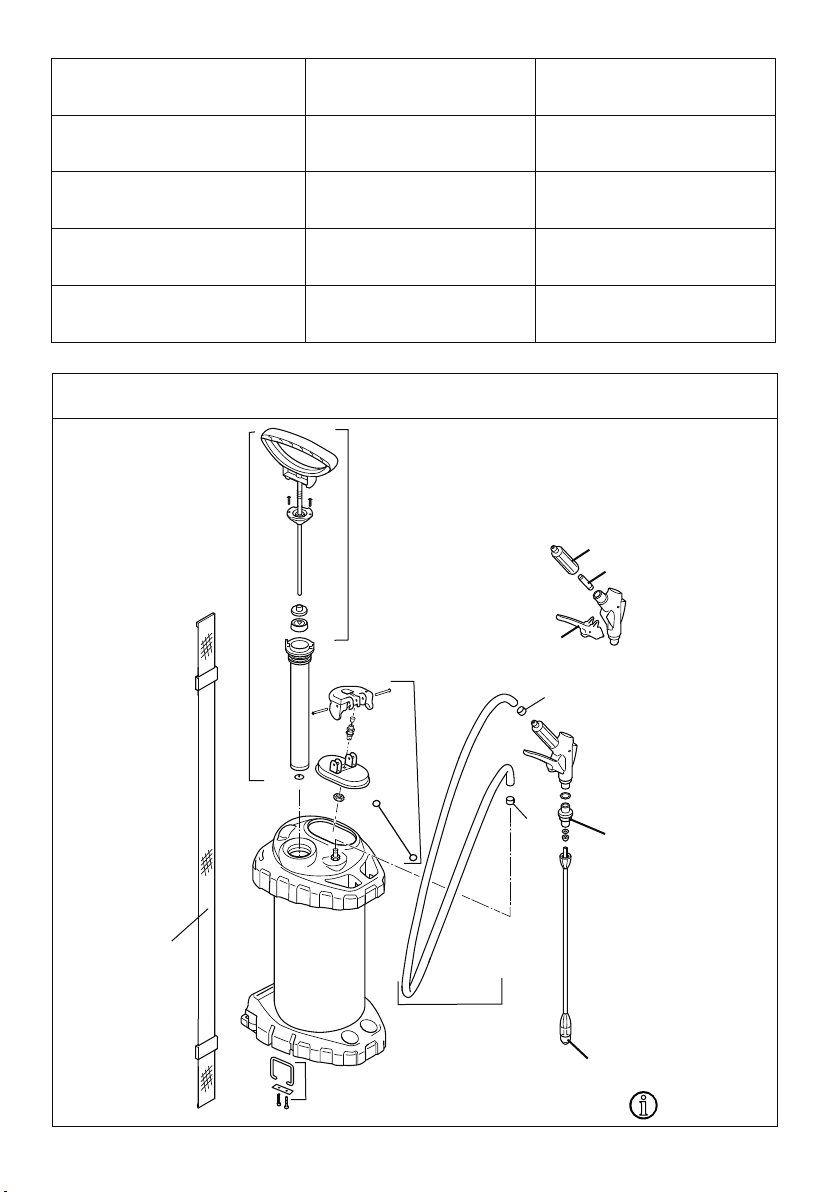

Ersatzteile Spare Parts Pièces de Rechange
Piezas de repuesto Peças sobressalentes
3598BM, 3618BM
www.mesto.de
1395NB
1376LM
1520MM
6307LG
6318BM
1601
1601
6233W
6229NK
6165BM
6502BM
7121BM 3665
1429BM
1368M
2 3
3598BM, 3618BM
1
30 cm
30 cm
2a 2b
3
1
1
1
6
6
6
7
5
4
9
2
7
9
4 5
4 5a
5b 6 7a
7b 8 9a
1
2
345
6
7
8
9b 10 13
12 10
11
11
14
14
15
9
1
11
10
13
4 5

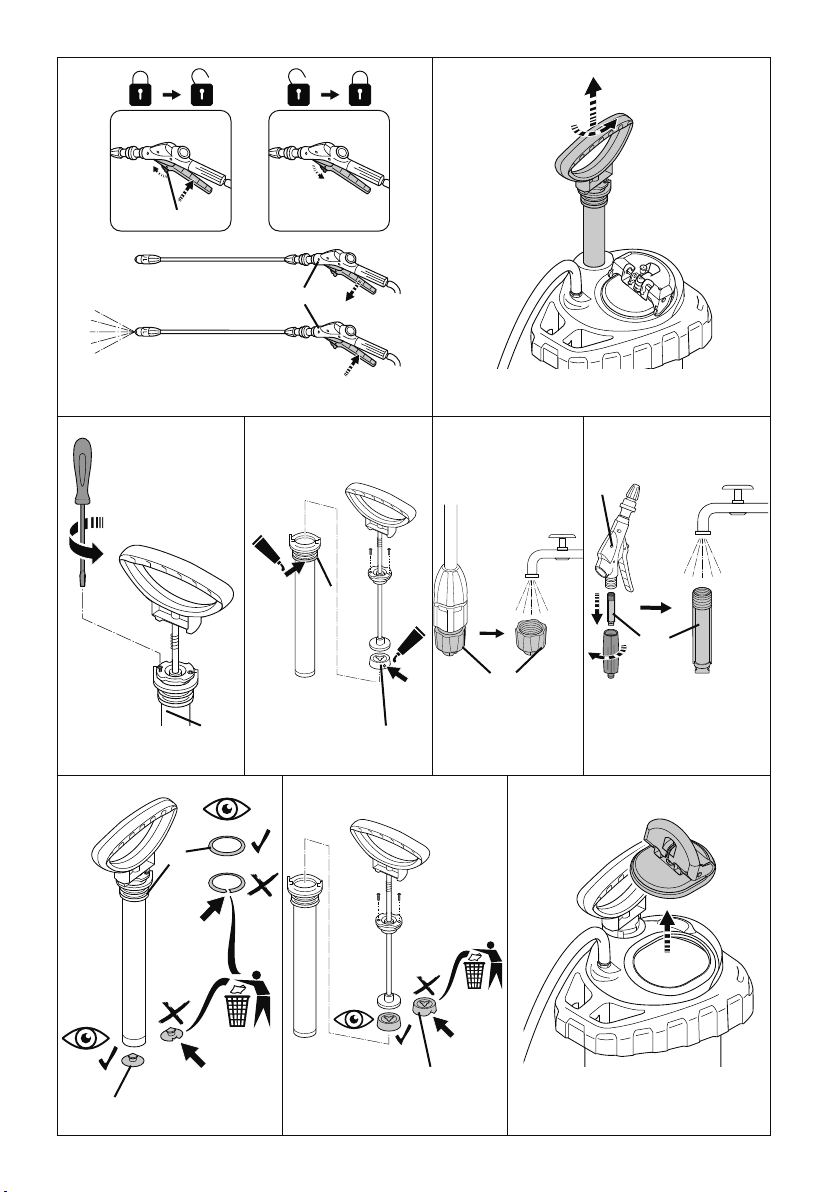

15 16a
16b 17 18 19
20 21 22a
9
40
2
9
22
23
46
26
21
22
21
6 7
22b 22c 22d
22e 22f 22g
22h 23a 23b
12
29
943
42
45
44
2524
6 7
Die Sprühgeräte 3598BM und 3618BM sind für das Sprühen von Pestiziden in vorge-
schriebenen Konzentrationen vorgesehen.
DE DEUTSCH
Herzlichen Glückwunsch
Verwendung
zu Ihrem neuen Qualitätsprodukt und Danke für das Vertrauen in unsere Marke.
Ihre Zufriedenheit mit unserem Produkt und unserem Service ist uns sehr wichtig.
Wir bitten um eine Rückmeldung, sollten Ihre Erwartungen nicht erfüllt sein.
Unsere Adresse nden Sie auf der Titelseite dieser Gebrauchsanleitung.
Lesen Sie die Gebrauchsanleitung vor der Verwendung des Gerätes!
Bewahren Sie die Gebrauchsanleitung auf.
Die Gebrauchsanleitung ist ein integraler Bestandteil des Gerätes und muss bei
einer Weitergabe mitgegeben werden.
Beim Arbeiten mit dem Gerät sind besondere Sicherheitsmaßnahmen notwendig.
Beachten Sie bei jeder Anwendung die Sicherheitshinweise und -datenblätter der
Mittelhersteller. Beachten Sie die angegebenen maximalen Konzentrationen für chemi-
sche Stoe und Zubereitungen. Auf Anfrage beraten wir Sie gerne.
Beachten Sie die in Ihrem Land jeweils gültigen gesetzlichen und behördlichen
Bestimmungen.
Das Gerät darf ausschließlich im Außenbereich oder in gut durchlüfteten Räumen verwen-
det werden. Lassen Sie sich vom Verkäufer oder einem Sachkundigen in die Bedienung
des Gerätes einweisen, falls Sie zum ersten Mal damit arbeiten.
Unsachgemäße Verwendung kann zu gefährlichen Verletzungen
und Umweltschäden führen.
Nicht geeignet für
• entzündliche Flüssigkeiten
• Wasserstoperoxyd und ähnlich Sauersto abgebende Mittel
• ätzende Stoe (bestimmte Desinfektions- und Imprägniermittel, Säuren, Laugen)
• ammoniakhaltige Flüssigkeiten
• Flüssigkeiten mit Temperaturen über 50 °C
• Netzmittel (Tenside), Lösungsmittel und lösungsmittelhaltige Flüssigkeiten, die an den
verwendeten Kunststoen Rissbildung auslösen oder fördern können.
• zähe, klebrige oder Rückstand bildende Flüssigkeiten (Farben, Fette)
• den Einsatz im Lebensmittelbereich.
Unter keinen Umständen verwenden
• fremde Druckquellen ohne original Druckluftfüllventil
• zur Abammung
• zur Lagerung und Aufbewahrung von Flüssigkeiten
• als Augendusche.
Zum Zeitpunkt der Herstellung sind keine schädlichen Einwirkungen auf das Gerät der
vom Bundesamt BVL zugelassenen Panzenschutzmitteln bekannt.
8
DE DEUTSCH
Sicherheit
1
Gerät darf nicht zum Sprühen von Panzenschutzmitteln
eingesetzt werden.
Mit dem Gerät dürfen nur geschulte, gesunde und ausgeruhte Personen
arbeiten. Sie sollen nicht unter dem Einuss von Alkohol, Drogen oder
Medikamenten sein.
Kinder und Jugendliche dürfen das Gerät nicht benutzen.
Bewahren Sie das Gerät kindersicher auf.
Treen Sie Vorsorge gegen Missbrauch bei Benutzung gefährlicher Mittel.
→ Unfallgefahr!
Halten Sie unbeteiligte Personen während des Sprühens fern.
Sprühen Sie niemals auf Menschen, Tiere, elektrische Geräte und
Leitungen, gegen den Wind oder in Gewässer.
→ Verletzungsgefahr!
Tragen Sie beim Umgang mit gefährlichen Stoen geeignete Schutzkleidung,
Schutzbrille und Atemschutz nach geltenden nationalen Vorschriften.
Vermeiden Sie Zündquellen in der Umgebung.
Lassen Sie das Gerät nicht in der Sonne stehen. Stellen Sie sicher, dass das
Gerät nicht über die maximale Betriebstemperatur erwärmt wird (→ Tabelle 1).
Schützen Sie das Gerät vor Frost und Ammoniak.
Blasen Sie Düsen, Ventile und Filter niemals mit dem Mund durch.
→ Vergiftungsgefahr!
Bei Glätte, Nässe, Schnee, Eis, an Hängen und bei unebenem Gelände
besteht Rutsch- und Stolpergefahr.
Reparaturen oder Veränderungen am Gerät sind nicht zulässig.
Lassen Sie beschädigte oder nicht funktionsfähige Teile sofort durch
unseren Service oder von uns autorisierte Servicepartner ersetzen.
Das Sicherheitsventil darf nicht unwirksam gemacht werden.
→ Explosionsgefahr!
Verwenden Sie nur original Ersatz- und Zubehörteile.
Für Schäden durch Verwendung von Fremdteilen übernehmen wir keine
Haftung.
Beobachten Sie beim Pumpen stets das Manometer um den maximalen
Sprühdruck nicht zu überschreiten (→ Tabelle 1).
Vor dem Befüllen, nach Gebrauch, vor Wartungsarbeiten, bei Arbeitsunter-
brechungen und zur Lagerung muss das Gerät drucklos sein.
Beim Transport beachten: Gerät so transportieren, dass es gegen
Beschädigung und Umkippen gesichert ist. Das Gerät muss drucklos sein.
→ Explosionsgefahr!
DE DEUTSCH
Sicherheit_1018_alle.indd 1 19.10.2018 09:25:44
8 9
Sichtkontrolle: Sind Behälter [1], Pumpe [2], Spritzleitung [4] mit Abstellventil [9] und
Spritzrohr [7] unbeschädigt? (Abb. 1, 15)
+Achten Sie besonders auf die Verbindungen zwischen Behälter - Spritzleitung und
Spritzleitung – Abstellventil, sowie den Zustand von Pumpengewinde und Spritzleitung.
Dichtheit: Pumpen Sie das leere Gerät auf 2 bar auf.
► Druck darf innerhalb von 30 min. nicht mehr als 0,5 bar abfallen.
Funktion: Ziehen Sie den roten Knopf des Sicherheitsventils [12]. (Abb. 4)
► Druck muss entweichen.
Typ 3598BM 3618BM
Max. Einfüllmenge 7,5 l 10 l
Gesamtinhalt 9 l 13 l
Empfohlener Sprühdruck 4 bar
Max. Sprühdruck 6 bar
Max. Betriebstemperatur 50 °C
Leergewicht 4,6 kg 5,1 kg
Behälterwerksto Edelstahl
Trageweise Schulter
Technische Restmenge 0,03 l
Max. Volumenstrom 1,12 l/min (p max, Düse 8002)
Rückstoßkraft < 5 N
DE DEUTSCH
Technische Daten
Tabelle 1
Zusammenbauen
Prüfen
Behälter [1] mit Pumpe [2], Spritzleitung [4] mit Abstellventil [9], Gebrauchsanleitung
[5] Tragriemen [6], Spritzrohr [7], (Abb. 1)
+Sie nden die im Text genannten Abbildungen auf den Seiten 3 – 6 dieser
Gebrauchsanleitung.
Lieferumfang
1. Befestigen Sie den/die Tragriemen [6] am Behälter [1]. (Abb. 2a +2b)
2. Schrauben Sie das Spritzrohr [7] auf das Abstellventil [9]. (Abb. 3)
Lassen Sie beschädigte oder nicht funktionsfähige Teile sofort durch unseren
Service oder von uns autorisierte Servicepartner ersetzen.
+Mit dem Feststellrad [40] lässt sich der Hebel am Abstellventil [9] ver- und entrie-
geln. Nach dem Verriegeln wird das unbeabsichtigte Sprühen verhindert. (Abb. 15)
► Entriegeln Sie ggf. das Feststellrad [40] und betätigen Sie das
Abstellventil [9]. (Abb. 15)
► Abstellventil muss önen und schließen.
10
DE DEUTSCH
Vorbereiten
+Empfehlung zum Mischen der Sprühüssigkeit im Gerät oder zum Vormischen in
einem externen Behälter: Füllen Sie 1/3 Wasser ein, dann geben Sie das Sprühmittel
hinzu und füllen den Rest mit Wasser auf.
Beachten Sie die Hinweise im Kapitel „Sicherheit“.
Das Gerät muss sich in senkrechter Stellung benden.
Beim Füllen aus einer Wasserleitung darf die Leitung oder ein Schlauch nicht
in den Behälter hineinragen.
1. Ziehen Sie den roten Knopf des Sicherheitsventils [12] so lange hoch, bis der Behälter
drucklos ist. (Abb. 4)
2. Stellen Sie die Verschlussklappe [10] hoch, kippen den Deckel [11] und nehmen ihn mit
einer Schraubbewegung im Uhrzeigersinn aus der Füllönung heraus. (Abb. 5a + 5b)
3. Füllen Sie die Sprühüssigkeit in den Behälter [1]. (Abb. 6)
4. Kontrollieren Sie die Füllhöhe an der im Behälter eingeprägten Skala [13]. (Abb. 6)
5. Führen Sie den Deckel [11] gekippt in die Füllönung ein und drehen ihn mit einer
Schraubbewegung gegen den Uhrzeigersinn. (Abb. 7a)
6. Ziehen Sie den Deckel im Behälter nach oben an die Füllönung fest und klappen die
Verschlussklappe [10] nach unten. (Abb. 7b)
► Füllönung ist dicht verschlossen. (Abb. 7b)
7. Drücken Sie den Pumpengri [14] nach unten und drehen ihn gegen den Uhrzeigersinn.
► Pumpengri ist entriegelt. (Abb. 8)
8. Erzeugen Sie den gewünschten Druck (→Tabelle 2) im Behälter
(Abb. 9a).
+Max. Druck sollte 6 bar nicht überschreiten (roter Strich am Manometer [15], Abb. 9b).
Wird der max. Druck überschritten, spricht das Sicherheitsventil an und lässt den
Überdruck ab.
9. Drücken Sie den Pumpengri [14] nach unten und drehen im Uhrzeigersinn.
► Pumpengri ist verriegelt. (Abb. 10)
Sprühen
+Um das Nachtropfen zu vermeiden, halten Sie beim ersten Sprühen das Spritzrohr
nach oben und betätigen das Abstellventil so lange bis aus der Düse keine mit Luft
vermischte Flüssigkeit mehr austritt.
Beachten Sie die Hinweise im Kapitel „Sicherheit“.
Betreiben Sie das Gerät nur senkrecht bzw. steil aufrecht hängend.
Vermeiden Sie die Abdrift von Sprühtröpfchen auf nicht zu behandelnde Flächen.
Achten Sie auf die Vorschriften des Mittelherstellers!
1. Hängen Sie das Gerät über die Schulter. (Abb. 13)
2. Entriegeln Sie ggf. das Feststellrad [40] und betätigen Sie das Abstellventil [9]. (Abb. 15)
► Das Sprühen beginnt.
