Miele PDR 928 EL Bedienungsanleitung

PDR928/528 EL

Elektrobeheizt

de Installationsplan Gewerbliche Trockner

en Installation plan Commercial dryer

fr Schéma d’implantation Sèche-linge professionnels

ru Монтажный план Профессиональные сушильные машины

it Pianta d'installazione Essiccatoio industriale

es Plano de instalación Secadoras industriales

M.-Nr. 11 866 450

de ...................................................................................................................................... 4

en ...................................................................................................................................... 14

fr ........................................................................................................................................ 24

ru ....................................................................................................................................... 34

it ........................................................................................................................................ 38

es ....................................................................................................................................... 48

de - Inhalt

Installationshinweise....................................................................................................... 4

Installationsvoraussetzungen ............................................................................................ 4

Elektroanschluss ............................................................................................................... 4

Zuluft/Abluft....................................................................................................................... 5

PDR928/528, elektrobeheizt.......................................................................................... 6

Abmessungen ................................................................................................................... 6

Installation ......................................................................................................................... 7

Aufstellung (Standard/Betonsockel).................................................................................. 8

Aufstellung (Offshore)........................................................................................................ 9

Technische Daten............................................................................................................ 10

Spannungsvarianten/elektrische Daten............................................................................. 10

1.Spannungsvariante.................................................................................................... 10

2.Spannungsvariante.................................................................................................... 10

Abluft ................................................................................................................................. 10

Zuluft ................................................................................................................................. 10

Potentialausgleich (optional).............................................................................................. 10

Spitzenlastabschaltung (optional) ..................................................................................... 11

Gerätedaten....................................................................................................................... 11

Befestigungsvarianten....................................................................................................... 11

Befestigung ohne Sockel .............................................................................................. 11

Befestigung auf Betonsockel ........................................................................................ 12

Optionen/Zubehör ............................................................................................................. 12

Betonsockel (bauseitig) ................................................................................................. 12

de - Installationshinweise

Installationsvoraussetzungen

Der Trockner darf nur vom MieleKundendienst oder einem autorisierten Fachhändler

aufgestellt und in Betrieb genommen werden.

 Der Trockner muss in Übereinstimmung mit geltenden Regeln und gültigen Normen in-

stalliert werden.

 Betreiben Sie den Trockner immer nur in ausreichend belüfteten und nicht frostgefährde-

ten Räumen.

Elektroanschluss

Der Elektroanschluss muss von einer Elektrofachkraft ausgeführt werden.

 Der Elektroanschluss darf nur an eine nach den nationalen Gesetzen, Verordnungen und

Richtlinien sowie den lokalen Bestimmungen und Vorschriften ausgeführte Elektroanlage

erfolgen. Darüber hinaus sind die Vorschriften der Energieversorgungsunternehmen und

Versicherer, die Unfallverhütungsvorschriften sowie die anerkannten Regeln der Technik zu

beachten.

 Der zuverlässige und sichere Betrieb des Trockners ist nur dann gewährleistet, wenn

das Gerät am öffentlichen Stromnetz angeschlossen ist.

Die erforderliche elektrische Anschlussspannung, die Leistungsaufnahme und die Vorga-

ben zur Absicherung sind auf dem Typenschild des Trockners angegeben. Vergewissern

Sie sich, dass die Anschlussspannung mit den Spannungswerten auf dem Typenschild

übereinstimmt, bevor der Elektroanschluss ausgeführt wird!

Bei abweichenden Spannungswerten besteht die Gefahr, dass der Trockner durch eine

zu hohe elektrische Anschlussspannung beschädigt wird.

 Wenn auf dem Typenschild mehrere Spannungswerte angegeben sind, kann der Trock-

ner für den Anschluss an die jeweilige Eingangsspannung umgeschaltet werden. Diese

Umschaltung darf nur vom MieleKundendienst oder autorisierten Fachhandel durchgeführt

werden. Bei der Umschaltung ist die Umverdrahtungsanweisung auf dem Schaltplan zu

beachten.

Der Trockner kann entweder über einen Festanschluss oder über eine Steckvorrichtung

nach IEC60309-1 angeschlossen werden. Für einen Festanschluss muss am Aufstellungs-

ort eine allpolige Netztrenneinrichtung vorhanden sein.

Als Netztrenneinrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3mm.

Dazu gehören z.B. Leitungsschutzschalter, Sicherungen und Schütze (IEC/EN60947).

Die Netztrenneinrichtung (einschließlich der Steckvorrichtung) muss gegen unbeabsichtig-

tes und unbefugtes Einschalten gesichert sein, wenn eine permanente Unterbrechung der

Energiezufuhr nicht von jeder Zugangsstelle aus zu überwachen ist.

Tipp: Der Trockner sollte bevorzugt über Steckvorrichtungen angeschlossen werden, damit

elektrische Sicherheitsprüfungen einfacher durchgeführt werden können (z.B. während ei-

ner Wartung oder Instandsetzung).

 Es dürfen keine Einrichtungen installiert werden, die den Trockner automatisch aus-

schalten (z.B. Zeitschaltuhren).

de - Installationshinweise

Ist es nach lokalen Vorgaben erforderlich einen Fehlerstromschutzschalter (RCD) zu in-

stallieren, muss zwingend ein Fehlerstromschutzschalter TypB (allstromsensitiv) verwen-

det werden.

 Wenn örtliche und nationale Installationsbestimmungen einen Potentialausgleich erfor-

dern, muss ein Potentialausgleich mit guter Kontaktverbindung hergestellt werden. Der Po-

tentialausgleich muss bei einem Ableitstrom von >10mA durchgeführt werden.

Zuluft/Abluft

Der Trockner darf nur betrieben werden, wenn eine Abluftleitung ordnungsgemäß ange-

schlossen ist und für eine ausreichende Raumbelüftung gesorgt ist.

 Zubehörteile dürfen nur dann an- oder eingebaut werden, wenn sie ausdrücklich von

Miele freigegeben sind. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche

aus Garantie, Gewährleistung und/oder Produkthaftung verloren.

de - PDR928/528, elektrobeheizt

Abmessungen

1206

914

>20

Ø 520

765

1640

1200 642

1019

918

1640

710 Ø 630

1600

45°

>20

1019

914

1600

1206

1200

< 180°

Maßangaben in Millimetern

de - PDR928/528, elektrobeheizt

Installation

620 280

183

SLA

1342

305

1600

150

305

1600

~ 50

2 x

150

128

200

AL ZL

128

SLA

161

160

"Z"

"Y"

"Z"

XCI

Maßangaben in Millimetern

EL Elektroanschluss

AL Abluftanschluss

ZL Zuluft

PA Anschluss für Potentialausgleich (optional)

SLA Spitzenlastanschluss (optional)

XCI XCI-/Connector-Box (optional)

de - PDR928/528, elektrobeheizt

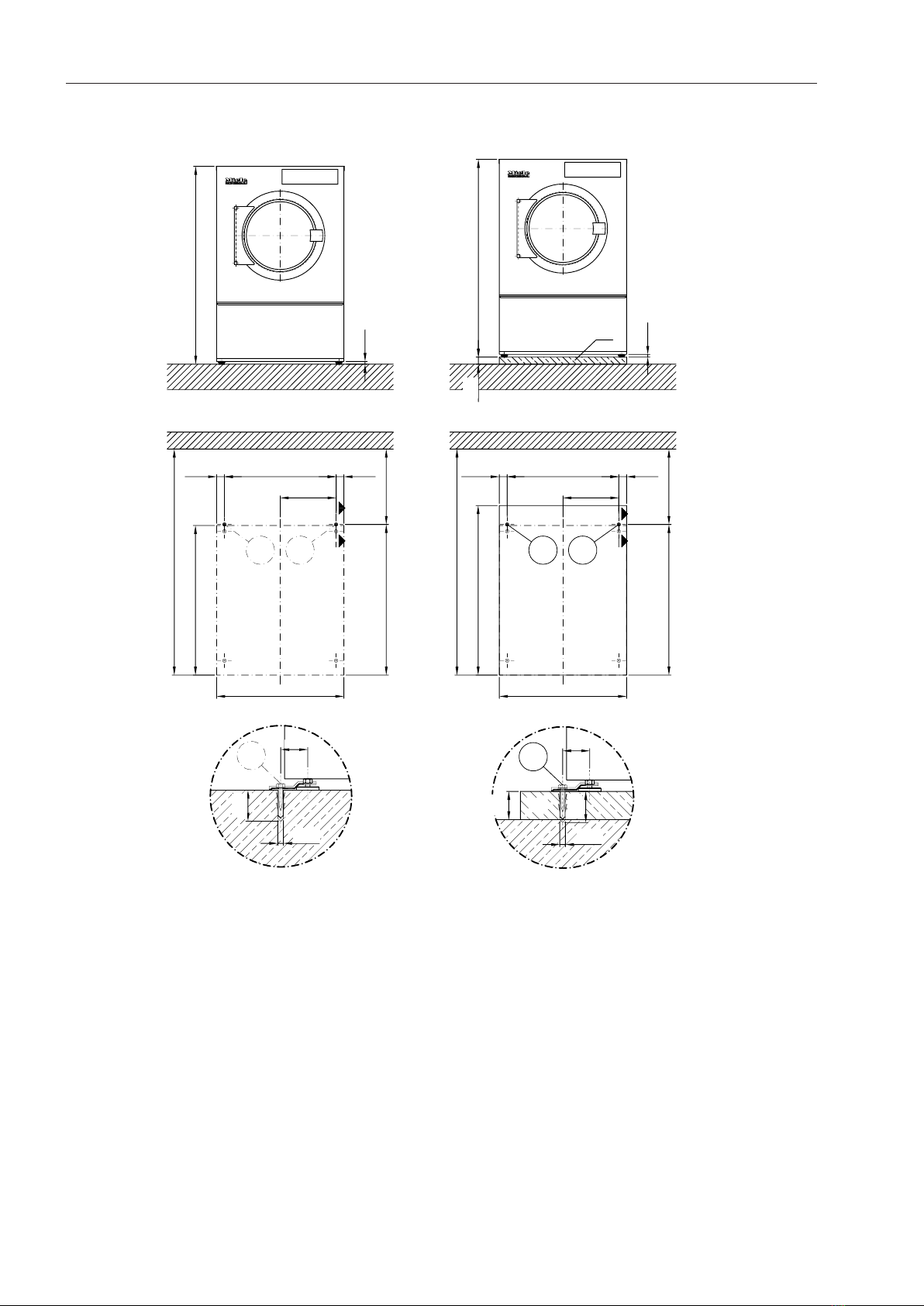

Aufstellung (Standard/Betonsockel)

1640

Ø 10

1640

545

~ 48

913

~ 55

>50

Ø 10

~ 55

1600

1090

545

920

1200

680

BS >1200

>55

BS >1200

680

920

A - A B - B

>55

1090

1600

~ 48

>50

Maßangaben in Millimetern

BBefestigungspunkt/Bohrloch

BS Betonsockel

de - PDR928/528, elektrobeheizt

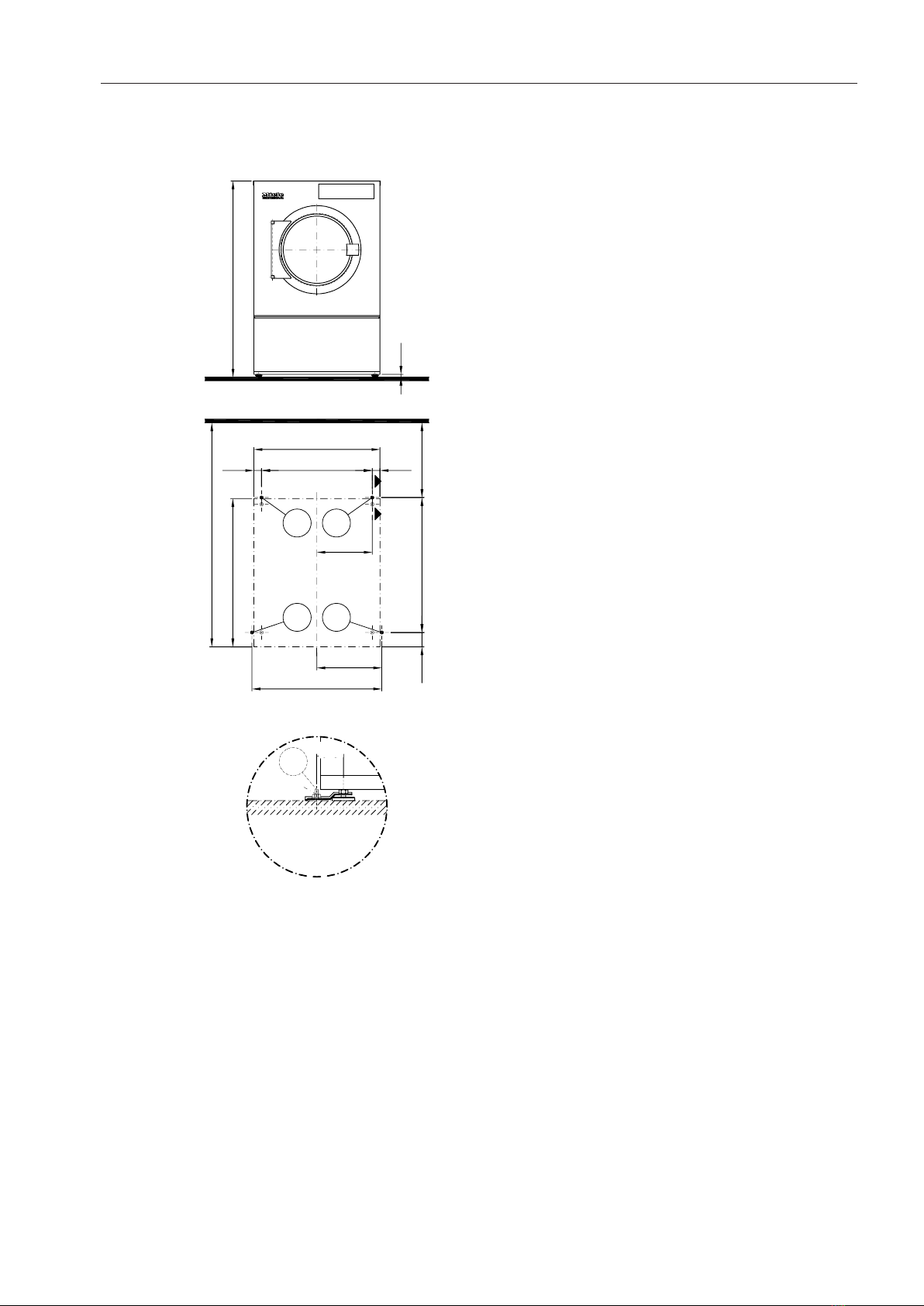

Aufstellung (Offshore)

1640

M6 x 20

~ 48

913

1600

1090

1200

817

613

680

1226

OFFSHORE

C - C

395

103

Maßangaben in Millimetern

BBefestigungspunkt/Bohrloch

de - Technische Daten

Spannungsvarianten/elektrische Daten

1.Spannungsvariante

Standardanschluss

Anschlussspannung 3N AC 400V

Frequenz 50/60Hz

Leistungsaufnahme 28,2kW

Elektrische Absicherung (bauseitig) 3×50A

Mindestquerschnitt für Anschlusskabel 5×10mm²

Kabelverschraubung M40

2.Spannungsvariante

Standardanschluss

Anschlussspannung 3 AC 230V

Frequenz 50/60Hz

Leistungsaufnahme 28,2kW

Elektrische Absicherung (bauseitig) 3×80A

Mindestquerschnitt für Anschlusskabel 4×25mm²

Kabelverschraubung M50

Abluft

Maximaler Nennvolumenstrom im Abluftbetrieb (nur PDR9xx) 1.130m³/h

Maximaler Nennvolumenstrom (nur PDR5xx) 870m³/h

Maximal zulässiger Druckverlust 360Pa

Anschlussstutzen, maschinenseitig (Außendurchmesser) 150mm

Anschlussrohr, bauseitig (Innendurchmesser) 150mm

Maximale Ablufttemperatur 80°C

Da die relative Luftfeuchtigkeit innerhalb der Abluftführung bis zu 100% betragen kann, muss durch geeignete Maßnahmen ausge-

schlossen werden, dass zurückfließendes Kondensat in das Gerät gelangen kann.

Zuluft

Standardanschluss: Zuluft aus dem Aufstellraum

Empfohlener freier Zuluftquerschnitt in den Raum:

(Entspricht dem 3-fachen Abluftquerschnitt eines Gerätes).

531cm²

Dem Aufstellraum muss entsprechend der Abluftmenge Zuluft zugeführt werden.

Alternativanschluss: Zuluftanschluss direkt von außen

Anschlussmuffe, maschinenseitig (Innendurchmesser) 161mm

Anschlussrohr, bauseitig (Außendurchmesser) 160mm

Beim Entfernen des Schutzdeckels werden spannungsführende Teile frei. Aus Sicherheitsgründen muss an der zentralen Frischluftan-

saugung des Trockners (über eine Mindestlänge von 900 mm) ein Rohr installiert und mit 2Schrauben gesichert werden.

Potentialausgleich (optional)

Außengewindestutzen 10×35mm

Unterlegscheiben und Mutter M10

Das für einen Potentialausgleich erforderliche Zubehör ist nicht im Lieferumfang enthalten.
