Miele APWD 325 Bedienungsanleitung

APWD 325

de Gebrauchsanweisung Einsatz mit Adapter für die Aufbereitung von

Schläuchen von dentalen Lachgassedierungssystemen

da Brugsanvisning Indsats med adapter til genbehandling af slanger til

dentale lattergassystemer

en Operating instructions Insert with adapter for reprocessing dental

nitrous oxide sedation hoses

es Instrucciones de manejo Complemento con adaptador para la

preparación de mangueras y sistemas de sedación con óxido

nitroso

fi Käyttöohje Sovittimilla varustettu teline hammashuollon

ilokaasusedaatiojärjestelmien letkujen käsittelyä varten

fr Mode d’emploi Complément avec adaptateur pour traiter les tuyaux

de systèmes dentaires de sédation au protoxyde d’azote.

hr Upute za uporabu Umetak s adapterom za obradu crijeva

stomatoloških sustava za sedaciju dušikovim oksidom

it Istruzioni d'uso Inserto con adattatore per il trattamento di tubi di

sistemi per la sedazione con ossido di azoto in odontoiatria

nl Gebruiksaanwijzing Inzet met adapter voor de herverwerking van

slangen van tandheelkundige lachgassedatiesystemen

no Bruksanvisning innsats med adapter for klargjøring av slanger i

dentale bedøvelsessystemer med lystgass

pt Instruções de utilização Complemento com adaptador para o

reprocessamento de mangueiras de sistemas de sedação com

óxido nitroso dentário

sl Navodila za uporabo Vložek z adapterjema za pripravo cevi sistemov

za uporabo smejalnega plina v zobozdravstvu

cs Návod kobsluze Nástavec sadaptérem pro přípravu hadic

dentálních sedačních systémů na rajský plyn M.-Nr. 12 068 910

de ...................................................................................................................................... 4

da ...................................................................................................................................... 16

en ...................................................................................................................................... 28

es ....................................................................................................................................... 40

fi ........................................................................................................................................ 52

fr ........................................................................................................................................ 64

hr ....................................................................................................................................... 76

it ........................................................................................................................................ 88

nl .......................................................................................................................................100

no ......................................................................................................................................112

pt .......................................................................................................................................124

sl ........................................................................................................................................136

cs .......................................................................................................................................148

de - Inhalt

Hinweise zur Anleitung ................................................................................................... 4

Zweckbestimmung.......................................................................................................... 5

Lieferumfang.................................................................................................................... 6

Nachkaufbare Komponenten ............................................................................................ 6

Entsorgung der Transportverpackung .............................................................................. 6

Sicherheitshinweise und Warnungen ............................................................................ 7

Anwendungstechnik........................................................................................................ 8

Montage ............................................................................................................................ 8

Montage Adapter .......................................................................................................... 8

Montage Erweiterungsset Schlauchaufnahmen............................................................ 9

Spülgut einordnen............................................................................................................. 11

Spülgut einordnen Standardset .................................................................................... 11

Spülgut einordnen Erweiterungsset .............................................................................. 12

Maximale Beladung APWD 325 .................................................................................... 13

Aufbereitung...................................................................................................................... 14

Doppelschläuche von Systemen zur Sedierung mit Lachgas aufbereiten.................... 14

Kontrollieren Sie bei der Beladung und vor jedem Programmstart .............................. 14

de - Hinweise zur Anleitung

Warnungen

Warnungen enthalten sicherheitsrelevante Informationen. Sie

warnen vor möglichen Personen- und Sachschäden.

Lesen Sie die Warnungen sorgfältig durch und beachten Sie die

darin angegebenen Handlungsaufforderungen und Verhaltensre-

geln.

Hinweise

Hinweise enthalten Informationen, die besonders beachtet werden

müssen.

Zusatzinformationen und Anmerkungen

Zusätzliche Informationen und Anmerkungen sind durch einen einfa-

chen Rahmen gekennzeichnet.

Handlungsschritte

Jedem Handlungsschritt ist ein schwarzes Quadrat vorangestellt.

Beispiel:

 Wählen Sie eine Option mit Hilfe der Pfeiltasten aus und speichern

Sie die Einstellung mit OK.

Display

Im Display angezeigte Ausdrücke sind durch eine besondere Schrift-

art, die der Displayschrift nachempfunden ist, gekennzeichnet.

Beispiel:

Menü Einstellungen .

de - Zweckbestimmung

Mit Hilfe des Einsatzes mit Adapter APWD 325 können wiederaufbe-

reitbare Schläuche von Systemen zur Sedierung mit Lachgas im Den-

talbereich in einem Reinigungs- und Desinfektionsgerät aufbereitet

werden. Hierzu sind auch die Gebrauchsanweisung des Reinigungs-

und Desinfektionsgerätes sowie die Informationen der Hersteller der

Medizinprodukte zu beachten.

Der Einsatz mit Adapter ist in folgenden Körben und Modulen einsetz-

bar:

Oberkorb A 105/1

Unterkorblafette A 151 mit Modul A 315

Im weiteren Verlauf dieser Gebrauchsanweisung wird das Reinigungs-

und Desinfektionsgerät als Reinigungsautomat bezeichnet. Aufbereit-

bare Medizinprodukte werden in dieser Gebrauchsanweisung allge-

mein als Spülgut bezeichnet, wenn die aufzubereitenden Medizinpro-

dukte nicht näher definiert sind.

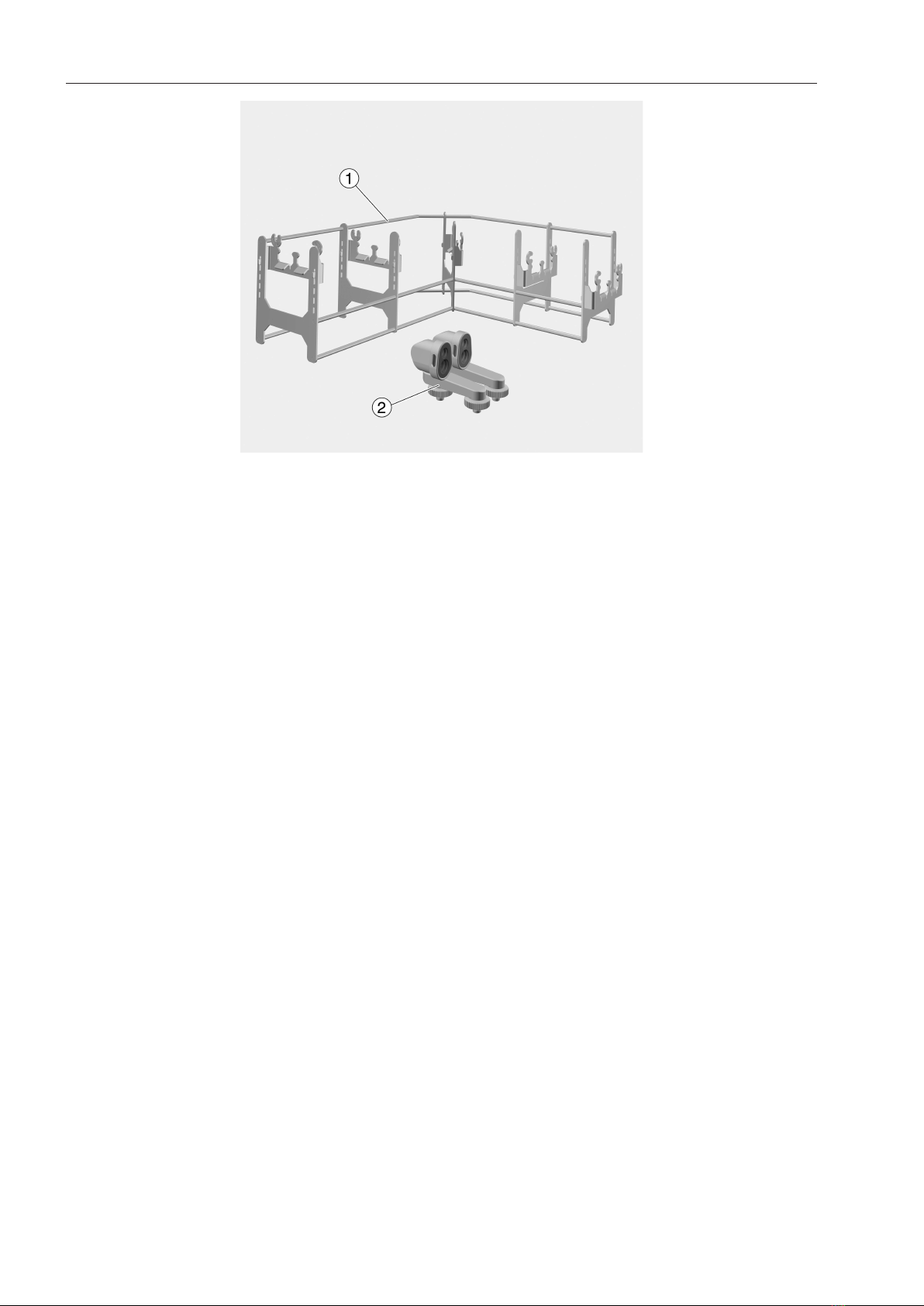

de - Lieferumfang

aEinsatz Schlauchführung

bAdapter

Set APWD 325:

1 Stück Einsatz für Doppelschläuche, Länge 397mm, Breite 315mm,

Höhe 135mm

2 Stück Adapter für Doppelschläuche, Länge 78mm, Breite 40mm,

Höhe 65mm

Nachkaufbare Komponenten

- APWD 326, Nachrüstset für Doppelschläuche von dentalen Lach-

gassystemen, 2 Stück Adapter

- APWD 328, Erweiterungsset für die Aufbereitung von bis zu 5 Dop-

pelschläuchen von dentalen Lachgassystemen, 5 Stück Schlauch-

aufnahmen

- E 146, Siebschale mit Deckel und schwenkbaren Tragegriffen, Höhe

55mm, Breite 150mm, Tiefe 255mm

Entsorgung der Transportverpackung

Die Verpackung schützt vor Transportschäden. Die Verpackungsma-

terialien sind nach umweltverträglichen und entsorgungstechnischen

Gesichtspunkten ausgewählt und deshalb recycelbar.

Das Rückführen der Verpackung in den Materialkreislauf spart Roh-

stoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die

Verpackung zurück.

de - Sicherheitshinweise und Warnungen

Lesen Sie die Gebrauchsanweisung aufmerksam durch, bevor Sie

diesen Einsatz benutzen.

Bewahren Sie die Gebrauchsanweisung sorgfältig auf.

Beachten Sie unbedingt die Gebrauchsanweisung des Reini-

gungsautomaten, insbesondere die darin enthaltenen Sicherheits-

hinweise und Warnungen.

 Die Einsätze sind ausschließlich für die in dieser Gebrauchsanwei-

sung genannten Anwendungsgebiete zugelassen. Darüber hinausge-

hende Anwendungen, sowie die Verwendung der Einsätze mit weite-

ren Komponenten aus dem Miele Zubehörprogramm sind in den Ge-

brauchsanweisungen der Zubehörteile beschrieben oder mit Miele

abzustimmen.

Jegliche andere Verwendung, Umbauten und Veränderungen sind un-

zulässig.

 Vor dem ersten Gebrauch müssen neue Einsätze ohne Spülgut im

Reinigungsautomaten einer Grundreinigung unterzogen werden.

 Vor dem ersten Gebrauch müssen neue Beladungsträger ohne

Spülgut im Reinigungsautomaten abgespült werden.

 Kontrollieren Sie alle Wagen, Körbe, Module und Einsätze gemäß

den Angaben im Kapitel „Instandhaltungsmaßnahmen“ in der Ge-

brauchsanweisung ihres Reinigungsautomaten.

 Tragen Sie zu Ihrer eigenen Sicherheit beim Einsortieren und bei

der Entnahme des Spülguts Handschuhe, ggf. auch einen Mund-

schutz und eine Schutzbrille. Tragen Sie bei der Entnahme des Spül-

guts saubere Handschuhe, um eine Rekontamination zu vermeiden.

 Die Beladung muss von hinten nach vorne und die Entnahme ent-

sprechend umgekehrt erfolgen.

de - Anwendungstechnik

Montage

Montage Adapter Für die Aufbereitung der Schläuche von Systemen zur Sedierung mit

Lachgas im Dentalbereich sind die Adapter aus dem Set APWD 325

erforderlich. Die Adapter sind für alle gängigen Doppelschläuche ge-

eignet.

Die Adapter in die Anschlüsse der Injektorleiste schrauben.

Die Adapter mit den beiden Rändelmuttern  fixieren und gleich-

zeitig anziehen.

Bei Verwendung des Erweiterungssets APWD 328 müssen zusätzli-

che Adapter montiert werden. Die Adapter sind als Nachrüstset

APWD 326 erhältlich.

Bei der Verwendung der Adapter muss die Spülflotte gefiltert wer-

den. Rüsten Sie dazu die Injektorleiste mit einem Filterrohr A 800

aus. Die Spülflotte setzt sich aus dem einlaufenden Wasser, den

Prozesschemikalien und der Anschmutzung zusammen.

Dem Filterrohr liegt eine eigene Gebrauchsanweisung bei.

Beachten Sie im Besonderen die Hinweise zur regelmäßigen Reini-

gung des Filterrohrs.

de - Anwendungstechnik

Montage Erweite-

rungsset

Schlauchaufnah-

men

Mit dem Erweiterungsset APWD 328 ist eine Reinigung und Desinfek-

tion von maximal 5 Doppelschläuchen möglich. In dem Set sind 5

Schlauchaufnahmen enthalten. Die Schlauchaufnahmen des Erweite-

rungssets müssen auf den fixierten Schlauchaufnahmen am Einsatz

montiert werden.

Die Schlauchaufnahme des Erweiterungssets  mit dem Drehpunkt

 am Haken  der Schlauchaufnahme am Einsatz befestigen.

Mit einer Drehbewegung die Schlauchaufnahme des Erweiterungs-

sets auf die gegenüberliegende Halterung  setzen.

de - Anwendungstechnik

Die restlichen Schlauchaufnahmen des Erweiterungssets auf den

bereits fixierten Schlauchaufnahmen montieren und den Einsatz im

A 105/1 oder A 151 mit A 315 platzieren.

Einsatz Schlauchführung mit A 105/1
