Migatronic Multimotive 220 Bedienungsanleitung
Quickguide Multimotive
220-221 og 220-221 DUO
Quickguide Multimotive
220-221 og 220-221 DUO
Funktionsomskifter:
2-takt:
Maskinen svejser, når tasten på brænderhåndtaget
aktiveres.
Punkt:
Maskinen svejser i en forudbestemt tid (0,15 - 2,5 sek.)
når tasten på brænderhåndtaget aktiveres (knap 4).
Step:
Maskinen svejser og stopper automatisk, når tasten på
brænderhåndtaget aktiveres (knap 4 og 5).
4-takt:
Maskinen svejser automatisk, når tasten på
brænderhåndtaget aktiveres. Slip tasten og aktiver først
tasten igen, når svejsningen ønskes standset. 4-takt
bruges ved lange sømme og kaldes også "selvhold".
ON
Dioden lyser, når maskinen er tændt.
Overophedning
Svejsningen afbrydes, hvis maskinen bliver
overophedet. Når temperaturen er normaliseret, kan
svejsningen fortsætte.
Svejsetid
Med denne knap indstilles svejsetiden fra 0,15 til 2,5
sek., når knap 1 er indstillet til punkt- eller step-
svejsning.
Variabel pausetid
Med denne knap indstilles pausetiden, når knap 1 er
indstillet til stepsvejsning.
Efterbrænding
Forindstilling af efterbrændingstid. Bestemmer tiden
fra trådfremføringen standses, til lysbuen slukkes.
Reguleres fra 0,05 til 0,5 sek.
Til lykke med din nye Multimotive svejsemaskine. Med denne quickguide i hånden vil du være i stand til at betjene maskinen.
Af hensyn til din egen og andres sikkerhed beder vi dig nøje læse den medfølgende brugermanual.
Kom godt i gang:
1. Lad en fagmand tilslutte korrekt netspænding til maskinen (3 x 400 V for 220 eller 1x230 V for 221). Se manual.
2. Tilslut korrekt gas og isæt svejsetråd, der passer til opgaven.
3. Tænd maskinen og juster svejseparametrene til tråd og gasvalg, samt den aktuelle godstykkelse og svejsestilling.
4. Ud over standard konfiguration, kan maskinen konfigureres og tilpasses individuelt til variende opgaver.
5. Da svejserøg og -lys er sundhedsskadeligt, skal der benyttes værnemidler iht. nationale krav fx åndedrætsværn,
beskyttelseshandsker, briller og lign. Beskyt også omgivelserne mod skærelys, gnister etc.
12
50113709
1
4
23
3
4
5
6
5
6
Trinløs indstilling af trådhastighed
Trådhastigheden indstilles fra 1 til 15m/min. Hvis
drejeknappen stilles helt til venstre, og maskinen er
monteret med Dialogbrænder, justeres trådhastig-
heden fra brænderhåndtaget (fjernregulering).
Omskifter mellem svejsebrænder 1 og 2
(kun DUO)
På omskifteren vælges trådmotor. (1 = venstre og 2 =
højre)
Hovedafbryder
Fra hovedafbryderen vælges, udover off position, om
der skal svejses i lavt eller højt spændingsområde.
Trinomskifter for svejsespænding
For maskiner med gastest.
I stilling "Gastest" åbnes for gasflow, når tasten på
brænderhåndtaget aktiveres.
7
9
10
8
50113709
Tilslutning af svejsebrænder 1
Tilslutning af luftkølet svejsebrænder til trådkonsol i
venstre side (trådrum 1)
Tilslutning af svejsebrænder 2
Tilslutning af luftkølet svejsebrænder til trådkonsol i
højre side (trådrum 2)
Induktansudtag
Ved at koble stelkablet til venstre udtag, optimeres
maskinen til svejsning med almindelig massiv
svejsetråd (Fe). Vælges derimod højre udtag,
optimeres maskinen til MIG lodning/svejsning med
specialtråd.
11
13
12
13
11 12
78
9
10

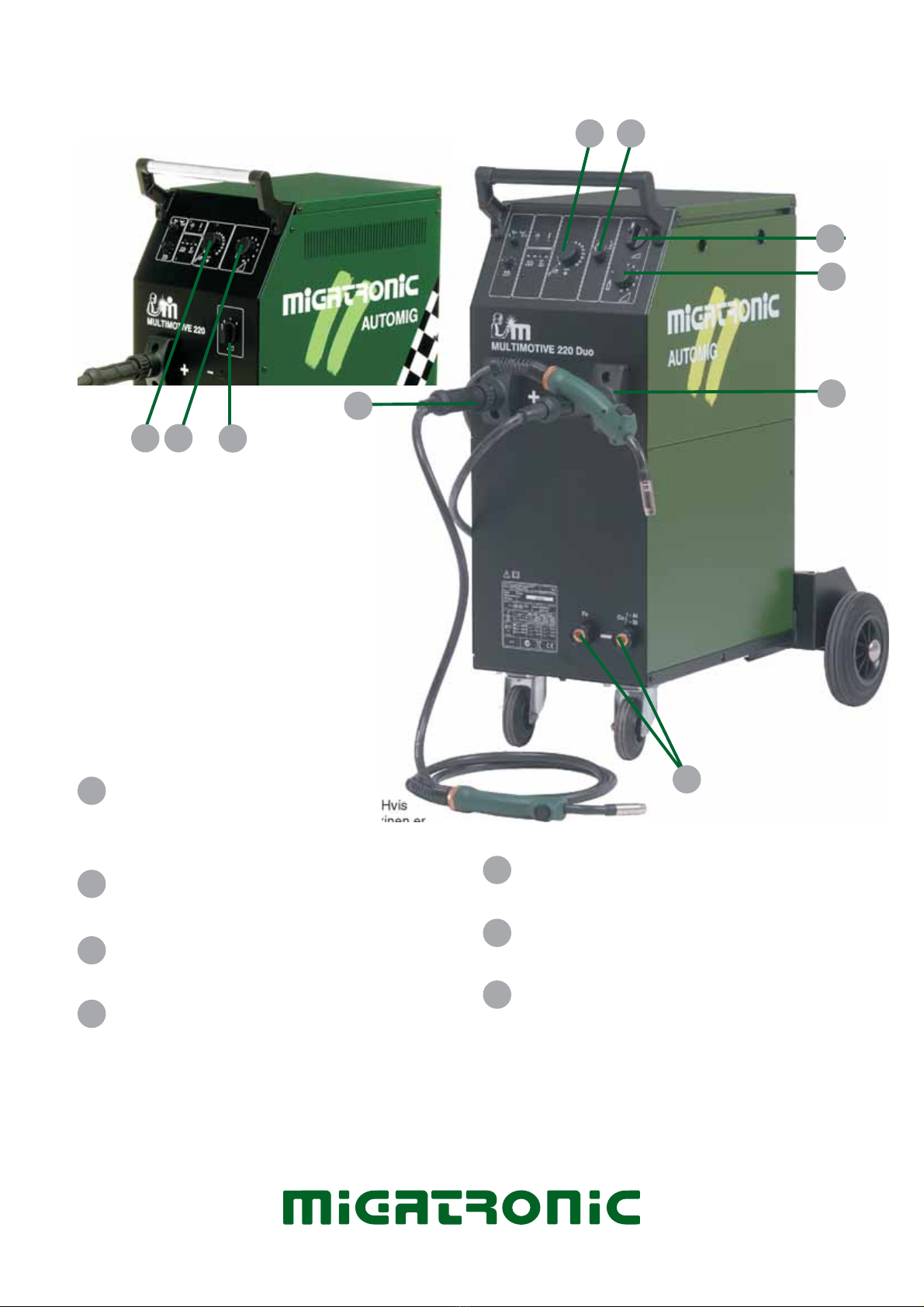

MULTIMOTIVE 220-221 MULTIMOTIVE 220-221 DUO
10
79
Quickguide Multimotive
220-221 og 220-221 DUO
Quickguide Multimotive
220-221 og 220-221 DUO
Function switch
2-stroke:
The machine welds when the torch trigger is activated.
Spot:
The machine welds in a preset time (0.15 2.5 seconds)
when the torch trigger is activated (see 4).
Interval:
The machine welds and stops automatically when the
torch trigger is activated (see 4 and 5).
4-stroke:
The machine welds automatically when the torch trigger
is activated. Release the trigger and activate it again to
stop welding. 4-stroke is used for long welds (also
referred to as selfhold).
ON
The LED shines when the machine is switched on.
Overheating error indicator
The indicator shines if welding is interrupted due to
overheating of the machine. The machine will
reconnect automatically after a short cooling period.
Welding time
Control knob for setting welding time between 0.15
and 2.5 seconds when control knob 1 is set for spot
welding or interval welding.
Variable pause time
Setting the pause time when control knob 1 is set for
interval welding.
Burnback
Presetting the burnback time between 0.05 and 0.5
second. Determines the time from when the wire
feeding stops till the arc is extinguished.
Congratulations on your new Multimotive welding machine. This is a quickguide to the functions of the machine.
To protect yourself and others, please also read and understand the instruction manual before using the machine.
1. Connect the machine to correct mains voltage: 3 x 400V for 220 and 1 x 230V for 221. See instruction manual.
2. Connect gas and put in a wire that is suitable for the relevant welding process.
3. Switch on the machine and adjust welding parameters according to the chosen wire and gas as well as plate thickness and
welding position.
4. In addition to standard configuration, the machine can be configured and adjusted to varying welding jobs.
5. As welding fumes, radiation and light are highly hazardous to health, use of personal protective equipment, such as
respiratory protection, welding gloves, goggles etc. is mandatory according to national regulations. Surroundings must also
be protected against light, sparks etc.
12
50113709
1
4
23
3
4
5
6
5
6
Stepless setting of wire feed speed
Control knob for setting the wire feed speed
between 1 and 15 m/min. If set in left position when
the machine is connected to a Dialog torch, the wire
feed speed is set from the torch handle (remote
control).
Reversing switch (only DUO)
Switch for choice of torch 1 or 2 (1 = wire feed unit in
left side, 2 = wire feed unit in right side).
Main switch
Main switch for on/off position and choice of low or
high voltage range.
Step switch for welding voltage
For machines with gas test. In "gas test" position, gas
flow will open when the torch trigger is activated.
7
9
10
8
50113709
Connection of torch 1
Connection of aircooled torch to wire feed unit in left
side.
Connection of torch 2
Connectin of aircooled torch to wire feed unit in right
side.
Inductance outlets
By connecting the earth cable to the left outlet, the
machine is optimized to welding with solid wire (Fe).
If the earth cable is connected to the right outlet, the
machine is optimized to MIG brazing or welding with
special wires.
11
13
12
13
11 12
78
9
10
MULTIMOTIVE 220-221 MULTIMOTIVE 220-221 DUO
10
79
