Capitolo 6. Regolazione ed approntamento macchina IT
6.1.4. Messaggi d’allarme
La scheda elettronica prevede la rilevazione di alcuni allarmi che vengono segnalati tramite la visualizzazione sul display
(D) dei seguenti messaggi:
AL1: Finecorsa B1 chiuso all'accensione della macchina.
Le cause possono essere:
Macchina accesa con campana abbassata. Alzare la campana.
Finecorsa B1 guasto.
In entrambi i casi la macchina non esegue il ciclo ed è necessario aprire il contatto del finecorsa per
annullare la segnalazione. All’apertura del contatto l’allarme scompare.
AL2: Temperatura non raggiunta.
La temperatura di lavoro non è stata raggiunta nel tempo stabilito (15 min.).
Controllare che la termocoppia sia posizionata correttamente. Controllare la resistenza di riscaldamento.
Per resettare l’allarme spegnere e riaccendere la macchina.
AL3: Superamento temperatura massima o interruzione termocoppia.
La resistenza ha superato la temperatura massima consentita o la termocoppia è interrotta.
Controllare la termocoppia. Controllare la scheda di potenza.
Per resettare l’allarme spegnere e riaccendere la macchina.
AL4: Polarità termocoppia invertita.
Controllare il collegamento della termocoppia.
Per resettare l’allarme spegnere e riaccendere la macchina.
AL5: Protezione della lama saldante.
Per resettare l’allarme spegnere e riaccendere la macchina.
Se la macchina riprende a funzionare regolarmente significa che era stata effettuata una operazione
impropria (es. due saldature a brevissimo intervallo).
Se l’allarme ricompare significa che c’è un guasto sulla scheda di potenza.
Contattare l’assistenza tecnica.
ALL: Campana chiusa dopo la retrazione.
Se durante un ciclo di retrazione la campana resta chiusa oltre il tempo di retrazione impostato, la macchina
continua la retrazione per un tempo massimo di 10 secondi, oltre al quale si ferma.
Per resettare l’allarme è sufficiente aprire la campana.
EEE: Blocco macchina.
Contattare l’assistenza tecnica.
FF1:
FF2:
Memoria.
Per resettare l’allarme spegnere e riaccendere la macchina tenendo premuto per 3 secondi i pulsanti (2) e
(3).
E_COM:Un disturbo elettrico ha reso incomprensibile la comunicazione fra le schede.
Per resettare l’allarme spegnere e riaccendere la macchina.

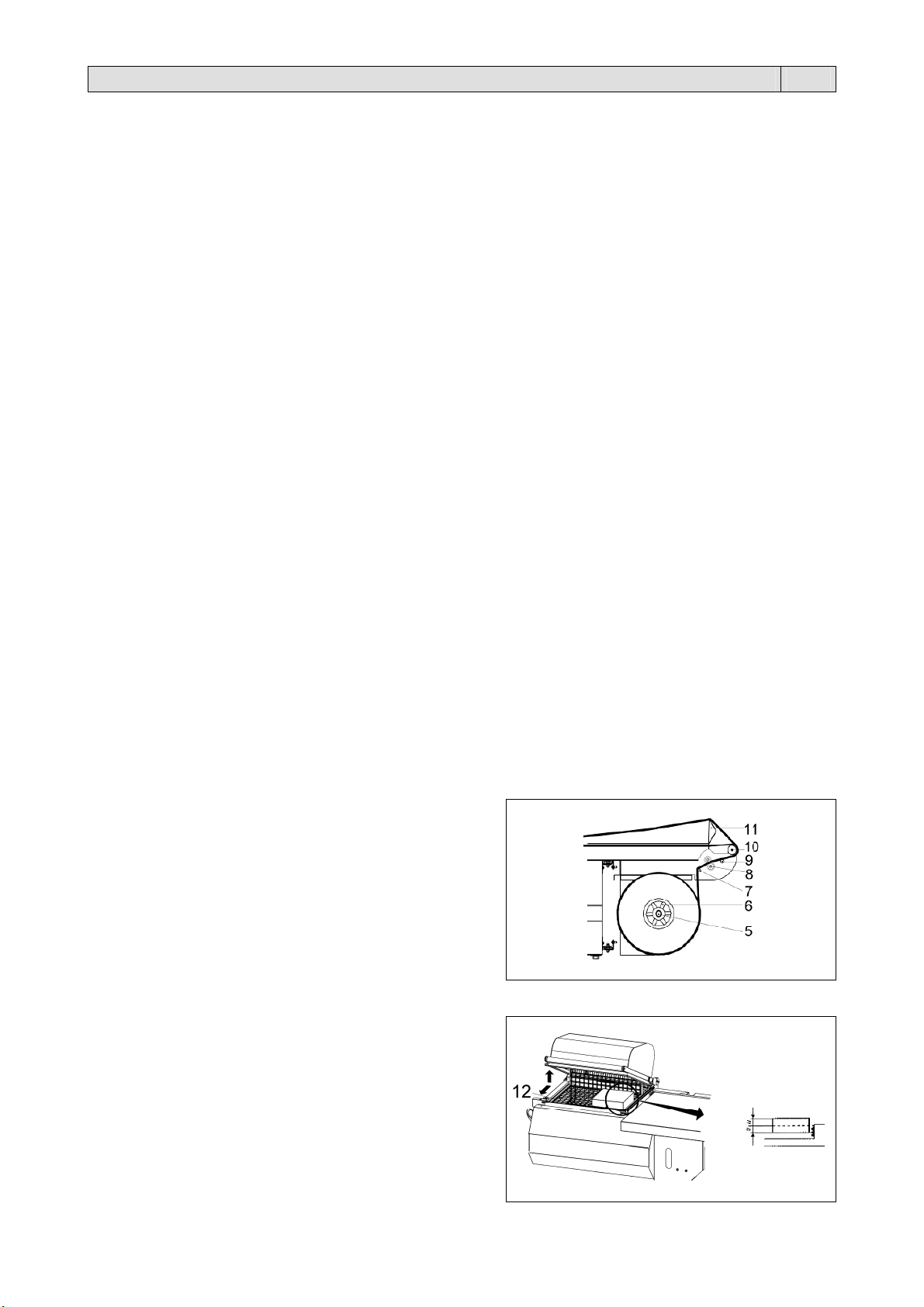

6.2. Inserimento bobina film
Inserire la bobina di film sul rullo (5) bloccandola mediante i
coni centratori (6)
Posizionare il rullo sul supporto bobina
Passare il film intorno al rullo di rinvio (7)
Passare il film attraverso i microforatori (8)
Passare il film sopra il rullo di rinvio (9)
Passare il film intorno al rullo di rinvio (10)
Passaggio del lembo inferiore del film sotto il piatto di
confezionamento (11)
Passaggio del lembo superiore del film sopra il piatto di
confezionamento (11).
6.3. Posizionamento del piatto retinato
Il piatto retinato (12) può essere posizionato secondo l’oggetto
da confezionare.
Per una buona confezione il piatto retinato deve essere
posizionato in modo che la saldatura del film si trovi a metà
dell’altezza della confezione.
Per il suo posizionamento agire come:
Tirare il piatto secondo le frecce
Rimuovere il piatto dai riscontri
Riposizionare il piatto sui riscontri all’altezza desiderata.
