Mobiclinic Troya Bedienungsanleitung
Manual de instrucciones
Silla de ruedas eléctrica
Troya
Troya PLUS
Troya PLUS ULTRA
Instrucciones en español
User manual in English
Mode d'emploi en Français
Istruzioni in Italiano
Gebrauchsanweisung auf Deutsch
Manual de instruções em Português
ES
EN
FR
IT
DE
PT
Silla de ruedas eléctrica Troya
ESENFRITDEPT
11
ÍNDICE
1. Contenido de la caja
2. Estructura principal
3. Cómo plegar y desplegar la silla
4. Diagrama eléctrico
5. Cómo instalar y conectar el joystick
6. Cómo instalar y quitar las baterías
7. Cómo conducir y controlar; cómo encender
o apagar la silla
7.1. Descripción de los botones del
controlador estándar
7.2. Descripción de los botones del
controlador con pantalla LCD
8. Más funciones
8.1. Reposabrazos abatibles
8.2. Reposapiés plegables
8.3. Respaldo de altura regulable
9. Carga de las baterías de litio
10. Características técnicas
11. Soluciones para fallos comunes
2
2
3
4
4
5
5
6
6
7
7
7
7
8
9
10
Antes de usar la silla de ruedas eléctrica modelo Troya
lea atentamente este manual de instrucciones.
Silla de ruedas eléctrica Troya ES EN FR IT DE PT
2

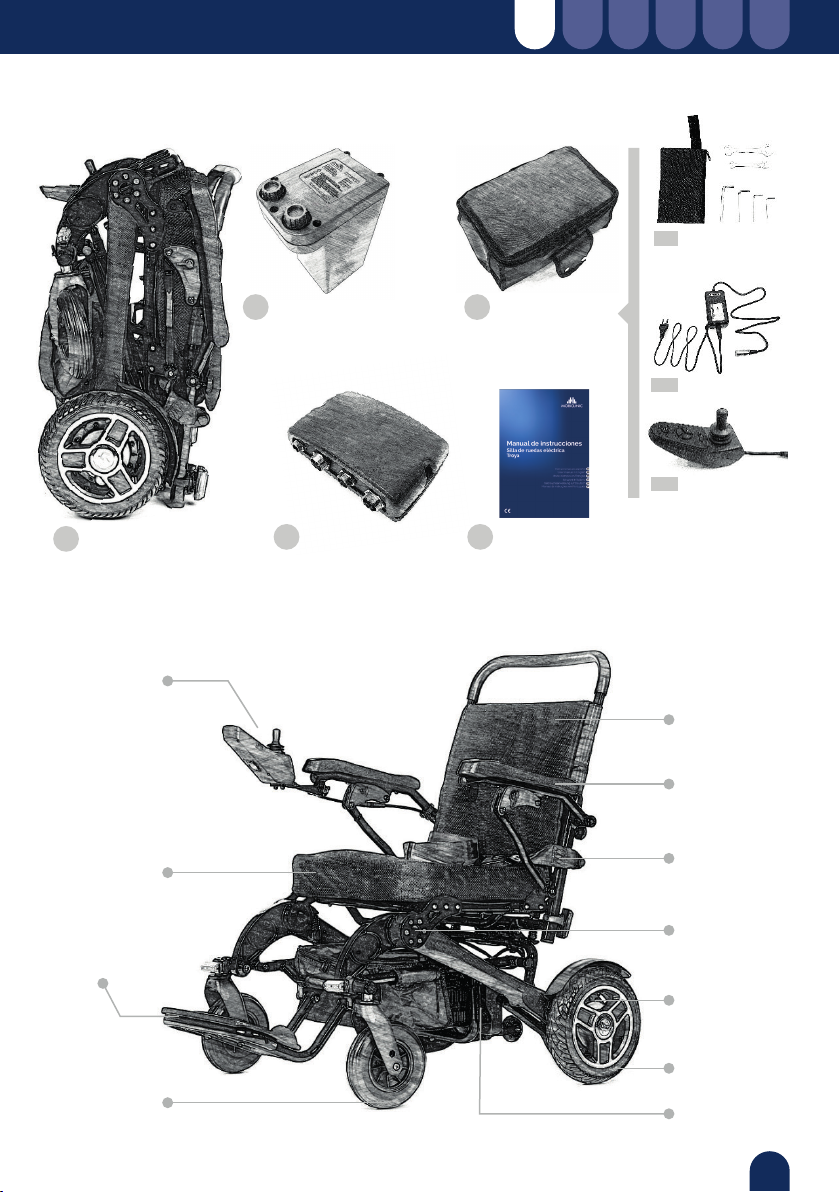

1. CONTENIDO DE LA CAJA
1Silla de ruedas
3Bolsa de
accesorios
2Troya: 1 batería de litio
Troya PLUS: 2 baterías de litio
Troya PLUS ULTRA: 3 baterías
de litio
3.1. Bolsa de
herramientas
3.2. Cargador
3.3. Joystick
4Sistema central
(montado) 5Manual de
instrucciones
Cojín del
asiento
Rueda
delantera
Joystick
Reposapiés
Estructura
Cinturón de
seguridad
Rueda
trasera
Baterías
de litio
Reposabrazos
Motor sin
escobillas
Respaldo
2. ESTRUCTURA PRINCIPAL
Silla de ruedas eléctrica Troya
ESENFRITDEPT
3

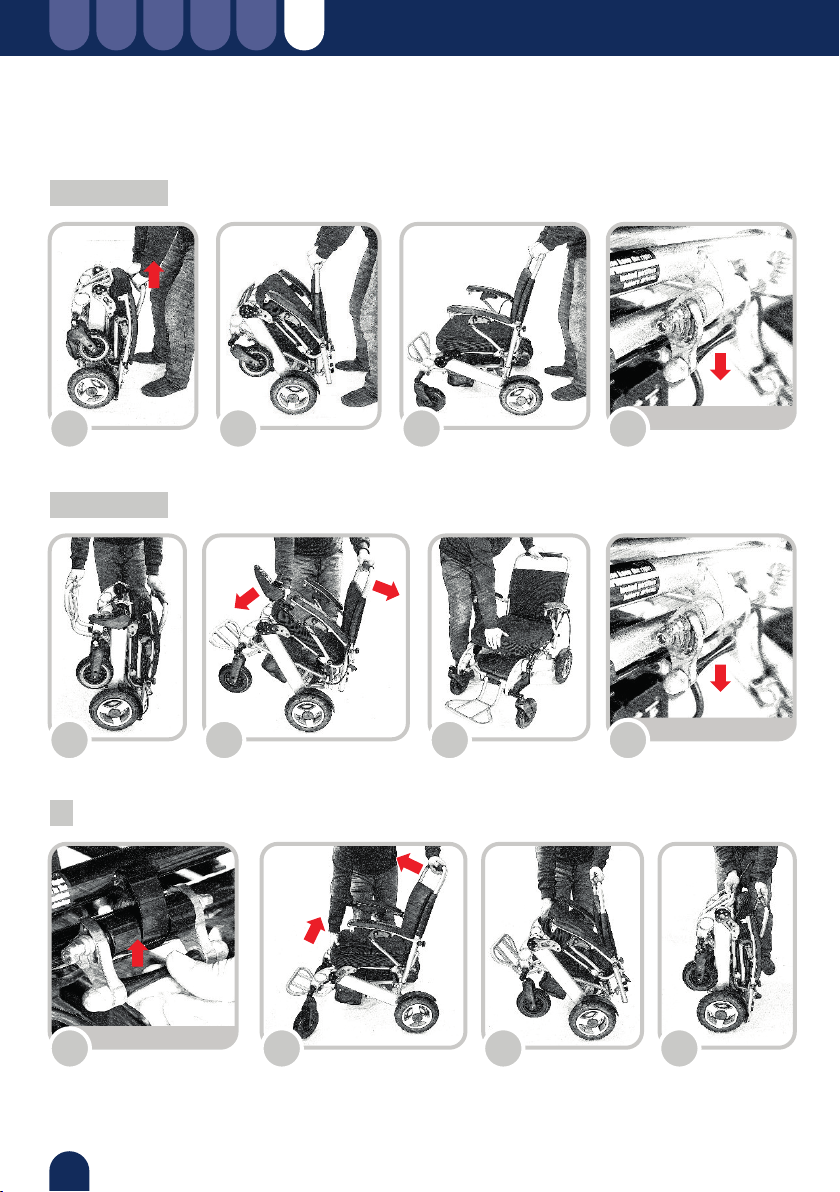

MÉTODO 1 para abrir la silla de ruedas:
3. CÓMO PLEGAR Y DESPLEGAR
LA SILLA
1 2 3 4 Para bloquear
MÉTODO 2 para abrir la silla de ruedas:
1 2 3 4 Para bloquear
Cómo plegar la silla de ruedas:
42 31 Para desbloquear
Silla de ruedas eléctrica Troya ES EN FR IT DE PT
4

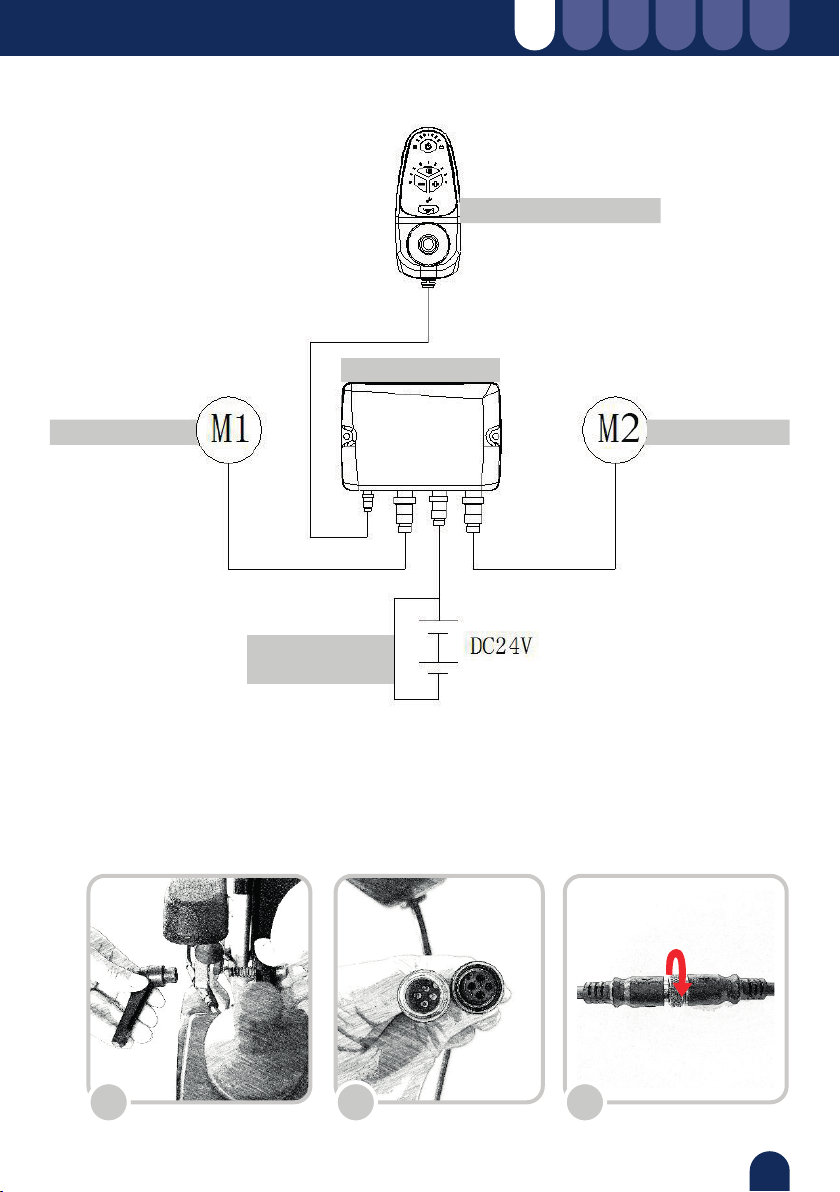

5. CÓMO INSTALAR Y CONECTAR EL
JOYSTICK
4. DIAGRAMA ELÉCTRICO
Controlador - Joystick
Motor derechoMotor izquierdo
Sistema principal
Baterías
de litio
1 2 3
Silla de ruedas eléctrica Troya
ESENFRITDEPT
5

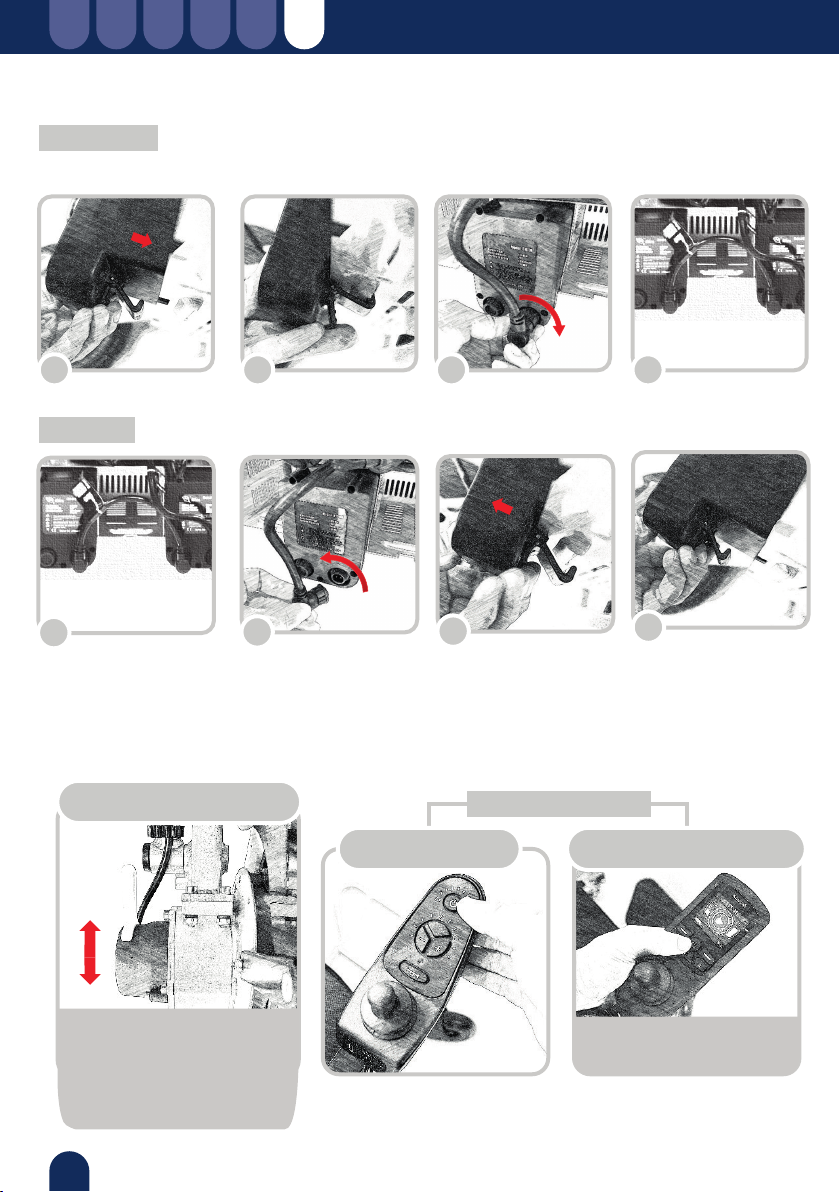

6. CÓMO INSTALAR Y QUITAR LAS BATERÍAS
7. CÓMO CONDUCIR Y CONTROLAR;
CÓMO ENCENDER O APAGAR LA SILLA
Mantenga pulsado el botón de
On/Off durante 2 segundos
para apagar el mando.
Controlador estándar Controlador con pantalla LCD
Tipos de controladores
El modo manual (M) permite al
usuario mover la silla sin utilizar
la batería, es decir, empujándola,
mientras que el modo automático
(D) le permitirá tanto conducir la
silla como mantenerla inmóvil
cuando se quiera aparcar.
Cambiar modo de conducción
Manual
Automático
INSTALAR las baterías de litio:
21 3 4
QUITAR las baterías de litio:
4
2
13
Silla de ruedas eléctrica Troya ES EN FR IT DE PT
6

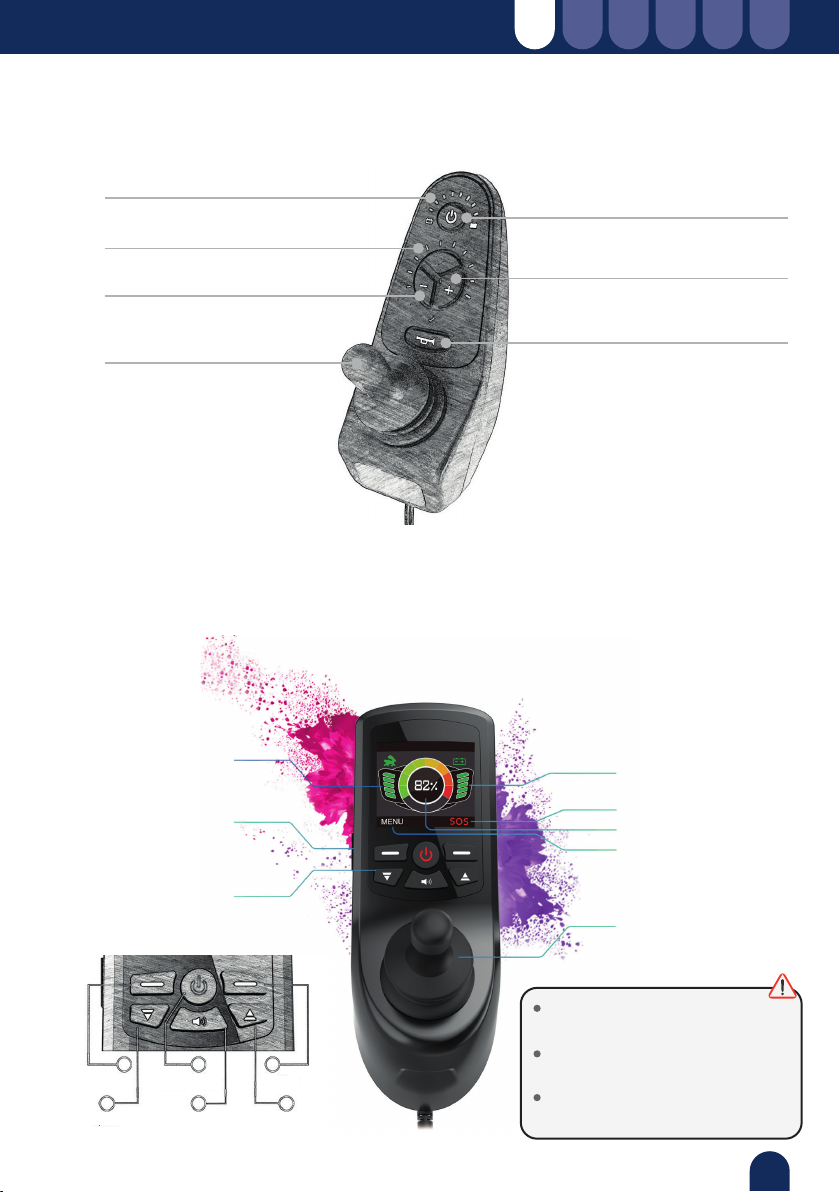

7.1. DESCRIPCIÓN DE LOS BOTONES DEL
CONTROLADOR ESTÁNDAR
Luz indicadora de energía de la batería
Indicador de velocidad
Velocidad -
Botón de encendido
Bocina
Velocidad +
Joystick
Límite de velocidad Batería
Advertencia
Situación actual
Menú
Joystick
Puerto USB
Entrada/Salida
Botones de silicona
antideslizantes
Al pulsar el botón de encendido
se activará el controlador.
Para apagar el controlador
manténgalo pulsado durante 2 s.
Para activar el modo sueño
pulse durante menos de 1 s.
7.2. DESCRIPCIÓN DE LOS BOTONES DEL
CONTROLADOR CON PANTALLA LCD
Tecla intro Botón de
encendido Tecla de
retroceso
Velocidad - Tecla de
voz Velocidad +
Silla de ruedas eléctrica Troya
ESENFRITDEPT
7

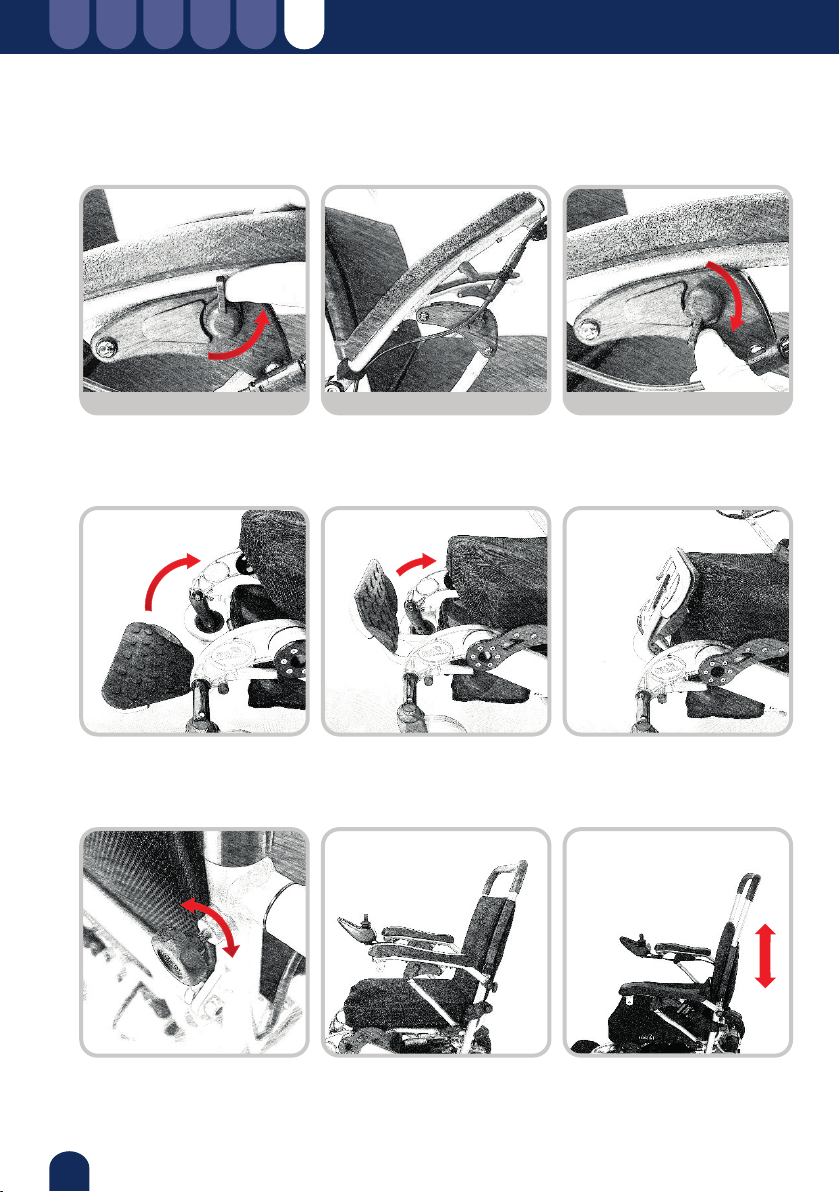

8. MÁS FUNCIONES
8.1. REPOSABRAZOS ABATIBLES
Desbloquear Abatir Bloquear
8.2. REPOSAPIÉS PLEGABLES
8.3. RESPALDO DE ALTURA REGULABLE
Silla de ruedas eléctrica Troya ES EN FR IT DE PT
8

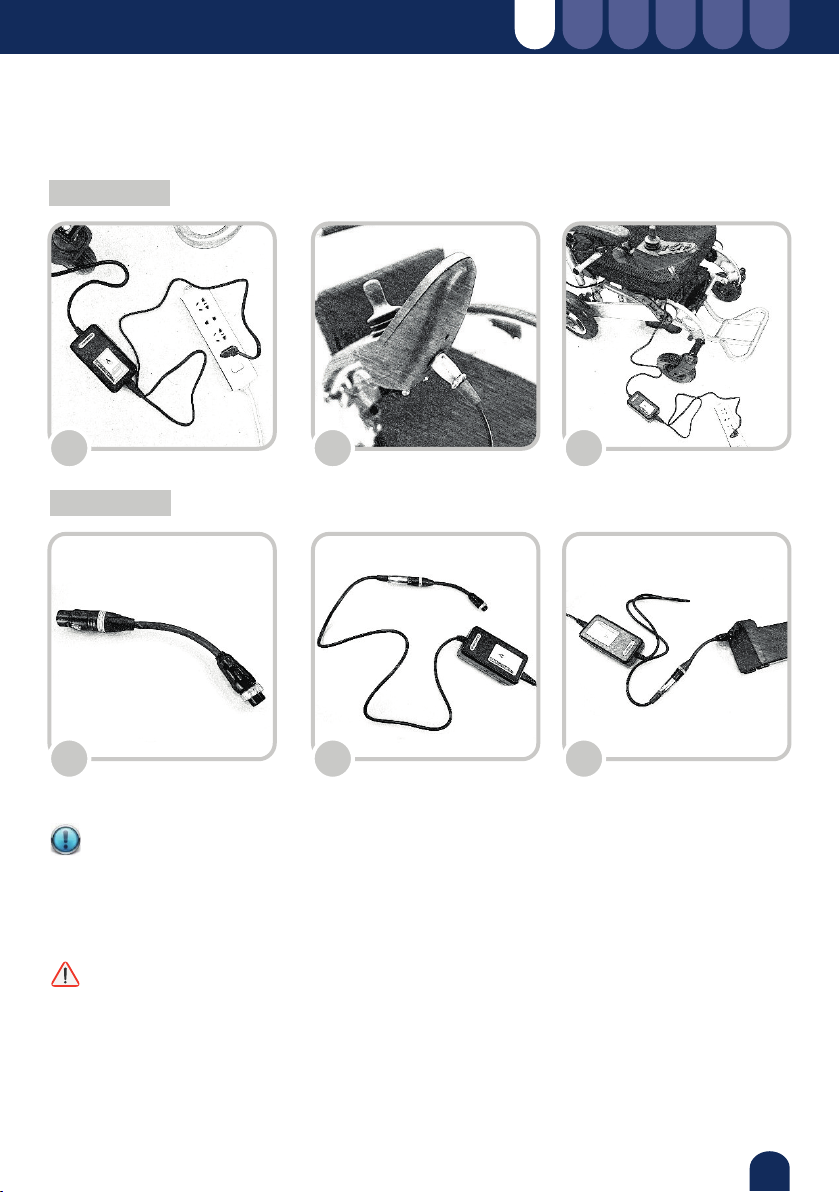

MÉTODO 1Para cargar a través del joystick:
MÉTODO 2Para cargar por cable (se cargan directamente las baterías de litio):
9. CARGA DE LAS BATERÍAS DE LITIO
El tiempo de carga por lo general es de 2 a 8 horas.
1 2 3
1 2 3
Luz de indicador del cargador:
Luz roja: Encienda la silla y desconecte las baterías.
Luz naranja: Cargando.
Luz verde: Completamente cargadas.
PRECAUCIÓN:
1.
2.
3.
4.
Solo para uso en interiores, no la exponga a la lluvia.
Desconecte la alimentación antes de quitar el cargador de las baterías.
Coloque el cargador en un área bien ventilada durante la carga.
Use el cargador solo con baterías de litio de 24V.
Silla de ruedas eléctrica Troya
ESENFRITDEPT
9
10. CARACTERÍSTICAS TÉCNICAS
Motor
PARÁMETROS
250W*2, DC24V
Velocidad máxima 8,5 km/h
Distancia de frenado ≤ 1,0 m
Máx. capacidad de pendiente 15º
Radio de giro 85 cm
Rueda trasera 30,48 cm / Máxima presión 2,5 bar
Rueda delantera 20,32 cm
Peso neto (sin batería) 24,8 kg
Peso máximo del usuario 120 kg
Batería de litio 24V10Ah/pc
Peso neto de la batería 1,7 kg/pc
Ancho del asiento 450 mm
Profundidad del asiento 440 mm
Altura del asiento 500 mm
Respaldo ancho 440 mm
Ancho del respaldo 470 mm
Distancia del asiento
al reposabrazos 210 mm
Distancia al suelo 65 mm
Distancia entre ejes 600 mm
Longitud total 1040 mm
Ancho total 640 mm
Medidas plegada 640 x 340 x 740 mm (0,16 m3)
Tamaño de la caja de cartón 730 x 420 x 840 mm (0,26 m3)
Altura total 910 – 1060 mm (Regulable en altura)
Autonomía 17 km/1 batería-34 km/2 baterías-51 km/3 baterías
Salida cargador CD 24V/2A
Entrada de cargador CA 100 – 240V, 50/60Hz
MEDIDAS
