Montageanweisung
Installation Instructions
Notice d’installation
Istruzioni per il montaggio
Instrucciones de montaje
Инструкция по монтажу
Lebensgefahr durch elektrischen Strom!
Nur Elektrofachkräfte und elektrotechnisch
unterwiesene Personen dürfen die im Folgen-
den beschriebenen Arbeiten ausführen.
Electric current! Danger to life!
Only skilled or instructed persons may carry out the
following operations.
Tension électrique dangereuse !
Seules les personnes qualifées et averties doivent
exécuter les travaux ci-après.
Tensione elettrica: Pericolo di morte!
Solo persone abilitate e qualificate possono eseguire
le operazioni di seguito riportate.
¡Corriente eléctrica! ¡Peligro de muerte!
El trabajo a continuación descrito debe ser realizado
por personas cualificadas y advertidas.
Электрический ток! Опасно для жизни!
Только специалисты или проинструктированные
лица могут выполнять следующие операции.
DE6-IOM-ENC
A
AWB8240-1431...
2 x
M3 x8 mm
2 x
2/4
10/01 AWA8240-1955
DV6-...
0

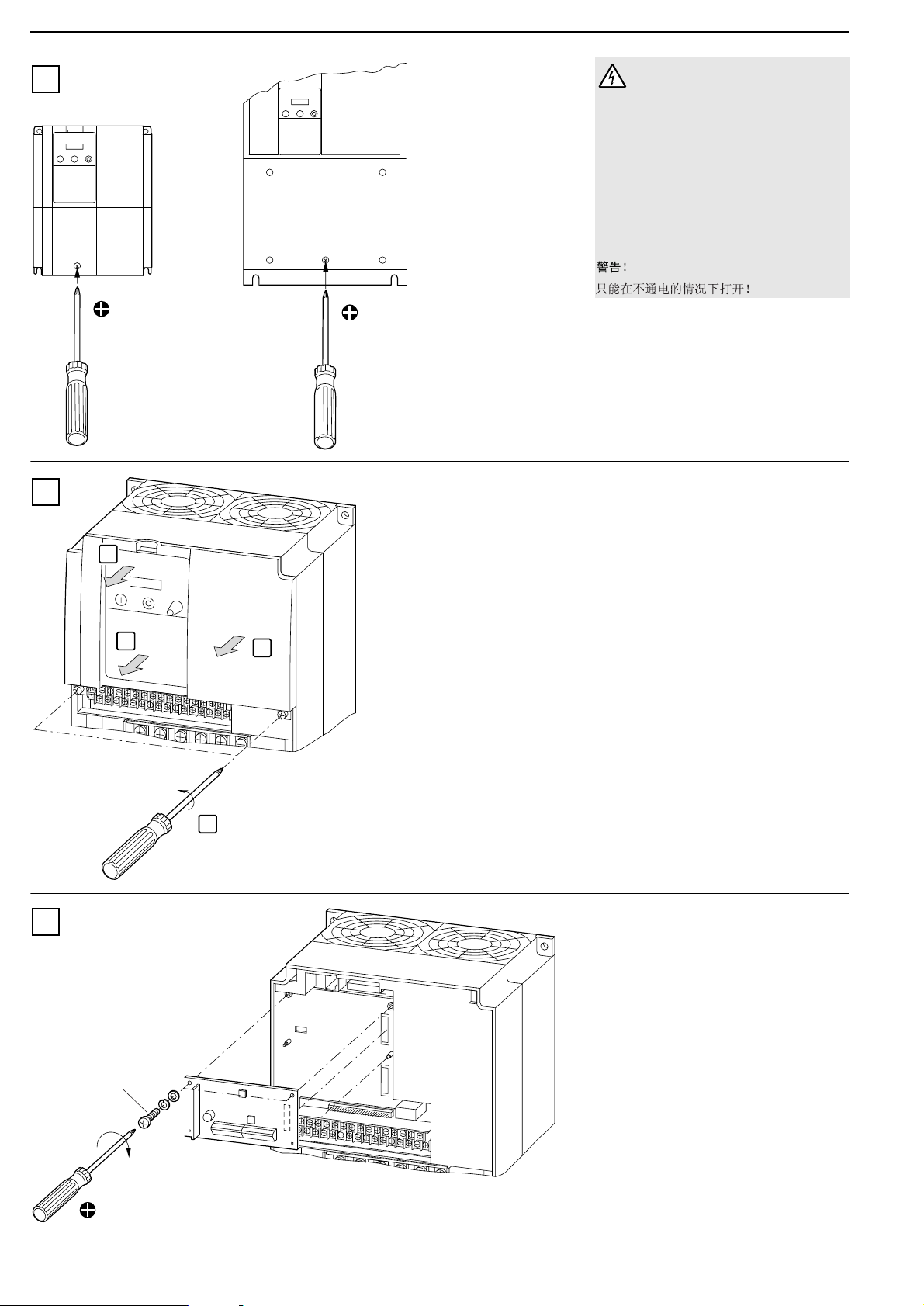

Warnung!
Nur im spannungsfreien Zustand öffnen!
Warning!
Only open in de-energized state!
Avertissement !
N’ouvrir qu’en absence de tension !
Avvertimento!
Aprire solo se l’apparecchio è spento!
¡Advertencia!
Sólo se debe abrir en ausencia de tensión!
Предупреждение!
Открывать только в свободном от напряжения
состоянии!
1
1
1
3
1
24
2
1
M3 x8 mm
0.4 – 0.6 Nm
3
3/4
10/01 AWA8240-1955
Anschlüsse – Connections – Raccordements – Collegamenti – Conexiones – подсоединения –
SWENC
SWR
hZB4-102-KS1 muss separat bestellt werden.
ZB4-102-KS1 must be ordered separately.
ZB4-102-KS1 doit être commandé séparément.
ZB4-102-KS1 deve essere ordinate seperatemente.
ZB4-102-KS1 ha de ser separadamente adquirido.
ZB4-102-KS1 нужно заказывать отдельно.
ZB4-102-KS1
SWENC
SWR
TM1
EP5 EG5 EAP EAN EBP EBN EZP EZN SAP SAN SBP SBN AP AN BP BN
TM2
2
1
O
F
F
0.4 x2.5 mm
4.5
0.22 – 0.25 Nm
nmm
2AWG mm2mm2
1 x0.14 – 1.0 0.14 – 1.5 26 – 16 0.25 – 0.5 0.25 – 0.5
2 x0.14 – 0.2 0.14 – 0.5 – 0.25 – 0.5 0.25 – 0.5
EG5
F20 m
ZB4-102-KS1
15
M4
12
3
EG5
EP5
5 V HTTL (RS 422)
+–AABBCC
EG5 EAP EAN EBP EBN EZP EZN
M
3 h
4/4
Moeller GmbH, Industrieautomation, D-53105 Bonn
© 2001 by Moeller GmbH Änderungen
vorbehalten 10/01 AWA8240-1955 NB6254XA DMD (08/02)
10/01 AWA8240-1955
Anschlussbeispiel – Connection example – Exemple de raccordement – Esempio di connessione – Ejemplo de conexión – Пример соединения –
l> 20 m
ON
A
EG5
> 20 m
EP5
5 V H
–
+
TTL (RS 422)
AAB B CC
EG5 EAP EAN EBP EBN EZP EZN
M
3 h
B
EG5 SWENC
2
1
O
F
F
EP5
5 V HTTL (RS 422)
+–AA CC
EG5 EAP EAN EBP EBN EZP EZN
M
3 h
