MRA Multi-X-Creen MXC Bedienungsanleitung

MONTAGEANLEITUNG

MOUNTING INSTRUCTIONS

INSTRUCTIONS DE MONTAGE

INSTRUCCIONES DE MONTAJE

GUIDA AL MONTAGGIO

SUZUKI DL650 2017-

[Multi-X-Creen MXC]

MRA-Klement GmbH Siemensstr. 6 D-79331 Teningen Tel.: +49 7663 93890 Email: info@mra.de

MONTAG E A N LEI T U N G

DL650 2017- Multi-X-Creen

Wir danken Ihnen für den Kauf einer MRA-Windschutzscheibe.

Bitte lesen Sie diese Montageanleitung vor der Montage gründlich durch und überprüfen Sie die

Stückliste. Wir empfehlen eine Montage durch den Fachhandel.

Anzahl

Artikel

Artikelnr.

Benötigte Werkzeuge

1 MRA-Scheibe --- Inbus 3mm, 5mm, 10mm

Gabelschlüssel

1 Paar Haltebleche 11259

4 Gummimuttern M5 10629

4 Kunststoff-Unterlegscheiben 12x5mm 10635

4 Linsenschrauben schwarz M5x16mm 10554

4 Hutmuttern M6 11216

4 Inbusschrauben M6x12mm 10866

4 Unterlegscheiben 12x6x1mm 10559

Montage der Scheibe am Motorrad:

1. Stellen Sie das Motorrad auf eine ebene Fläche.

2. Demontieren Sie die originale Windschutzscheibe.

3. Montieren Sie die mitgelieferten Haltebleche mit den M6x12mm Inbusschrauben und den

6mm Unterlegscheiben in der gewünschten Position am Motorrad (P1).

4. Ziehen Sie die M6x12mm Inbusschrauben fest und montieren Sie von hinten die M6

Hutmuttern. Halten Sie die M6x12mm Inbusschrauben mit dem 5mm Inbusschlüssel fest und

ziehen Sie die Hutmuttern mit dem 10mm Gabelschlüssel fest.

5. Stecken Sie die Gummimuttern in die Haltebleche (P2).

6. Montieren Sie nun die MRA-Windschutzscheibe mit den M5x16mm Linsenkopfschrauben

und den Plastikunterlegscheiben an die Haltebleche. Ziehen Sie die Schrauben fest.

Nach Montage und danach in regelmäßigen Abständen alle Schrauben auf festen Sitz prüfen und ggf.

nachziehen. Die Scheibe mit Schwamm, Wasser und neutraler Seife reinigen. Lösungsmittel, Alkohol und

Benzin beschädigen die Scheibe.

MRA-Klement GmbH Siemensstr. 6 D-79331 Teningen Tel.: +49 7663 93890 Email: info@mra.de

MOUNT IN G I N STRUCT IONS

DL650 2017- Multi-X-Creen

Thank you for buying a MRA Windshield.

Read this manual carefully and check the parts list for completeness before you begin. We recommend

that you have your screen fitted by an authorised workshop.

Number

Article

Article No..

Required tools

1 MRA screen --- Allen keys, 3 mm, 5 mm, 10 mm

Open-end spanner

1 Brackets, 1 pair 11259

4 Rubber nuts, M5 10629

4 Plastic washers, 12 x 5 mm 10635

4 Oval-head screws, black, M5 x 16 mm 10554

4 Cap nuts, M6 11216

4 Allen screws, M6 x 12 mm 10866

4 Plastic washers, 12 x 6 x 1 mm 10559

How to mount the screen onto your motorbike:

1. Stand your motorbike up on a level surface.

2. Dismantle the original screen.

3. Mount the brackets supplied onto the required position on your motorbike using the M6 x

12 mm Allen screws and the 6 mm washers (P1).

4. Tighten the M6 x 12 mm Allen screws and mount the M6 cap nuts from behind. Hold the M6

x 12 mm Allen keys in place using the 5 mm Allen key, and tighten the cap nuts using the 10

mm open-end spanner.

5. Insert the rubber nuts through the brackets (P2).

6. Mount your MRA screen onto the brackets using the M5 x 16 mm oval head screws and

plastic washers, and tighten the screws.

After installation, check that all of the screws are tight; tighten them up if necessary. Repeat this at

regular intervals. Clean the screen with water, neutral soap and a sponge. Do not use solvents, alcohol or

spirits to clean the screen as they will damage it.

MRA-Klement GmbH Siemensstr. 6 D-79331 Teningen Tel.: +49 7663 93890 Email: info@mra.de

INSTRUC T IONS DE MON TAGE

DL650 2017- Multi-X-Creen

Merci d’avoir acheté un pare

brise MRA.

Veuillez lire attentivement ces instructions de montage et vérifier la liste

des pièces. Nous vous recommandons de confier le montage à un revendeur spécialisé.

Nombre

Article

Modèle.

Outils nécessaires

1 Disque MRA --- Clé six pans 3 mm , 5 mm, 10 mm

Clé à fourche

1 Paire de tôles de maintien 11259

4 Écrous en caoutchouc M5 10629

4 Rondelles en plastique 12x5 mm 10635

4 Vis à tête bombée noires M5x16 mm 10554

4 Écrou borgne M6 11216

4 Vis à six pans creux M6x12mm 10866

4 Rondelles 12x6x1mm 10559

Montage du pare-brise sur la moto:

1. Posez la moto sur une surface plane.

2. Démontez le pare-brise original.

3. Montez les tôles de maintien fournies sur la moto avec les vis à six pans creux M6x12mm et

les rondelles 6mm dans la position souhaitée (P1).

4. Serrez les vis à six pans creux M6x12mm et montez les écrous borgnes M6 par derrière.

Tenez les vis à six pans creux M6x12mm avec la clé pour vis à six pans creux et serrez les

écrous borgnes avec la clé à fourche de 10mm.

5. Enfilez les écrous en caoutchouc dans les tôles de maintien (P2).

6. Montez à présent le pare-brise MRA sur les tôles de maintien avec les vis à tête cylindrique

bombées M5x16mm et les rondelles en plastique. Serrez les vis.

Après le montage et ensuite, à des intervalles réguliers, vérifiez si toutes les vis sont bien serrées. Si nécessaire, les resserrer.

Nettoyez le pare-brise à l’aide d’une éponge, de l’eau et du savon neutre. Ne jamais utiliser du solvant, de l’alcool ou l’essence,

car ces produits risqueraient d’endommager le pare-brise.

MRA-Klement GmbH Siemensstr. 6 D-79331 Teningen Tel.: +49 7663 93890 Email: info@mra.de

G U I D A A L M O N T A G G I O

DL650 2017- Multi-X-Creen

Grazie per aver acquistato un cupolino MRA.

Si prega di leggere attentamente la guida prima del montaggio e di verificare la distinta pezzi.

Consigliamo di rivolgersi a un rivenditore autorizzato per il montaggio.

Numero

Articolo

Modello

strumenti richiesti

1 Cupolino MRA --- Brugola da 3mm, 5mm, 10mm

Chiave a forcella

1 Coppia di lamiere di supporto 11259

4 Dadi in gomma M5 10629

4 Rondelle in plastica 12x5 mm 10635

4 Viti a testa bombata nere M5x16 mm 10554

4 Dadi ciechi M6 11216

4 Viti a esagono incassato M6x12 mm 10866

4 Rondelle 12x6x1 mm 10559

Montaggio del cupolino sulla moto:

1. Sistemare la moto su una superficie piana.

2. Smontare il cupolino originale.

3. Montare le lamiere di supporto in dotazione con le viti a esagono incassato M6x12 mm e le

rondelle da 6 mm nella posizione desiderata sulla moto (P1).

4. Serrare le viti a esagono incassato M6x12mm e montare da dietro i dadi ciechi M6. Fissare le

viti a esagono incassato M6x12 mm con la brugola da 5 mm e serrare i dadi ciechi con la

chiave a forcella da 10 mm.

5. Inserire i dadi in gomma nelle lamiere di supporto (P2).

6. Montare il cupolino MRA con le viti a testa bombata M5x16 mm e le rondelle in plastica

sulle lamiere di supporto. Serrare le viti.

Dopo il montaggio e, successivamente, a intervalli regolari controllare che tutte le viti siano in sede ed

eventualmente serrarle. Pulire il cupolino con una spugna, acqua e un sapone neutro. Solventi, alcol e

benzina lo danneggiano.

MRA-Klement GmbH Siemensstr. 6 D-79331 Teningen Tel.: +49 7663 93890 Email: info@mra.de

INSTRUC C I ONES D E MO N T A JE

DL650 2017- Multi-X-Creen

Gracias por la compra de un parabrisas MRA.

Antes de proceder al montaje, lea este manual y compruebe la lista de piezas. Recomendamos el montaje

a través de un comercio especializado.

Número

Articulo

Modelo

Herramientas necesarias

1 Disco MRA --- Allen 3mm, 5mm, 10 mm

Llave de boca

1 Par de chapas de sujeción 11259

4 Tuercas de goma M5 10629

4 Arandelas de plástico 12x5mm 10635

4 Tornillos alomados negros, M5x16mm 10554

4 Tuercas de sombrerete M6 11216

4 Tornillos Allen M6x12mm 10866

4 Arandelas 12x6x1mm 10559

Montaje del parabrisas en la motocicleta:

1. Posicione la motocicleta sobre una superficie plana.

2. Desmonte el parabrisas original.

3. Monte las chapas de sujeción suministradas con los tornillos Allen M6x12mm y las arandelas

de 6mm en la posición deseada de la motocicleta (P1).

4. Apriete los tornillos Allen de M6x12mm y monte las tuercas de sombrerete M6 desde atrás.

Sujete los tornillos Allen M6x12mm con la llave Allen de 5mm y apriete las tuercas de

sombrerete con la llave de boca de 10mm.

5. Inserte las tuercas de goma en las chapas de sujeción (P2).

6. Monte ahora el parabrisas MRA con los tornillos alomados de M5x16mm y las arandelas de

plástico en las chapas de sujeción Apriete los tornillos.

Después del montaje, y más adelante a intervalos regulares, comprobar que todos los tornillos están bien

colocados y dado el caso volver a apretarlos. Limpiar el cristal del parabrisas con una esponja, agua y

jabón neutro. Los disolventes, el alcohol y la gasolina dañan el cristal.

MRA-Klement GmbH Siemensstr. 6 D-79331 Teningen Tel.: +49 7663 93890 Email: info@mra.de

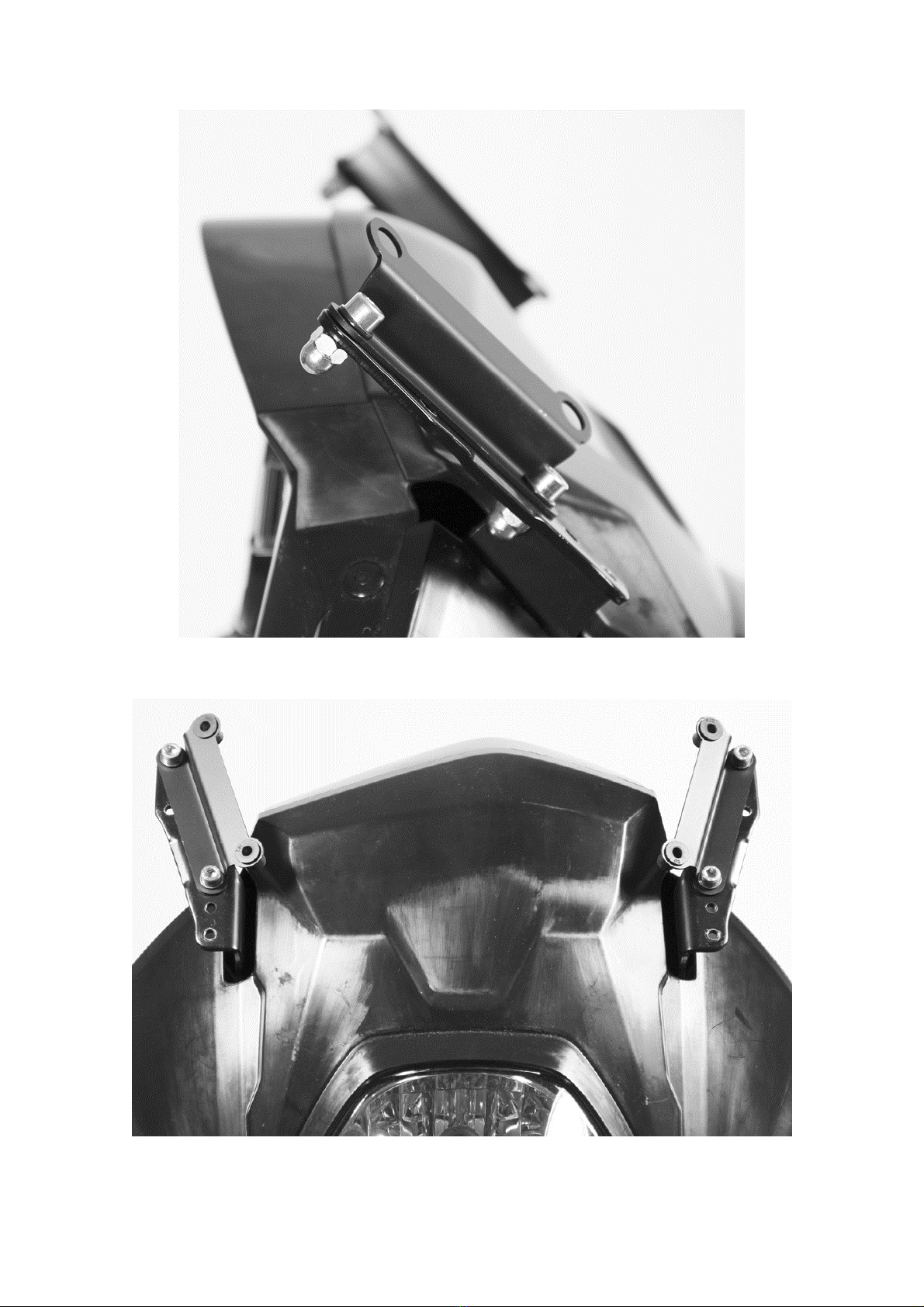

P 1
