MSI B550-A PRO Bedienungsanleitung

Quick Start

Thank you for purchasing the MSI® B550-A PRO motherboard. This

Quick Start section provides demonstration diagrams about how to

install your computer. Some of the installations also provide video

demonstrations. Please link to the URL to watch it with the web

browser on your phone or tablet. You may have even link to the URL

by scanning the QR code.

Kurzanleitung

Danke, dass Sie das MSI® B550-A PRO Motherboard gewählt

haben. Dieser Abschnitt der Kurzanleitung bietet eine Demo zur

Installation Ihres Computers. Manche Installationen bieten auch

die Videodemonstrationen. Klicken Sie auf die URL, um diese

Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Table

anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy,

um die URL zu öffnen.

Présentation rapide

Merci d’avoir choisi la carte mère MSI® B550-A PRO. Ce manuel

fournit une rapide présentation avec des illustrations explicatives

qui vous aideront à assembler votre ordinateur. Des tutoriels vidéo

sont disponibles pour certaines étapes. Cliquez sur le lien fourni

pour regarder la vidéo sur votre téléphone ou votre tablette. Vous

pouvez également accéder au lien en scannant le QR code qui lui est

associé.

Быстрый старт

Благодарим вас за покупку материнской платы MSI® B550-A PRO.

В этом разделе представлена информация, которая поможет вам

при сборке комьютера. Для некоторых этапов сборки имеются

видеоинструкции. Для просмотра видео, необходимо открыть

соответствующую ссылку в веб-браузере на вашем телефоне или

планшете. Вы также можете выполнить переход по ссылке, путем

сканирования QR-кода.

II Quick Start

Youtube

https://youtu.be/Xv89nhFk1vc

CPU_FAN1

⚽

Installing a Processor/ Installation des Prozessors/ Installer un

processeur/ Установка процессора

III

Quick Start

⚠

Important

If you are installing the screw-type CPU heatsink, please follow the figure below to

remove the retention module first and then install the heatsink.

Wenn Sie einen CPU-Kühler mit Schraubenbefestigung einsetzen, folgen Sie bitte

den Anweisungen unten um das Retention-Modul zu entfernen und den Kühler zu

installieren.

Si vous voulez installer un ventirad pour processeur à vis, veuillez suivre les

instructions ci-dessous pour d’abord retirer le module de rétention puis installer le

ventirad.

В случае установки процессорного кулера с системой крепления на винтах,

следуйте указаниям на рисунке ниже для снятия пластикового модуля крепления.

Затем установите кулер.

IV Quick Start

http://youtu.be/T03aDrJPyQs

Youtube

DIMMA2 DIMMA2

DIMMB2

DIMMA1

DIMMA2

DIMMB1

DIMMB2

⚽

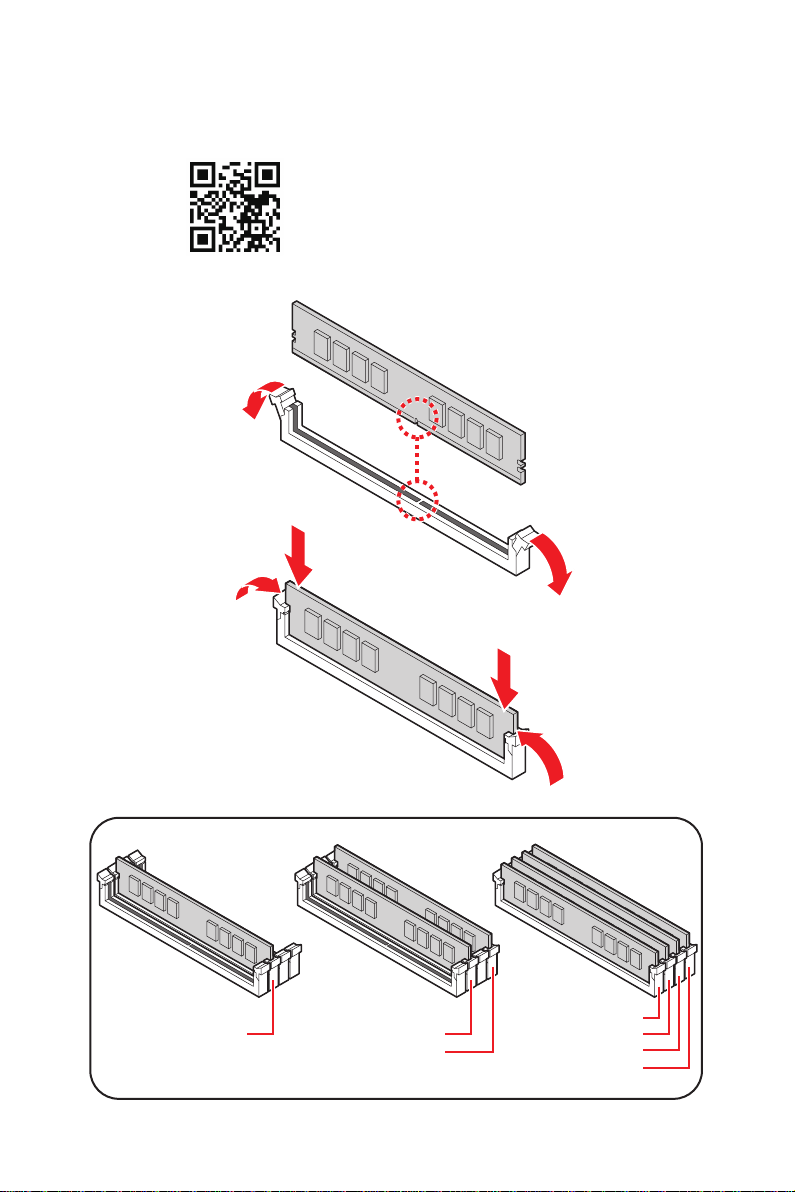

Installing DDR4 memory/ Installation des DDR4-Speichers/

Installer une mémoire DDR4/ Установка памяти DDR4

Quick Start

http://youtu.be/DPELIdVNZUI

Youtube

HDD LED

RESET SW

JFP1

HDD LED HDD LED -

HDD LED +

POWER LED -

POWER LED +

POWER LED

2 10

+- --

Power LED

HDD LED Reset Switch

Reserved

Power Switch

JFP1

1 HDD LED + 2 Power LED +

3 HDD LED - 4 Power LED -

5 Reset Switch 6 Power Switch

7 Reset Switch 8 Power Switch

9 Reserved 10 No Pin

RESET SW

POWER SW

POWER LED+

POWER LED-

HDD LED

⚽

Connecting the Front Panel Header/ Anschließen der

Frontpanel-Stiftleiste/ Connecter un connecteur du panneau

avant/ Подключение разъемов передней панели

VI Quick Start

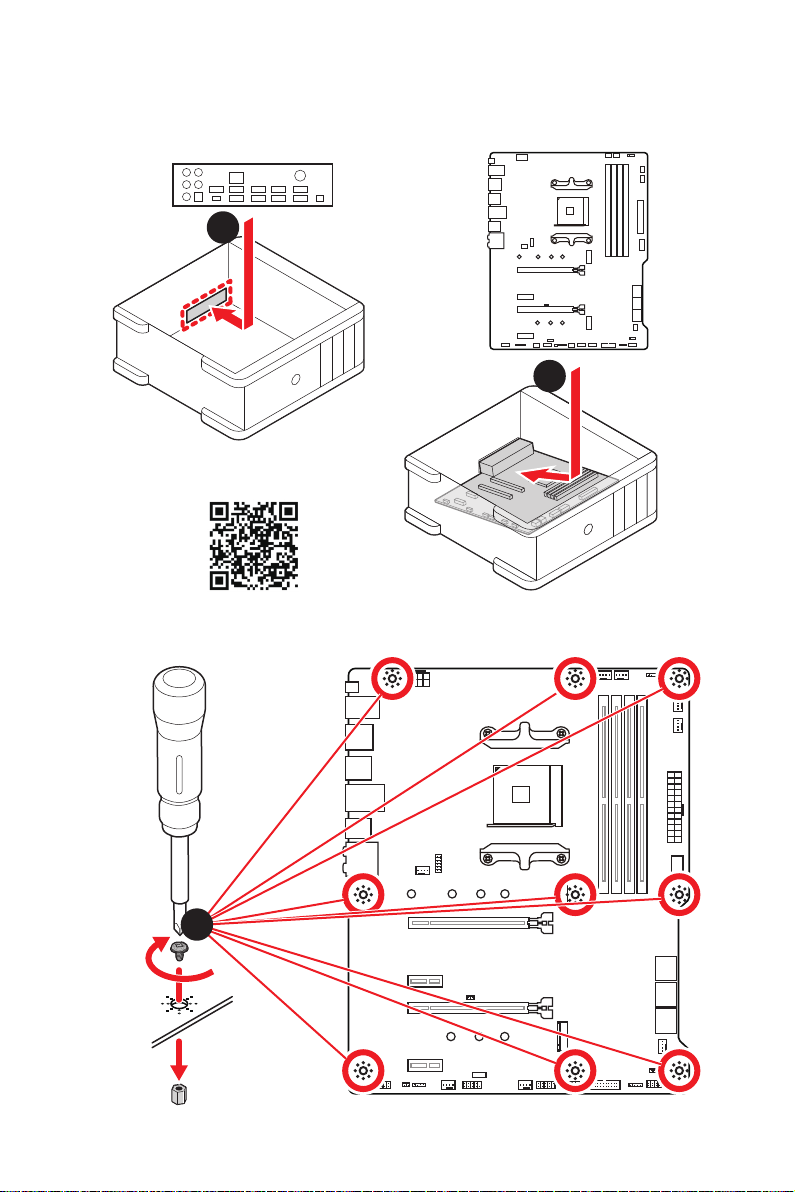

Installing the Motherboard/ Installation des Motherboards/

Installer la carte mère/ Установка материнской платы

Torque:

3 kgf·cm*

*3 kgf·cm

= 0.3 N·m

= 2.6 lbf·in

https://youtu.be/wWI6Qt51Wnc

⚽

Youtube

VII

Quick Start

http://youtu.be/gkDYyR_83I4

Youtube

ATX_PWR1

CPU_PWR1

⚽

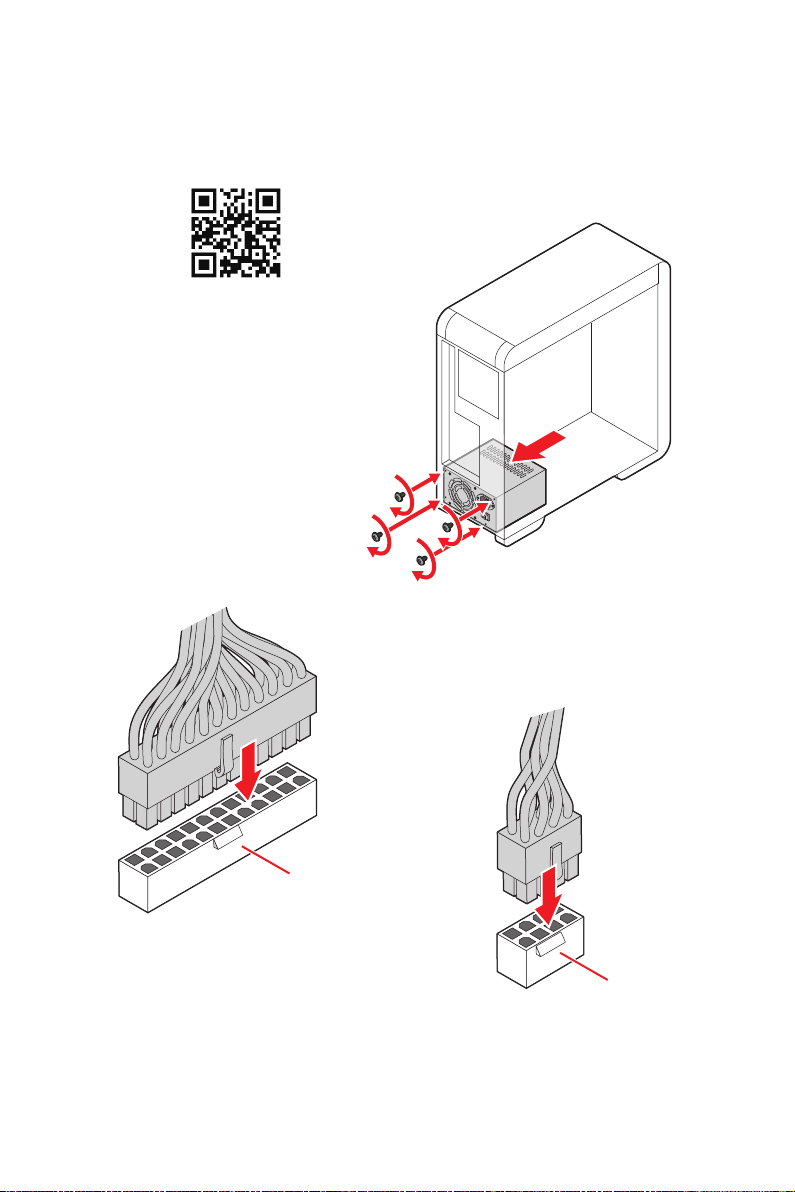

Connecting the Power Connectors/ Stromanschlüsse

anschliessen/ Connecter les câbles du module d’alimentation/

Подключение разъемов питания

VIII Quick Start

http://youtu.be/RZsMpqxythc

Youtube

⚽

Installing SATA Drives/ Installation der SATA-Laufwerke/

Installer le disque dur SATA/ Установка дисков SATA

Quick Start

http://youtu.be/mG0GZpr9w_A

Youtube

⚽

Installing a Graphics Card/ Einbau der Grafikkarte/ Installer

une carte graphique/ Установка дискретной видеокарты

XQuick Start

Connecting Peripheral Devices/ Peripheriegeräte/ Connecter

un périphérique anschliessen/ Подключение периферийных

устройств

Processor with Radeon™ Graphics
