MSI Z170A SLI PLUS Bedienungsanleitung

Quick Start

Thank you for purchasing the MSI®Z170A SLI PLUS motherboard.

This Quick Start section provides demonstration diagrams about

how to install your computer. Some of the installations also provide

video demonstrations. Please link to the URL to watch it with the web

browser on your phone or tablet. You may have even link to the URL

by scanning the QR code.

Kurzanleitung

Danke, dass Sie das MSI®Z170A SLI PLUS Motherboard gewählt

haben. Dieser Abschnitt der Kurzanleitung bietet eine Demo zur

Installation Ihres Computers. Manche Installationen bieten auch

die Videodemonstrationen. Klicken Sie auf die URL, um diese

Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Table

anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy,

um die URL zu öffnen.

Présentation rapide

Merci d’avoir choisi la carte mère MSI®Z170A SLI PLUS. Ce manuel

fournit une rapide présentation avec des illustrations explicatives

qui vous aideront à assembler votre ordinateur. Des tutoriels vidéo

sont disponibles pour certaines étapes. Cliquez sur le lien fourni

pour regarder la vidéo sur votre téléphone ou votre tablette. Vous

pouvez également accéder au lien en scannant le QR code qui lui

est associé.

Быстрый старт

Благодарим вас за покупку материнской платы MSI®Z170A

SLI PLUS. В этом разделе представлена информация, которая

поможет вам при сборке комьютера. Для некоторых этапов

сборки имеются видеоинструкции. Для просмотра видео,

необходимо открыть соответствующую ссылку в веб-браузере

на вашем телефоне или планшете. Вы также можете выполнить

переход по ссылке, путем сканирования QR-кода.

II Quick Start

http://youtu.be/bf5La099urI

Installing a Processor/ Installation des Prozessors/ Installer

un processeur/ Установка процессора

III

Quick Start

Installing DDR4 memory/ Installation des DDR4-Speichers/

Installer une mémoire DDR4/ Установка памяти DDR4

http://youtu.be/T03aDrJPyQs

IV Quick Start

2 10

JFP1

1 HDD LED + 2 Power LED +

3HDD LED - 4Power LED -

5 Reset Switch 6 Power Switch

7 Reset Switch 8 Power Switch

9 Reserved 10 No Pin

RESET SW

POWER SW

POWER LED+

POWER LED-

HDD LED

RESET SW

JFP1

HDD LED HDD LED -

HDD LED +

POWER LED -

POWER LED +

POWER LED

Connecting the Front Panel Header/ Anschließen der

Frontpanel-Stiftleiste/ Connecter un connecteur du panneau

avant/ Подключение разъемов передней панели

http://youtu.be/DPELIdVNZUI

Quick Start

Installing the Motherboard/ Installation des Motherboards/

Installer la carte mère/ Установка материнской платы

VI Quick Start

Installing SATA Drives/ Installation der SATA-Laufwerke/

Installer le disque dur SATA/ Установка дисков SATA

http://youtu.be/RZsMpqxythc

VII

Quick Start

Installing a Graphics Card/ Einbau der Grafikkarte/ Installer

une carte graphique/ Установка дискретной видеокарты

http://youtu.be/mG0GZpr9w_A

VIII Quick Start

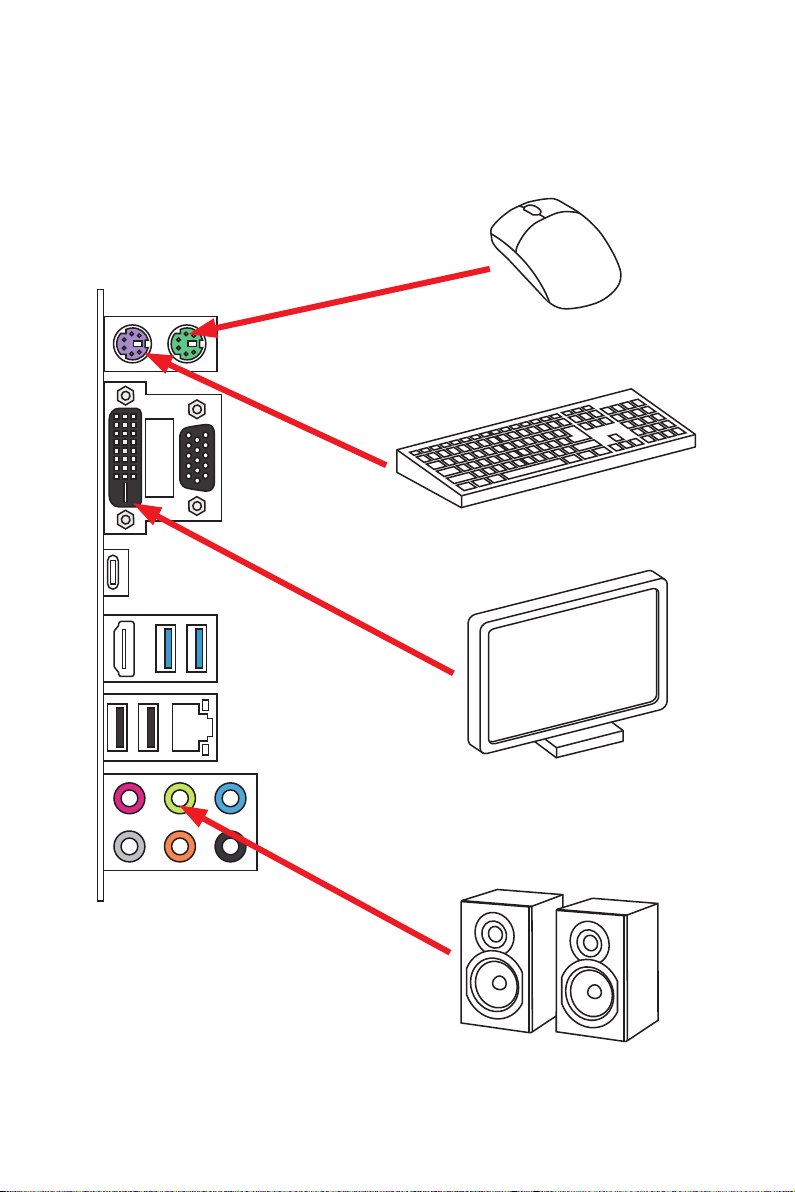

Connecting Peripheral Devices/ Peripheriegeräte/

Connecter un périphérique anschliessen/ Подключение

периферийных устройств

Quick Start

JPWR1 JPWR2

Connecting the Power Connectors/ Stromanschlüsse

anschliessen/ Connecter les câbles du module

d’alimentation/ Подключение разъемов питания

http://youtu.be/gkDYyR_83I4

XQuick Start

Power On/ Einschalten/ Mettre sous-tension/ Включение

питания
