Service

Training Course

Mobile Diesel Heaters

GRY-D / GRY-I

Rev. No. 3 January 24, 2011

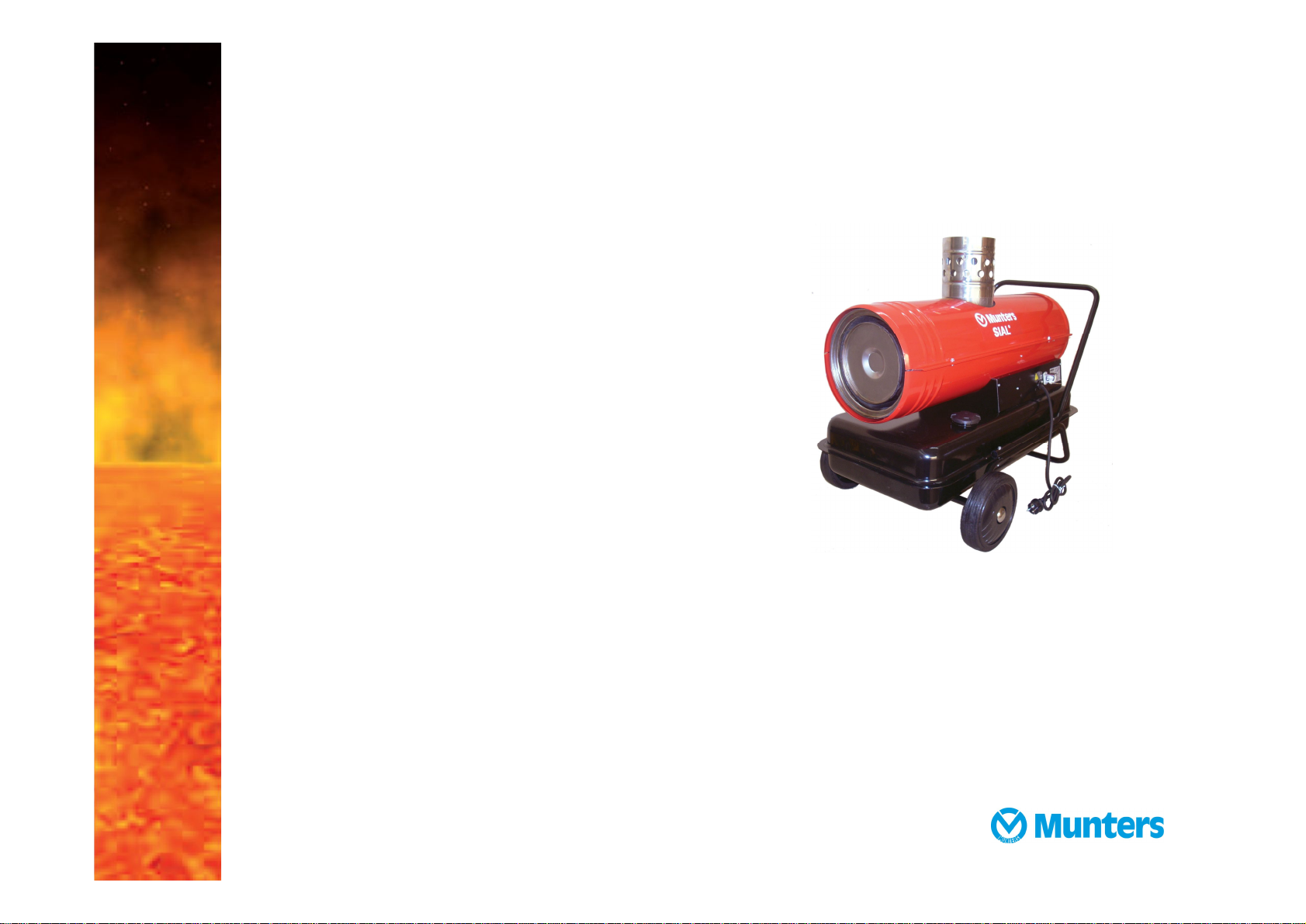

GRY-I

Indirect-fired Diesel Heaters

• GRY-I 15 WU GRYP 50 AP

• GRY-I 25 WU GRYP 90 AP

• GRY-I 40 WU GRYP 135 AP

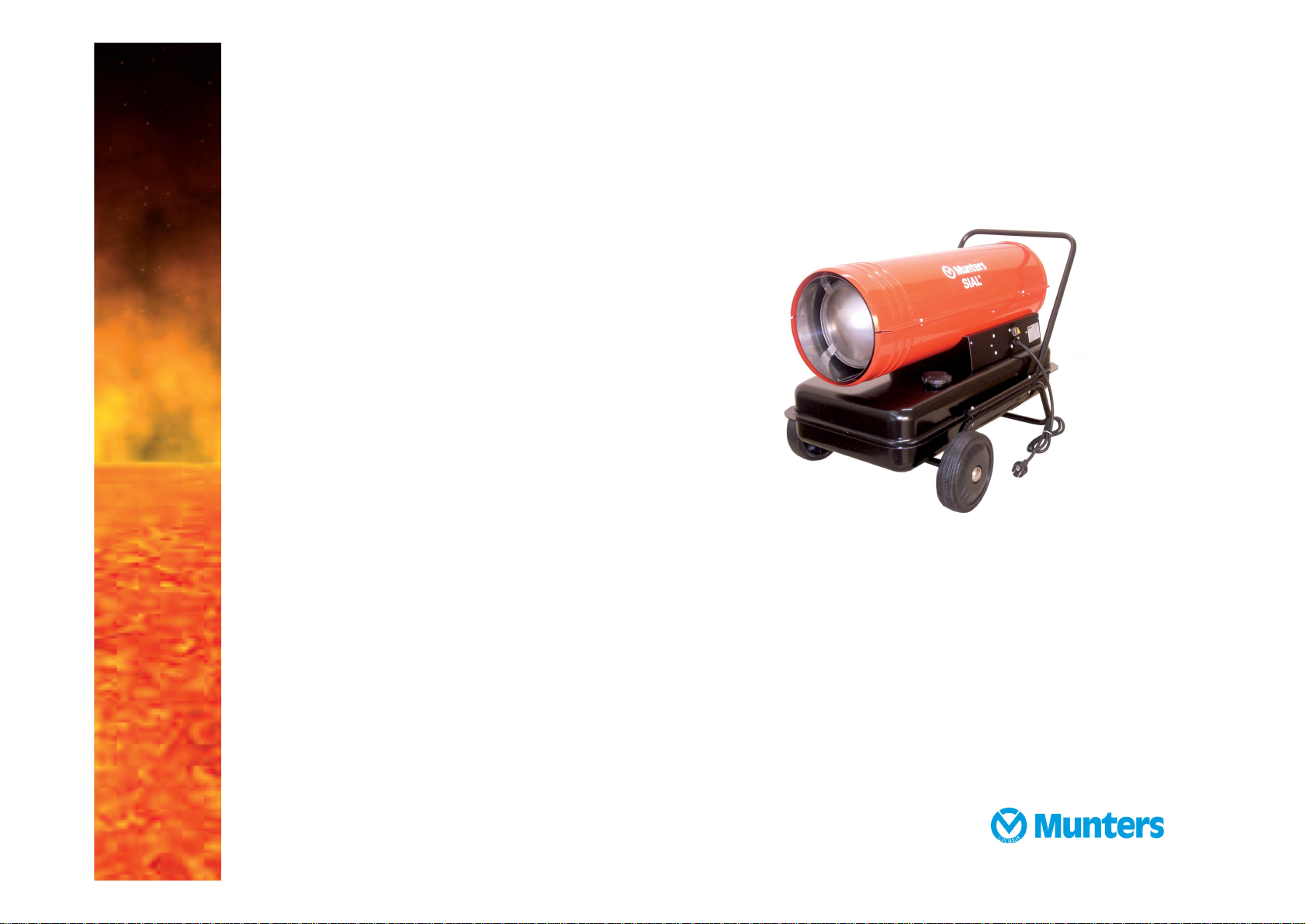

GRY-D

Direct-fired Diesel Heaters

• GRY-D 15 WU GRYP 50

• GRY-D 20 HU GRYP 80 M

• GRY-D 20 WU GRYP 80

• GRY-D 28 WU GRYP 100

• GRY-D 40 WU GRYP 150

• GRY-D 60 WU GRYP 210 PV

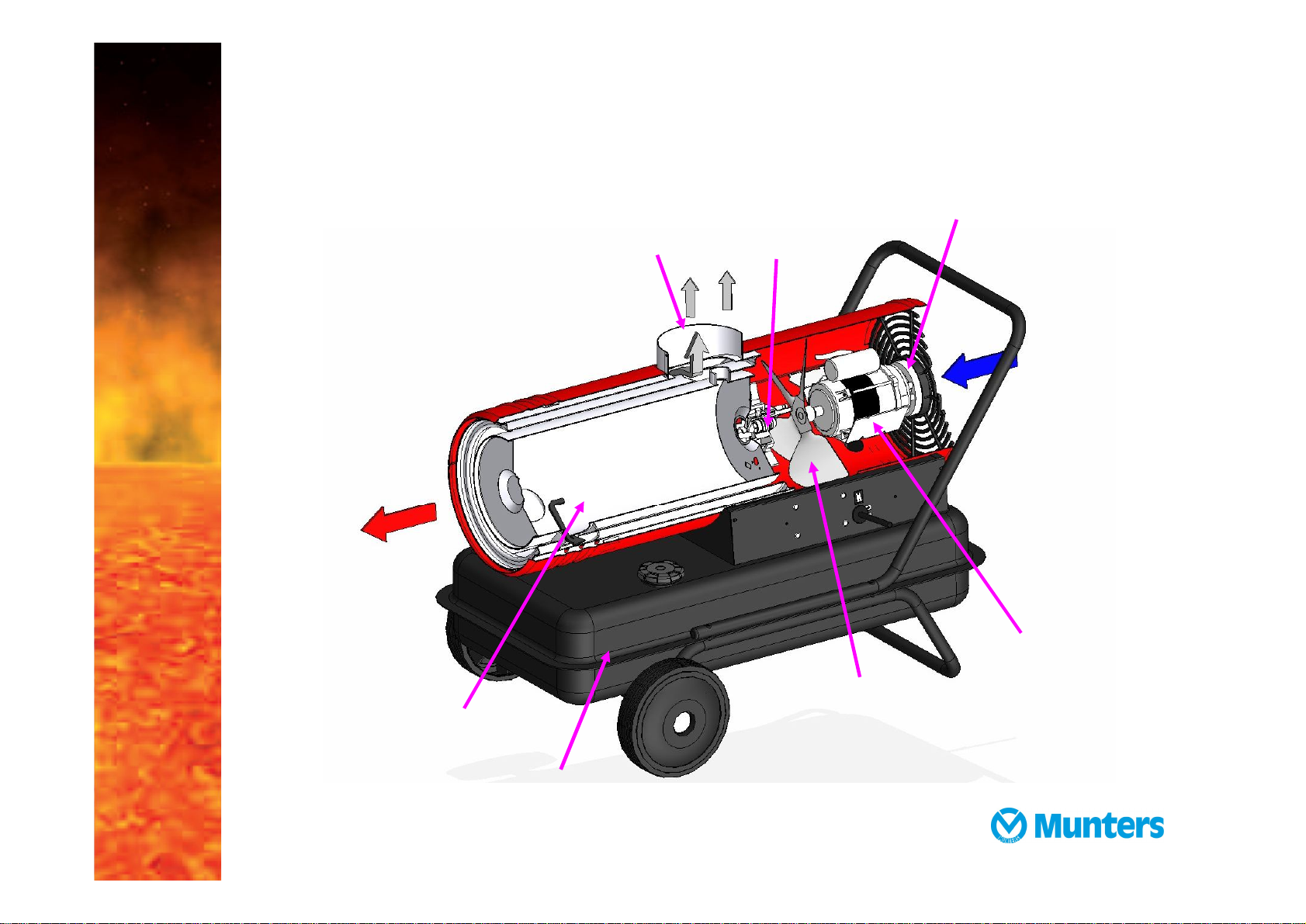

GRY-I

GeneralAssembly

Combustion

Chamber

Fuel Tank

Burner

Head

Motor

Compressor

Exhaust

Pipe

Fan

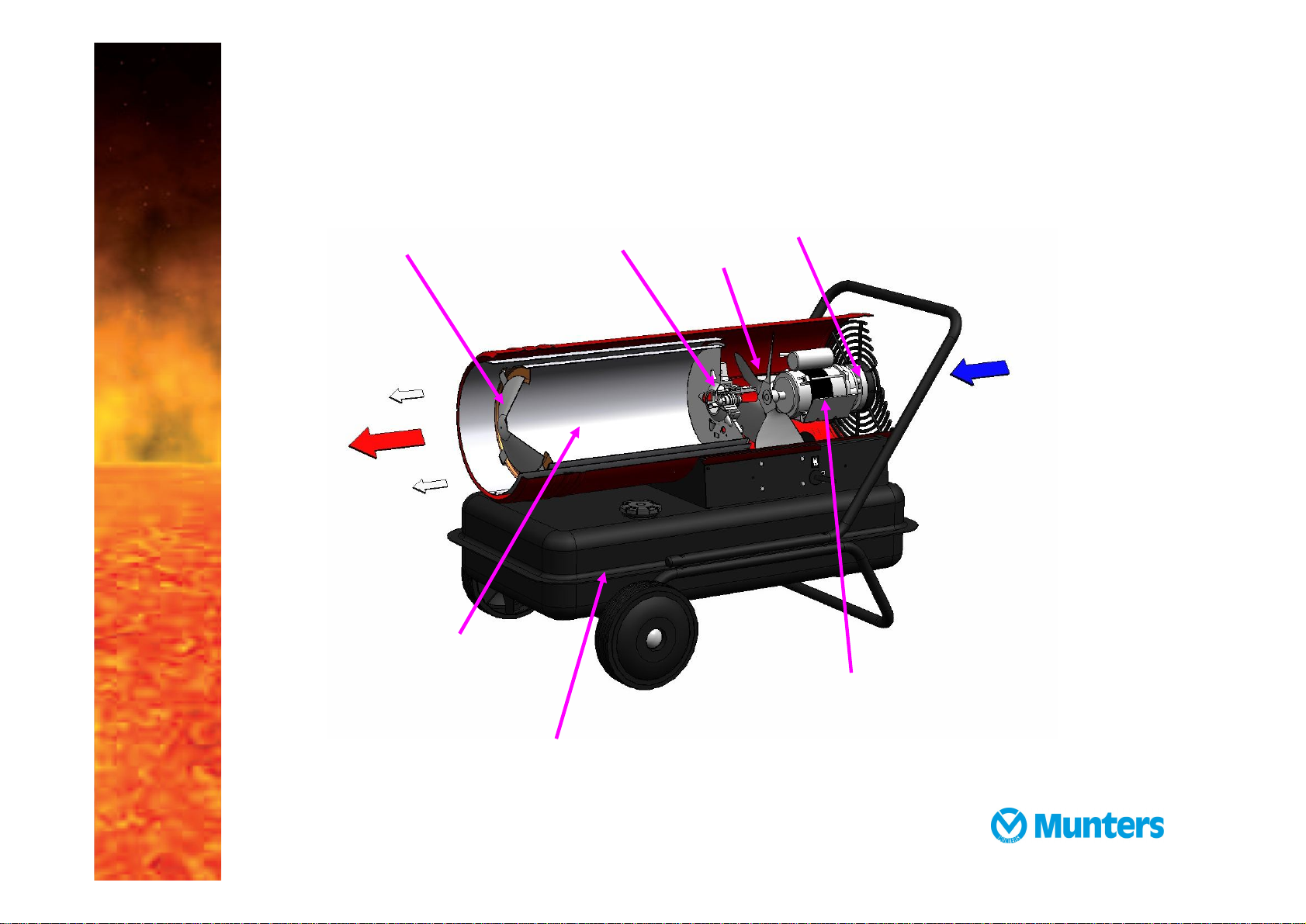

GRY-D

GeneralAssembly

Combustion

Chamber (open)

Fuel Tank

Outlet Flame

Shield Burner

Head

Motor

Compressor

Fan

Fan Motor Assembly

US Motors

70 W 3300 rpm 2 poles 10 µF GRY-D 15

100 W 3300 rpm 2 poles 10 µF GRY-D 20

150 W 3300 rpm 2 poles 20 µF GRY-D 28 GRY-I 15

250 W 3300 rpm 2 poles 30 µF GRY-D 40/60 GRY-I 25/40

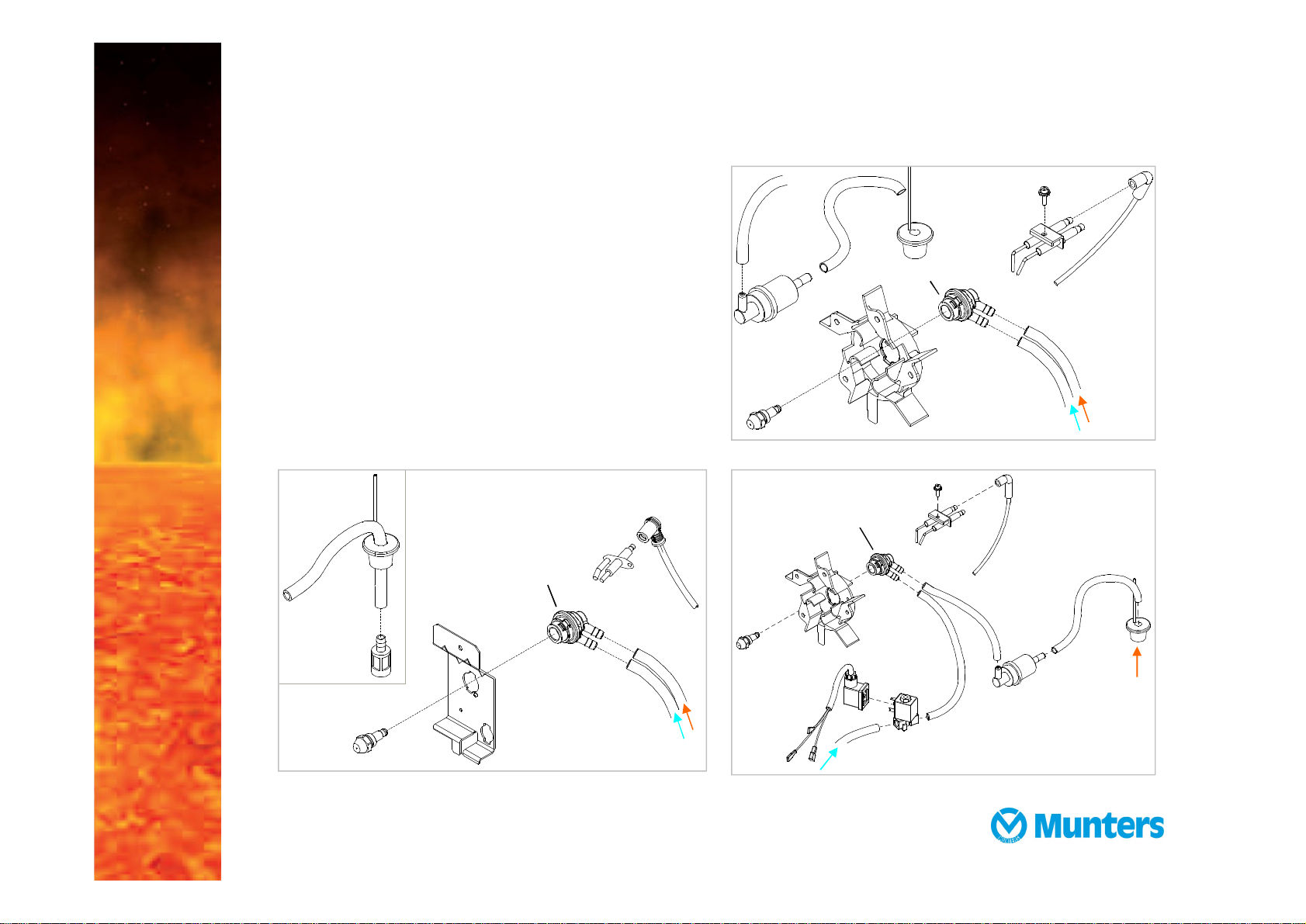

Fuel Circuit

The fuel circuit is composed of :

fuel tank

fuel suction hose

fuel filter

(air compressor)

(air valve)

(air hoses)

nozzle holder (combustion head)

nozzle

GRY-D 15 WU GRY-I Models & GRY-D 60

GRY-D Models (except 15 and 60)

Nozzle Holder

Nozzle

Nozzle Holder

Air Fuel

Burner

Head

Burner

Head

Burner

Head

Fuel

Air Air Cutoff

Valve

Fuel

Filter

Fuel

Filter

Fuel

Filter

Vent

Pipe

Vent

Pipe

Air Compressor Assembly

Pressure

Adjustment

Valve

Inlet Filter

Gasket

Cover Plate

Stator

Rotor

Blade

Coupling

Air Line to

Nozzle

Pressure

Port Cap

Filter Casing

Outlet Filter

Rear Guard

Rotary Compressor

Stator Rotor

Blade Joint

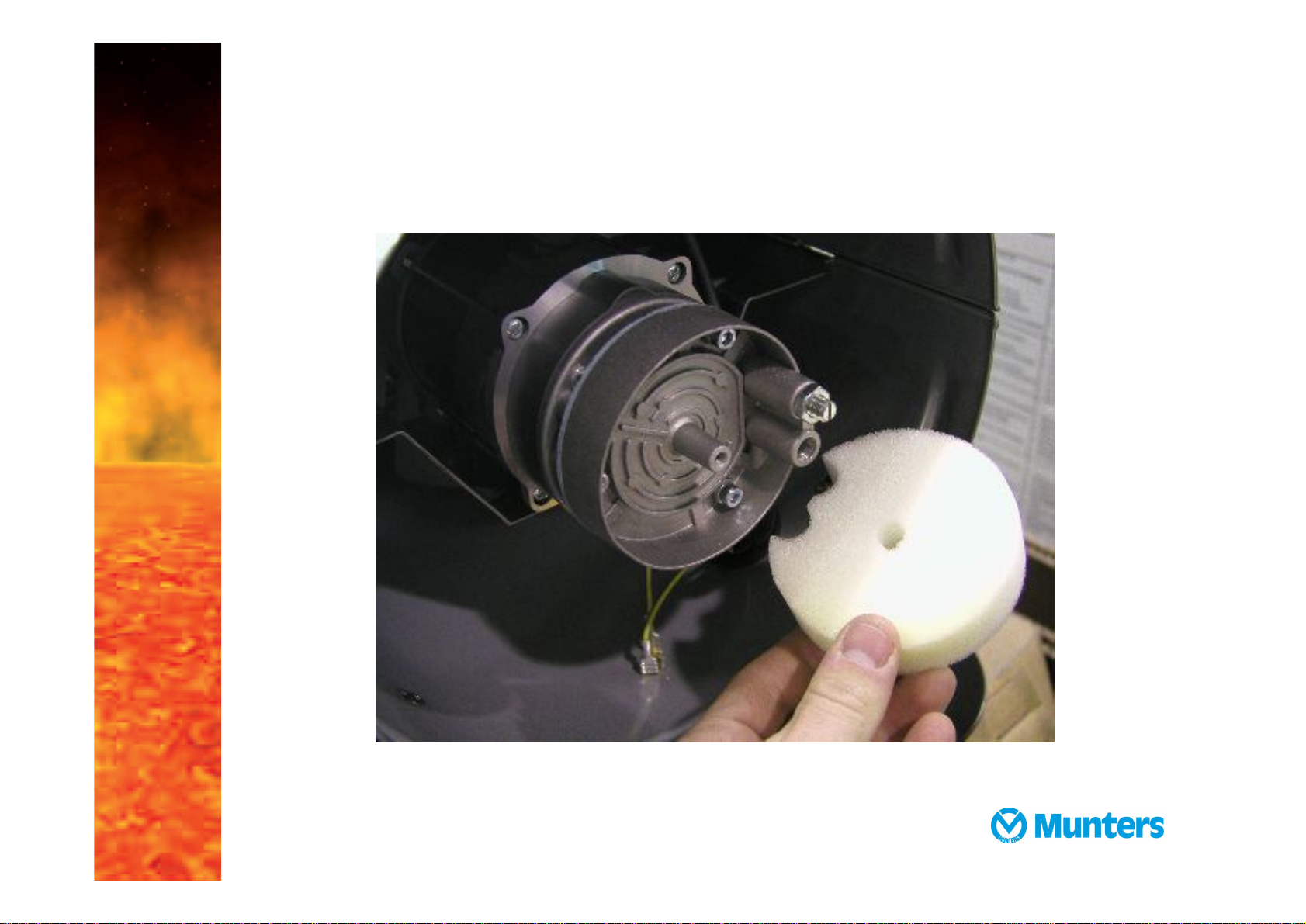

Air compressor

Inlet (Low Pressure) Filter
