NEC P401 - MultiSync - 40" LCD Flat Panel... Leitfaden

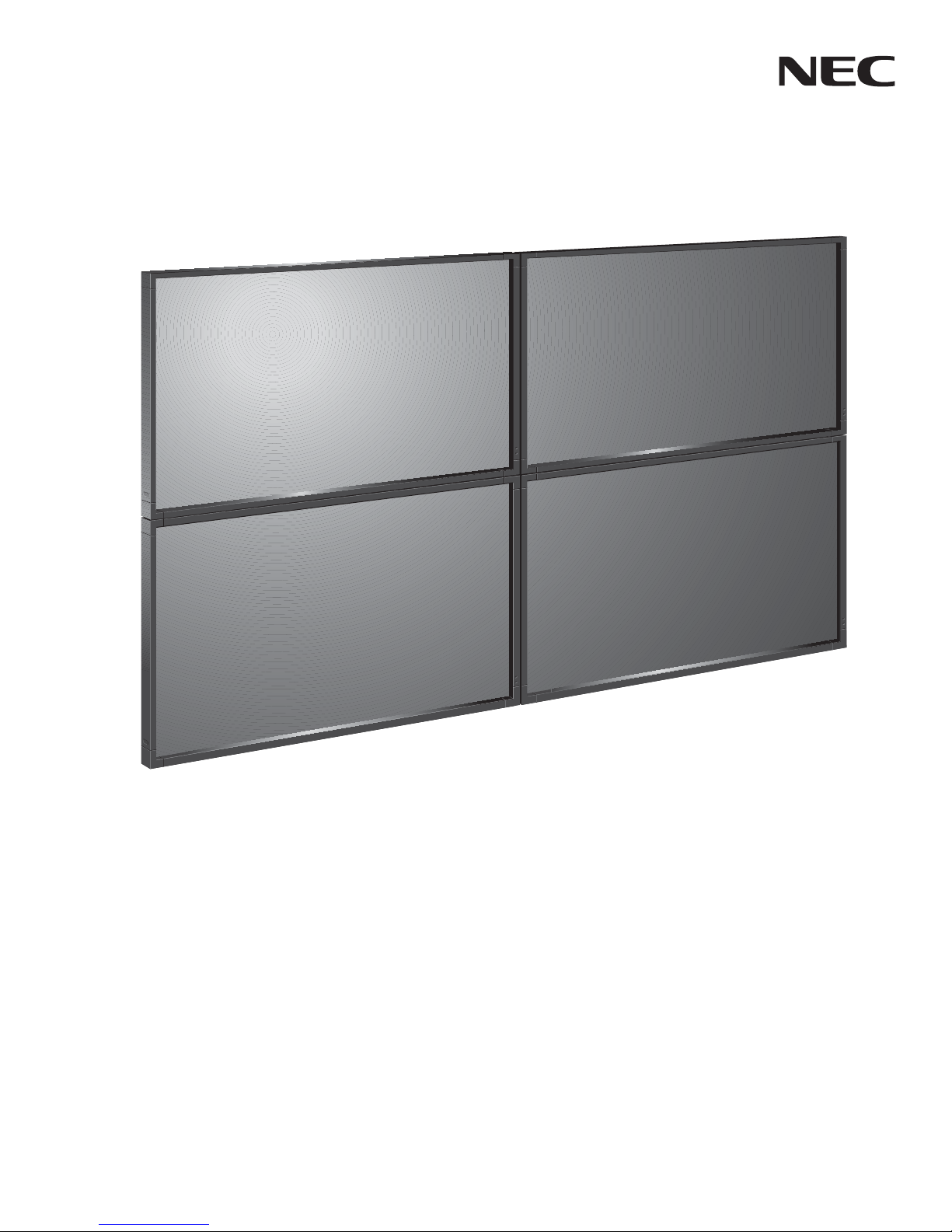

2x2 LCD TileMatrix Video Wall Solution

Installation and Assembly for NEC models: P401 and P461 with

PerfectAlign™ Video Bracket*

Install the PerfectAlign™ Video Wall Brackets*

Please refer to the Installation Instructions provided by Digital Factory Digital Media Solutions. A 2x2 Video Wall

set up requires a total of four PerfectAlign™ Video Wall Brackets.

Mount the Displays

Note: Power and signal should be present at the wall or load bearing structure prior to hanging the

Displays. Each display should be connected to power and signal prior to placing each on the bracket.

Use of an Isobar6 surge suppressor is highly recommended to prevent damage on the Displays and system

crashes. A minimum of two technicians should be utilized for Display mounting, three is recommended.

Prepare all NEC Displays for mounting by installing the Display mounting screws(with washer stack ups)

provided by Digital Factory. The screws are placed on the inside ten(10) mounting holes matching the

PerfectAlign™ bracket.

2Please refer to the Installation Instructions provided by Digital Factory Digital Media Solutions.

Connect the Cables

Use the TileMatrix feature to setup the 2x2 Video Wall

The TileMatrix feature of the NEC Display allows one image to be expanded and displayed over a 2x2 Video Wall

setup.** This is accessed through the OSD(On-Screen Display) Controls under the “MULTI-DISP” main menu icon.

Under the “TileMatrix” sub-menu, enable the feature and set the necessary parameters that match the 2x2

Video Wall setup.

Use BNC cables to connect the NEC Displays.

**Up to twenty ﬁve(25) NEC Displays may be used for a multiple display set up using the TileMatrix feature.

Display 1

Display 2

Display 4

Display 3

RGB/HV IN

RGB/HV OUT

RGB/HV IN

BNC x 5

Mini D-sub 15 pin

To analog RGB output

To RGB/HV IN

To RGB/HV OUT

WIRE CONNECTION

Red Red

Green Green

Blue Blue

Black H-Sync

Yellow V-Sync

NOTE: Make sure all BNC cables

are connected correctly.

5-BNC CABLE GUIDE

TileMatrix Setup in Advanced Option Menu

The TileMatrix feature located in the “Advanced Option” menu in the OSD(On-Screen Display) Controls. While

location may vary depending on the model, the setup procedures remain the same.

• The “TileMatrix” feature allows one image to be displayed over multiple screens.

• POSITION: Set the position whithin the matrix for each display.

• TILE COMP: Works in tandem with “TileMatrix” to compensate for the width of the tiled bezels in order to

accurately display the image.

• ENABLE: Select “YES”, to expand the signal to the selected settings.

TILE COMP using 4 displays(black area represents Display frames).

“Tile Comp” OFF “Tile Comp” ON

• The “EXPANSION” mode will be set to “FULL” when the “TileMatrix” is activated. The display number is the

location of the display in the expanded screen.

Display 3

Display 1

Display 4

Display 2

Display 3

Display 1

Display 4

Display 2

ADVANCED OPTION

NEXT RETURN EXIT MENUSEL

MONITOR ID

IR CONTROL

HEAT STATUS

POWER ON DELAY

DATE & TIME

SCHEDULE

ADVANCED OPTION RESET

H MONITORS 2

V MONITORS 2

POSITION 1

TILE COMP

YES

ENABLE

YES

/ NO

EXIT MENUADJ

+–

SEL RETURN

SET EXIT GO TO

EXIT

GO TO

TILEMATRIX

Solution mur d’images TileMatrix (matrice mosaïque) LCD 2x2

Installation et montage des modèles NEC : P401 et P461 avec support* de

moniteur PerfectAlign™

*PerfectAlign™ est une marque déposée de Digital Factory. Brevet en instance. Tous doits réservés.

Installation des supports* de mur d’images PerfectAlign™*

Veuillez vous reporter aux instructions d’installation fournies par Digital Factory Digital Media Solutions. La

conﬁguration d’un mur d’images 2x2 exige au total quatre supports de mur d’images PerfectAlign™.

Montez les moniteurs

Veuillez vous reporter aux instructions d’installation fournies par Digital Media Solutions de Digital Factory.

Montez les moniteurs

Veuillez vous reporter aux instructions d’installation fournies par Digital Media Solutions de Digital Factory.

Remarque : l’alimentation et un signal doivent être présents au mur ou sur la structure de support

préalablement à l’accrochage des moniteurs. Chaque moniteur doit être connecté à

l’alimentation et au signal avant d’être placé sur le support. L’utilisation d’un parasurtenseur

Isobar6 est vivement recommandée pour prévenir tout endommagement des moniteurs et tout

plantage du système. Alors que le montage des moniteurs exige au moins deux techniciens, la

présence de trois techniciens est recommandée. Pour préparer tous les moniteurs NEC au montage,

installez les vis de montage de l’écran(en empilant les rondelles) fournies par Digital Factory. Les vis

se placent à l’intérieur des dix(10) trous de montage correspondant au support PerfectAlign™.

Connectez les câbles

Utilisez des câbles BNC pour connecter les moniteurs NEC.

GUIDE DE CÂBLE 5-BNC

FIL CONNEXION

Rouge Rouge

Vert Vert

Bleu Bleu

Noir H-Sync

Jaune V-Sync

REMARQUE : Assurez-vous

que tous les

câbles BNC sont

correctement

connectés.

**Il est possible d’assembler jusqu’à vingt-cinq(25) moniteurs NEC pour conﬁgurer un afﬁchage multiple à l’aide de la fonction TileMatrix.

La fonction TileMatrix des moniteurs NEC permet l’extension d’une image et son afﬁchage sur une conﬁguration

de mur d’images 2x2.** Pour accéder à cette fonction, utilisez les contrôles OSD(On-Screen Display - Afﬁchage à

l’écran) sous l’icône du menu principal « MULTI-DISP ». Sous le sous-menu « TileMatrix »(Matrice mosaïque), activez

la fonction et conﬁgurez les paramètres nécessaires correspondant à la conﬁguration d’un mur d’images 2x2.

Utilisez la fonction TileMatrix(matrice mosaïque) pour conﬁgurer

le mur d’images 2x2

BNC x 5

SORTIE RVB/HV

À SORTIE RVB/HV

À ENTRÉE RVB/HV

Moniteur 1

Moniteur 2

Moniteur 4

Moniteur 3

À sortie RVB analogue

Mini D-sub 15 broches

ENTRÉE RVB/HV SORTIE RVB/HV

ENTRÉE RVB/HV

Source d’entrée

Article du menu principal

Icônes du menu principal

Sous-menu

MULTI-DPS :

ID MONITEUR

CONTRÔLE IR

TILEMATRIX (MATRICE MOSAÏQUE)

DÉLAI DE MISE SOUS TENSION

VOYANT D’ALIMENTATION

RÉINIT AFFICH MULTIPLES

MONITEURS H

MONITEURS V

POSITION

TILE COMP

ACTIVER

"MMFS3nHMBHF

Paramètres de réglage

Guide des touches

OUI /NON

4nMFDU SET 3FUPVS'FSNFS

EXIT

La fonction TileMatrix qui ﬁgure dans le menu « Advanced Option »(Option avancée) des contrôles OSD(On-

Screen Display - Afﬁchage à l’écran). Quoique l’emplacement puisse varier selon le modèle, les procédures

d’installation demeurent identiques.

• La fonction « TileMatrix »(Matrice mosaïque) permet l’afﬁchage d’une image sur plusieurs écrans.

• POSITION : Conﬁgurez la position de chaque moniteur au sein de la matrice.

• TILE COMP(COMP MOSAÏQUE) : Fonctionne en conjonction avec la fonction « TileMatrix » pour compenser

pour la largeur des bords des moniteurs placés en mosaïque de sorte à afﬁcher l’image avec précision.

• ACTIVER : Sélectionnez « YES »(OUI) pour étendre le signal aux paramètres sélectionnés.

TILE COMP utilisant 4 moniteurs(la zone noire représente les cadres des moniteurs).

« Tile Comp » OFF(DÉSACTIVÉ) « Tile Comp » ON(ACTIVÉ)

• Le mode « EXPANSION »(EXTENSION) sera conﬁguré sur « FULL » (PLEIN) lorsque la fonction « TileMatrix »

sera activée. Le numéro d’écran indique l’emplacement de cet écran dans l’afﬁchage étendu.

SET EXIT

ALLER

ÉTAT THERMIQUE

DATE ET HEURE

CALENDRIER

AVANCÉE RÉINIT D’OPTION

OPTION AVANCÉE

4c- 3c(-

4c- 3&5063

EXIT

EXIT MENU

3&5063"7"/$c&

MONITEURS H 2

MONITEURS V 2

POSITION 1

TILE COMP OUI / NON

ACTIVER OUI / NON

&9*5.&/6

ID MONITEUR

CONTRÔLE IR

TILEMATRIX (MATRICE MOSAÏQUE)

DÉLAI DE MISE SOUS TENSION

TILEMATRIX (MATRICE MOSAÏQUE)

°

ALLER

Moniteur 3

Moniteur 1

Moniteur 4

Moniteur 2

Moniteur 3

Moniteur 1

Moniteur 4

Moniteur 2

Conﬁguration de Tile Matrix(matrice mosaïque)en option avancée

Instalación y ensamblaje de modelos NEC: P401 y P461 con

PerfectAlign™ Soporte de video*

Pantalla de video LCD TileMatrix 2x2

Instale el monitores

Vea las Instrucciones de instalación proporcionadas por Digital Factory Digital Media Solutions. La instalación

de una pantalla de video 2x2 requiere un total de cuatro soportes para la pantalla de video de PerfectAlign™.

Vea las Instrucciones de instalación proporcionadas por Digital Factory Digital Media Solutions.

Nota: Debe haber electricidad y señal en la pared o una estructura resistente de carga antes de colocar los

monitores. Cada monitor debe conectarse a la toma de corriente y señal antes de ser colocados en

el soporte. Se recomienda utilizar un supresor de carga Isobar6 para prevenir caídas del sistema y

daño a los monitores. Se recomienda que se utilicen tres técnicos para el montaje de los monitores, pero

debe utilizarse dos como mínimo. Prepare todos los monitores NEC a montar colocando los tornillos de

montaje de los monitores(con las arandelas) proporcionados por Digital Factory. Los tornillos se colocan

en los diez(10) agujeros de montaje interiores que coinciden con el soporte PerfectAlign™.

Instale el soporte* de la pantalla de video PerfectAlign™
