NeoMounts NM-W440BLACK Bedienungsanleitung

NM-W440BLACK

TV wall mount

TV wandsteun

TV Wandhalterung

Support mural pour TV

Supporto TV a parete

Soporte de pared para TV

Suporte de parede para TV

Vægbeslag TV

TV veggfeste

TV-väggfäste

TV seinäteline

Uchwyt ścienny do TV

Nástěnný držák na TV

Nástenný držiak na TV

Suport montare televizor pe perete

292mm

min45mm-max508mm

72mm

400mm

300mm

450mm

240mm

200mm

100mm

75mm

450mm

400mm

300mm

220mm

200mm

100mm

75mm

WWW.NEOMOUNTS.COM

INSTRUCTION MANUAL

PARTS

NM-W440BLACK

75x75 -

400x400 mm

0-25 kg |

0-55,1 lbs

4-51 cm

Remove the covers

Verwijder de afdekkappen

Entfernen der Abdeckung

Retirez les capuchons

Rimuovere le coperte

Retire las tapas de la cubierta

Remova as tampas

Zdejmij osłony

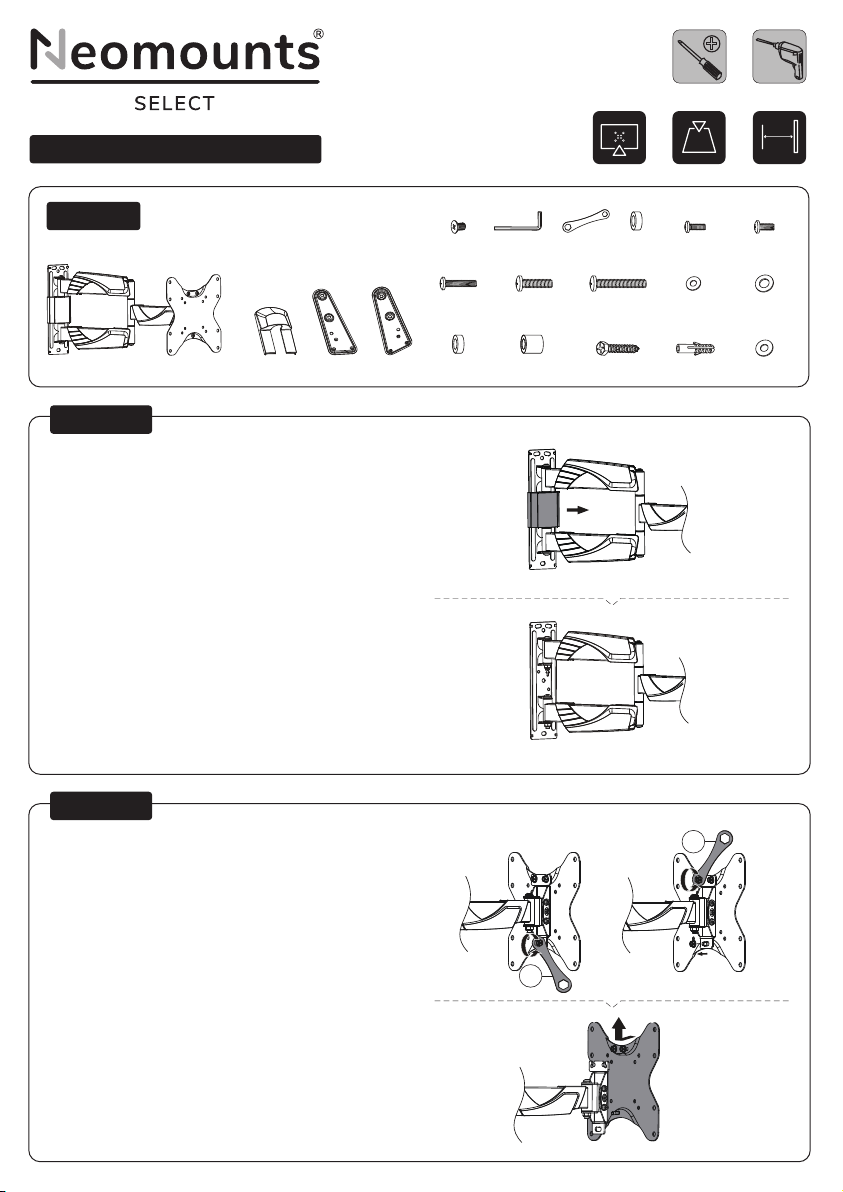

STEP 1

Remove the VESA plate from the mount

Verwijder de VESA plaat van de steun

Entfernen Sie der VESA-Platte von die Halterung

Retirez la plaque VESA du support

Rimuovere la piastra VESA dal supporto

Desconecte la placa VESA del soporte

Remova a placa VESA do suporte

Zdejmij płytkę VESA z uchwytu

STEP 2

Tool Drill

A. (x1) B. (x2) C. (x2) D. (x2)

E. (x8)

M-H. (x8) M-I. (x8) W-A. (x4) W-B. (x4) W-C. (x4)

F. (x1) G. (x1) H. (x4) M-A. M5x14

(x4)

M-B. M6x14

(x4)

M-C. M6x30

(x4)

M-D. M8x30

(x4)

M-E. M8x50

(x4)

M-F. D5

(x4)

M-G. D8

(x4)

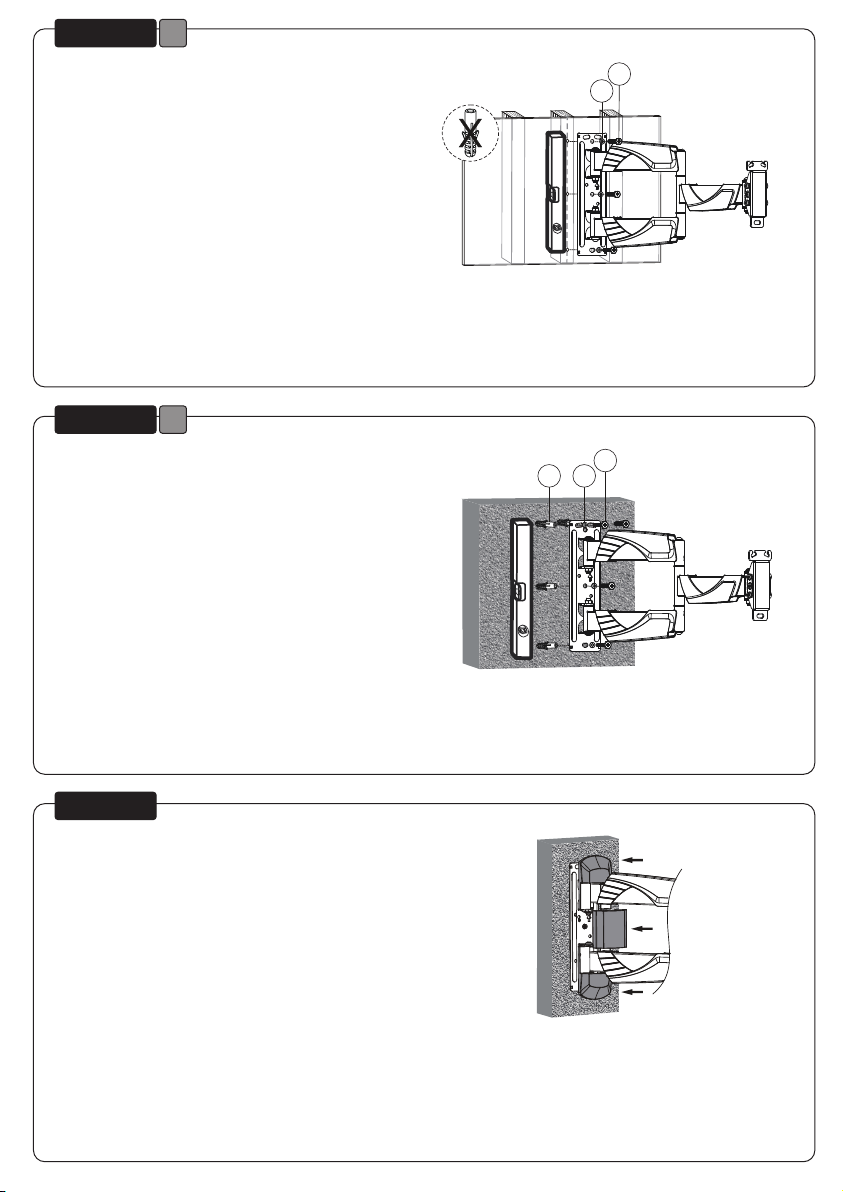

Install the wall plate on a wooden stud

Bevestig de muurbeugel aan een houten balk

Befestigen die Halterungsplatte auf einem Holzbalken

Installez la plaque murale sur un mur en bois ou en

plaque au platre

Installare la piastra di parete su un perno in legno

Fije el soporte de pared a una viga de madera

Instale a placa do suporte de parede num poste de

madeira

Zamontuj płytę ścienną do drewnianej powierzchni

Install the wall plate on a solid brick or concrete wall

Bevestig de muurbeugel aan een stevige stenen of

betonnen muur

Befestigen die Halterungsplatte an einer Wand

Installez la plaque murale sur un mur de brique ou de

béton

Installare la piastra di parete su un muro di mattoni o

cemento

Fije el soporte de pared a una piedra sólida o muro de

hormigón

Instale a placa do suporte de parede numa parede

Zamontuj płytę ścienną do ściany z cegły lub betonu

Place the covers

Plaats de afdekkappen

Abdeckung montieren

Placez les capuchons de protection

Metti le coperte

Coloque las tapas de la cubierta

Coloque as tampas

Umieść osłony

STEP 4

STEP 3

W-A

W-C

W-CW-B

W-A

Install the adapter brackets

Bevestig de adapter steunen

Montage die Halterungsschienen

Installation des supports d'adaptateur

Il montaggio del adattatore

Coloque los soportes del adaptador

Instalação de braços adaptadores

Zainstaluj ramiona uchwytu

STEP 5

Attach the VESA plate to the screen

Bevestig de VESA plaat aan het scherm

VESA-Platte am Monitor ﬁxieren

Fixez la plaque VESA à l'écran

Collegamento del piatto VESA al monitor

Coloque la placa VESA en la pantalla

Colocar a placa VESA no monitor

Montaż płytki VESA do monitora

STEP 6

VESA 300x300,400x400 (Unit: mm)

VESA 400x200 (Unit: mm)

400mm

300mm

400mm

300mm

400mm

300mm

200mm

* Not Included

M-A M-B

M-F M-G

Use spacers if necessary

Gebruik afstandhouders indien nodig

Montage der Distanzscheiben wenn nötig

Utilisez des entretoises si nécessaire (selon la forme de

votre écran)

Utilizzare distanziatori, se necessario

Use espaciadores si es necesario

Utilize separadores se necessário

Użyj dystansów jeśli jest taka potrzeba

OPTION

Use spacers if necessary

Gebruik afstandhouders indien nodig

Montage der Distanzscheiben wenn nötig

Utilisez des entretoises si nécessaire (selon la forme de

votre écran)

Utilizzare distanziatori, se necessario

Use espaciadores si es necesario

Utilize separadores se necessário

Użyj dystansów jeśli jest taka potrzeba

OPTION

* Not Included

M-C M-D M-C M-D

M-G

M-E

M-G

M-H

M-I

M-G

M-C M-D

M-G

M-H

M-E

M-G

M-E

M-G

M-E

M-I

M-I M-I

M-I

M-H

M-H M-H

Attach the screen onto the bracket and secure it

Bevestig het scherm aan de muursteun en zet vast

Montage und Sicherung des Bildschirm an die Halterung

Accrochez l'écran sur le support et ﬁxez-le

Appendere lo schermo sulla staffa e ﬁssarlo

Cuelgue la pantalla en el soporte y asegúrela

Pendure a tela no suporte e prenda-a

Zawieś ekran na wsporniku i zabezpiecz go

STEP 7

Run cable through the cable cover

Leid de kabel(s) door de kabelgoot

Kabel durch die Kabelabdeckung führen

Positionnez vos câbles dans les chemins prévus à cet

effet

Far passare il cavo attraverso la copertura del cavo

Pase el (los) cable (s) a través de la bandeja para cables

Passe o cabo pela tampa do cabo

Przeprowadź kabel przez osłonę kabla

STEP 8

Adjust the torques

Stel het koppel in

Einstellen des Drehmoments

Réglagez les couples

Regolazione della coppia

Ajuste el tornillo

Ajustar os parafusos

Dostsosuj siłę docisku regulacji obrotu monitora

STEP 9

Adjust the mount to your desired position

Stel de steun in op de gewenste positie

Positionieren die Halterung in der gewünschten Position

Ajustez le support à la position souhaitée

Regolare il supporto nella posizione desiderata

Establecer el soporte en la posición deseada

Ajuste o suporte na posição desejada

Dostosuj pozycję uchwytu do twoich wymagań

STEP 10

+10°

-15°

+3° -3°

180°

180° 180°
