NETGEAR DGN2200v1 Bedienungsanleitung

Januar 2010

208-10497-03

v1.0

NETGEAR, Inc.

350 East Plumeria Drive

San Jose, CA 95134 USA

Installationshandbuch

für den Wireless-N 300

Modemrouter DGN2200B

Marken

NETGEAR und das NETGEAR-Logo sind Marken von Netgear, Inc. Microsoft, Windows und Windows NT sind

eingetragene Marken der Microsoft Corporation. Andere Marken- und Produktnamen sind eingetragene Marken oder

Marken der jeweiligen Inhaber.

Nutzungsbedingungen

Zur Verbesserung des internen Designs, des Betriebs und/oder der Zuverlässigkeit behält NETGEAR sich das Recht vor,

die in diesem Dokument beschriebenen Produkte ohne vorherige Ankündigung zu ändern.

NETGEAR lehnt im Zusammenhang mit dem Einsatz oder der Anwendung der hier beschriebenen Produkte oder

Schaltpläne jegliche Haftung ab.

iii

Inhalt

Installationshandbuch für den Wireless-N 300 Modemrouter DGN2200B

Ihr Wireless Router

Auspacken des Routers .....................................................................................................1

Hardware-Funktionen .........................................................................................................2

Vorderseite des Routers ..............................................................................................3

Rückseite des Routers.................................................................................................5

Etikett des Routers.......................................................................................................6

Positionieren des Wireless Routers....................................................................................6

Installieren des Wireless-N Modemrouters.........................................................................7

Installieren des Routers mithilfe des Smart Wizard Installationsassistenten

Der Smart Wizard Installationsassistent.............................................................................9

Anmelden am Router nach der Installation ......................................................................10

Aktualisieren der Firmware des Wireless-N Modemrouters .............................................11

Installieren des Routers ohne den Setup-Assistenten

ADSL-Mikrofilter ...............................................................................................................13

ADSL-Mikrofilter.........................................................................................................13

ADSL-Mikrofilter mit eingebautem Splitter .................................................................13

Anschließen des Wireless-N Modemrouters ....................................................................14

Überprüfen der Verbindung ..............................................................................................17

Einrichten des Routers für den Internetzugang ................................................................18

Konfigurieren Ihres WLANs

Einrichten der WLAN-Einstellungen .................................................................................20

Manuelles Einrichten der SSID und der Wireless-Sicherheitseinstellungen..............21

Konfigurieren des WLANs mithilfe von „Push 'N' Connect“ (WPS) ............................22

Fehlerbehebung

Basisbetrieb......................................................................................................................26

Die Power-LED leuchtet nicht ....................................................................................27

Power-LED leuchtet rot..............................................................................................27

LAN-LEDs leuchten nicht...........................................................................................27

Aufforderung zum erneuten Laden der Firmware wird angezeigt..............................27

Anmeldung am Router nicht möglich................................................................................28

Internetverbindung............................................................................................................28

ADSL-LED..................................................................................................................29

Abrufen einer Internet-IP-Adresse .............................................................................30

Fehlerbehebung im Zusammenhang mit PPPoE und PPPoA ...................................31

Fehlerbehebung im Zusammenhang mit dem Internetzugriff ....................................31

Fehlerbehebung von TCP/IP-Netzwerken mit dem Ping-Dienstprogramm ......................32

Testen des LAN-Pfads zum Router ...........................................................................32

Testen des Pfads vom Computer zu einem entfernten Gerät....................................33

Wiederherstellen von Werkseinstellungen und Passwort.................................................34

Verwenden der Reset-Taste zum Zurücksetzen des Routers ...................................34

Technische Daten

Allgemeine Daten .............................................................................................................35

Werkseitige Voreinstellungen ...........................................................................................36

Weiterführende Dokumente

Registrierung und Zertifizierungen

Ihr Wireless Router 1

Ihr Wireless Router

Herzlichen Glückwunsch zum Kauf eines NETGEAR® Hochgeschwindigkeits-Wireless Routers,

des Wireless-N 300 Modemrouter DGN2200Bs.

Bevor Sie mit der Installation Ihres Routers beginnen, überprüfen Sie bitte den Packungsinhalt

(siehe „Auspacken des Routers“ auf Seite 1). Machen Sie sich mit der Vorder- und Rückseite Ihres

Routers – vor allem mit den LEDs – und den wichtigen Angaben auf dem Etikett vertraut (siehe

„Hardware-Funktionen“ auf Seite 2). Lesen Sie anschließend den Abschnitt „Positionieren des

Wireless Routers“ auf Seite 6 und wählen Sie einen optimalen Standort für die Installation Ihres

Routers.

In diesem Kapitel wird beschrieben, wie der Wireless-N Modemrouter in Ihrem LAN (Local Area

Network) eingerichtet und mit dem Internet verbunden wird. Es wird erläutert, wie der Wireless-N

Modemrouter für den Internetzugang konfiguriert wird und wie Sie drahtlose Netzwerkverbindungen

einrichten können.

Auspacken des Routers

In der Produktpackung sollten folgende Teile enthalten sein:

• Wireless-N 300 Modemrouter DGN2200B

• ein aufsteckbarer Fuß für den Wireless-N Modemrouter

• Netzteil (je nach Region unterschiedlich)

• Netzwerkkabel (Kategorie 5)

• ADSL-Anschlusskabel mit RJ-11-Stecker

• Mikrofilter (nicht in allen Ländern; Art und Anzahl unterschiedlich)

•Ressourcen-CD mit folgendem Inhalt:

– Smart Wizard Installationsassistent

– Dieses Handbuch

– Garantie- und Supportinformation

Falls eines dieser Elemente fehlt, beschädigt oder das falsche Modell ist, wenden Sie sich bitte an

Ihren NETGEAR-Fachhändler. Bewahren Sie den Karton sowie das Original-Verpackungsmaterial

für den Fall auf, dass Sie das Produkt zu einem späteren Zeitpunkt zur Reparatur einsenden müssen.

Platzieren Sie den Router an einem geeigneten Standort: in der Nähe einer Steckdose und (für Ihre

kabelgebundenen Computer) in Reichweite der Netzwerkkabel.

Ihr Wireless Router 2

So bereiten Sie die Installation Ihres Routers vor:

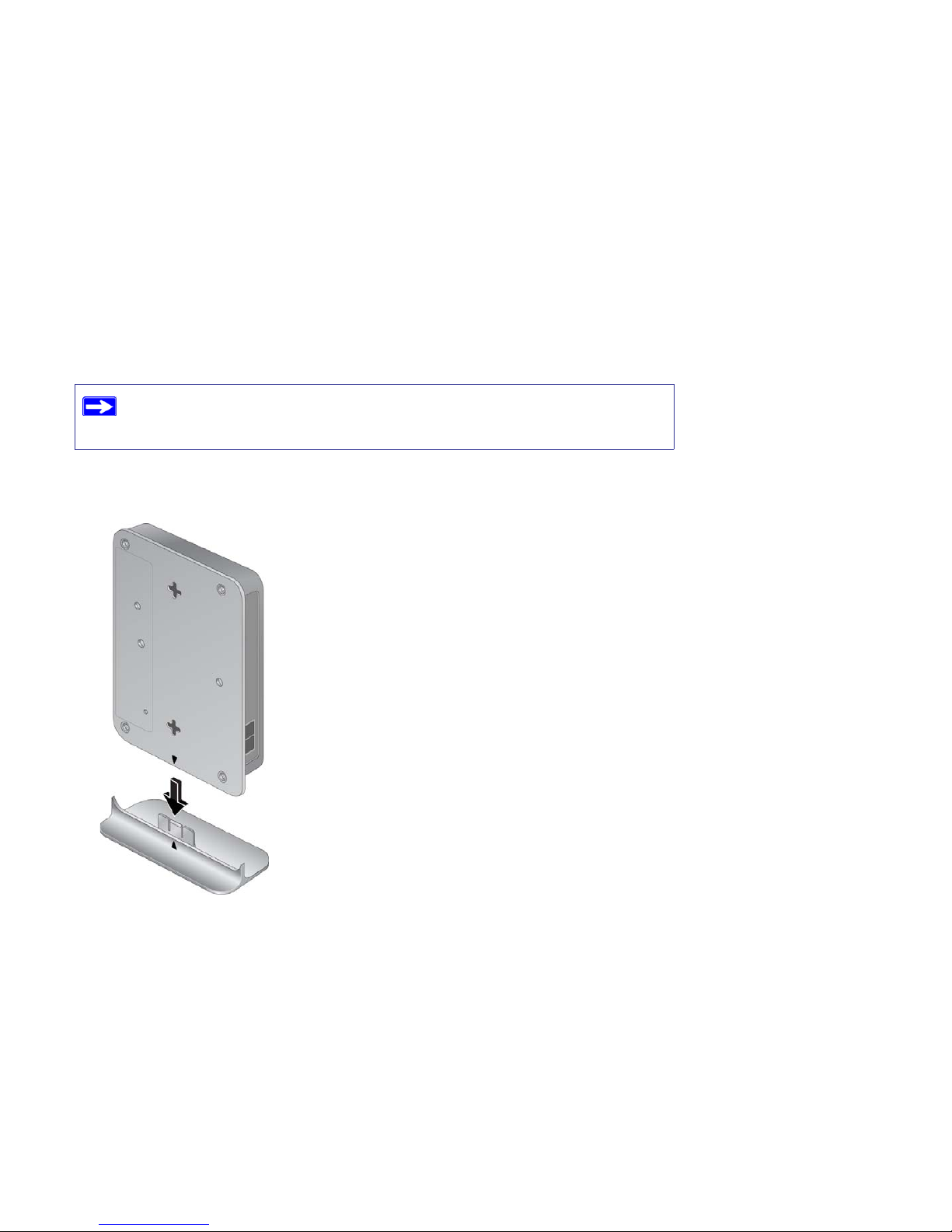

1. Richten Sie Ihren Wireless-N Modemrouter vertikal aus.

2. Stecken Sie den Router auf den im Lieferumfang enthaltenen Fuß (siehe Abbildung 1).

3. Platzieren Sie den Router an einem geeigneten Standort: in der Nähe einer Steckdose und

(für Ihre kabelgebundenen Computer) in Reichweite der Netzwerkkabel.

Hardware-Funktionen

Vor dem Installieren und Anschließen des Routers sollten Sie sich mit der Vorder- und Rückseite

des Routers vertraut machen, vor allem mit den LEDs an der Vorderseite.

Der Wireless-N Modemrouter verfügt über drahtlose interne Antennen. Um die

bestmögliche WLAN-Verbindung zu erzielen, platzieren Sie den Fuß (im Lieferumfang

enthalten) so, dass Ihr Wireless-N Modemrouter mit dem Logo nach oben zeigt.

Abbildung 1

Ihr Wireless Router 3

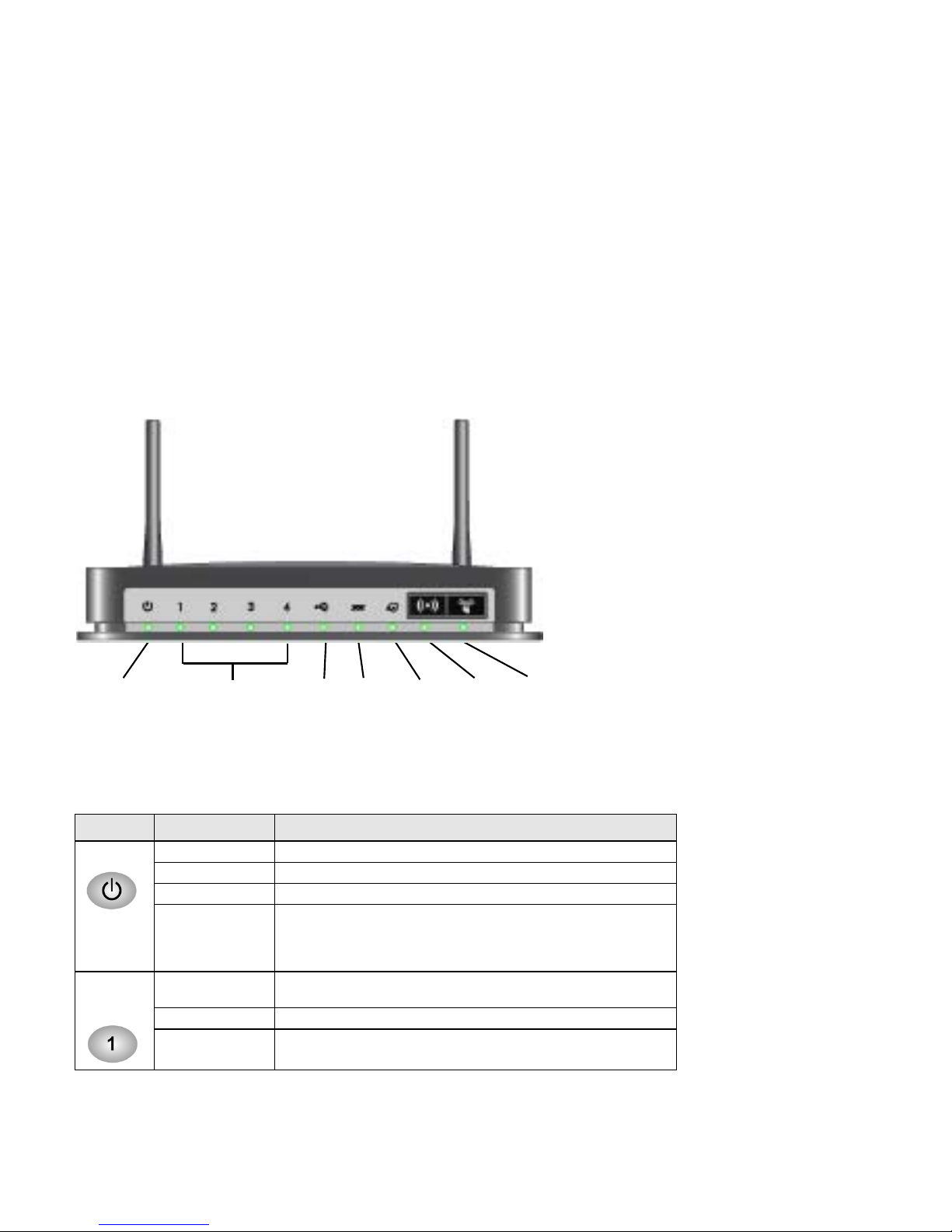

Vorderseite des Routers

An der unten abgebildeten Vorderseite des Wireless-N Modemrouters befinden sich Status-LEDs.

Anhand der LEDs können Sie den Status und die Verbindungen überprüfen. In der folgenden

Tabelle werden alle LEDs und Tasten an der Vorderseite des Wireless-N Modemrouters erklärt.

Abbildung 2

Tabelle 1. Erklärungen zu LEDs und Tasten an der Vorderseite

LED LED-Anzeige Beschreibung

Strom Grün Leuchtet grün. Der Router wird mit Strom versorgt.

Rot Fehler beim Selbsttest zum Systemstart oder Fehlfunktion des Geräts.

Aus Der Router wird nicht mit Strom versorgt.

Werkseinstellungen Leuchtet kurz auf, wenn die Reset-Taste sechs Sekunden lang

gedrückt wird, und blinkt dreimal rot, wenn sie losgelassen wird. Sie

wechselt zu grün, wenn das Gateway auf die Werkseinstellungen

zurückgesetzt wird.

LAN-

Anschlüsse

1–4

Grün Der lokale Port hat eine Netzwerkverbindung zu einem angeschlossenen

Gerät erkannt.

Blinkt grün Daten werden übertragen oder empfangen.

Aus An diesem Port wurde keine Verbindung erkannt.

Power LAN-Ports 1–4 USB DSL WLAN WPSInternet

Ihr Wireless Router 4

USB Aus • Kein USB-Gerät angeschlossen.

•Hardware sicher entfernen wurde aktiviert.

• Am Gerät ist ein Fehler aufgetreten.

Grün USB-Gerät ist betriebsbereit.

Blinkt grün USB-Gerät wird verwendet.

DSL Grün Der ADSL-Port ist mit der Gegenstelle Ihres Providers synchronisiert.

Blinkt grün ADSL-Verbindungsaufbau – ADSL wird mit dem DSLAM Ihres

Providers synchronisiert.

Aus Das Gerät ist ausgeschaltet oder es besteht keine IP-Verbindung.

Internet-Port Grün Internetverbindung besteht. Wird die Internetverbindung bei

bestehender ADSL-Verbindung aufgrund einer Leerlauf-

Zeitüberschreitung unterbrochen, leuchtet die grüne Anzeige weiterhin.

Wird die Verbindung aus einem anderen Grund unterbrochen, erlischt

die Anzeige.

Rot IP-Verbindung ist fehlgeschlagen (keine DHCP-Antwort, keine

PPPoE-Antwort, PPPoE-Authentifizierung fehlgeschlagen usw.).

Blinkt grün Datenübertragung über den ADSL-Port.

Aus Keine Internetverbindung erkannt oder Gerät im Bridge-Modus.

WLAN Grün Der integrierte Wireless Access Point ist aktiviert.

Blinkt grün Daten werden über die drahtlose Verbindung übertragen oder

empfangen.

Aus Der Wireless Access Point ist deaktiviert.

WPS Grün WPS-Wireless-Sicherheitseinstellungen sind aktiviert.

Blinkt grün Das Gerät bietet zwei Minuten, um die Sicherheitseinstellungen zu

synchronisieren.

Aus WPS ist weder eingerichtet noch aktiviert.

Taste Beschreibung

WLAN

Ein/Aus

Schalten Sie das WLAN am Wireless-N Modemrouter ein und aus. Das WLAN ist

standardmäßig eingeschaltet. Die LED unter dieser Taste zeigt an, ob das WLAN ein- oder

ausgeschaltet ist.

Push 'N'

Connect

(WPS)

Nach dem Drücken dieser Taste hat der Wireless-N Modemrouter zwei Minuten Zeit, eine

Verbindung zu anderen WPS-fähigen Geräten herzustellen. Weitere Informationen zur

Verwendung der WPS-Methode für die Einrichtung von Sicherheitseinstellungen finden Sie

unter „Konfigurieren des WLANs mithilfe von „Push 'N' Connect“ (WPS)“ auf Seite 22.

Tabelle 1. Erklärungen zu LEDs und Tasten an der Vorderseite (Fortsetzung)

LED LED-Anzeige Beschreibung

Ihr Wireless Router 5

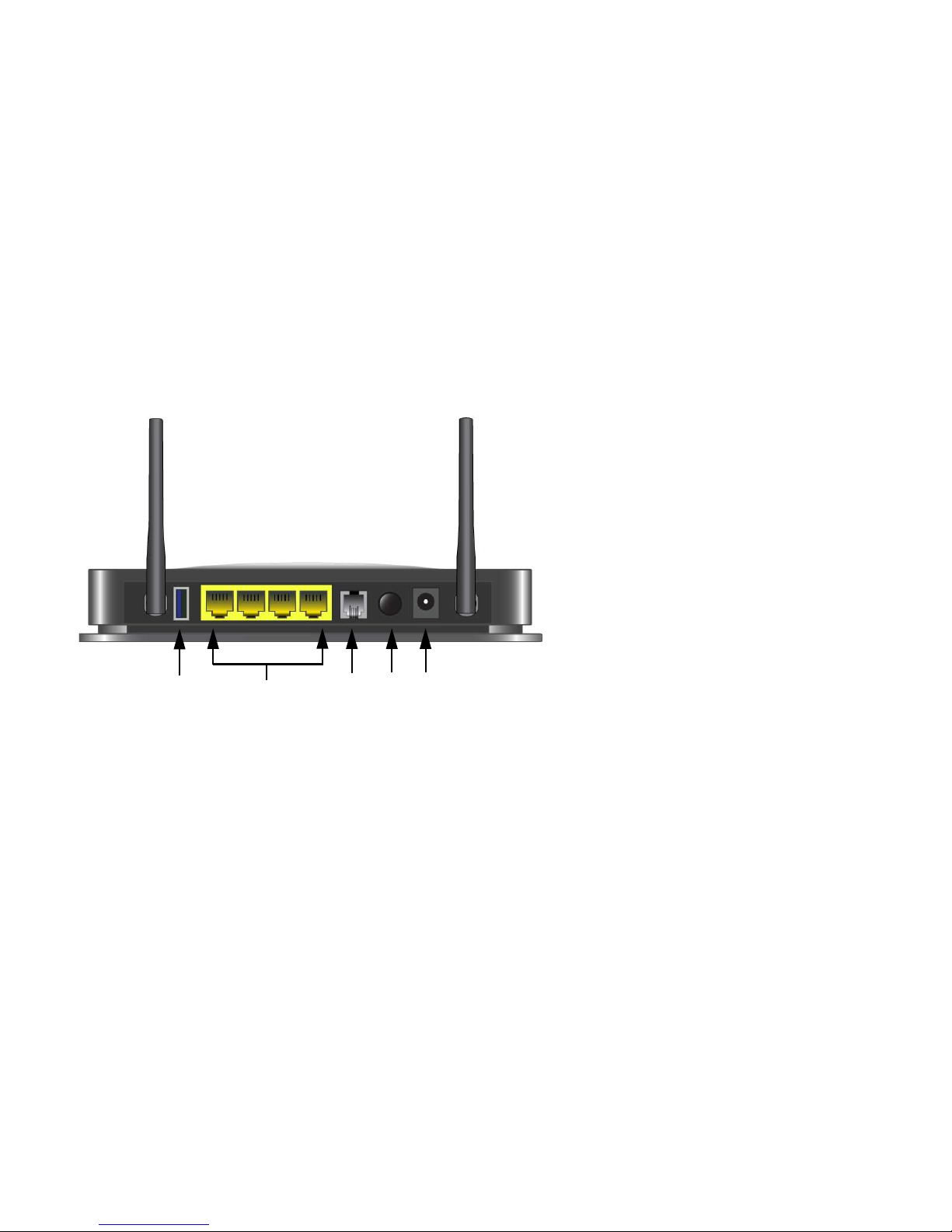

Rückseite des Routers

An der Rückseite des Wireless-N Modemrouters befinden sich Anschlüsse und Ports.

Von links nach rechts finden Sie an der Rückseite die folgenden Elemente:

1. USB-Port für USB-Speichersticks, USB-Festplatten und andere Speichergeräte zur Freigabe

von Medien über den USB-Port.

2. Vier RJ-45 LAN-Ports zur Verbindung des Wireless-N Modemrouters mit lokalen Computern.

3. RJ-11 ADSL-Port zur Verbindung des Wireless-N Modemrouters mit einer ADSL-Leitung.

4. Ein-/Ausschalter.

5. Anschluss für das Netzteil.

Abbildung 3

124

3 5

Ihr Wireless Router 6

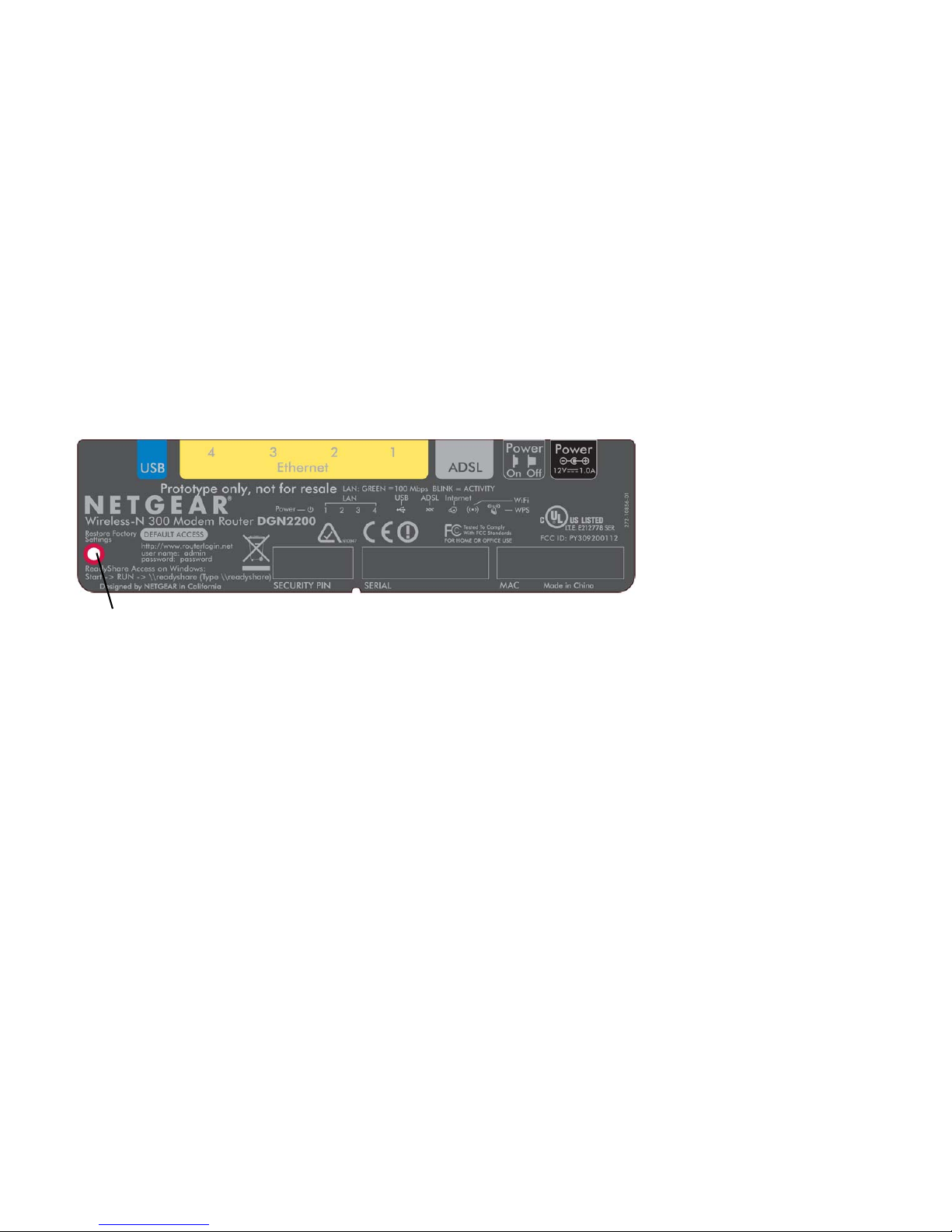

Etikett des Routers

Das Etikett auf der Unterseite des Wireless-N Modemrouters zeigt die MAC-Adresse,

Seriennummer, Sicherheits-PIN und die werkseitigen Anmeldedaten des Routers.

Positionieren des Wireless Routers

Der Wireless-N Modemrouter ermöglicht Ihnen den Zugriff auf Ihr Netzwerk von praktisch jedem

Standort innerhalb des WLAN-Radius. Durch die richtige Aufstellung des WLAN-Routers können

Sie den WLAN-Radius vergrößern. Zum Beispiel kann die Reichweite des Signals durch die

Stärke und Anzahl der Wände, die das Signal durchdringen muss, eingeschränkt sein. Platzieren

Sie den Router wie folgt:

• möglichst nahe am Zentrum des Bereichs, in dem sich Ihre Computer und anderen Geräte

befinden, vorzugsweise „in Sichtverbindung“ zu allen WLAN-Geräten.

• in der Nähe einer Steckdose und in Reichweite der Netzwerkkabel Ihrer kabelgebundenen

Computer.

• in erhöhter Position wie beispielsweise auf einem Wandregal, wobei sich zwischen dem

Wireless-N Modemrouter und den anderen Geräten möglichst wenige Wände und Decken

befinden sollten.

• nicht in der Nähe elektronischer Geräte, die Störungen verursachen können (z. B.

Deckenventilatoren, Alarmanlagen, Mikrowellengeräte oder der Basisstation eines

schnurlosen Telefons).

Abbildung 4

Wiederherstellen von Werkseinstellungen und Passwort. 6 Sekunden lang drücken, um den

Router auf die Werkseinstellungen zurückzusetzen.

Andere Handbücher für DGN2200v1

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Andere NETGEAR WLAN-Router Handbücher

NETGEAR

NETGEAR WNDR3400 - N600 Wireless Dual Band Router Benutzerhandbuch

NETGEAR

NETGEAR WGR614 Bedienungsanleitung

NETGEAR

NETGEAR N300 Bedienungsanleitung

NETGEAR

NETGEAR N600 DGND3700v2 Bedienungsanleitung

NETGEAR

NETGEAR WNR612v2 - Wireless-N 150 Router Bedienungsanleitung

NETGEAR

NETGEAR Nighthawk D7000 Bedienungsanleitung

NETGEAR

NETGEAR MR814 v3 Bedienungsanleitung

NETGEAR

NETGEAR DG834G v5 Bedienungsanleitung

NETGEAR

NETGEAR R6850 Bedienungsanleitung

NETGEAR

NETGEAR DGN2200v1 Bedienungsanleitung

NETGEAR

NETGEAR DG834N Bedienungsanleitung

NETGEAR

NETGEAR WNR1000-2VCNAS Bedienungsanleitung

NETGEAR

NETGEAR JNR3000 Stücklistenhandbuch

NETGEAR

NETGEAR R6300v2 Bedienungsanleitung

NETGEAR

NETGEAR PR2000 Bedienungsanleitung

NETGEAR

NETGEAR AirCard 815S Bedienungsanleitung

NETGEAR

NETGEAR 8NE10325070 Bedienungsanleitung

NETGEAR

NETGEAR Wireless Router Benutzerhandbuch

NETGEAR

NETGEAR RangeMax Next WNR834M Bedienungsanleitung

NETGEAR

NETGEAR WGU624 Bedienungsanleitung

NETGEAR

NETGEAR MBR1515 Bedienungsanleitung

NETGEAR

NETGEAR WPN824N - RangeMax Wireless-N 150 Router Benutzerhandbuch

NETGEAR

NETGEAR WNR2000v4 Bedienungsanleitung

NETGEAR

NETGEAR WNDR3800 - N600 WIRELESS DUAL BAND GIGABIT ROUTER-Premium... Technisches Datenblatt

Beliebte WLAN-Router Handbücher anderer Marken

Milesight

Milesight UG67 Bedienungsanleitung

Airlogic

Airlogic AirSync Class 1 Betriebsanleitung

Samsung

Samsung WCH730B Bedienungsanleitung

TELEFONICA

TELEFONICA USB Adapter Bedienungsanleitung

Askey

Askey RAC2V1K Bedienungsanleitung

Alloy

Alloy WLF2454AP-S Bedienungsanleitung

TP-Link

TP-Link TL-WR542G Bedienungsanleitung

Hama

Hama 53120 Bedienungsanleitung

Intellinet

Intellinet 524582 Bedienungsanleitung

Asus

Asus RT-N10P Bedienungsanleitung

D-Link

D-Link DIR-506L Bedienungsanleitung

Sapido

Sapido GR297n Bedienungsanleitung

Asus

Asus DSL-N55U Bedienungsanleitung

AMTC

AMTC WR7502 Bedienungsanleitung

Compaq

Compaq CP-2W - iPAQ Connection Point Bedienungsanleitung

SMC Networks

SMC Networks WBR14-N2 FICHE Bedienungsanleitung

Draytek

Draytek Vigor2120 Series Bedienungsanleitung

Sitecom

Sitecom WLR-4000 Bedienungsanleitung
