New Star NeoMounts LFD-W2000 Bedienungsanleitung

LFD-W2000

WWW.NEOMOUNTS.COM

INSTRUCTION MANUAL

TV wall mount

TV wandsteun

TV Wandhalterung

Support mural pour TV

Supporto TV a parete

Soporte de pared para TV

Suporte de parede para TV

Vægbeslag TV

TV veggfeste

TV-väggfäste

TV seinäteline

Uchwyt ścienny do TV

Nástěnný držák na TV

Nástenný držiak na TV

Suport montare televizor pe perete

1140mm

130mm

+15°

-15°

min60mm-max1098mm

min74mm-max803mm

219mm

832mm

LFD-W2000

PARTS

Install the wall plate on a wooden stud

Bevestig de muurbeugel aan een houten balk

Befestigen die Halterungsplatte auf einer Holzleiste

Installer la plaque murale sur le mur en bois ou en

placoplatre

Installare la piastra di parete su un perno in legno

Instale la placa del soporte de pared en un mastil de

madera

Instale a placa so suporte de parede num poste de

madeira

Zamontuj płytę ścienną do drewnianej powierzchni

Install the wall plate on a brick or concrete wall

Bevestig de muurbeugel aan een stenen of betonnen

muur

Befestigen die Halterungsplatte an einer Wand

Installer la plaque murale sur un mur en béton

Installare la piastra di parete su un muro di mattoni o

cemento

Instale la placa del soporte de pared en una pared

Instale a placa do suporte de parede numa parede

Zamontuj płytę ścienną do ściany z cegły lub betonu

A. (x1) B. (x1) C. (x1)

M-F. (x4) M-G.

(x8)

M-H.

(x8)

W-A. (x6) W-B. (x6) W-C. (x6)

D. (x2) E. (x1)

M-A. M5x14

(x4)

M-B. M6x14

(x4)

M-C. M6x30

(x4)

M-D. M8x30

(x4)

M-E. M8x50

(x4)

0-125 kg |

0-275,6 lbs

200x200 -

1000x800 mm

Tool Drill

13 cm

STEP 1

W-C

W-A

W-B

W-C

W-A

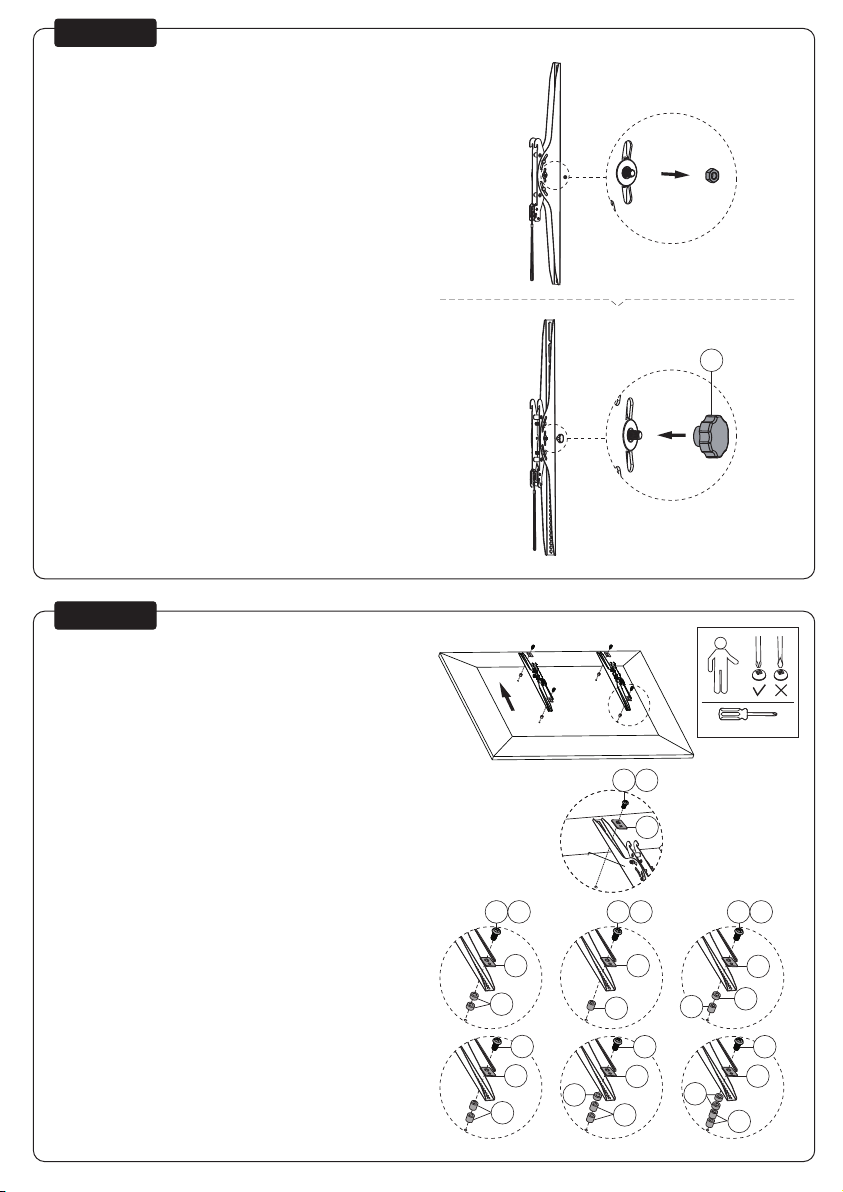

Attach the adjusting knob

Bevestiging van de stelknop

Den Drehknopf installieren

Installation du bouton de réglage

Montaggio della manopola di regolazione

Instalación de la perilla de ajuste

Instalação do botão de ajuste

Instalowanie pokrętła regulacyjnego

Install the adapter brackets

Bevestig de adapter steunen

Montage die Halterungsschienen

Fixer les supports adaptateurs

Il montaggio del adattatore

Instalación de brazos adaptadores

Instalação de braços adaptadores

Zainstaluj ramiona uchwytu

STEP 3

* Not Included

STEP 2

M-C M-D M-C M-D

M-A M-B

M-F

M-E M-E M-E

M-F M-F M-F

M-H

M-G

M-H M-H

M-G

M-F M-F

M-G

M-H

M-G

M-C M-D

+15°

-15°

Attach the screen onto the bracket

Bevestig het scherm aan de muursteun

Die Halterung auf den Bildschirm Befestigen

Fixation du support sur l'écran

Fissaggio della staffa sullo schermo

Fijar el soporte en la pantalla

Fixar o suporte no ecrã

Zamontuj monitor do uchwytu

Adjust the mount to your desired position and loosen or

tighten the adjusting knob if necessary

Stel de steun in op de gewenste positie en draai de

stelknop indien nodig

Einstellen die Halterung in der gewünschten Position

und ﬁxieren oder lockern des Drehknopfs wenn

notwendig

Réglez le support à la position désirée et desserrer ou

serrer le bouton de réglage si nécessaire

Regolare il supporto nella posizione desiderata e

allentare o serrare la manopola di regolazione se

necessario

Poner el soporte a la posición deseada y aﬂoje o ajuste

la perilla de ajuste si es necesario

Ponha o suporte na posição desejada e afrouxe ou

aperte o botão de ajuste, se necessário

Dostosuj pozycję uchwytu do twoich wymagań i poluzuj

lub dokręć pokrętło regulacyjne, jeśli to konieczne

STEP 5

STEP 4
