Nibe Bristol Betriebsanleitung

SERVICEINSTRUKTION - Kompressorbyte Bristol - Copeland

SERVICE INSTRUCTIONS - Compressor replacement, Bristol - Copeland

SERVICEANLEITUNG – Verdichterwechsel Bristol – Copeland

SIT 2009-1

531836

Allmänt

Denna serviceinstruktion beskriver hur du går tillväga

när du byter kompressor ifrån en Bristol till Copeland

så att rätt kompressor blir inställd efter bytet. Läs igenom

hela instruktionen innan arbetet påbörjas.

Kompatibla produkter:

• F1126

• F1226

• F1145

• F1245

INNEHÅLL

1st Hetgasrör.

1st Suggasrör.

1st USB-sticka med programvara.

OBS!

Installationen ska utföras av behörig personal

på ett fackmannamässigt sätt och enligt gällan-

de bestämmelser.

KONTROLL FÖRE BYTET

•Gå in i meny 3.1 - "serviceinfo" för att kontrollera aktuell

modell av kompressor.

serviceinfo 3.1

• Om utbyteskompressorn inte stämmer överens med

inställd kompressor följer du instruktion "Uppgrade-

ring och Inställningar".

•Är utbyteskompressorn samma som inställd kompres-

sor behövs inga inställningar göras.

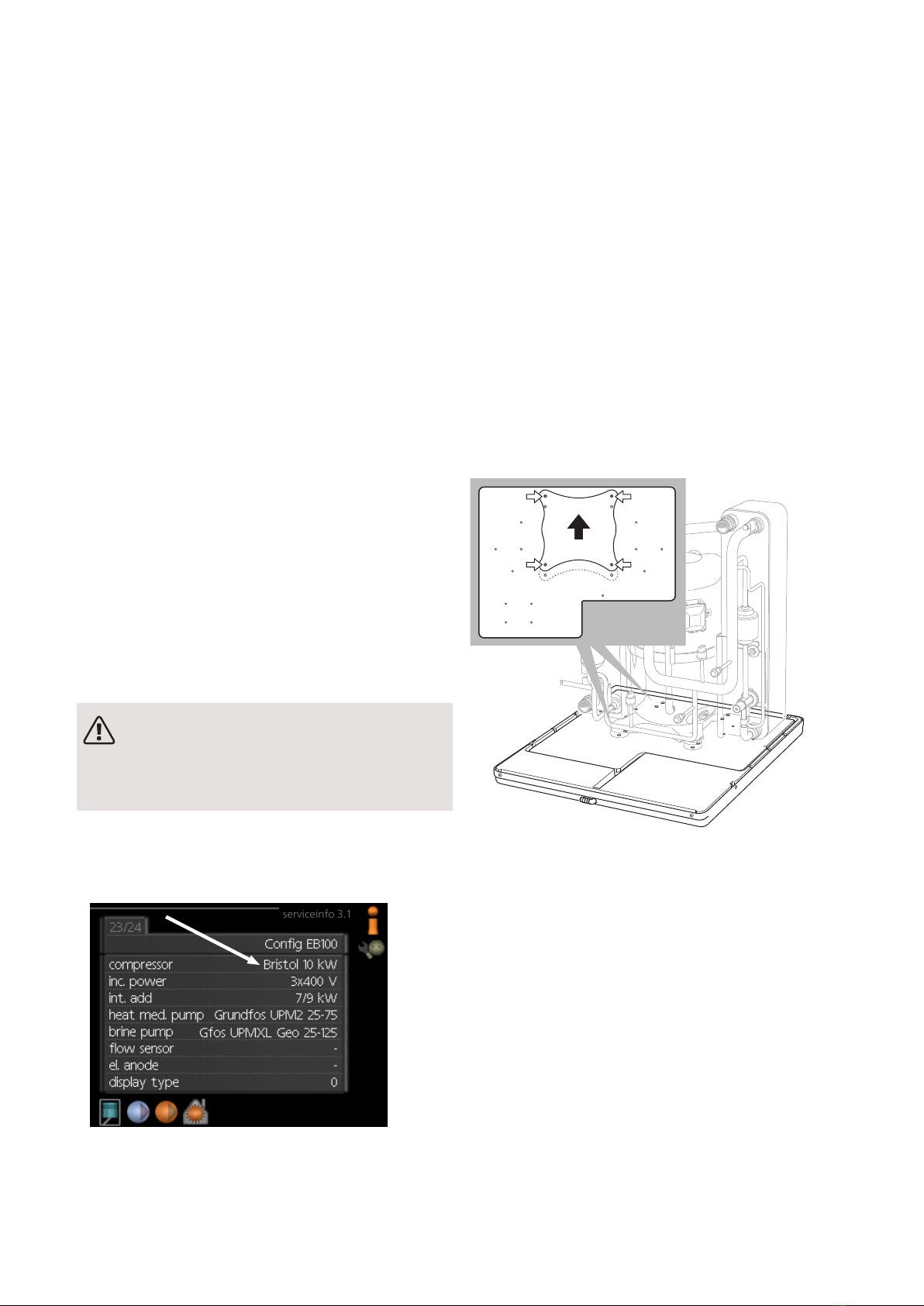

BYTE AV HÅL I KOMPRESSORPLATTAN

Byter man kompressor ifrån en Bristol till en Copeland

måste andra hål i kompressorplattan användas. Skruva

loss kompressorfötterna och bultarna och montera enligt

beskrivning så de innersta hålen används.

3| SE

Svenska

UPPGRADERING OCH INSTÄLLNINGAR

TÄNK PÅ!

Om anläggningen för närvarande har en pro-

gramvaruversion lägre än v3000 måste du först

installera UPGRADE_v3000.nibe innan du kan

installera en ny programvara. Om inte anlägg-

ningen automatiskt föreslår programvara med

versionsnummer 3000 i menyn "uppdatera

programvaran", navigera till "välj annan fil", tryck

OK och välj mjukvaran UPGRADE_v3000.nibe.

Välj därefter "starta uppdatering".

När UPGRADE_v3000.nibe har installerats

(stapeln har nått 100% och anläggningen star-

tat om) kommer den automatiskt att starta in-

stallationen av den andra programvaran som

ligger på USB-minnet.

1. Anslut det medlevererade USB-minnet i värmepum-

pens displayenhet.

INOMHUSKLIMAT

VÄRMEPUMP INFO

VARMVATTEN

USB

uppdatera programvaran

USB 7

loggning

hantera inställningar

serienummer

2. Gå in i meny 7.1 - "uppdatera programvaran" och följ

anvisningarna i displayen.

3. Gå in i meny 7.4 - "serienummer"

4. Välj aktuell kompressor och storlek.

5. Kontrollera i meny 3.1 - "serviceinfo" att rätt kompres-

sor är vald.

| SE4

Rotationskontroll efter

bytet

Efter bytet är det viktigt att kompressorn går åt rätt

håll!

Kontrollera rotationsriktningen enligt följande:

1. Ställ strömställaren i läge " "

2. Kontrollera att värme börjar produceras direkt efter

kompressorstart och kontrollera hetgastemperaturen

(BT14) i serviceinfo 3.1 . Denna skall stiga med minst 5

°C inom ca 60 sek.

3. Om temperaturen förblir oförändrad är rotationsrikt-

ningen felaktig. Även ljudet är annorlunda vid fel rota-

tionsriktning.

– Ställ strömställaren i läge ( ) och koppla ifrån huvud-

strömmen.

– Skifta två inkommande faser på plinten för inkomman-

de el.

– Ställ strömställaren i läge " " och gör om rotationskon-

trollen.

5| SE

General

These service instructions describe what to do when

you are changing the compressor from a Bristol to a

Copeland so that the correct compressor is set after

the replacement. Read all of the instructions before

starting work.

Compatible products:

• F1126

• F1226

• F1145

• F1245

CONTENTS

1 x Discharge pipe.

1 x Suction gas pipe.

1 x USB memory with software.

NOTE

The installation must be carried out by qualified

personnel in a professional manner and accord-

ing to applicable regulations.

CHECKS BEFORE THE REPLACEMENT

• Enter menu 3.1 - "service info" to check the current

model of compressor.

service info 3.1

• If the replacement compressor does not correspond

with the set compressor, follow the "Upgrading and

settings” instructions.

• If the replacement compressor is the same as the set

compressor, no settings need to be made.

CHANGE OF HOLES IN THE COMPRESSOR

PLATE

If you are changing compressor from a Bristol to a

Copeland, different holes in the compressor plate must

be used. Unscrew the compressor feet and the bolts,

and install according to the description so that the inner-

most holes are being used.

| GB6

English

UPGRADING AND SETTINGS

Caution

If the current version of the firmware in the

system is lower than 3000 you must first install

UPGRADE_v3000.nibe before you can install

a new firmware file. If the system doesn't

automatically propose the firmware with ver-

sion number 3000 in the menu "update firm-

ware", navigate to "choose another file", press

OK and choose the firmware UP-

GRADE_v3000.nibe. Thereafter choose "start

updating".

When UPGRADE_v3000.nibe has been in-

stalled (the progress bar has reached 100%

and the system has restarted) it will automatic-

ally start the installation of the second firmware

file on the USB stick.

1. Insert the supplied USB memory into the heat

pump's display unit.

INDOOR CLIMATE

HEAT PUMP INFO

HOT WATER

USB

update firmware

USB 7

logging

manage settings

serial number

2. Enter menu 7.1 - "update firmware" and follow the

instructions in the display.

3. Enter menu 7.4 - "serial number"

4. Select the relevant compressor and size.

5. Check in menu 3.1 - "service info" that the correct

compressor is selected.

7| GB

Check rotation after

replacement

After the replacement, it is important to check that

the compressor is moving in the right direction!

Check the direction of rotation as follows:

1. Set the switch to " "

2. Check for heat production immediately after the

compressor starts and check the discharge temperature

(BT14) in service info 3.1 . This must rise by at least 5°C

within approx. 60 seconds.

3. If the temperature remains the same, the direction

of rotation is incorrect. The noise produced is also differ-

ent when rotating in the wrong direction.

– Set the switch to ( ) and disconnect the main power

supply.

– Swap the two incoming phases on the terminal block

for incoming supply electricity.

– Set the switch to " " and check the rotation again.

| GB8

Allgemeines

In dieser Serviceanleitung wird beschrieben, wie Sie bei

einem Verdichterwechsel von einem Bristol zu einem

Copeland vorgehen und sicherstellen, dass der richtige

Verdichter eingestellt wird. Lesen Sie vor Beginn der

Arbeiten die gesamte Anleitung vollständig durch.

Kompatible Produkte:

• F1126

• F1226

• F1145

• F1245

INHALT

1 Heißgasrohr.

1 Sauggasrohr.

1 USB-Stick mit Software.

HINWEIS!

Die Installation muss von befugtem Fachperso-

nal gemäß den geltenden Bestimmungen

ausgeführt werden.

KONTROLLE VOR DEM WECHSEL

• Rufen Sie Menü 3.1 – „Serviceinfo“ auf, um das Mo-

dell des aktuell verwendeten Verdichters zu ermitteln.

Serviceinfo 3.1

• Falls der neue Verdichter nicht mit dem eingestellten

Verdichter übereinstimmt, befolgen Sie die Anweisun-

gen unter „Upgrade und Einstellungen“.

• Entspricht der neue Verdichter dem eingestellten

Verdichter, sind keine Installationsschritte erforderlich.

WECHSEL DER LÖCHER IN DER

VERDICHTERPLATTE

Bei einem Verdichterwechsel von einem Bristol zu ei-

nem Copeland müssen in der Verdichterplatte andere

Löcher verwendet werden. Schrauben Sie die Verdichter-

füße und Bolzen ab und montieren Sie sie gemäß der

Beschreibung unter Anwendung der inneren Löcher.

9| DE

German

UPGRADE UND EINSTELLUNGEN

ACHTUNG!

Wenn die Anlage zurzeit eine frühere Softwa-

reversion als 3000 hat, müssen Sie zuerst UP-

GRADE_v3000.nibe installieren, bevor Sie eine

neue Softwareversion installieren können.

Wenn die Anlage nicht automatisch die Softwa-

reversion 3000 im Menü „Softwareupdate“

vorschlägt, wählen Sie „andere Datei“, bestä-

tigen mit OK und wählen Sie Software UPGRA-

DE_v3000.nibe. Wählen Sie danach „Update

starten“.

Wenn UPGRADE_v3000.nibe installiert ist (Der

Stapel hat 100% erreicht und die Anlage hat

neu gestartet.) wird automatisch die Installation

der anderen Software auf dem USB-Stick gest-

artet.

1. Verbinden Sie den mitgelieferten USB-Stick mit dem

Bedienfeld der Wärmpumpe.

RAUMKLIMA

WÄRMEPUMPE INFO

BRAUCHWASSER

USB

Softwareupdate

USB 7

Protokollierung

Einstellungen verwalten

Seriennummer

2. Rufen Sie Menü 7.1 - "Softwareupdate" auf und be-

folgen Sie die Anweisungen auf dem Display.

3. Rufen Sie Menü 7.4 – „Seriennummer“ auf

4. Wählen Sie den aktuellen Verdichter und die Größe

aus.

5. Überprüfen Sie in Menü 3.1 – „Serviceinfo“, ob der

richtige Verdichter ausgewählt ist.

| DE10
