Nibe EF 45 Benutzerhandbuch
Installatörshandbok
Förhöjningssockel
SE
Installer manual
Raised base
GB
Installateurhandbuch
Erhöhungssockel
DE
IHB 1940-4
031979
EF 45
LEK
Allmänt
Detta tillbehör kan användas för att skapa ett större
kopplingsutrymme under värmepumpen.
OBS!
Detta tillbehör är avsett för produkter med en
maxvikt (vid drift, statisk belastning) på 500 kg
och c/c-mått mellan fötterna enligt följande
måttskiss.
Iaktag försiktighet då produkten ställs upp då
viss snedbelastning kan ske.
TÄNK PÅ!
Detta tillbehör förhöjer produktens tyngdpunkt.
KOMPATIBLA PRODUKTER
• F470• F370
• F750• F730
• F1226• F1126
• F1245• F1145
• F1255• F1155
• F1355• F1345
• S1255• S1155
• VVM 320• VVM 310
• VVM 325• VVM 225
• VVM S325• VVM S320
INNEHÅLL
Förhöjningssockel1 st
Täckplåt1 st
Fötter4 st

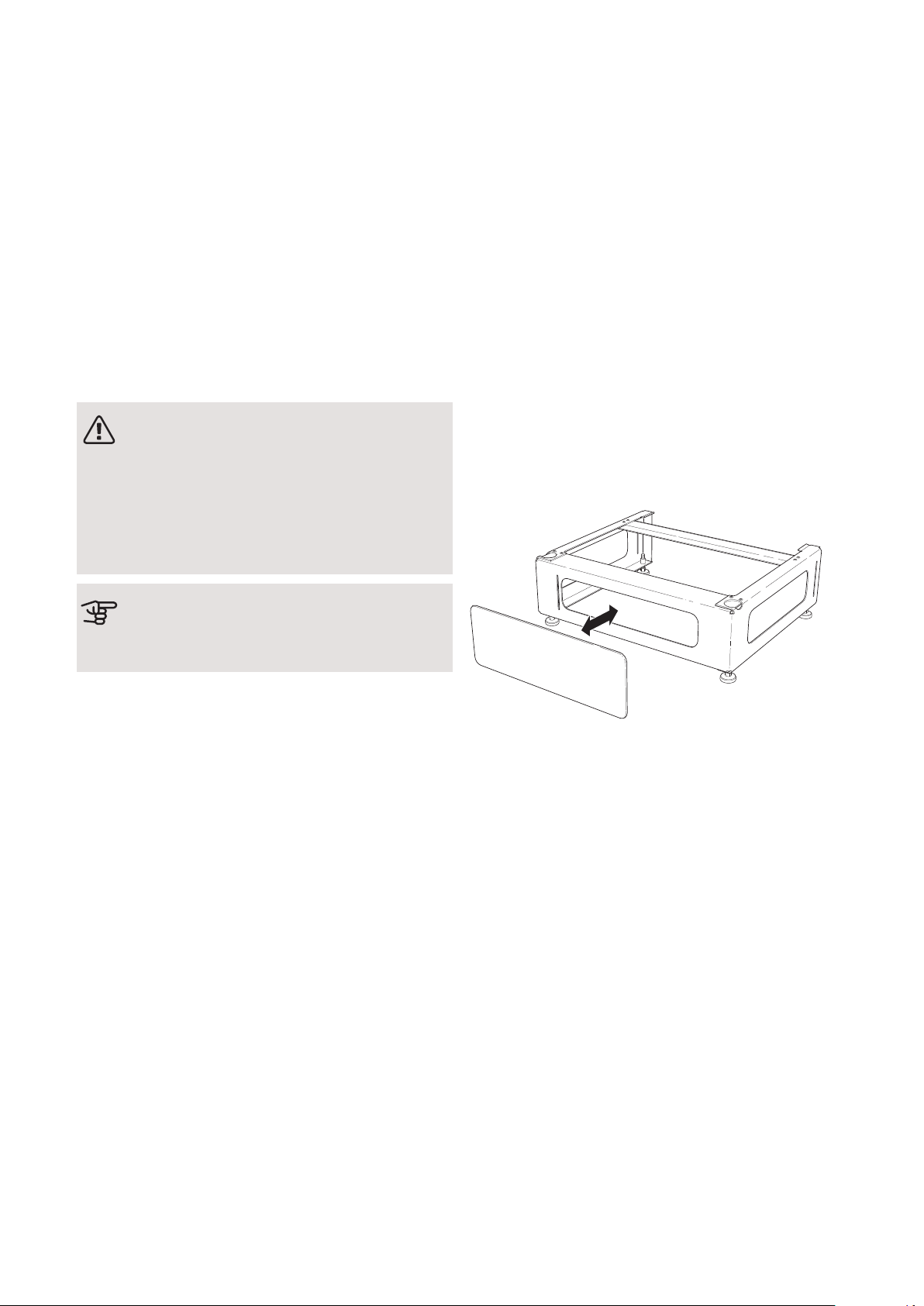

Montering
1. Montera de medlevererade fötterna på EF 45.
2. Placera EF 45 på ett fast underlag som tål produk-
tens tyngd.
3. Justera fötterna för att få en vågrät och stabil upp-
ställning.
4. Ställ produkten ovanpå EF 45.
5. Sätt fast den magnetiska täckplåten.
LEK
Mått
Måttritning finns i slutet av denna installatörshandbok.
3EF 45 | SE
Svenska
General
This accessory can be used to create a larger connection
area under the heat pump.
NOTE
This accessory is intended for products with a
max weight (during operation, static load) of
500 kg and c/c measurement between the feet
according to the following dimension diagram.
Be careful when placing the product because
some load variation can occur.
Caution
This accessory raises the centre of gravity of
the product.
COMPATIBLE PRODUCTS
• F470• F370
• F750• F730
• F1226• F1126
• F1245• F1145
• F1255• F1155
• F1355• F1345
• S1255• S1155
• VVM 320• VVM 310
• VVM 325• VVM 225
• VVM S325• VVM S320
CONTENTS
Raised base1 x
Cover plate1 x
Feet4 x

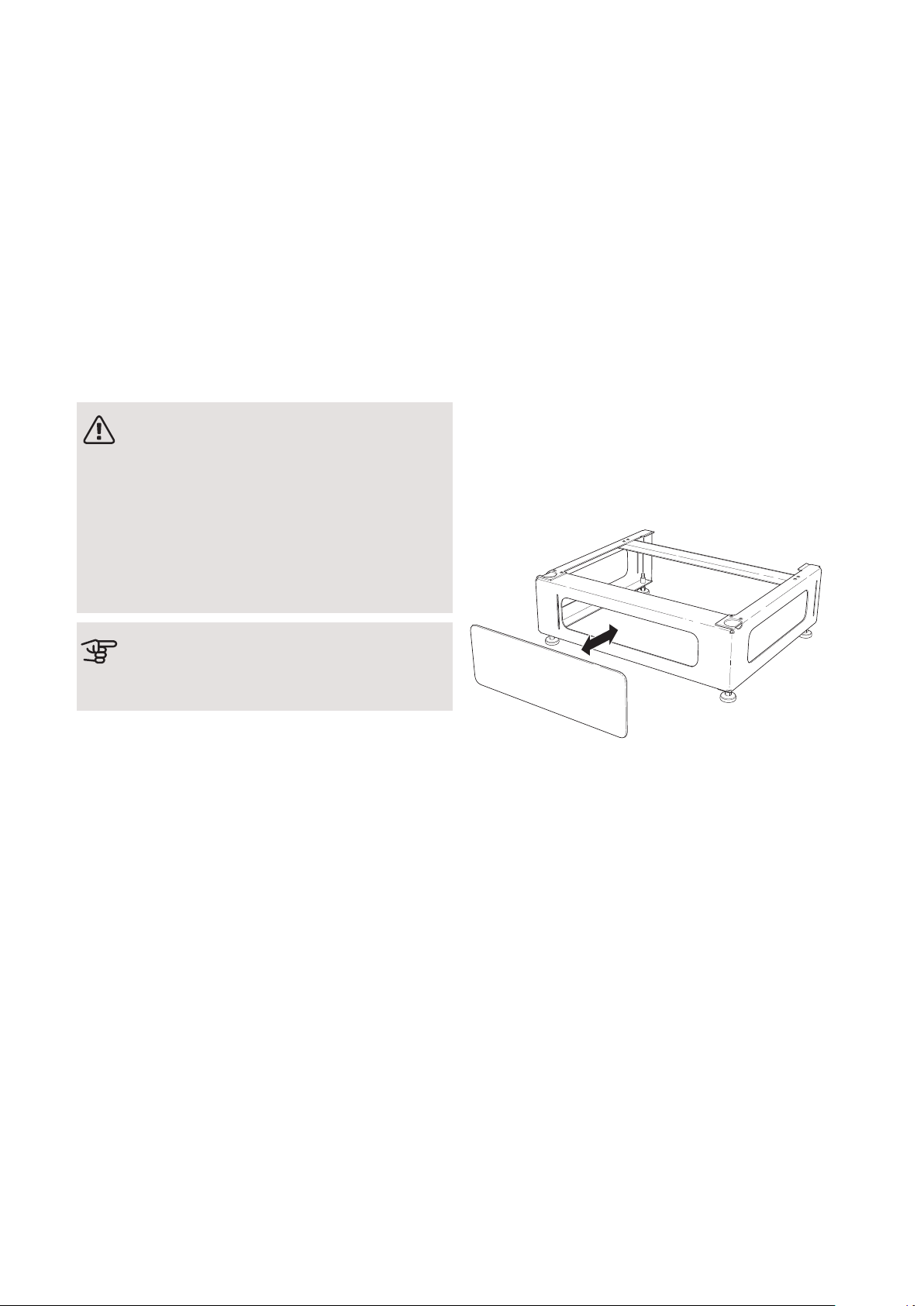

Mounting
1. Install the supplied feet on EF 45.
2. Position EF 45 on a fixed foundation that tolerates
the weight of the product.
3. Adjust feet to obtain a horizontal and stable set-up.
4. Install the product on top of EF 45.
5. Install the magnetic cover.
LEK
Dimensions
The dimensions drawing can be found at the end of this
Installer Manual.
EF 45 | GB4
English
Allgemeines
Dieses Zubehör kann eingesetzt werden, um den An-
schlussbereich unter der Wärmepumpe zu vergrößern.
HINWEIS!
Dieses Zubehör ist für Produkte mit einem
Maximalgewicht (im Betrieb, statische Belas-
tung) von 500 kg und einen Mittenabstand
zwischen den Füßen gemäß folgender Maß-
skizze vorgesehen.
Seien Sie vorsichtig bei der Aufstellung des
Produktes, da eine ungleichmäßige Belastung
auftreten kann.
ACHTUNG!
Dieses Zubehör verschiebt den Schwerpunkt
des Produktes nach oben.
KOMPATIBLE PRODUKTE
• F470• F370
• F750• F730
• F1226• F1126
• F1245• F1145
• F1255• F1155
• F1355• F1345
• S1255• S1155
• VVM 320• VVM 310
• VVM 325• VVM 225
• VVM S325• VVM S320
INHALT
Erhöhungssockel1 St.
Deckbleck1 St.
Füße4 St.
Montage
1. Bringen Sie die beiliegenden Füße an EF 45 an.
2. Stellen Sie EF 45 auf einer festen Unterlage auf, die
für das Produktgewicht ausgelegt ist.
3. Justieren Sie die Füße, um eine waagerechte und
stabile Aufstellung zu erhalten.
4. Stellen Sie das Produkt auf EF 45.
5. Bringen Sie das magnetische Abdeckblech an.
LEK
Maße
Die Maßzeichnung befindet sich am Ende dieses Instal-
lateurhandbuchs.
5EF 45 | DE
Deutsch
598
167
505
25-50
420
90
40
90 82340
90
40
440
440
555
560
EF 45 |6
DIMENSIONS
Kontaktinformation
DENMARKCZECH REPUBLICAUSTRIA
Vølund Varmeteknik A/S
Industrivej Nord 7B, 7400 Herning
Tel: +45 97 17 20 33
volundvt.dk
Družstevní závody Dražice - strojírna
s.r.o.
Dražice 69, 29471 Benátky n. Jiz.
Tel: +420 326 373 801
nibe.cz
KNV Energietechnik GmbH
Gahberggasse 11, 4861 Schörfling
Tel: +43 (0)7662 8963-0
knv.at
GERMANYFRANCEFINLAND
NIBE Systemtechnik GmbH
Am Reiherpfahl 3, 29223 Celle
Tel: +49 (0)5141 75 46 -0
nibe.de
NIBE Energy Systems France SAS
Zone industrielle RD 28
Rue du Pou du Ciel, 01600 Reyrieux
Tél: 04 74 00 92 92
nibe.fr
NIBE Energy Systems Oy
Juurakkotie 3, 01510 Vantaa
Tel: +358 (0)9 274 6970
nibe.fi
NORWAYNETHERLANDSGREAT BRITAIN
ABK AS
Brobekkveien 80, 0582 Oslo
Tel: (+47) 23 17 05 20
nibe.no
NIBE Energietechniek B.V.
Energieweg 31, 4906 CG Oosterhout
Tel: +31 (0)168 47 77 22
nibenl.nl
NIBE Energy Systems Ltd
3C Broom Business Park,
Bridge Way, S41 9QG Chesterfield
Tel: +44 (0)845 095 1200
nibe.co.uk
SWEDENRUSSIAPOLAND
NIBE Energy Systems
Box 14
Hannabadsvägen 5, 285 21 Markaryd
Tel: +46 (0)433-27 3000
nibe.se
EVAN
bld. 8, Yuliusa Fuchika str.
603024 Nizhny Novgorod
Tel: +7 831 419 57 06
nibe-evan.ru
NIBE-BIAWAR Sp. z o.o.
Al. Jana Pawla II 57, 15-703 Bialystok
Tel: +48 (0)85 66 28 490
biawar.com.pl
SWITZERLAND
NIBE Wärmetechnik c/o ait Schweiz
AG
Industriepark, CH-6246 Altishofen
Tel. +41 (0)58 252 21 00
nibe.ch
NIBE Energy Systems
Hannabadsvägen 5
Box 14
SE-285 21 Markaryd
nibe.eu
IHB SV 1940-4 031979
This manual is a publication from NIBE Energy Systems. All product illustrations, facts and
specifications are based on current information at the time of the publication’s approval.
NIBE Energy Systems makes reservations for any factual or printing errors in this manual.
©2019 NIBE ENERGY SYSTEMS 031979
WS name: -Gemensamt
WS version: a698
WS release date: 2019-10-03 16:21
Publish date: 2019-11-12 08:13
