Allmänt

POOL 310 är ett tillbehör för att möjliggöra poolupp-

värmning med VVM 310/VVM 320/VVM 325. Inomhus-

modulen styr växelventilen (QN19) samt cirkulations-

pumpen (GP9) och laddpumpen (GP12).

Tekniska data

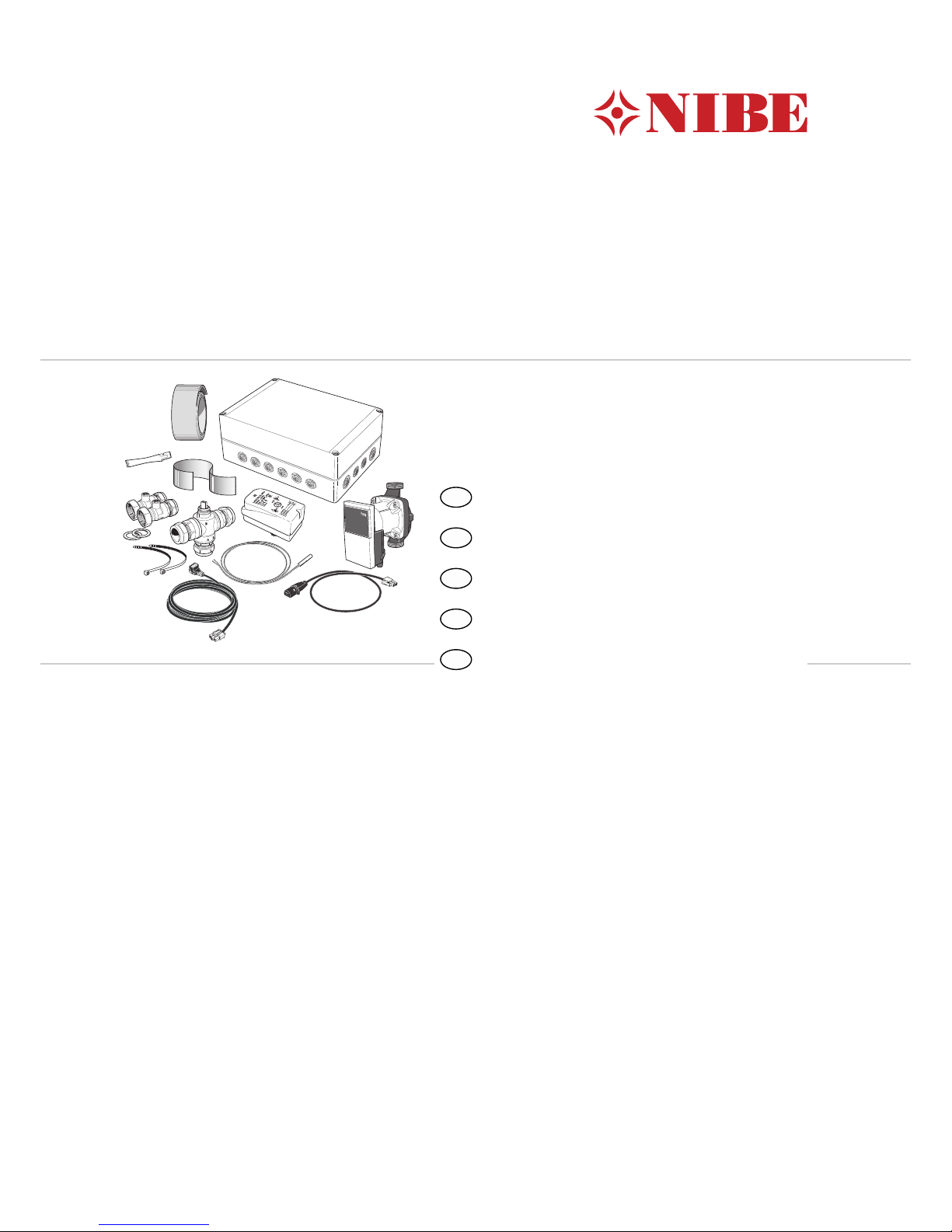

POOL 310

230V ~ 50 HzSpänning cirkulationspump

230V ~ 50 HzSpänning växelventil

G1Kopplingar pump

Ø 22, klämringKopplingar växelventil

7,5kvs-värde växelventil

067247Art. nr

624 69 14RSK nr

Pumpkapacitetsdiagram

0 200 400 600 800 1000 1200 1400 1600 1800 2000

Flöde (liter/timme)

Tillgängligt tryck [kPa]

Tillgängligt tryck cirkulationspump, GP1

Tryck

(kPa)

Flöde (l/h)

Tillgängligt tryck cirkulationspump,GP1

Innehåll

Laddpump1 st

PWM-kabel till cirkulationspump1 st

Kraftkabel till cirkulationspump1 st

Kulventiler med unionsmutter2 st

Planpackningar2 st

Buntband2 st

Ställdon växelventil1 st

Växelventil1 st

Apparatlåda1 st

Värmeledningspasta1 st

Aluminiumtejp1 st

Isoleringstejp1 st

Temperaturgivare1 st

Svenska, Installatörshandbok - POOL 310

Komponentplacering apparatlåda (AA25)

LEK

AA5-X4

AA5-S2

AA5-X2 AA5-X9 X1

FA1

AA5-F1AA5

Elkomponenter

Automatsäkring, 10AFA1

Anslutningsplint, spänningsmatningX1

TillbehörskortAA5

Anslutningsplint, givare och extern bloc-

kering

AA5-X2

Anslutningsplint, kommunikationAA5-X4

Anslutningsplint, cirkulationspump, shunt

och hjälprelä

AA5-X9

DIP-switchAA5-S2

Finsäkring, T4AH250VAA5-F1

Beteckningar i komponentplacering enligt standard

IEC 81346.

Röranslutning

Allmänt

När inomhusmodulen är dockad mot pool måste

laddkretsen förses med en yttre laddpump (GP12) då

det inte är möjligt att använda den interna laddpum-

pen. Den interna cirkulationspumpen upprätthåller

flödet i klimatsystemet under poolladdning.

Röranslutningar

1. Om inomhusmodulen redan är installerad och

vattenfylld så ska klimatsystemet och inomhusmo-

dulen tömmas på vatten. Se installatörshandboken

för inomhusmodulen för ytterligare instruktioner.

2. Rör till och från poolen kopplas in mellan värme-

pumpen och inomhusmodulen.

TIPS!

För att undvika onödiga värmeförluster bör

rören isoleras.

Cirkulationspump

Montera kulventilerna på cirkulationspumpen. Använd

medföljande planpackningar som tätning.

LEK

Kulventil

Planpackning

Cirkulationspump

Växelventil

Montera växelventilen (QN19) med port AB som inkom-

mande framledning från värmepumpen, port A mot

poolen och port B mot värmesystemet. Montera den

så att port AB är öppen mot port B när motorn är i vilo-

läge. Vid signal öppnar port AB mot port A.

Temperaturgivare

Temperaturgivaren för pool (BT51) placeras på retur-

ledningen från poolen.

LEK

Temperaturgivaren monteras med buntband tillsam-

mans med värmeledningspasta och aluminiumtejp.

Därefter ska den isoleras med medföljande isolertejp.

OBS!

Givar- och kommunikationskablar får ej förläg-

gas i närheten av starkströmsledning.

Systemprincip

Förklaring

PoolsystemCL11

ApparatlådaAA25

Temperaturgivare, poolBT51

Värmeväxlare, poolEP5

Cirkulationspump, poolGP9

Laddpump, poolGP12

SmutsfilterHQ4

Växelventil, poolQN19

VVM 310/VVM 320/VVM 325EB15

F2026/F2030/F2040EB101

SäkerhetsventilFL10

SmutsfilterHQ1

AvtappningsventilQM1

AvstängningsventilQM40, QM41

TrimventilRN10

Anslutning värmebärare, framXL1

Anslutning värmebärare, returXL2

Övrigt

ExpansionskärlCM1

Säkerhetsventil, klimatsystemFL2

Anslutning dockning, värmebärare inXL7

Anslutning dockning, värmebärare utXL8

Beteckningar enligt standard IEC 61346-2.

Dockning till pool

Uppvärmning av poolen prioriteras enligt valda inställningar i inomhusmodulen. Om poolgivaren (BT51) inte är

ansluten tillåts poolladdningen inte att starta.

Principschema VVM 310 och POOL 310

-FL2

-CM1

-EB15

-RN10

-EB101

XL2

XL1 -HQ1

-QM1

-QM41

-FL10

-QM40

-EB101

-GP9 -BT51 -HQ4

-EP5

-AA25

-CL11

-CL11-QN19

-CL11

-GP12

OBS! Detta är ett principschema. Verklig anläggning skall projekteras enligt gällande normer.

Principschema VVM 320 och POOL 310

-GP9 -BT51 -HQ4

-EP5

-AA25

-CL11

-QN19

-CL11

-GP12

POOL

-EB101

-FL10

-QM41

-QM40

-HQ1

-EB101

-XL1

-XL2

-XL8

-XL9

-EB15

OBS! Detta är ett principschema. Verklig anläggning skall projekteras enligt gällande normer.

Principschema VVM 325 och POOL 310

-EB15

-EB101

-FL10

-QM41

-QM40

-XL1

-XL2 -HQ1

-XL9

-XL8

-QM1

POOL

-CL11-QN19

-CL11-GP12

-GP9 -BT51 -HQ4

-EP5

-AA25

-CL11

OBS! Detta är ett principschema. Verklig anläggning skall projekteras enligt gällande normer.

Elinkoppling

OBS!

All elektrisk inkoppling skall ske av behörig

elektriker.

Elektrisk installation och ledningsdragning

skall utföras enligt gällande bestämmelser.

Inomhusmodulen ska vara spänningslös vid

installation av POOL 310.

Elschema finns i slutet av denna installatörshandbok.

Anslutning av kommunikation

VVM 310/VVM 320/VVM 325

Detta tillbehör innehåller ett tillbehörskort (AA5) som

ska anslutas direkt till inomhusmodulen på ingångskor-

tet (plint AA3-X4).

Om flera tillbehör ska anslutas eller redan finns instal-

lerade måste nedanstående instruktion följas.

Det första tillbehörskortet ska anslutas direkt till inom-

husmodulens plint AA3-X4. De efterföljande korten

ansluts i serie med föregående kort.

Använd kabeltyp LiYY, EKKX eller likvärdig.

AA5-X4

GND

AA3-X4

AA5-X4

EB15

Tillbehörskort 1

Tillbehörskort 2

12345678

-X9

-X2

24 20212223 1516171819 1011121314 56789 1

234

-X8

-X4

-X10

-X1

AA5-X4

12345678

-X9

-X2

24 20212223 1516171819 1011121314 56789 1

234

-X8

-X4

-X10

-X1

AA5-X4

Inomhusmodul

AA3-X4

Anslutning av matning

Anslut spänningsmatningen till plint X1 enligt bild.

230V 50Hz-X1

Apparatlåda Externt

12345678

-X9

-X2

24 20212223 1516171819 1011121314 56789 1

234

-X8

-X4

-X10

-X1

AA5-X2 AA5-X9

AA5-X10

AA5-S2

Anslutning av givare och extern blockering

Använd kabeltyp LiYY, EKKX eller likvärdig.

Poolgivare (BT51)

Anslut poolgivaren till AA5-X2:23-24.

Extern blockering (valfritt)

En kontakt kan anslutas till AA5-X2:21-22 för att kunna

blockera pooluppvärmningen. När kontakten sluts

blockeras pooluppvärmningen.

Extern blockering

AA5-X2

24 202122

23 1516171819 1314

BT51

TÄNK PÅ!

Reläutgångarna på tillbehörskortet får max

belastas med 2 A (230 V) totalt.

Anslutning av cirkulationspump (GP9)

Anslut cirkulationspumpen (GP9) till AA5-X9:8 (230 V),

AA5-X9:7 (N) och X1:3 (PE).

Apparatlåda Externt

GP9

AA5-X9

Anslutning av växelventilsmotor (QN19) och

laddpump, pool (GP12)

Anslut växelventilens motor (QN19) och laddpumpen

(GP12) till en extern kopplingsbox.

Anslut svart ledare från växelventilen samt brun ledare

från laddpumpen tillsammans i kopplingsboxen.

Anslut blå ledare från växelventilen samt blå ledare

från laddpumpen tillsammans i kopplingsboxen.

Anslut styrande kabel från kopplingsboxen till AA5-

X9:6 (signal), AA5-X9:5 (N), AA5-X10:2 (230 V) och

X1:3(PE). Anslut laddpumpens styrsignal till AA5-X2:5-6.

3456 12

Svart

Blå

Brun

AA25 Externt

AA5-X9 QN19

AA5-X10 GP12

AA5-X2

Blå

Brun

Blå

Brun

Gul/grön

Kopplingsbox

DIP-switch

DIP-switchen på tillbehörskortet ska ställas in enligt

nedan.

1 2 3 4 5 6 7 8

AA5-S2

Aktivering av POOL 310

Programinställningen av POOL 310 kan göras via

startguiden eller direkt i menysystemet.

Startguiden

Startguiden visas vid första uppstart efter värmepumps-

installationen, men finns även i meny 5.7.

Menysystemet

Om du inte gör alla inställningar via startguiden eller

behöver ändra någon inställning kan du göra detta i

menysystemet.

Meny 5.2 - systeminställningar

Aktivering/avaktivering av tillbehör.

Meny 4.1.1 - pool

Aktivering av pooluppvärmning samt inställning av

start- och stopptemperatur.

Meny 5.1.11 - värmebärarpumpshastighet

Inställning av värmebärarpumpens hastighet.

TÄNK PÅ!

Se även Installatörshandboken för

inomhusmodulen.
