Allmänt

DEMO 40 är en fristående displayenhet med syftet att

demonstrera NIBE's användargränssnitt. Enheten inne-

håller samma funktionalitet som användargränssnittet

i värmepumparna. Dock är alla givarsignaler inställda

på fasta värden och inga larm uppstår.

TIPS!

Se respektive produkts användarhandbok/in-

stallatörshandbok för beskrivning och hante-

ring av menyer och menysystem. Dokumenten

finns att ladda hem på www.nibe.se.

Innehåll

LEK

Displayenhet

Batterieliminator

USB-minne

LEK

Svenska, Installatörshandbok - DEMO 40

Kom igång

Inkoppling

1. Anslut strömkabeln till kontakten längst till höger

på enhetens undersida.

2. Anslut stickproppen till ett vägguttag.

LEK

Kontakt

Styrning - introduktion

Display

På displayen visas instruktioner, inställningar

och driftinformation. Med hjälp av den tydliga

displayen och ett lättanvänt menysystem kan

du enkelt navigera mellan olika menyer och

alternativ för att ställa in den komfort eller få

den information du önskar.

Statuslampa

Statuslampan indikerar innemodulens status.

Den:

■lyser grönt vid normal funktion.

■lyser gult vid aktiverat reservläge.

■lyser rött vid utlöst larm.

OK-knapp

OK-knappen används för att:

■bekräfta val av undermeny/alternativ/inställt

värde/sida i startguiden.

Bakåt-knapp

Bakåtknappen används för att:

■backa till föregående meny.

■ångra en inställning som ej bekräftats.

Manöverratt

Manöverratten kan vridas åt höger eller vänster.

Du kan:

■förflytta dig i menyer och mellan alternativ.

■öka eller minska värden.

■byta sida i flersidesvisningar (t.ex. hjälptexter

och serviceinfo).

Strömställare

Strömställaren har tre lägen:

■På ()

■Standby ( )

■Reservläge ( )

Reservläget ska endast användas vid fel på in-

nemodulen. I detta läge stängs kompressorn

av och elpatronen tar vid. Innemodulens display

är släckt och statuslampan lyser gult.

USB-port

USB-porten används för att uppgradera mjuk-

varan.

Besök http://www.nibeuplink.com och klicka

på fliken "Mjukvara" för att ladda ner senaste

mjukvaran till din anläggning.

TIPS!

Se respektive produkts användarhandbok/in-

stallatörshandbok för en mer detaljerad be-

skrivning av styrningen.

Uppstart

1. Ställ strömställaren i läge ().

2. Första gången enheten startas visas, precis som på

värmepumpen, en startguide som underlättar att

göra grundinställningen. Här ställs allt från språk

till framledningstemperaturer in. Om så önskas kan

startguiden hoppas över genom att på första sidan

trycka på bakåt-knappen och sedan välja "ja".

Välj värmepump

DEMO 40 kan simulera alla NIBEs värmepumpar som

har samma typ av användargränssnitt. För att välja vil-

ken värmepump som ska simuleras ställer du in produk-

tens serienummer.

TÄNK PÅ!

Den förinstallerade mjukvaran innehåller en-

dast F1145 och F1245. För övriga produkter

måste mjukvaran uppdateras enligt sida 6.

Denna funktion finns endast tillgänglig i demoprogram-

varan.

Inställning av serienummer

1. Sätt i det medföljande USB-minnet.

LEK

2. Gå in i meny 7, USB.

INOMHUSKLIMAT

VÄRMEPUMP INFO

VARMVATTEN

USB

3. Gå in i meny 7.4, serienummer.

4. Här ställer du in serienumret genom att markera

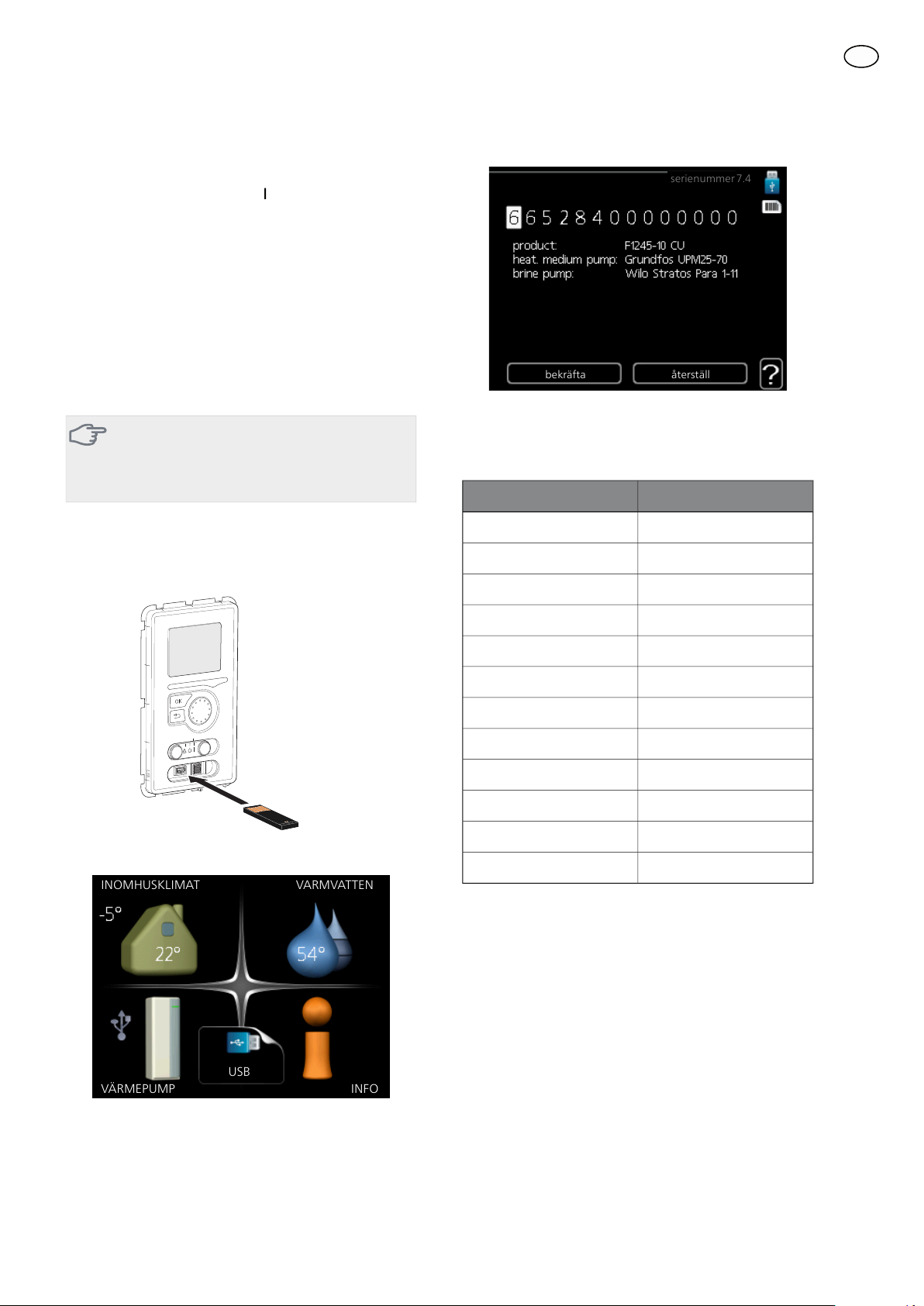

en siffra i taget och vrida på manöverratten. Se se-

rienummer på produkt eller i följande exempellista.

serienummer7.4

bekräfta återställ

5. När serienumret ändras visas vilken produkt det

tillhör. Det kan även gå att ändra konfiguration av

vissa komponenter.

Exempel på serienummer

SerienummerProdukt

06604000000000NIBE F370 3x400V CU

06604100000000NIBE F370 1x230V RF UK

06604300000000NIBE F370 3x400V E

06605000000000NIBE F470 3x400V CU

06605100000000NIBE F470 3x400V RF

06606000000000NIBE F750 3x400V CU

66527300000000NIBE F1145-8 DE

66520400000000NIBE F1145-10

66533300000000NIBE F1245-8 DE

66528400000000NIBE F1245-10

06511100000000NIBE F1345-30

06940000000000NIBE VVM 500

Avancerat

Aktuell konfiguration

För att kontrollera vilken programvaruversion och vilken

värmepumpskonfiguration som är inställd:

1. Gå in i meny 3, INFO.

2. Välj 3.1, serviceinfo.

3. Bläddra till de två sista sidorna för att se aktuella

inställningar.

serviceinfo 3.1

Återställ fabriksinställningar

För att återställa fabriksinställningarna i programvaran:

1. Håll inne bakåt-knappen i 7 sekunder för att kom-

ma åt servicemenyn.

2. Gå in i meny 5, SERVICE.

3. Välj 5.5, fabriksinställning service.

fabriksinställning service 5.5

Välj vad som ska återställas till

fabriksvärden

användarinställningar

serviceinställningar

bekräfta

4. Välj vilka inställningar som ska återställas.

5. Bekräfta fabriksinställningen.

Uppdatera programvara

Programvaran i DEMO 40 kan, precis som i värmepum-

parna, uppdateras.

Uppdateringen görs med hjälp av ett USB-minne.

Ladda hem programvara

1. Sätt i det medföljande USB-minnet i datorn.

2. Gå in på www.nibe.se/programvara i webbläsaren.

3. Skriv in användarnamn och lösenord och klicka på

logga in.

Kontakta NIBE om du saknar användaruppgifter.

4. De programvaror som är tillgängliga för nerladd-

ning finns i kolumnen till höger. Klicka på önskad

programvara (siffrorna i filnamnet anger version).

Programvarufiler

Programvara avsedd för demoenheten är mar-

kerad med "demo". Skillnaden är att demopro-

gramvaran tillåter inställning av serienummer,

samt att alla givare har fasta värden, vilket

medför att inga larm uppstår. Du kan även in-

stallera en vanlig programvara i DEMO 40, men

eftersom givare och kommunikation saknas

kommer larm att uppstå.

5. Välj att spara filen på disk, bläddra till USB-minnet

och placera filen där.

6. Ta ut USB-minnet på ett säkert sätt när nerladdning-

en är färdig.

Installera programvara

När ett USB-minne ansluts dyker en ny meny (meny 7)

upp i displayen.

INOMHUSKLIMAT

VÄRMEPUMP INFO

VARMVATTEN

USB

uppdatera programvaran

USB 7

loggning

hantera inställningar

Meny 7.1 - uppdatera programvaran

Här kan du uppgradera programvaran i DEMO 40.

OBS!

För att följande funktioner ska fungera krävs

att USB-minnet innehåller filer med program-

vara för DEMO 40 från NIBE.

I en faktaruta överst i displayen visas information (alltid

på engelska) om den mest troliga uppdateringen som

uppdateringsprogramvaran har valt från USB-minnet.

Denna information berättar för vilken produkt program-

varan är avsedd, vilken version programvaran har och

allmän information om dem. Om du önskar någon

annan fil än den som är vald kan du välja rätt fil genom

"välj annan fil".

starta uppdatering

Välj "starta uppdatering" om du vill starta uppdatering-

en. Du får först upp en fråga om du verkligen vill upp-

datera programvaran. Svara "ja" för att gå vidare eller

"nej" för att ångra.

Om du svarat "ja" på den tidigare frågan startar uppda-

teringen och nu kan du följa uppdateringsförloppet

på displayen. När uppdateringen är klar startar DEMO

40 om.

OBS!

En uppdatering av programvaran nollställer

inte menyinställningarna i DEMO 40.

OBS!

Om uppdateringen skulle avbrytas innan den

är klar (t.ex. vid strömavbrott etc.) kan program-

varan återställas till tidigare version om OK-

knappen hålls in under uppstart tills den gröna

lampan börjar lysa (tar ca. 10 sekunder).

välj annan fil

Välj "välj annan fil" om du inte vill använda dig av före-

slagen programvara. När du bläddrar bland filerna visas

precis som tidigare, information om markerad program-

vara i en faktaruta. När du valt en fil med OK-knappen

kommer du tillbaka till föregående sida (meny 7.1) där

du kan välja att starta uppdateringen.

Återställning av tidigare programvaruver-

sion

Minnet i DEMO 40 innehåller alltid två versioner av

programvaran: den som används just nu samt föregå-

ende installerad programvara.

För att växla mellan dessa versioner:

1. Ställ strömställaren i läge ( ).

2. Håll inne OK-knappen på enheten och ställ samti-

digt strömställaren i läge ().

3. Släpp OK-knappen när den gröna lampan tänds.

Nu har den föregående programvaran blivit aktive-

rad.

General

DEMO 40 is a stand alone display unit with the task of

demonstrating NIBE's user interface. The unit has the

same functions as the user interface in the heat pumps.

However, all sensor signals are set to fixed values and

there are no alarms.

TIP

See the relevant product's user manual/install-

ation manual for descriptions and how to

navigate menus and the menu system. Docu-

mentation can be downloaded from

www.nibe.se.

Contents

LEK

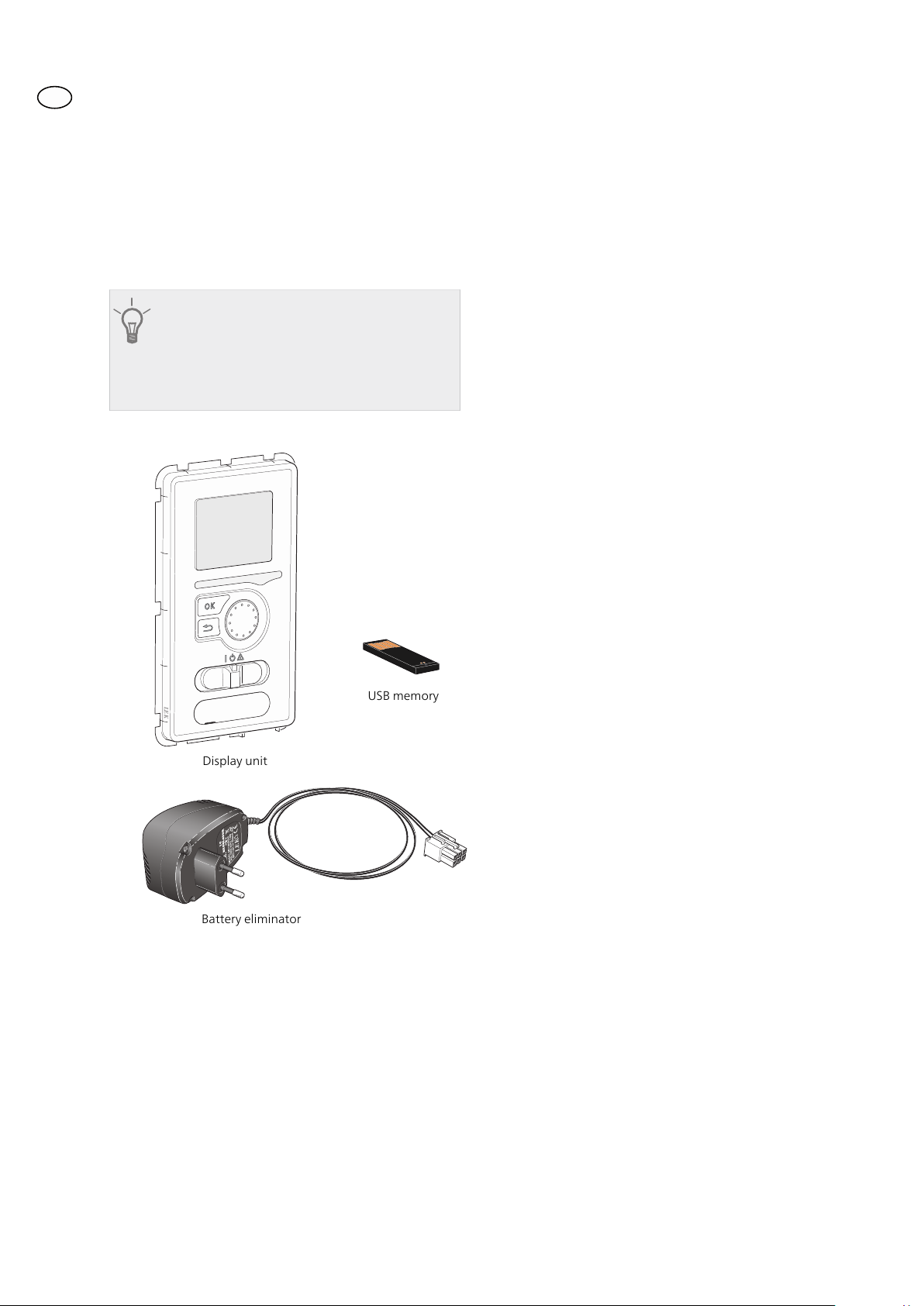

Display unit

Battery eliminator

USB memory

LEK

English, Installer manual - DEMO 40

Starting

Connection

1. Connect the power cable to the contact at the far

right on the underneath of the unit.

2. Connect the plug to a wall socket.

LEK

Contact

Control - introduction

Display

Instructions, settings and operational informa-

tion are shown on the display. The easy-to-read

display and menu system, facilitates navigation

between the different menus and options to

set the comfort or obtain the information you

require.

Status lamp

The status lamp indicates the status of the in-

door module. It:

■lights green during normal operation.

■lights yellow in emergency mode.

■lights red in the event of a deployed alarm.

OK button

The OK button is used to:

■confirm selections of sub menus/options/set

values/page in the start guide.

Back button

The back button is used to:

■go back to the previous menu.

■change a setting that has not been con-

firmed.

Control knob

The control knob can be turned to the right or

left. You can:

■scroll in menus and between options.

■increase and decrease the values.

■change page in multiple page instructions

(for example help text and service info).

Switch

The switch assumes three positions:

■On ()

■Standby ( )

■Emergency mode ( )

Emergency mode must only be used in the

event of a fault on the indoor module. In this

mode, the compressor switches off and the

immersion heater engages. The indoor module

display is not illuminated and the status lamp

illuminates yellow.

USB port

The USB port is used to update the software.

Visit http://www.nibeuplink.com and click the

"Software" tab to download the latest software

for your installation.

TIP

See the relevant product's user manual/install-

ation manual for a more detailed description

of control.

Starting

1. Set the switch to mode ().

2. The first time the unit is started a start guide is

displayed that aids in making basic settings, just as

on the heat pump. Everything from language to

supply temperature is set here. If so required, the

start guide can be skipped by pressing the back

button and then by selecting "yes" on the first

page.

Select heat pump

DEMO 40 can simulate all of NIBE's heat pumps that

have the same type of user interface. To select which

heat pump is to be simulated, set the product's serial

number.

Caution

The preinstalled software only contains F1145

and F1245. For other products, the software

must be updated according to page 11.

This function is only available in the demo software.

Setting the serial number

1. Insert the supplied USB memory.

LEK

2. Enter menu 7, USB.

INDOOR CLIMATE

HEAT PUMP INFO

HOT WATER

USB

3. Enter menu 7.4, serial number.

4. Here you set the serial number by marking one di-

git at a time and turning the control knob. See

serial number on the product or in the following

example list.

serial number 7.4

confirm reset

5. When the serial number is changed, the product

it belongs to is shown. The configuration of certain

components can also be changed.

Serial number example

Serial numberProduct

06604000000000NIBE F370 3x400V CU

06604100000000NIBE F370 1x230V RF UK

06604300000000NIBE F370 3x400V E

06605000000000NIBE F470 3x400V CU

06605100000000NIBE F470 3x400V RF

06606000000000NIBE F750 3x400V CU

66527300000000NIBE F1145-8 DE

66520400000000NIBE F1145-10

66533300000000NIBE F1245-8 DE

66528400000000NIBE F1245-10

06511100000000NIBE F1345-30

06940000000000NIBE VVM 500

Andere Handbücher für DEMO 40

Inhaltsverzeichnis

Sprachen:

Andere Nibe Monitor Handbücher

Nibe

Nibe EBV 200 Bedienungsanleitung

Beliebte Monitor Handbücher anderer Marken

Linear Acoustic

Linear Acoustic LQ-1000 Bedienungsanleitung

AOC

AOC I2579V Bedienungsanleitung

Gateway

Gateway FPD1520 Bedienungsanleitung

Furuno

Furuno Mu 120c Bedienungsanleitung

Asus

Asus VB171D - 17" LCD Monitor Bedienungsanleitung

Dell

Dell S2230MX Gebrauchsanweisung

Philips

Philips 107C64 Bedienungsanleitung

Dell

Dell S2409WFP Bedienungsanleitung

EverFocus

EverFocus EN-7517E Bedienungsanleitung

Panasonic

Panasonic TH152UX1 - 152" PLASMA TV Bedienungsanleitung

Dell

Dell Precision 7680 Bedienungsanleitung

LG 50PM1M - - 50" Plasma Panel Bedienungsanleitung

Bosch

Bosch DDU 9 Bedienungsanleitung

Acer

Acer A231HL Bedienungsanleitung

Philips

Philips 86BDL4152T Bedienungsanleitung

NEC

NEC AccuSync LCD5V Bedienungsanleitung

Emay

Emay SleepO2 Bedienungsanleitung

IBM

IBM 6360 Montageanleitung
