NovoPress ACO401 Bedienungsanleitung

Novopress ACO 401 (ø 76÷108 mm)

PRESSATRICE CON 2 BATTERIE, CARICA BATTERIA E VALIGIA

•PRESSING MACHINE WITH 2 BATTERIES, CHARGER AND CASE

•AKKU PRESSGERÄT MIT SCHNELLLADEGERAT UND KOFFER

•SERTISSEUSE A ACCUMULATEUR 2 AVEC CHARGEUR ET COFFRET

•AKKUMAQUINA CON CARGADOR RAPIDO E CAJA

NOTE: (*) Tensione/voltage 220-240 V / 50-60 Hz

B 50 51

CODE

196000009

25 1

Novopress ACO 401 (ø 139÷168 Over size)

CATENA PER PRESSATRICE

•PRESSING COLLAR

•PRESSSCHLINGE

•CHAÎNE

•MORDAZA CADENA

B 50 51

CODE De

196139002

139,7 14,4 1

196168002

168,3 19,7 1

ATTREZZATURE ED ACCESSORI

Press tools and accessories • Presswerkzeuge Zubehör • Outils de sertissage et accessories • Herramientas y accessorios

Attrezzature Oversize - Oversize tools

ø 139,7 - 168,3 mm

45744b01deu+eng+ita

04/13

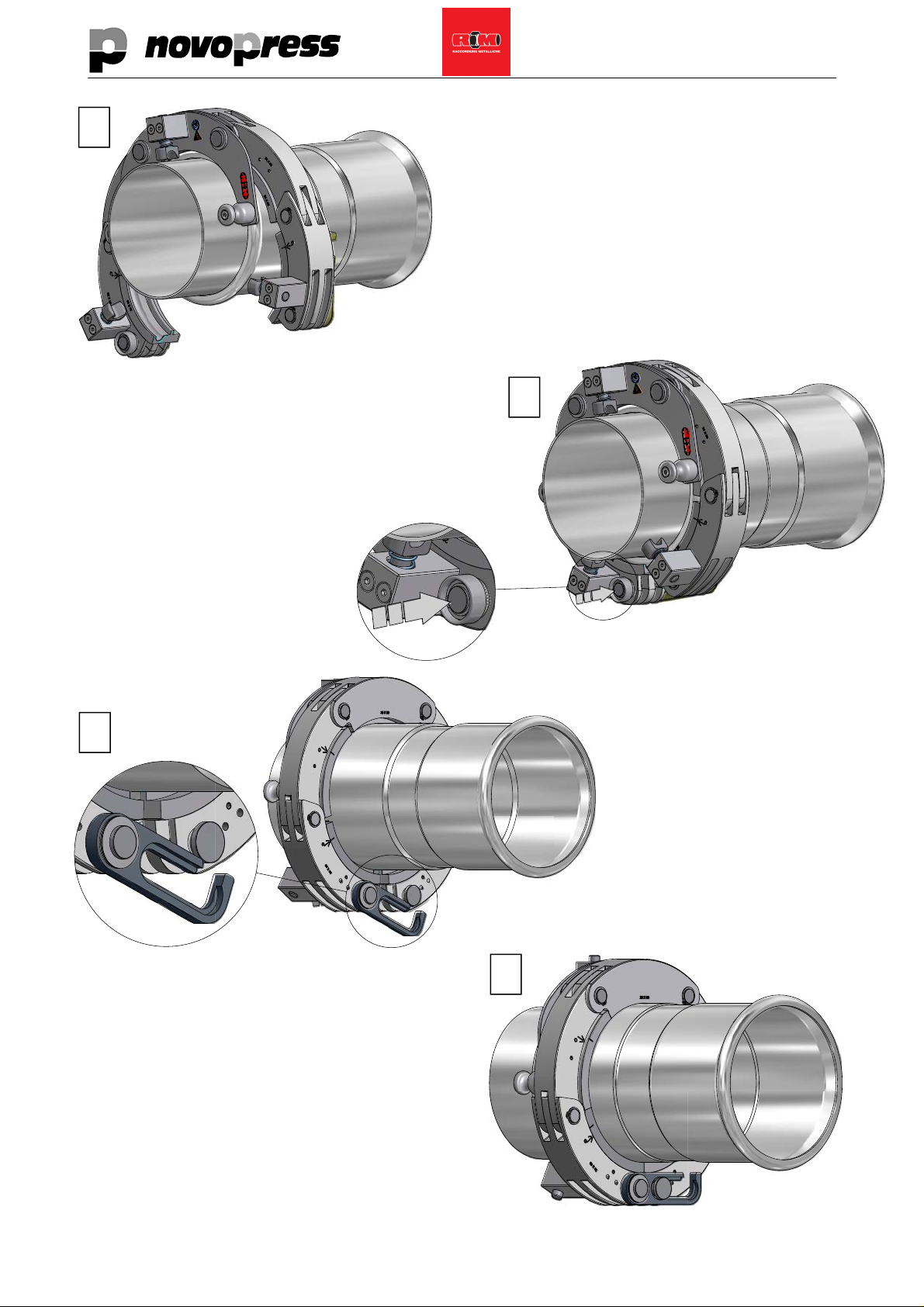

1. Schlinge öffnen und am Fitting ansetzen (die Gelenke

der Schlinge stehen unter Federvorspannung)

Open the collar and place it on the fitting (the collar

joints are spring pre-loaded)

Aprire la catena e posizionarla sul raccordo

(i settori della catena sono precaricati a molla)

2. Schlinge schließen und

Verriegelungsknopf drücken.

Close the collar and press the

lock button.

Chiudere la catena e premere

il pulsante di blocco.

3. Verschluss einschwenken

und Verriegelung einrasten.

Swivel the catch inwards

and secure the lock.

Ruotare il fermo verso

l'interno ed innestare il

blocco.

4. Verpressung 1 durchführen, Verschluss entriegeln

und Schlinge abnehmen.

Perform pressing operation 1, release the catch

and remove the collar.

Effettuare l'operazione di pressatura n°1,

rilasciare il fermo e rimuovere il collare.

17831

De 139,7-

168

45744b01deu+eng+ita

04/13

5. Schlinge versetzt am verpressten

Fittingwulst mit den Fixierstücken

ansetzen.

Place the collar (offset) on the pressed

fitting bead with the fixing elements.

Posizionare la catena nella zona del

“bicchiere”, allineandola con le

apposite guide sopra la sede di

contenimento dell’oring.

6. Schlinge schließen, Verriegelungsknopf drücken,

Verschluss einschwenken und Verriegelung

einrasten.

Close the collar, press the lock button, swivel the

catch inwards and secure the lock.

Chiudere la catena, premere il pulsante di

blocco, ruotare il fermo verso l'interno ed

innestare il blocco.

7. Verpressung 2 durchführen.

Perform pressing operation 2.

Effettuare l'operazione di pressatura n°2.

8. Verriegelung öffnen, Verschluss wegschwenken,

Schlinge öffnen und vom Fitting abnehmen.

Open the lock, swivel the catch away, open the

collar and remove it from the fitting.

Sganciare e ruotare il fermo, aprire la catena e

rimuoverla dal raccordo.

De 139,7 - 168,3

Metall bis

168,3 mm

Akkubetrieb

Drehbarer

Kopf

Comfort-Line

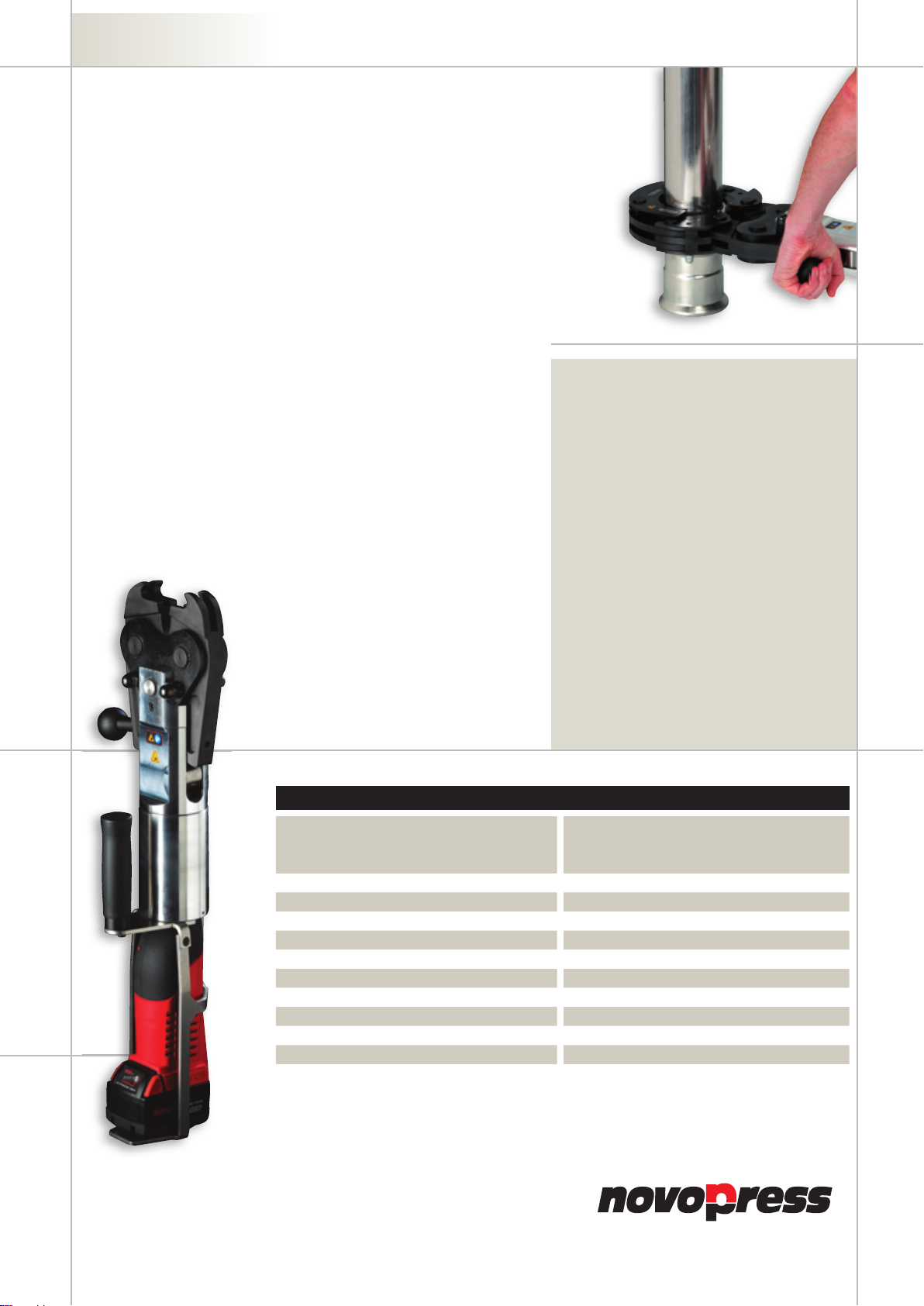

Pressgerät ACO401

Leistungsstarkes

Kraftpaket

■

Hohe Presskraft – kraftvoll für große

Rohrdimensionen

■

Ideal für Sonderanwendungen mit

speziellen Anforderungen bzgl.

Hochdruck

■

Akku-Zustandsanzeige – Akku-Kapazität

jederzeit kontrollierbar

Pressschlinge 401

Comfort-Line Pressgerät ACO401

R3/02.17-2

Technische Änderungen vorbehalten.

Novopress Qualität und Service

Comfort-Line

■

Akku-Leer-Erkennung

■

Fehleranzeige

■

Geräteinformationen über LED-Anzeige

im Starttaster

■

Automatischer Pressablauf

Wartung und Service

■

Qualiﬁ zierter Service direkt vor Ort dank

internationalem Servicenetz

■

Mobiler Service direkt vor Ort dank

unserem Servicemobil in Deutschland

und Teilen von Europa

■

Erweiterte Garantieleistung (weitere

Informationen auf www.novopress.de)

Starke Verbin-

dungen in

kürzester Zeit.

Efﬁ ziente Presstechnik

Das Comfort-Line Pressgerät ACO401 ist ideal für Hochdruck-

anwendungen in den Dimensionen 76,1 – 108 mm und für

Trinkwasserinstallationen sogar bis zur Dimension 168,3 mm.

Im Vergleich zu üblichen Schweißverbindungen ermöglicht

dieses Pressgerät eine Zeitersparnis von bis zu 90 %.

Anwendungsbereich

■

Trinkwasserinstallationen und Spezialanwendungen im

Hochdruckbereich (u. a. Sprinkleranlagen)

■

Pressschlingen für M-Proﬁ l Fittings unterschiedlicher

Hersteller verfügbar*

Zubehör

■

Pressschlingen 401

■

Ladegerät mit vielen weltweit gängigen Stecker-

varianten lieferbar

■

18 V Milwaukee Akkus mit implementierter Akku-

zustandsanzeige lieferbar

* verbindliche Informationen bitte beim Systemhersteller anfragen

Novopress GmbH &Co. KG

Scharnhorststraße 1 · D-41460 Neuss

Tel.: +49(0)2131-288-0 · Fax: +49(0)2131-288-55

www.novopress.de · E-Mail: [email protected]

Technische Daten ACO401

Nennweiten: Metallrohre 76,1 / 88,9 / 108,0 / 114,0 /

139,7 / 168,3 mm, weitere auf Anfrage

Gewicht mit Akku: 13 kg

Länge: 660 mm

Breite: 100 mm

Höhe: 250 mm

Aufgenommene elektrische Leistung: 450 W

Kolbenkraft: 100 kN

Kolbenhub: 60 mm

Akku: 18 V / 3,0 Ah Li-Ion Milwaukee

Akkukapazität: 15 – 20 Pressungen

Ladezeit: ca. 60 Min.

Metal up to

168.3 mm

Rechargeable

battery

Rotatable head

Comfort-Line

Pressing Unit ACO401

Highly Efficient

Powerhouse

■

High press force - powerful for large

pipe dimensions

■

Ideally suitable for special applications

with special requirements concerning

high pressure

■

Battery status indicator – Battery capacity

can be controlled anytime

Press collar HP 401

Comfort-Line Pressing Unit ACO401

R3-GB/03.17-2

We reserve the right to make technical modiﬁ cations.

Novopress quality and service

Comfort-Line

■

Battery-empty-detection

■

Error display

■

Device information through the LED

indication under the start button

■

Automatic pressing cycle

Maintenance and service

■

Qualiﬁ ed service on site thanks to

international service network

■

Mobile on-site service thanks to our

service vehicle in Germany and parts

of Europe

■

Extended warranty (further information

at www.novopress.de)

Strong con-

nection in a

short time.

Efﬁ cient press technology

The Comfort-Line Pressing Unit ACO401 is ideal for high-

pressure applications with dimensions from 76.1 to 108.0 mm

and for drinking water installations even up to 168.3 mm.

In comparison to conventional welding connections, this

pressing unit enables a time saving up to 90 %.

Scope of application

■

Drinking water-, gas- and heating installations, industry

and commercial applications and many more

■

Availability of jaws suitable for M-Proﬁ le ﬁ ttings of

various manufacturers in the market*

Accessories

■

Press collars 401

■

Charger available in many worldwide power supply

speciﬁ cations

■

18 V Milwaukee batteries with implemented battery-

status-indication available

* for binding information please request your system manufacturer

Novopress GmbH &Co. KG

Scharnhorststraße 1 · D-41460 Neuss

Tel.: +49(0)2131-288-0 · Fax: +49(0)2131-288-55

www.novopress.de · E-Mail: [email protected]

Technical Data ACO401

Dimensions: Metal pipe up to 76.1 / 88.9 / 108.0 /

114.0 / 139.7 / 168.3 mm,

further on request

Weight incl. Battery: 13 kg

Length: 660 mm

Width: 100 mm

Height: 250 mm

Power consumption: 450 W

Piston force: 100 kN

Piston stroke: 60 mm

Battery: 18 V / 3.0 Ah Li-Ion Milwaukee

Battery capacity: 15 – 20 press cycles

Charging time: ca. 60 min.

Comfort-Line

Pressatrice ACO401

Gruppo di forza

ad alte prestazioni

■

Elevata forza di pressata – massima

potenza per i tubi di grandi dimensioni

■

Ideale per applicazioni speciali,

caratterizzate ad esempio dalla

presenza di alta pressione

■

Indicatore dello stato di carica della

batteria per poter controllare in qualsiasi

momento la capacità della batteria

Catena di

pressatura 401

Metallo fino

a 168,3 mm

Funzionamento

dell‘accumulatore

Testa

girevole

Comfort-Line Pressatrice ACO401

R3-I/05.17-2

Qualità e assistenza tecnica

della Novopress

Comfort-Line

■

Rilevamento bassa tensione della batteria

■

Indicazione di errori

■

Informazioni della pressatrice tramite

indicatore a LED sotto il pulsante di start

■

Funzionamento automatico

Manutenzione e assistenza tecnica

■

Assistenza tecnica qualiﬁ cata diretta-

mente sul campo grazie ad una rete

internazionale ben organizzata

■

Servizio assistenza mobile direttamente

sul campo grazie al nostro Servizio

mobile in Germania ed in altre parti

dell‘Europa

■

Estensione di garanzia (ulteriori

informazioni su www.novopress.de)

Raccordi

forti entro

breve tempo.

Tecnica di pressatura efﬁ cace

La pressatrice ACO401 è fatta per applicazioni speciali ad

alta pressione in dimensioni 76,1 –108,0 mm e per installa-

zioni per l‘acqua potabile ﬁ no alla dimensione 168,3 mm.

Rispetto alle correnti saldature questa pressatrice rende

possibile un risparmio di tempo ﬁ no al 90 %.

Campo di applicazione

■

Installazioni per l‘acqua potabile ed applicazioni

speciali, caratterizzate ad esempio dalla presenza di

alta pressione (per esempio sprinkler)

■

Catene di pressatura per proﬁ lo M di differenti fornitori

dei raccordi sono disponibili*

Accessori

■

Catene di pressatura 401

■

Caricabatteria disponibile con molte differenti spine,

che sono utilizzate a livello mondiale

■

Accumulatori (18 V) della Milwaukee sono disponibili

di diversa capacità

Novopress GmbH &Co. KG

Scharnhorststraße 1 · D-41460 Neuss

Tel.: +49(0)2131-288-0 · Fax: +49(0)2131-288-55

www.novopress.de · E-Mail: [email protected]

Dati tecnici dell‘ACO401

Diametri: Tubi metallici ﬁ no a 76,1 / 88,9 / 108,0 /

114,0 / 139,7 / 168,3 mm,

altre larghezze su richiesta

Peso incl. accumulatore: 13 kg

Lunghezza: 660 mm

Larghezza: 100 mm

Altezza: 250 mm

Potenza assorbita: 450 W

Forza pistone: 100 kN

Corsa pistone: 60 mm

Accumulatore: 18 V / 3,0 Ah ioni di litio Milwaukee

Capacità accumulatore: 15 – 20 operazioni di pressatura

Tempo di carica: ca. 60 min.

Con riserva di modiﬁ che tecniche.

* per informazioni vincolanti chiedere ai fabbricanti dei sistemi

Andere Handbücher für ACO401

Inhaltsverzeichnis

Sprachen:

Andere NovoPress Elektrowerkzeuge Handbücher

NovoPress

NovoPress HPA 400 Bedienungsanleitung

NovoPress

NovoPress HSBL Series Bedienungsanleitung

NovoPress

NovoPress PowerCrimp Bedienungsanleitung

NovoPress

NovoPress HPA 400 Bedienungsanleitung

NovoPress

NovoPress ECO301 Bedienungsanleitung

NovoPress

NovoPress ACO102 Bedienungsanleitung

NovoPress

NovoPress ACO401 Bedienungsanleitung

NovoPress

NovoPress ACO102 Bedienungsanleitung

NovoPress

NovoPress EFP203 Bedienungsanleitung

NovoPress

NovoPress Comfort-Line ACO202XL Bedienungsanleitung

NovoPress

NovoPress HPM 400 Bedienungsanleitung

NovoPress

NovoPress ECO301 Bedienungsanleitung

NovoPress

NovoPress SB 203 Bedienungsanleitung

NovoPress

NovoPress ACO202 Bedienungsanleitung

NovoPress

NovoPress SLB 125 Bedienungsanleitung

NovoPress

NovoPress AXI102 Bedienungsanleitung

NovoPress

NovoPress ACO203XL BT Bedienungsanleitung

NovoPress

NovoPress HP 300 Bedienungsanleitung

NovoPress

NovoPress ACO203XL BT Bedienungsanleitung

NovoPress

NovoPress KE KELIT ACO103 BT Bedienungsanleitung

NovoPress

NovoPress ECO301 Bedienungsanleitung

NovoPress

NovoPress ACO203 Bedienungsanleitung

NovoPress

NovoPress HP 95 Einrichtungshandbuch

NovoPress

NovoPress ACO203 Bedienungsanleitung

Beliebte Elektrowerkzeuge Handbücher anderer Marken

AEG

AEG OMNI-JS Bedienungsanleitung

SIP

SIP 01533 Bedienungsanleitung

Ribimex

Ribimex PRS499 Bedienungsanleitung

3M Fiber Optic Connector Crimp Tool Bedienungsanleitung

Ryobi

Ryobi P524 Bedienungsanleitung

ROJEK

ROJEK FSN 300A Bedienungsanleitung

Kemper

Kemper 1740PRO Bedienungsanleitung

WABCO

WABCO OptiTire Bedienungsanleitung

EINHELL

EINHELL TE-MS 18/210 Li Bedienungsanleitung

Orgapack

Orgapack OR-T 85 Kurzanleitung

TOUGHCUT

TOUGHCUT Diamond 400 Bedienungsanleitung

Yaros

Yaros PB-3603 Bedienungsanleitung

Fein

Fein BSS 2.0 E Einrichtungshandbuch

Baileigh Industrial

Baileigh Industrial SS-2725 Bedienungsanleitung

Milwaukee

Milwaukee 2674-20 Bedienungsanleitung

Fein

Fein BLs 1.6 Bedienungsanleitung

Princess

Princess Electric Multi Sharpener Bedienungsanleitung

FOREDOM

FOREDOM K.1050 Handbuch
