Oase PondJet Eco Leitfaden

PondJet Eco

Inbetriebnahme

Üzembe helyezés

Commissioning

Uruchomienie

Mise en service

Uvedení do provozu

Inbedrijfstelling

Uvedenie do prevádzky

Puesta en marcha

Zagon

Comissionamento

Stavljanje u pogon

Messa in servizio

Punerea în funcţiune

Idrifttagning

Въвеждане в експлоатация

Idriftssettelse

Уведення в експлуатацію

Driftstart

Ввод в эксплуатацию

Käyttöönotto

调试



PJT0001



PJT0006



PJT0008



PJT0009



PJT0004



PJT0005



PJT0002



PJT0003



PJT0012

Original-Anleitung. Die Anleitung gehört zum Gerät und muss bei Weitergabe des Geräts stets

mitgegeben werden.

Original-Anleitung.

WARNUNG

Trennen Sie alle elektrischen Geräte im Wasser vom Stromnetz, bevor

Sie ins Wasser greifen. Andernfalls drohen schwere Verletzungen

oder Tod durch Stromschlag.

Betreiben Sie das Gerät nur, wenn sich keine Personen im Wasser auf-

halten.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von

Personen mit verringerten physischen, sensorischen oder mentalen

Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden,

wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des

Gerätes unterwiesen wurden und die daraus resultierenden Gefahren

verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und

Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung

durchgeführt werden.

Inhaltsverzeichnis

Sicherheitshinweise...................................................................................................................................... 8

Bestimmungsgemäße Verwendung........................................................................................................... 9

Produktbeschreibung................................................................................................................................... 9

Gerät zusammenbauen...............................................................................................................................10

Aufstellen .......................................................................................................................................................11

Inbetriebnahme............................................................................................................................................ 12

Die weiterführende Gebrauchsanleitung finden Sie im Internet als PDF zum

Download:

www.oase.com/manual

Diese zusätzlichen Themen finden Sie in der Gebrauchsanleitung:

•Produkteigenschaften, Symbole auf dem Gerät

•Reinigung und Wartung, Lagern/Überwintern, Störungsbeseitigung

•Technische Daten, Verschleißteile, Ersatzteile, Entsorgung

Sicherheitshinweise

Elektrischer Anschluss

•Für die Elektroinstallation im Außenbereich gelten spezielle Vorschriften. Die Elektroinstalla-

tion darf nur von einer Elektrofachkraft ausgeführt werden.

– Die Elektrofachkraft ist aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen

qualifiziert und darf Elektroinstallationen im Außenbereich durchführen. Sie kann mögliche

Gefahren erkennen und beachtet die regionalen und nationalen Normen, Vorschriften und

Bestimmungen.

– Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.

•Schließen Sie das Gerät nur an, wenn die elektrischen Daten von Gerät und Stromversorgung

übereinstimmen.

•Schließen Sie das Gerät nur an einer vorschriftsmäßig installierten Steckdose an. Das Gerät

muss über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maxi-

mal 30 mA abgesichert sein.

•Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwen-

dung im Freien geeignet sein (spritzwassergeschützt).

•Schützen Sie offene Stecker und Buchsen vor Feuchtigkeit.

Sicherer Betrieb

•Verwenden Sie das Gerät nicht, wenn elektrische Leitungen oder Gehäuse beschädigt sind.

•Entsorgen Sie das Gerät, wenn seine Netzanschlussleitung beschädigt ist. Die Netzanschluss-

leitung kann nicht ersetzt werden.

•Die Laufeinheit im Gerät enthält einen Magneten mit starkem Magnetfeld, das Herzschrittma-

cher oder implantierte Defibrillatoren (ICD) beeinflussen kann. Halten Sie zwischen Implantat

und Magnet einen Abstand von mindestens 0,2 m ein.

•Tragen oder ziehen Sie das Gerät nicht an der elektrischen Leitung.

•Verlegen Sie Leitungen so, dass sie vor Beschädigungen geschützt sind und dass niemand dar-

über fallen kann.

•Nehmen Sie niemals technische Änderungen am Gerät vor.

•Führen Sie nur die Arbeiten am Gerät durch, die in dieser Anleitung beschrieben sind.

•Verwenden Sie nur Original-Ersatzteile und -Zubehör.

Bestimmungsgemäße Verwendung

Verwenden Sie das in dieser Anleitung beschriebene Produkt ausschließlich wie folgt:

•Zur Erzeugung einer Wasserfontäne in Gewässern und Großteichen mit oder ohne Fischbesatz.

•Zur Belüftung und Versorgung von Gartenteichen mit Sauerstoff.

•Unter Einhaltung der technischen Daten.

•Betrieb unter Einhaltung der zulässigen Wasserwerte.

•Zum Betrieb mit sauberem Wasser.

Für das Gerät gelten folgende Einschränkungen:

•Nicht in Schwimmteichen verwenden.

•Niemals mit anderen Flüssigkeiten als Wasser betreiben.

•Niemals ohne Wasserdurchfluss betreiben.

•Nicht für gewerbliche oder industrielle Zwecke verwenden.

•Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stof-

fen einsetzen.

Produktbeschreibung

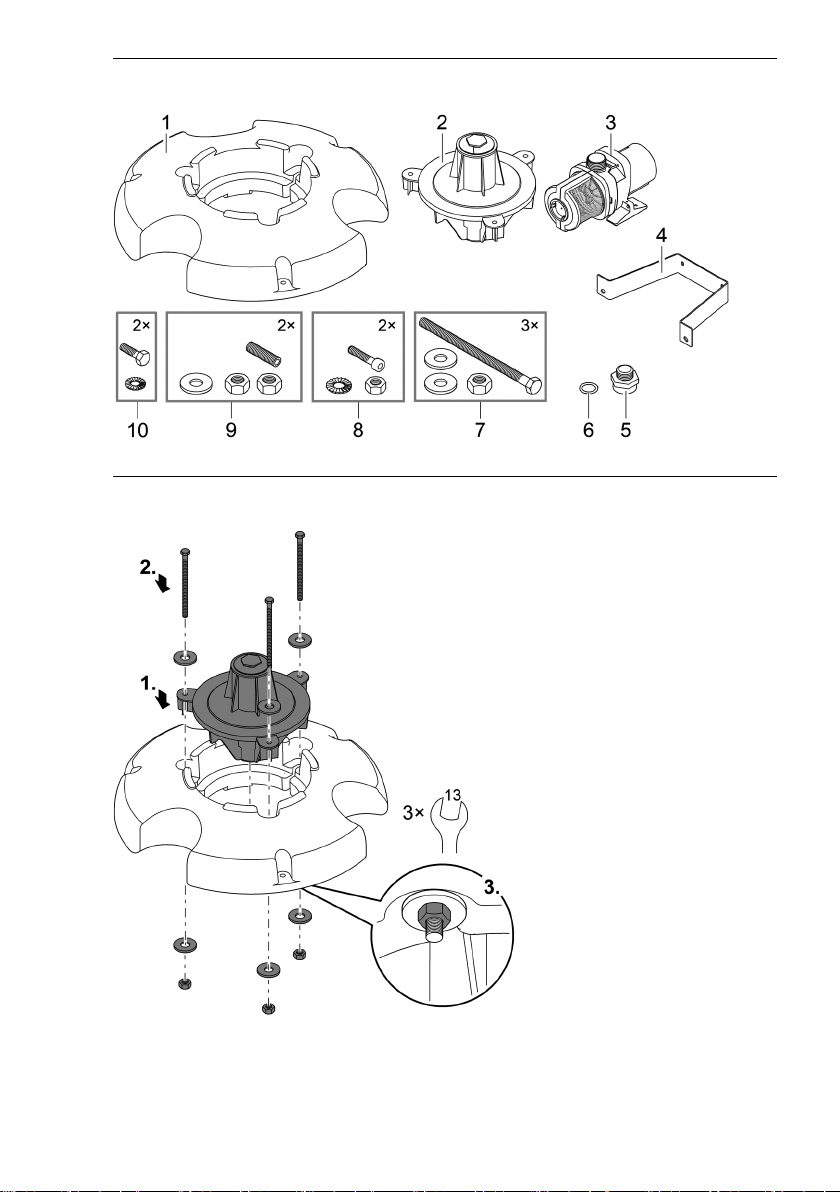

Übersicht

A

Schwimmkörper

Düsenkörper mit integrierter Multifunktionsdüse

(Multifunktionsdüse ist verschlossen mit Abdeck

scheibe und Stopfen)

Pumpe

Haltebügel für Pumpe

Adapter für Anschluss Pumpe an Düsenkörper

Flachdichtung 40 × 30 × 2 mm, sitzt zwischen Adapter (5) und Pumpe (3)

Sechskantschrauben M8 × 130 mm, Unterlegscheiben und selbstsichernden Muttern

Innensechskantschrauben M6

× 35 mm, Zahnscheiben und Muttern

Stehbolzen M8

× 40 mm, Unterlegscheiben und Muttern

Gerät zusammenbauen

Das Gerät muss vollständig zusammengebaut sein, bevor es in den Teich gesetzt werden kann.

Die einzelnen Schritte des Zusammenbaus:

•Düsenkörper montieren

•Pumpe montieren

•Düse montieren

Düsenkörper montieren

So gehen Sie vor:

B

1. Düsenkörper in den Schwimmkörper stecken.

2. Schrauben mit Unterlegscheiben durch die Bohrungen des Düsenkörpers stecken.

– Die Schrauben müssen auf der Unterseite des Schwimmkörpers herausragen.

3. Selbstsichernde Muttern mit Unterlegscheiben auf die Schrauben drehen und anziehen.

– Schrauben nur soweit anziehen, dass der Düsenkörper spielfrei fixiert ist.

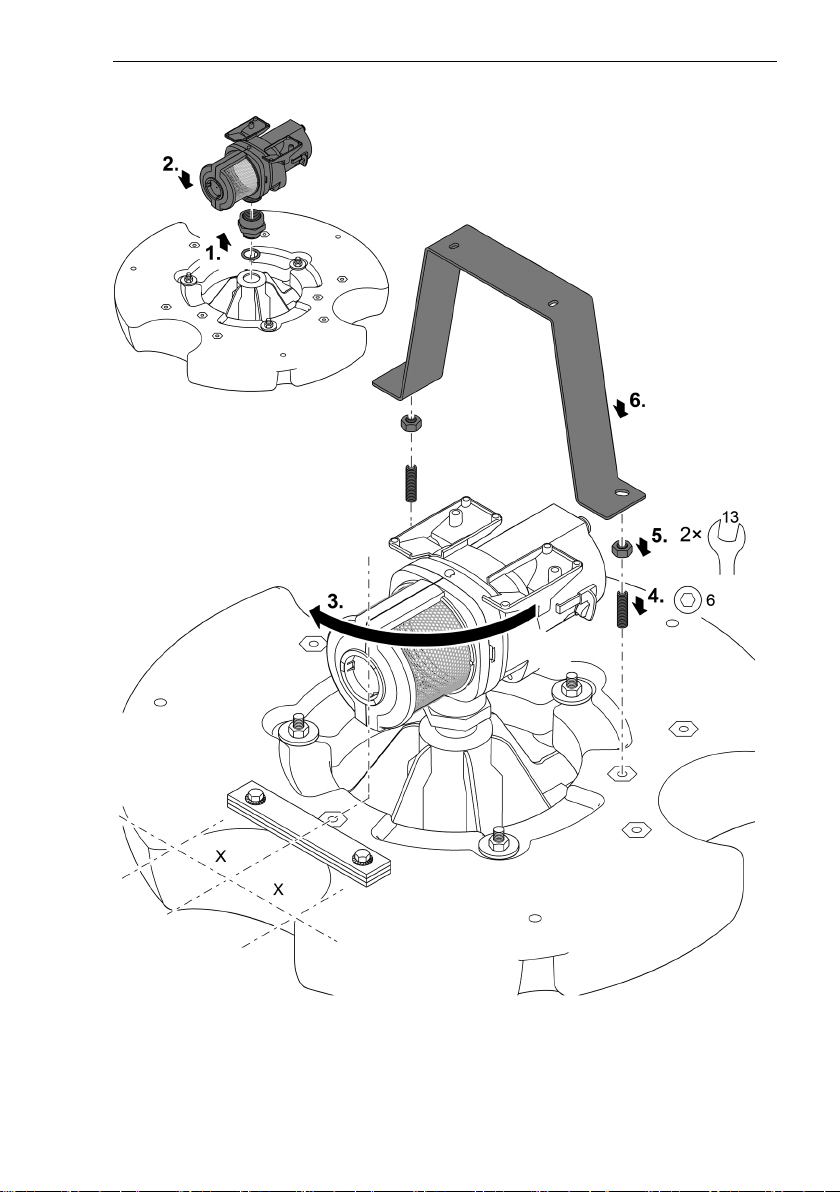

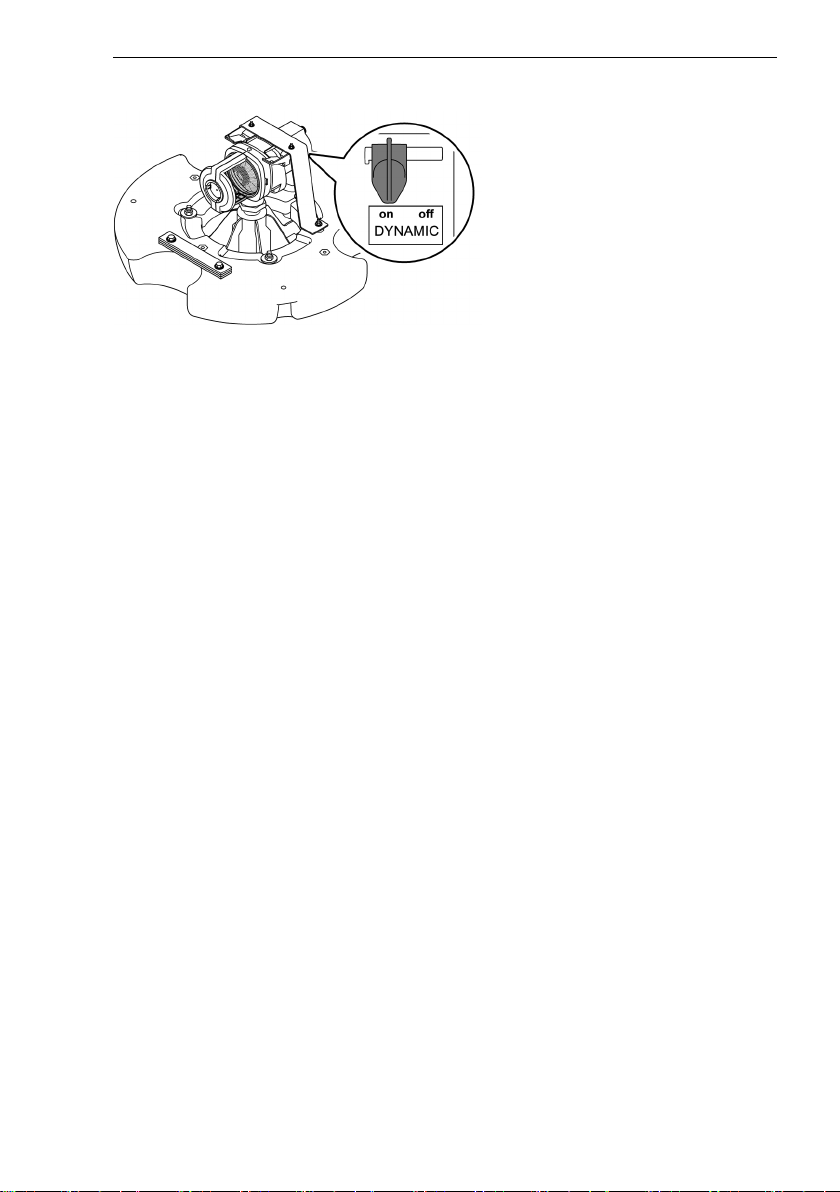

Pumpe montieren

So gehen Sie vor:

C

1. Reduzierstück bis zum Anschlag auf den Pumpenausgang schrauben.

2. Pumpe und Reduzierstück mit Flachdichtung auf den Eingang des Düsenkörpers drehen und

handfest anziehen.

3. Pumpe ausrichten.

– Der Filterkorb der Pumpe muss mittig zum Ausgleichsgewicht ausgerichtet sein.

– Pumpe nicht zu weit drehen, um Beschädigungen zu vermeiden.

– Pumpe ggf. bis zur vorherigen Aussparung zurückdrehen.

4. Stehbolzen in die beiden Gewindebuchsen rechts und links neben der Pumpe drehen und fest-

ziehen.

– Auf beiden Seiten die mittlere der drei Gewindebuchsen wählen.

5. Muttern soweit wie möglich auf die Stehbolzen drehen.

– Die Muttern dienen als Auflage für den Haltebügel.

6. Haltebügel aufsetzen.

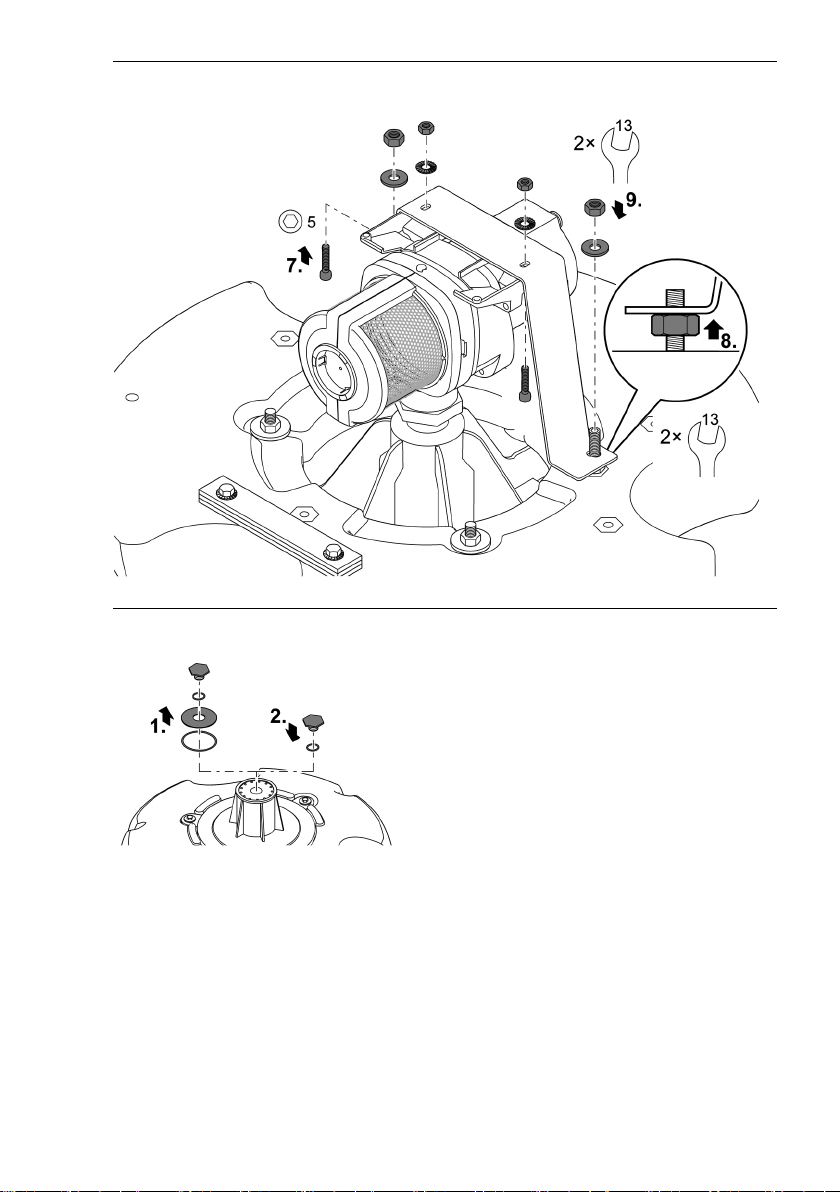

D

7. Innensechskantschrauben durch Pumpenfuß und Haltebügel stecken, Muttern mit Zahn-

scheibe aufschrauben und festziehen.

8. Muttern auf den Stehbolzen bis unter den Haltebügel drehen.

– Der Haltebügel muss die Pumpe ohne Spannung fixieren.

9. Muttern mit Unterlegscheibe auf die Stehbolzen schrauben und festziehen.
