OJ Electronics OCC4 Bedienungsanleitung

Type OCC4/OCD4

English

67110A 07/11 (MBC)

U S E R M A N U A L

Contents

Menu overview ........................................................ 1

Introduction ............................................................. 2

First time settings ................................................... 2

General operation ................................................... 2

Back...................................................................... 2

Exit ........................................................................ 2

Operation mode ...................................................... 2

Auto mode ........................................................... 2

Manual mode ....................................................... 2

Comfort mode ...................................................... 2

Thermostat setup menus ....................................... 2

4-event settings ...................................................... 2

User settings ........................................................... 2

Time and date ...................................................... 3

Child lock ............................................................. 3

Display settings ...................................................3

4-event schedule ................................................. 3

Energy monitor .................................................... 3

Engineer settings .................................................... 3

Oset temperature ................................................ 3

Adaptive function.................................................. 3

Application ............................................................ 3

Temperature scale ................................................ 3

Language .............................................................. 3

Factory reset ......................................................... 4

Information ...........................................................4

Back...................................................................... 4

Exit ........................................................................ 4

Error messages ...................................................... 4

Factory settings ...................................................... 4

Preset schedule .................................................... 4

(YHQWVHWWLQJV 8VHUVHWWLQJV



&RPIRUW0HQX0DQXDO

:HG

&

2IIVHWWHPS

$GDSWLYHIXQFWLRQ

$SSOLFDWLRQ

7HPSVFDOH

%DFNOLJKW

7LPHDQGGDWH

&KLOGORFN

'LVSOD\VHWWLQJV

(YHQWVFKHGXOH

(QHUJ\PRQLWRU

%DFN

([LW

/DQJXDJH

)DFWRU\UHVHW

,QIRUPDWLRQ

%DFN

([LW

(QJLQHHUVHWWLQJV ([LW

All manuals and user guides at all-guides.com

all-guides.com

Type OCC4/OCD4 English

Introduction

The thermostat can switch on your heating system at predetermined

times on dierent days of the week. For each day of the week, you

can set individual temperatures for 4 dierent periods, called events.

Lowering the temperature when the home is unoccupied will reduce

your energy costs without reducing comfort.

The thermostat comes with a default schedule suitable for most

homes. Unless you change the settings, the thermostat will operate

in compliance with the default schedule.

Furthermore, the thermostat features an adaptive function that

automatically changes heating period start times so as to ensure

that the required temperature is reached at the set time. After three

days the adaptive function has learned when the heating must be

switched on.

First time settings

The ﬁrst time you switch the interrupter ON “I”, language, time and

date must be set. The menu will automatically guide you through the

process.

• Choose your language with the Up and Down buttons and

conﬁrm with OK.

• Set the actual hour and press the OK button. Then set the mi-

nutes. Press OK.

• Set the actual date: year, month and day. Conﬁrm the settings

with the OK button.

The thermostat is now ready for use and will control your heating

in accordance with the pre-programmed 4-event schedule, see

Factory settings.

Navigation buttons

Power interrupter



&RPIRUW0HQX0DQXDO

:HG

&

General operation

The interrupter button allows you to turn the thermostat on “I” and

o “0” by sliding the button up and down. When the thermostat is

switched o “0”, the relay disengages. All settings, including time

and date, will be remembered.

The thermostat is intuitively operated using the navigation buttons.

The function of each button is indicated above the button in the

display.

Back

In various parts of the menus and submenus you will ﬁnd the Back

menu item.

Use Back to return to the last step.

Exit

Returns to initial dispay.

Operation mode

The thermostat features three dierent modes of temperature control:

Auto mode

Select Auto if you want the temperature to be controlled automa-

tically via the 4-event schedule.

Manual mode

Select Manual to cancel the programmed 4-event schedule (e.g.

during holidays) and to set the required temperature manually. You

may, for example, want to adjust the temperature to 5°C for frost

protection while you are away.

• Press Manual, conﬁrm with OK and choose the required tempera-

ture.

Comfort mode

Select Comfort to set a temporary comfort temperature

(so-called party mode) for a single event.

• Press Comfort, conﬁrm with OK and choose the required tempe-

rature. Then enter the required duration of comfort mode.

After the set time has elapsed, the thermostat will automatically

revert to Auto mode.

Please note: Comfort mode is a temporary manual setting that will

be automatically cancelled by the next event in the programmed

4-event schedule.

Thermostat setup menus

The menu allows you to select the following options:



(YHQWVHWWLQJV

4-event settings

Allows you to have the temperature con-

trolled automatically in accordance with a

program of your own choice. You can select

temperature settings for four dierent events

during the day:

When you wake up in the morning

When you are away at work

When you come home

When you go to bed at night

The thermostat is pre-programmed with a 4-event schedule for easy

and economic heating control, see Preset schedule under Factory

settings. The schedule can be easily changed in the following way:

1. Press the OK button to activate the 4-event settings display.

2. Choose the days for which you want to change the settings,

Mon-Fri or Sat-Sun using the up or down button. Press OK.

3. Now select the time and temperature for each daily event in the

program. Press OK and set the start time for the event concerned.

Conﬁrm with OK. Set the temperature for this event and conﬁrm

with OK.

4. After setting the required events, select Exit in the menu to return

to the initial display.

7HPS



&

& &

7LPH





0D[



0LQ





8VHUVHWWLQJV

User settings

In the user settings menu you can change the

following items:

• Time and date

• Child lock

• Display settings

• 4-event schedule

• Energy monitor

All manuals and user guides at all-guides.com



7LPHDQGGDWH

Time and date

Press OK and set the actual time in hours

and minutes.

The date will then be displayed. Set the date

and conﬁrm with OK.



&KLOGORFN

Child lock

Allows you to lock the thermostat settings,

e.g. in public or other places where you do

not want the settings changed.

Press OK and set the child lock to On using

the down button. Conﬁrm with OK.

The child lock can be unlocked by pressing both the Comfort and

Manual buttons simultaneously for 5 seconds.



'LVSOD\VHWWLQJV

Display settings

Allows you to select what is shown on the

initial display.

Time/day: Shows the actual time and day at

the top of the display.

Set temp.: Shows the current temperature

setting.

Act. temp*.:Shows the actual measured temperature.

Scr. saver: Switches o the display after 30 seconds if no button is

pressed. Any subsequent press of a button reactivates

the display. The thermostat remains on and runs the

selected program.

Press the OK button to select or deselect the display options. Then

select Exit in the menu to return to the initial display and view your

chosen settings.



(YHQWVFKHGXOH

4-event schedule

Allows you to choose the type of weekly

4-event schedule you require.

5:2 : Monday to Friday with 4 events and

Saturday to Sunday with 2 events.

Typically used if you work from Monday

to Friday.

6:1 : Monday to Saturday with 4 events and Sunday with 2 events.

Typically used if you work from Monday to Saturday.

7:0 : Monday to Sunday with 4 individual events. Allows you to

choose individual programs for each of the 7 days of week.

Select the required 4-event schedule and conﬁrm with OK.

For instructions on programming the time and temperature for the

4-event schedule, see 4-event settings.



(QHUJ\PRQLWRU

Energy monitor

Allows you to view energy consumption for

the past 2 days, 30 days or 365 days.

Press OK for the chosen period. The value

in per cent (%) shows the relative amount of

time the heating has been on. The following

ﬁgure is the cost for the selected period. To ensure correct calcula-

tion, check the settings for currency, price per kWh and load.

Currency: Press OK and chose the required currency.

Conﬁrm with OK.

Cost/unit: Press OK and set the actual cost of electricity.

The cost must be entered per kWh. Press OK.

Load: Press OK and enter the connected heating power.

The value must be in watt (W). Press OK.

Leave the menu by pressing Exit.



(QJLQHHUVHWWLQJV

Engineer settings

The Engineer settings menu contains the

following options:

• Oset temperature

• Adaptive function

• Application

• Temperature scale

• Language

• Factory reset

• Information



2IIVHWWHPS

Offset temperature

If the actual measured temperature does not

corresponding to the thermostat value, you

can adjust the thermostat by osetting the

temperature.

Press OK and enter the value of the measu-

red temperature. Conﬁrm with OK.



$GDSWLYHIXQFWLRQ

Adaptive function

Ensures that the required temperature has

already been reached when you get up in the

morning or come home from work. After just

a few days, the adaptive function will have

automatically calculated when the heating

must be turned on.

Press OK and set the function to On. Conﬁrm with OK.



$SSOLFDWLRQ

Application

Set the type of regulation used.

There are 4 options:

Floor reg. : The thermostat regulates ﬂoor

temperature only. A ﬂoor sen-

sor must be connected.

Room reg. : The thermostat regulates room temperature only.

Room/limit : The thermostat regulates room temperature with min.

and max. limits for ﬂoor temperature. A ﬂoor sensor

must be connected.

Regulator : The thermostat functions as a simple regulator and no

sensors are used. The setting is a percentage.

Press OK and select the required application. Conﬁrm with OK.



7HPSVFDOH

Temperature scale

Allows you to set the temperature range

within which the thermostat can be set. It is

then only possible to set a temperature within

this range in auto, comfort and manual mode.

Press OK to highlight Min temperature. Use

the up or down button to select the minimum permissible tempera-

ture. Press OK and select the maximum permissible temperature.

Conﬁrm the settings with OK.



%DFNOLJKW

Display illumination

There are three settings for the display back-

lighting:

• Auto: Backlighting is activated whenever a

key is pressed and goes out automatically

30 seconds after the last key press.

• On: Backlighting continuously on.

• Heating active: Backlighting comes on when heat is called for by

the thermostat.

Select the desired backlighting setting and conﬁrm with OK.

Type OCC4/OCD4 English

All manuals and user guides at all-guides.com

Speedheat Nederland B.V.

Dr. Huizingastraat 28 · 4507 AB Schoondijke

Postbus 144 · 4500 AC Oostburg

Tel: + 0117 401500 · Fax: + 0117 455606

[email protected] · www.speedheat.com

Type OCC4/OCD4 English



/DQJXDJH

Language

Allows the language used on the display to

be changed.

Press OK and select the required language.

Conﬁrm with OK.



)DFWRU\UHVHW

Factory reset

Allows factory settings to be restored. Your

personal settings will be lost, see Factory

settings.

Press OK and choose Reset in the menu.

Conﬁrm with OK.



,QIRUPDWLRQ

Information

Displays the thermostat software version.

Back

In various parts of the menus and submenus

you will ﬁnd the Back menu item.

Use Back to return to the last step.

Exit

Returns to initial dispay.

Error messages

If a fault or error occurs, the thermostat will display an error code as

follows:

E0: Internal failure. The thermostat is defective. Replace thermostat.

E1: Internal sensor defective or short-circuited.

E2: External sensor defective or short-circuited.

E5: Internal overheating. Inspect the installation.

Factory settings

Preset schedule

Day 1-5

Event Time With ﬂoor sensor With room sensor

Day 06:00-08:00 25°C 20°C

Out 08:00-16:00 18°C 13°C

Home 16:00-23:00 25°C 20°C

Night 23:00-06:00 18°C 13°C

Day 6-7

Event Time With ﬂoor sensor With room sensor

Day 08:00-23:00 25°C 20°C

Night 23:00-08:00 18°C 13°C

All manuals and user guides at all-guides.com

B E N U T Z E R H A N D B U C H

Inhalt

Menu overview . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Einführung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Erste Einstellungen . . . . . . . . . . . . . . . . . . . . . . . 6

Allgemeiner Betrieb . . . . . . . . . . . . . . . . . . . . . . . 6

Zurück . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Beenden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Betriebsart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Auto-Modus . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Manueller Modus . . . . . . . . . . . . . . . . . . . . . . . 6

Komfortmodus . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Thermostat-Konﬁgurationsmenüs . . . . . . . . . . . 6

Uhrenbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Benutzer-Einstellungen . . . . . . . . . . . . . . . . . . . . 7

Uhrzeit und Datum . . . . . . . . . . . . . . . . . . . . . . 7

Kindersicherung . . . . . . . . . . . . . . . . . . . . . . . . 7

Display-Einstellungen . . . . . . . . . . . . . . . . . . . . 7

Wochenprogramm . . . . . . . . . . . . . . . . . . . . . . 7

Energieverbrauch . . . . . . . . . . . . . . . . . . . . . . . 7

Service-Einstellungen . . . . . . . . . . . . . . . . . . . . . 7

Oset-Temperatur . . . . . . . . . . . . . . . . . . . . . . . 7

Selbstlernfunktion . . . . . . . . . . . . . . . . . . . . . . . 7

Einstellung der Regelungsart . . . . . . . . . . . . . . . 7

Temperaturskala . . . . . . . . . . . . . . . . . . . . . . . . 7

Display-Beleuchtung . . . . . . . . . . . . . . . . . . . . 8

Sprache . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Rückstellung auf die Werkseinstellungen . . . . . 8

Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Zurück . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Beenden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Fehlermeldungen . . . . . . . . . . . . . . . . . . . . . . . . . 8

Werkseinstellungen . . . . . . . . . . . . . . . . . . . . . . . 8

Voreingestellter Zeitplan . . . . . . . . . . . . . . . . . . 8

8KUHQEHWULHE %HQXW]HU(LQVWHOO

7HPS$EJOHLFK

6HOEVWOHUQIXQNWLRQ

$QZHQGXQJ

7HPS6NDOD

%HOHXFKWXQJ

8KU]HLW'DWXP

.LQGHUVLFKHU

'LVSOD\(LQVWHOO

:RFKHQSURJ

(QHUJLHYHUEUDXFK

=XUFN

%HHQGHQ

6SUDFKH

:HUNHLQVWHOOXQJ

,QIRUPDWLRQ

=XUFN

%HHQGHQ

6HUYLFH(LQVWHOO %HHQGHQ



.RPIRUW0HQ0DQXHOO

&

Menü

Modell OCC4/OCD4

Deutsch

All manuals and user guides at all-guides.com

Einführung

Mit dem Thermostat FRTD 903 (Fußbodentemperaturregler mit

Bodenfühler / Raumtemperaturregler mit Begrenzungsfühler)

kann das Heizsystem zu vorgegebenen Zeiten an verschiedenen

Wochentagen ein- bzw. ausgeschaltet werden. Mit 28 Programm-

plätzen ermöglicht der Thermostat bis zu 4 Schaltvorgänge pro

Tag mit verschiedenen Tages-und Absenktemperaturen. Ab Werk

enthält der Thermostat eine Standardprogrammierung (Werksein-

stellung), die für die viele Heizsysteme und Kundenwünsche geeig-

net ist. Wenn diese Programmierung nicht geändert wird, arbeitet

der Thermostat mit der Standardprogrammierung

(siehe Werkseinstellungen).

Darüber hinaus verfügt der Thermostat über eine Lernfunktion,

die automatisch die Einschaltzeitpunkte der Heizperioden ändert,

um ein Erreichen der gewünschten Temperatur zum eingestellten

Zeitpunkt zu gewährleisten. Nach drei Tagen hat die Lernfunktion

die Einschaltzeitpunkte der Heizung entsprechend angepasst.

Erste Einstellungen

Beim ersten Einschalten, Schalter auf EIN „I“, sind Sprache,

Uhrzeit und Datum einzustellen. Das Menü führt Sie automatisch

durch diesen Prozess.

• Mit den Pfeiltasten wählen Sie Ihre Sprache und mit OK bestäti-

gen Sie diese.

• Die aktuelle Stunde einstellen und mit OK betätigen. Dann die

Minuten einstellen. Mit der OK-Taste betätigen.

• Aktuelles Datum: Jahr, Monat und Tag einstellen. Die Einstellun-

gen mit der OK-Taste bestätigen.

Der Thermostat ist jetzt betriebsbereit und steuert Ihre Heizung ge-

mäß dem vorprogrammierten 4-Phasen-Zeitplan, siehe Werksein-

stellungen.

Navigationstasten

Betriebsschalter



.RPIRUW0HQ0DQXHOO

&

Allgemeiner Betrieb

Aktivieren und Deaktivieren des Thermostats erfolgen durch hin-

auf- oder herunterschieben des Schalters auf Ein „I“ und Aus „0“.

Bei ausgeschaltetem Thermostat, Aus „0“, ist das Relais inaktiv.

Alle Einstellungen, einschließlich Uhrzeit und Datum, werden

gespeichert.

Der Thermostat lässt sich intuitiv mittels der Navigationstasten

bedienen.

Die Funktion jeder Taste wird über ihr am Display angezeigt.

Zurück

Dadurch gelangen Sie zurück zur vorherigen Ebene.

Beenden

Kehrt zum Startdisplay zurück.

Betriebsart

Der Thermostat hat drei unterschiedliche Temperaturregelungsmo-

di zu bieten:

Auto-Modus

Wählen Sie Auto, wenn die Temperatur automatisch mit Hilfe

des 4-Phasen-Programms geregelt werden soll.

Manueller Modus

Wählen Sie Manuell, um den 4-Phasen-Zeitablauf zu übersteu-Wählen Sie Manuell, um den 4-Phasen-Zeitablauf zu übersteu-

ern (z. B. während des Urlaubs) und um die gewünschte Tempe-

ratur manuell einzustellen. Gegebenenfalls kann die Temperatur

während Ihrer Abwesenheit zum Frostschutz z. B. auf 5°C festge-

legt werden.

• Manuell betätigen, mit OK bestätigen und die gewünschte

Temperatur einstellen.

Komfortmodus

Wählen Sie Komfort, um vorübergehend eine Komfort-

Temperatur für ein besonderes Ereignis (den so genann-

ten Party-Modus) einzustellen.

• Komfort betätigen, mit OK bestätigen und die gewünschte Tem-

peratur einstellen. Dann die gewünschte Dauer des Komfortmo-

dus‘ eingeben.

Nach Ablauf der eingestellten Zeit kehrt der Thermostat automa-

tisch zum Auto-Modus zurück.

Bitte beachten: Der Komfortmodus ist eine zwischenzeitliche, ma-

nuelle Einstellung, die automatisch mit Beginn der nächsten Phase

im 4-Phasen-Programm aufgehoben wird.

Thermostat-Konﬁgurationsmenüs

Mit dem Menü lassen sich folgende Optionen auswählen:



8KUHQEHWULHE

Uhrenbetrieb

Ermöglicht Ihnen eine automatische Tem-

peraturregelung mit einem Programm Ihrer

Wahl. Sie können die Temperaturen für vier

verschiedene Phasen während des Tages

einstellen:

Wenn Sie morgens aufwachen

Wenn Sie das Haus verlassen

Wenn Sie nach Hause kommen

Wenn Sie nachts zu Bett gehen

Der Thermostat ist mit einem 4-Phasen-Zeitplan für einfache und

wirtschaftliche Heizungsregelung vorprogrammiert, siehe Vorein-

gestellter Zeitplan unter Werkseinstellungen. Der Zeitplan lässt

sich einfach wie folgt ändern:

1. Die OK-Taste betätigen, um das Display zu den 4-Phasen-Ein-

stellungen zu aktivieren.

2. Wählen Sie mit den Pfeiltasten, für welche Tage, Mo-Fr oder Sa-

So, die Einstellungen geändert werden sollen. Mit OK betätigen.

3. Jetzt die Uhrzeit und Temperatur für jede tägliche Phase im

Programm auswählen. Mit OK betätigen und den Startzeitpunkt

für die betreende Phase einstellen. Mit OK bestätigen. Die

Temperatur für diese Phase einstellen und mit OK bestätigen.

4. Nach Einstellung der gewünschten Phasen Beenden taste im

Menü betätigen, um zum Startdisplay zurückzukehren.

7HPS



&

& &

7LPH





0D[



0LQ



Modell OCC4/OCD4 Deutsch

All manuals and user guides at all-guides.com

all-guides.com



%HQXW]HU(LQVWHOO

Benutzer-Einstellungen

In den Benutzer-Einstellungen lassen sich

folgende Punkte ändern:

• Uhrzeit und Datum

• Kindersicherung

• Display-Einstellungen

• Wochenprogramm

• Energieverbrauch



8KU]HLW'DWXP

Uhrzeit und Datum

OK betätigen und die aktuelle Uhrzeit in

Stunden und Minuten einstellen.

Danach wird das Datum angezeigt. Das Da-

tum einstellen und mit OK bestätigen.



.LQGHUVLFKHU

Kindersicherung

Ermöglicht Ihnen die Thermostateinstellungen

zu verriegeln, z. B. an öentlichen Orten oder

Standorten, wo Sie ein Ändern der Einstellun-

gen verhindern möchten.

OK betätigen und die Kindersicherung mit

der Pfeiltaste auf Ein stellen. Mit OK bestätigen.

Die Kindersicherung lässt sich durch gleichzeitiges 5 Sekunden

langes Betätigen der Komfort- und Manuell-Tasten aufheben.



'LVSOD\(LQVWHOO

Display-Einstellungen

Erlaubt Ihnen die Anzeigen am Startdisplay

auszuwählen.

Uhrzeit/Tag: Zeigt im Display oben

aktuelle Uhrzeit und Tag an.

Temp.Sollwert: Zeigt die aktuelle Tempera-

tureinstellung an.

Aktuelle Temp.: Zeigt die aktuell gemessene Temperatur an.

Anzeigedauer: Schaltet das Display aus, wenn 30 Sekunden lang

keine Taste betätigt wurde. Jede Tastenbetätigung

reaktiviert das Display. Der Thermostat bleibt aktiv

und arbeitet nach dem gewählten Programm.

OK-Taste betätigen, um die Anzeigeoptionen auszuwählen oder die

Auswahl aufzuheben. Danach im Menü Beenden wählen, um zum

Startbildschirm zurückzukehren und die gewählten Einstellungen

zu betrachten.



:RFKHQSURJ

Wochenprogramm

Ermöglicht Ihnen den passenden 4-Phasen-

Wochenprogramm auszuwählen.

5:2 : Montag bis Freitag mit 4 Phasen und

Samstag bis Sonntag mit 2 Phasen

z.B. wenn Sie Montag bis Freitag

arbeiten.

6:1 : Montag bis Samstag mit 4 Phasen und Sonntag mit 2 Phasen

z.B. wenn Sie Montag bis Samstag arbeiten.

7:0 : Montag bis Sonntag mit 4 individuellen Phasen. Ermöglicht

Ihnen für jeden der 7 Wochentage individuelle Programme zu

wählen.

Wählen Sie den gewünschten Wochenprogramm und bestätigen

Sie mit OK.

Anleitung zur Programmierung von Uhrzeit und Temperatur für den

4-Phasen-Zeitplan, siehe Uhrenbetrieb.



(QHUJLHYHUEUDXFK

Energieverbrauch

Ermöglicht Ihnen den Energieverbrauch für

die letzen 2 Tage, 30 Tage oder 365 Tage

anzuzeigen.

Den gewünschten Zeitraum mit OK bestäti-

gen. Angezeigt wird die relative Einschaltzeit

der Heizung in Prozent (%). Und daneben die Kosten für den

gewählten Zeitraum. Um eine korrekte Berechnung zu gewährleis-

ten, sind die Einstellungen für Währung, Preis je kWh und Leistung

zu kontrollieren.

Währung: OK betätigen und die gewünschte Währung wählen.

Mit OK bestätigen.

Strompreis: Mit OK betätigen und den aktuellen Strompreis einge-

ben.

Die Kosten sind je kWh anzugeben. OK betätigen.

Leistung: OK betätigen und die angeschlossene Heizleistung

eingeben.

Der Wert ist in Watt (W) anzugeben. OK betätigen.

Das Menü durch Betätigen von Beenden verlassen.



6HUYLFH(LQVWHOO

Service-Einstellungen

Das Service-Menü umfasst folgende Optionen:

• Oset-Temperatur

• Lernfunktion

• Anwendung

• Temperaturskala

• Sprache

• Rückstellung auf die Werkseinstellungen

• Information



7HPS$EJOHLFK

Offset-Temperatur

Entspricht die aktuell gemessene Temperatur

nicht dem angezeigten Wert am Thermostat,

lässt sich der Thermostat durch Ausgleich der

Temperatur justieren.

OK betätigen und den Wert der gemessenen

Temperatur eingeben. Mit OK bestätigen.



6HOEVWOHUQIXQNWLRQ

Selbstlernfunktion

Diese Funktion gewährleistet, dass die

gewünschte Temperatur beim Aufstehen am

Morgen oder bei der Rückkehr nach Hause

bereits erreicht ist. Schon nach wenigen

Tagen hat die Lernfunktion automatisch be-

rechnet, wann der Thermostat die Heizung zuschalten muß.

OK betätigen und die Funktion auf Ein stellen. Mit OK bestätigen.



$QZHQGXQJ

Einstellung der Regelungsart

Benutzten Regelungstyp einstellen.

4 Optionen sind verfügbar:

Fußboden: Der Thermostat regelt aus-

schließlich die Bodentem-

peratur. Ein Bodenfühler ist

anzuschließen.

Raumreg. : Der Thermostat regelt ausschließlich die Raum-

temperatur.

Raum/Bgr: Der Thermostat regelt die Raumtemperatur mit

min. und max. Grenzen für die Bodentemperatur.

Ein Bodenfühler ist anzuschließen.

Regler: Der Thermostat wirkt als einfacher Regler und es

werden keine Fühler angewandt. Die Einstellung ist

ein Prozentwert.

OK betätigen und die gewünschte Anwendung wählen. Mit OK

bestätigen.



7HPS6NDOD

Temperaturskala

Ermöglicht Ihnen die Einstellung des Tem-

peraturbereichs, in welchem der Thermostat

eingestellt werden kann. Danach ist es im

Auto-, Komfort- und manuellen Modus nur

möglich die Temperatur innerhalb dieses

Bereichs einzustellen.

Modell OCC4/OCD4 Deutsch

All manuals and user guides at all-guides.com

Speedheat Nederland B.V.

Dr. Huizingastraat 28 · 4507 AB Schoondijke

Postbus 144 · 4500 AC Oostburg

Tel: + 0117 401500 · Fax: + 0117 455606

[email protected] · www.speedheat.com

Modell OCC4/OCD4 Deutsch

OK betätigen um die Min. Temperatur zu markieren. Mit den Pfeil-

tasten die zulässige minimale Temperatur einstellen. OK betätigen

und die zulässige maximale Temperatur einstellen. Die Einstellun-

gen mit OK bestätigen.



%HOHXFKWXQJ

(&2

Display-Beleuchtung

Für die Hintergrundbeleuchtung gibt es drei

Einstellungsmöglichkeiten:

• Auto: Die Beleuchtung wird auf Knopfdruck

aktiviert und erlischt automatisch 30

Sekunden nach der letzten Tastenbetätigung.

• Ein: Leuchtet ständig.

• Heizbetrieb: Die Beleuchtung schaltet bei Wärmebedarfsmeldung

durch den Thermostat ein.

Die gewünschte Hintergrundbeleuchtung wählen, und mit OK

bestätigen.



6SUDFKH

Sprache

Ermöglicht es die Sprache am Display zu

ändern.

OK betätigen und die gewünschte Sprache

wählen. Mit OK bestätigen.



:HUNHLQVWHOOXQJ

Rückstellung auf die

Werkseinstellungen

Ermöglicht es die Werkseinstellungen wieder

herzustellen. Ihre persönlichen Einstellungen

gehen dabei verloren, siehe Werkseinstel-

lungen.

OK betätigen und im Menü Werkeinstellung wählen. Mit OK

bestätigen.



,QIRUPDWLRQ

Information

Zeigt die Softwareversion des Thermostats

an.

Zurück

Dadurch gelangen Sie zurück zur vorherigen Ebene.

Beenden

Kehrt zum Startdisplay zurück.

Fehlermeldungen

Beim Auftreten eines Fehlers oder einer Störung wird am Thermo stat

ein Fehlercode angezeigt, der folgende Bedeutung haben kann:

E0: Interne Störung. Der Thermostat ist defekt.

Thermostat austauschen.

E1: Interner Fühler defekt oder kurzgeschlossen.

Thermostat tauschen.

E2: Externer Fühler defekt oder kurzgeschlossen. Fühler überprüfen.

Gegenfalls tauschen.

E5: Interne Überhitzung. Installation kontrollieren.

Werkseinstellungen

Voreingestellter Zeitplan

Tag 1-5

Phase Uhrzeit Mit Bodenfühler Mit Raumfühler

Tag 06:00-08:00 25 °C 20 °C

Abwesend 08:00-16:00 18 °C 13 °C

Anwesend 16:00-23:00 25 °C 20°C

Nacht 23:00-06:00 18 °C 13 °C

Tag 6-7

Phase Uhrzeit Mit Bodenfühler Mit Raumfühler

Tag 08:00-23:00 25 °C 20°C

Nacht 23:00-08:00 18 °C 13 °C

All manuals and user guides at all-guides.com

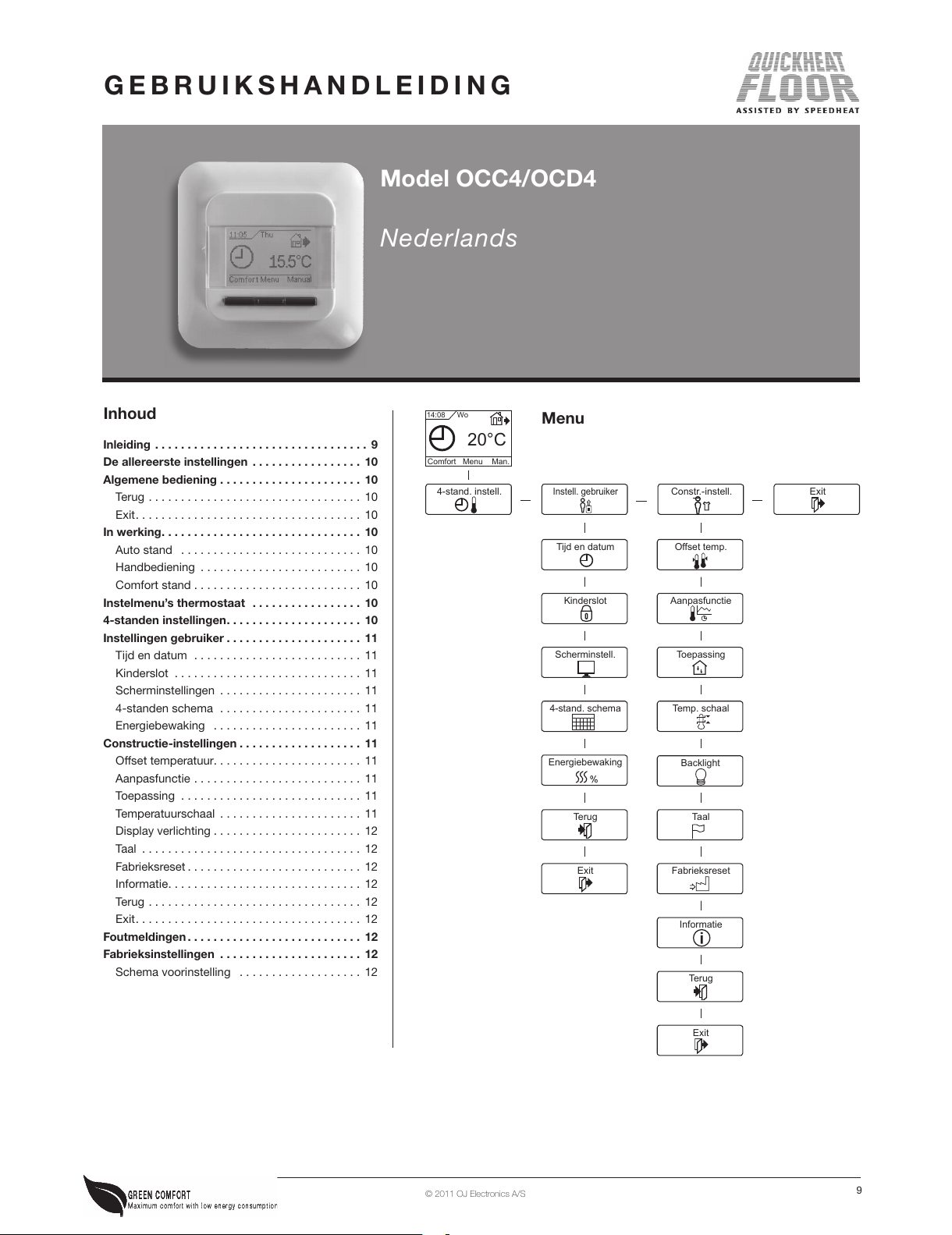

G E B R U I K S H A N D L E I D I N G

Inhoud

Inleiding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

De allereerste instellingen . . . . . . . . . . . . . . . . . 10

Algemene bediening . . . . . . . . . . . . . . . . . . . . . . 10

Terug . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Exit ................................... 10

In werking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Auto stand . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Handbediening . . . . . . . . . . . . . . . . . . . . . . . . . 10

Comfort stand . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Instelmenu’s thermostaat . . . . . . . . . . . . . . . . . 10

4-standen instellingen . . . . . . . . . . . . . . . . . . . . . 10

Instellingen gebruiker . . . . . . . . . . . . . . . . . . . . . 11

Tijd en datum . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Kinderslot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Scherminstellingen . . . . . . . . . . . . . . . . . . . . . . 11

4-standen schema . . . . . . . . . . . . . . . . . . . . . . 11

Energiebewaking . . . . . . . . . . . . . . . . . . . . . . . 11

Constructie-instellingen . . . . . . . . . . . . . . . . . . . 11

Oset temperatuur. . . . . . . . . . . . . . . . . . . . . . . 11

Aanpasfunctie . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Toepassing . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Temperatuurschaal . . . . . . . . . . . . . . . . . . . . . . 11

Display verlichting . . . . . . . . . . . . . . . . . . . . . . . 12

Taal ..................................12

Fabrieksreset . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Informatie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Terug . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Exit ................................... 12

Foutmeldingen . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Fabrieksinstellingen . . . . . . . . . . . . . . . . . . . . . . 12

Schema voorinstelling . . . . . . . . . . . . . . . . . . . 12

VWDQGLQVWHOO

,QVWHOOJHEUXLNHU



&RPIRUW0HQX0DQ

&

2IIVHWWHPS

$DQSDVIXQFWLH

7RHSDVVLQJ

7HPSVFKDDO

7LMGHQGDWXP

.LQGHUVORW

6FKHUPLQVWHOO

VWDQGVFKHPD

(QHUJLHEHZDNLQJ

7HUXJ

([LW

%DFNOLJKW

7DDO

)DEULHNVUHVHW

,QIRUPDWLH

7HUXJ

([LW

&RQVWULQVWHOO ([LW

Model OCC4/OCD4

Nederlands

All manuals and user guides at all-guides.com

Inleiding

De thermostaat kan uw verwarmingssysteem op vooringestelde

tĳdstippen op verschillende dagen van de week inschakelen. Voor

elke dag van de week kunt u afzonderlĳke temperaturen instellen

voor 4 verschillende perioden, die standen worden genoemd. Door

de temperatuur te verlagen als u niet thuis bent, verlaagt u de stook-

kosten zonder het comfort te verminderen.

De thermostaat wordt geleverd met een standaardschema dat voor

de meeste woningen geschikt is. Tenzĳ u deze instellingen wĳzigt,

zal de thermostaat op dit standaardprogramma werken.

De thermostaat heeft ook een aanpassingsfunctie die de starttĳd

van de verwarmingsperiode automatisch wĳzigt zodat de gewenste

temperatuur wordt bereikt op de door u ingestelde tĳd. Na drie

dagen heeft de aanpassingsfunctie geleerd wanneer de verwarming

moet worden ingeschakeld.

De allereerste instellingen

De eerste keer dat u de thermostaat met de onderbreker Aan “I”

inschakelt, moet u de taal, tĳd en datum instellen. Het menu zal u

automatisch door het proces voeren.

• Kies uw taal met de knoppen Omhoog en Omlaag en bevestig

met OK.

• Stel het actuele uur in en druk op de OK knop. Stel dan de minu-

ten in. Druk op OK.

• Stel de actuele datum in: jaar, maand en dag. Bevestig de instel-

lingen met de OK knop.

De thermostaat is nu gereed voor gebruik en zal uw verwarming

regelen in overeenstemming met het vooringestelde 4-standen

schema, zie Fabrieksinstellingen.

Navigatieknoppen

Stroomonderbreker



&RPIRUW0HQX0DQ

&

Algemene bediening

Met de onderbrekerknop kunt u de thermostaat aan “I” en uit “0”

zetten door de knop omhoog en omlaag te schuiven. Wanneer de

thermostaat is uitgeschakeld “0”, wordt het relais uitgeschakeld. Alle

instellingen, incl. tĳd en datum zullen worden opgeslagen.

De thermostaat wordt bediend met de navigatieknoppen. De functie

van elke knop wordt aangegeven in het scherm boven de knop.

Terug

In verschillende delen van de menu’s en submenu’s zult u het

Terug menu item vinden.

Gebruik Terug om naar de voorgaande stap terug te gaan.

Exit

Gaat terug naar het beginscherm.

In werking

De thermostaat bezit drie verschillende manieren van temperatuur

regelen.

Auto stand

Selecteer Auto als u wilt dat de temperatuur automatisch wordt

bewaakt via het 4-standensysteem.

Handbediening

Kies handbediening om het ingestelde 4-standen programma

te annuleren (bv. tĳdens de vakantie) en de gewenste temperatuur

handmatig in te stellen. U kunt de temperatuur bv. op 5°C zetten

voor bescherming tegen vorst terwĳl u afwezig bent.

• Druk op Handbediening, bevestig met OK en kies de gewenste

temperatuur.

Comfort stand

Kies Comfort om een tĳdelĳke Comfort temperatuur

voor een speciale gelegenheid in te stellen (de zogenaam-

de feeststand).

• Druk op Comfort, bevestig met OK en kies de gewenste tempe-

ratuur. Voer daarna de gewenste duur van de comfort stand in.

Nadat de ingestelde tĳd is verlopen, zal de thermostaat automatisch

teruggaan naar de Auto stand.

NB: de Comfort stand is een tĳdelĳke, met de hand ingestelde stand

die automatisch wordt geannuleerd als de volgende stand in het

4-standen systeem start.

Instelmenu’s thermostaat

Het menu biedt keus uit de volgende mogelĳkheden



VWDQGLQVWHOO

4-standen instellingen

Hiermee kunt u de temperatuur automatisch

regelen volgens een programma van uw

eigen keus. U kunt temperatuurinstellingen

voor vier verschillende standen per dag

selecteren

wanneer u ‘sochtends wakker wordt

wanneer u op werk bent

wanneer u thuiskomt

wanneer u ‘savonds naar bed gaat

De thermostaat is ingesteld op een 4-standen schema voor een een-

voudige en zuinige verwarmingsregeling, zie Vooringesteld schema

onder Fabrieksinstellingen. Het schema kan gemakkelĳk als volgt

worden veranderd

1. Druk op de OK knop om het scherm met de 4-standen instelling

te activeren.

2. Kies de dagen die u in de instellingen wilt wĳzigen Ma-vr of Za-zo

met de knop omhoog of omlaag. Druk op OK.

3. Kies nu de tĳd en temperatuur voor elk van de dagelĳkse standen

in het programma. Druk op OK en stel de starttĳd in voor de

gewenste stand. Bevestig met OK. Stel de temperatuur voor deze

stand in en bevestig met OK.

4. Kies Exit in het menu nadat de gewenste standen zĳn ingesteld,

om terug te gaan naar het beginscherm.

7HPS



&

& &





0D[



0LQ



7LMG

Model OCC4/OCD4 Nederlands

All manuals and user guides at all-guides.com

Andere Handbücher für OCC4

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere OJ Electronics Touch-Screen Handbücher

OJ Electronics

OJ Electronics AHC-3000-HMI-35T Bedienungsanleitung

Beliebte Touch-Screen Handbücher anderer Marken

Elecro Engineering

Elecro Engineering Poolsmart Plus Montageanleitung

Johnson Controls

Johnson Controls IQ4 HUB Bedienungsanleitung

Elo TouchSystems

Elo TouchSystems ET2270L Bedienungsanleitung

Elo TouchSystems

Elo TouchSystems ET1002L Bedienungsanleitung

Elo TouchSystems

Elo TouchSystems 3201L Bedienungsanleitung

Duratec

Duratec S15 Bedienungsanleitung

Crestron

Crestron TPMC-3SM Bedienungsanleitung

Racelogic

Racelogic MFD Touch Bedienungsanleitung

J2 580 Benutzerhandbuch

HAI

HAI OmniTouch 10p Bedienungsanleitung

panel

panel PC PSR108-FM Series Bedienungsanleitung

Tipro

Tipro FREE+ Bedienungsanleitung

Systemline

Systemline Commander Bedienungsanleitung

Interactive Technologies

Interactive Technologies Insite Bedienungsanleitung

GVision

GVision Legacy Bedienungsanleitung

BeiJer

BeiJer T21C-C24 Bedienungsanleitung

Advantech

Advantech ITM-5117 Series Bedienungsanleitung

Edge

Edge CS Bedienungsanleitung
