1
Cod. 274281D

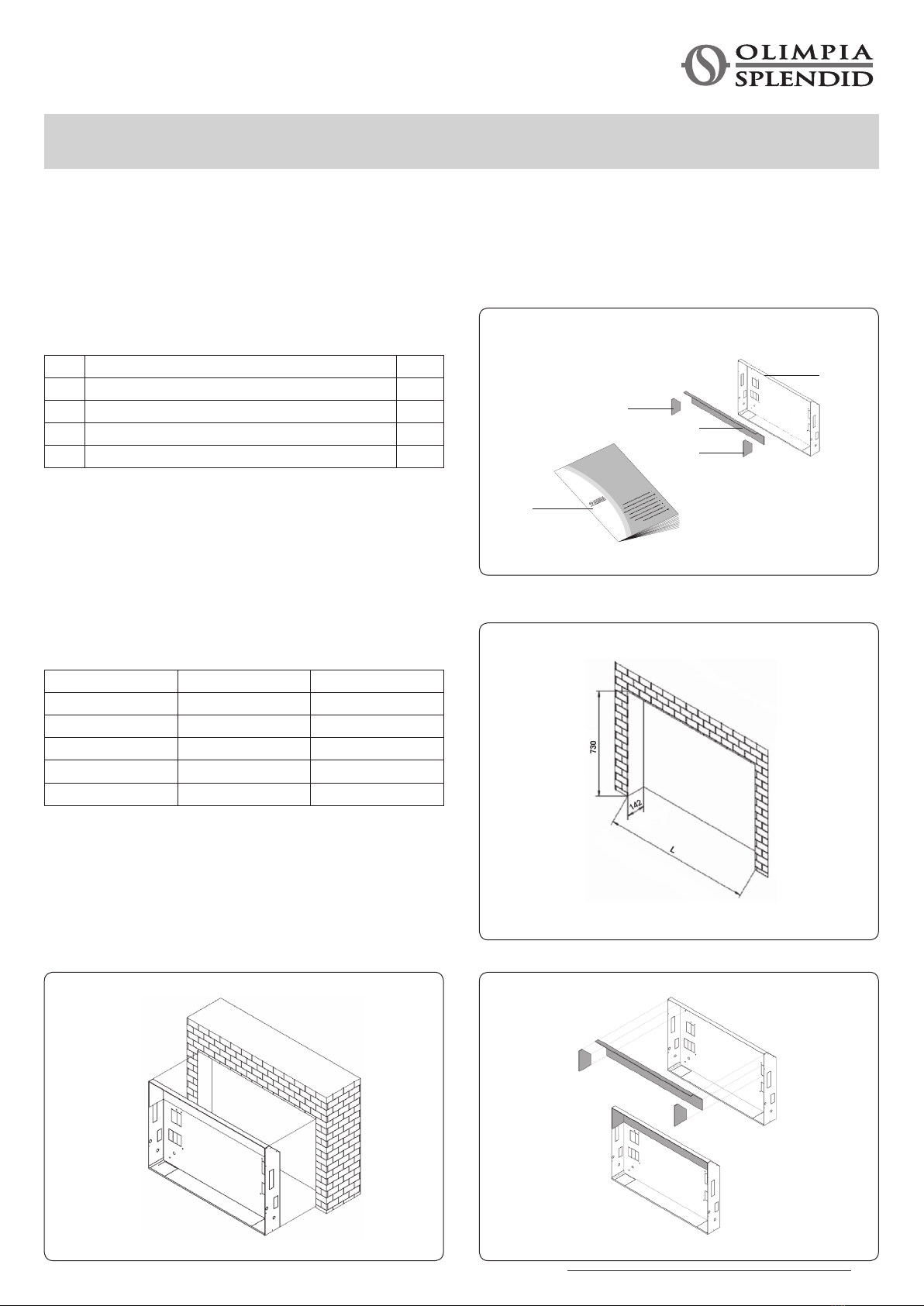

KIT INSTALLAZIONE AD INCASSO
CONTENUTO DEL KIT
Rif. Descrizione Q.tà
1Struttura ad incasso 1
2Isolanti superiori laterali 2
3Isolante superiore 1
4Istruzioni per il montaggio 1
Il kit è fornito confezionato in una scatola di cartone identificata
con un’etichetta che riporta la denominazione, il codice ed il codice
a barre del prodotto.
INSTALLAZIONE
Modello Codice L mm
SLI 200 B0568 740
SLI 400 B0569 940
SLI 600 B0570 1140
SLI 800 B0571 1340
SLI 1000 B0572 1540
- Predisporre sul muro un foro di altezza 730mm, profondità
142mm e lunghezza L (vedi tabella) minime;
- Applicare i tre coibentanti in dotazione alla parte interna
superiore della struttura metallica;
- Fissare in maniera adeguata la struttura metallica alla parete.
www.olimpiasplendid.it
Questa istruzione è parte integrante del libretto dell’apparecchio sul quale viene installato il KIT.
A tale libretto si rimanda per le AVVERTENZE GENERALI e per le REGOLE FONDAMENTALI DI SICUREZZA.
Questa struttura, in abbinamento al kit pannello estetico permette l’installazione nascosta dei ventilconvettori Bi2 in versione ad incasso
SLI due tubi.
2
2
1
3
4
2
Cod. 274281D
STRUCTURE FOR RECESSED INSTALLATION
KIT CONTENTS
Ref. Description Q.ty
1built-in structure 1
2side upper insulation 2
3Upper insulation 1
4Installation instruction 1
The kit is packaged in a cardboard box with an identification label
of the product code and product bar code
INSTALLATION
Model Code L mm
SLI 200 B0568 740
SLI 400 B0569 940
SLI 600 B0570 1140
SLI 800 B0571 1340
SLI 1000 B0572 1540
- Prepare a hole in the wall of 730mm height, 142mm depth and
length L (see table)
- Apply the three insulating supplied to the upper inner part of
the metal structure
- Fix adequately the metal frame to the wall
www.olimpiasplendid.it
This instruction is an integral part of the instruction manual of the appliance on which the kit is installed
See general warnings and fundamental safety rules of the instruction manual of the appliance.
The built-in structure in combination with the front panel, allows the installation of concealed fan coil Bi2 SLI built-in two pipes version
2
2
1
3
4
