1 ALLGEMEINES
1.1 ALLGEMEINE INFORMATIONEN UND HINWEISE
Dieses Handbuch ist als Bestandteil der Installations- und Bedienungsanleitung in
der Ausstattung der Anlagen-Terminals OLIMPIA SPLENDID Serie Bi2 zu betrachten.
Beide Handbücher sind sorgfältig aufzubewahren und müssen das Gerät STETS
begleiten. Dies gilt auch bei der Übergabe an einen anderen Besitzer oder Anwender
oder beim Transfer auf eine andere Anlage. Fordern Sie bei Beschädigung oder
Verlust ein anderes Exemplar beim Technischen Kundendienst von OLIMPIA
SPLENDID Ihres Gebietes an.
Dieses Handbuch ist zur ausschließlichen Benutzung durch den autorisierten
Fachtechniker bestimmt, der angemessen eingewiesen zu sein und die gesetzlich
vorgeschriebenen psychophysischen Voraussetzungen zu erfüllen hat. Alle
Installationsarbeiten sind sorgfältig und nach den Regeln der Kunst sowie in
Übereinstimmung mit den geltenden Arbeitssicherheitsbestimmungen durchzuführen.
Das Kit B0772 ist in Kombination mit Geräten mit Wechselstrom-Ventilator-Motor
zu verwenden, während das Kit B0774 ausschließlich an Geräten mit DC-Inverter-
Ventilator-Motor einzusetzen ist.
Alle weiteren, bei der Installation und Verwendung der Kits B0772 und B0774 zu
beachtenden allgemeinen Informationen und Hinweise entnehmen Sie bitte der
Installations- und Bedienungsanleitung in der Ausstattung der Anlagen-Terminals
OLIMPIA SPLENDID Serie Bi2.
1.2 KONFORMITÄT’
Die mit elektronischem Kit B0772 und B0774 ausgestatteten Ventil-Radiatoren/
Ventil-Konvektoren Bi2 + OLIMPIA SPLENDID stehen in Übereinstimmung mit den
Europarichtlinien:
• Niederspannungsrichtlinie 2006/95/EG
• Elektromagnetische Verträglichkeit 2004/108/EG.
• Richtlinie RoHS 2011/65/EG
ENTSORGUNG
Dieses Symbol auf dem Produkt oder seiner Verpackung weist darauf hin,
dass dieses Produkt nicht als
normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für
das Recycling von
elektrischen und elektronischen Geräten abgegeben werden muss.
Durch Ihren Beitrag zum korrekten Entsorgen dieses Produktes schützen Sie die
Umwelt und die Gesundheit Ihrer Mitmenschen.Umwelt und Gesundheit werden
durch falsches Entsorgen gefährdet.
Weitere Informationen über das Recycling dieses Produktes erhalten Sie von Ihrem
Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.
Diese Vorschrift ist nur gültig für Mitgliedstaaten der EU.
2 MONTAGEANLEITUNG

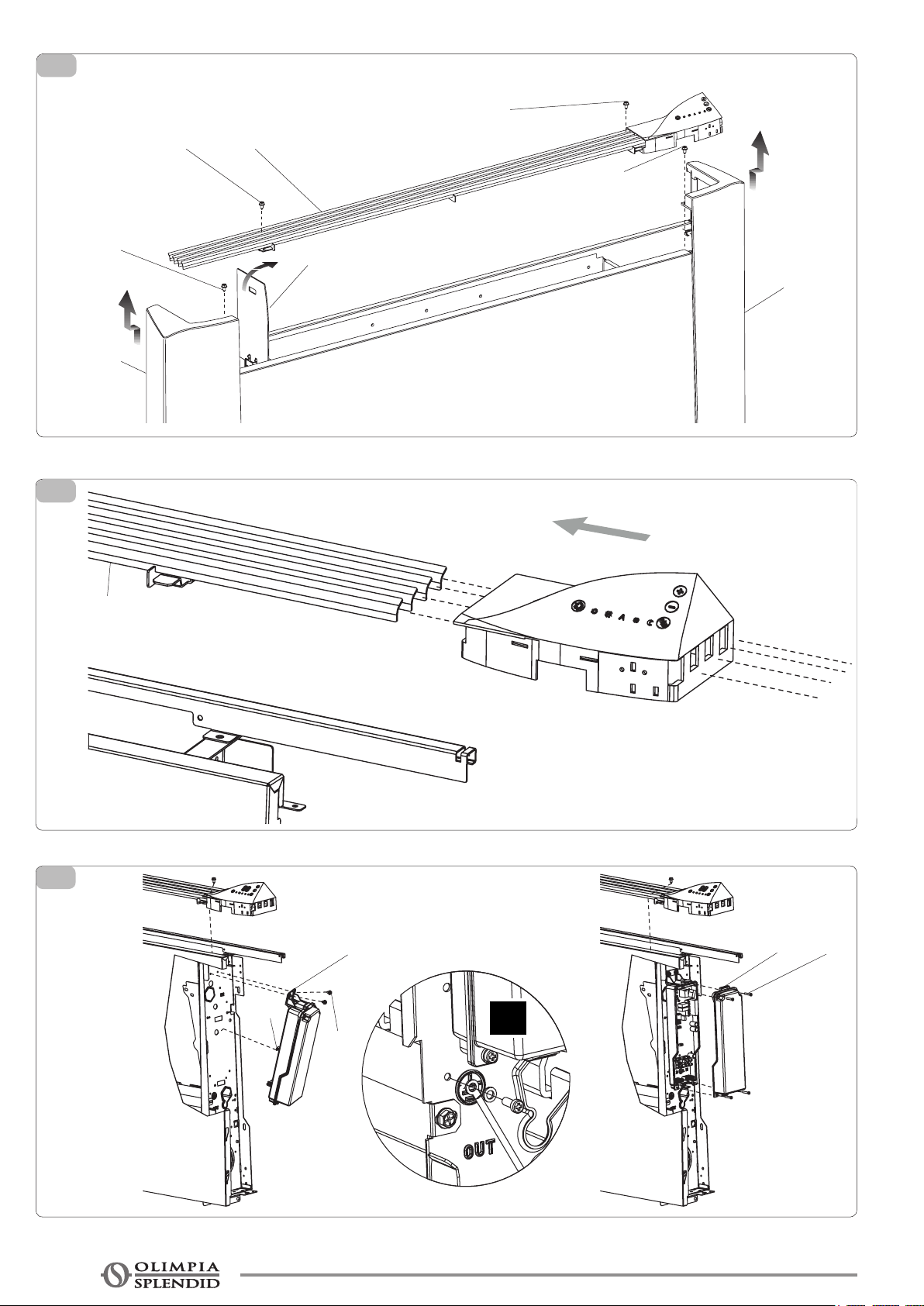

2.1 ÖFFNUNG DER FLÜGEL
• Montieren Sie den oberen Rost (Abb. 1 Pos. A) ab, indem Sie die beiden
Befestigungsschrauben (Abb. 1 Pos. B) lösen.
• Öffnen Sie die seitliche Abdeckung (Abb. 1 Pos. C).
• Lösen Sie auf der linken Seite die Schraube (Abb. 1 Pos. F) zur Befestigung
des linken Flügels(Abb. 1 Pos. G), versetzen diesen leicht nach links und heben
ihn an.
• Auf der gegenüberliegenden Seite lösen Sie die Befestigungsschraube des
Flügels (Abb. 1 Pos. L).
• Verschieben Sie den Flügel leicht nach rechts und entfernen diesen nach oben
(Abb. 1 Pos. P).
2.2 KONFIGURATION
Die Elektronikkarte der Kits B0772 oder B0774 ist je nach dem Modell des Ventil-
Radiators/Ventil-Konvektors Bi2, auf dem sie installiert wird, sowie in Abhängigkeit
bestimmter Vorgaben für den Maschinenbetrieb zu kongurieren. Die drei in Abb. 6
bezeichneten Wahlschalter J1, J2 und J3 werden wie folgt eingestellt:
• J1 = ON (für Geräte mit Wärmewellen-Heizung, Typ SLR oder SLR+): Im
Nachtmodus und bei Umgebungstemperatur in der Nähe der gewünschten
Temperatur erfolgt die Heizung der Räume durch Strahlung und natürliche
Konvektion wie bei herkömmlichen Radiatoren (unter diesen Bedingungen ist die
Belüftung zur Gewährleistung eines maximalen akustischen Komforts gehemmt).
• J1 = OFF (für Geräte ohne Wärmewellen-Heizung, Typ SL, SL+ oder SLN):
Die Heizung erfolgt stets durch forcierte Konvektion, bei aktiver Belüftung auch
im Nachtmodus (bei reduzierter Geschwindigkeit).
• J2 = ON: Im Kühlmodus bleibt der Ventilator auch beim Erreichen der
gewünschten Raumtemperatur gespeist.
• J2 = OFF: Im Kühlmodus wird der Ventilator beim Erreichen der eingestellten
Raumtemperatur deaktiviert.
F
3.4 PARAMETRAGE DU FONCTIONNEMENT AUTOMATIQUE
Pour sélectionner ce mode, appuyer sur la touche (g. 6 réf. H) jusqu’à l’activation
de l’indicateur (g. 6 réf. E). Dans ce mode, le système à microprocesseur adapte
automatiquement le fonctionnement de l’appareil en fonction de la variation des
conditions extérieures. En particulier, le réglage de la vitesse du ventilateur est
complètement automatique entre une valeur minimale et une valeur maximale,
selon les nécessités de chauffage ou de climatisation de la pièce.
Dans les appareils dotés de plaque rayonnante et en mode chauffage, lorsque la
température ambiante s'approche de la valeur souhaitée, le ventilateur est désactivé
et le système continue de maintenir le contrôle de la température ambiante par le
seul effet rayonnant et convectif naturel.
3.5 FONCTIONNEMENT A LA VITESSE MAXIMALE
Pour sélectionner ce mode, appuyer sur la touche (g. 6 réf. H) jusqu’à
l’activation de l’indicateur (fig. 6, réf. D). Avec ce mode, l’on obtient
immédiatement le maximum de la puissance disponible aussi bien en climatisation
qu’en chauffage (le moteur ventilateur est toujours activé à la vitesse maximale).
Une fois atteint la température ambiante souhaitée, il est conseillé de passer à un
autre type de fonctionnement pour obtenir un meilleur confort thermique et sonore.
3.6 FONCTIONNEMENT SILENCIEUX
Pour sélectionner ce mode, appuyer sur la touche (g. 6 réf. H) jusqu’à
l’activation de l’indicateur (g. 6, réf. F). Dans ce mode, la vitesse de ventilation
est toujours paramétrée sur la valeur minimale possible pour obtenir le maximum
de confort sonore de l’appareil dans n’importe quelle condition de fonctionnement.
3.7 FONCTIONNEMENT NOCTURNE
Pour sélectionner ce mode, appuyer sur la touche (g. 6 réf. H) jusqu’à
l’activation de l’indicateur (g. 6, réf. G). Dans ce mode, la vitesse de ventilation
est limitée à une valeur très contenue, et la température paramétrée est modiée
automatiquement de la façon suivante :
• diminuée de 1°C après une heure et un degré supplémentaire après 2 heures
dans la fonction chauffage ;
• augmentée de 1°C après une heure et un degré supplémentaire après 2 heures
dans la fonction climatisation.
Sur les modèles dotés de plaque rayonnante la fonction nocturne en mode
chauffage est assurée avec ventilateur désactivé de façon à chauffer les pièces par
rayonnement naturel, comme c'est le cas sur les radiateurs traditionnels.
3.8 INDICATION DES LED
L’allumage des LED rouge et bleue (fig. 6 réf. C) indique l’activation du
fonctionnement en chauffage ou en climatisation. Quand les LED sont éteintes,
l’appareil est paramétré en mode ventilation (les deux valves eaux chaude et froide
éventuelles ne sont pas activées). Le clignotement de l’une des deux LED indique
que la demande d’eau (chaude ou froide) n’est pas satisfaite et comporte l’arrêt du
ventilateur jusqu’à ce que la température de l’eau atteigne une valeur appropriée
pour satisfaire la demande. L’allumage alterné des LED rouge et bleue g. 6 réf.
C) indique l’activation du mode chauffage / climatisation automatique.
Les 4 LED , , et (g. 6) indiquent le mode de fonctionnement paramétré,
toutes éteintes pour le mode Veille. Chacune des LED est activée en mode
clignotant (soft-blinking) si, en chauffage ou en climatisation, (LED rouge ou bleue
allumée), la température paramétrée est respectivement inférieure ou supérieure
à la température ambiante mesurée par l’appareil.
Pour augmenter le confort dans les heures nocturnes, la luminosité des diodes
électroluminescentes sur le pupitre électronique est diminuée après 15 secondes
d'inactivité sur les touches ou sur le sélecteur de température.
3.9 SIGNAUX D’ERREUR
FI : Le ventilateur-radiateur/ventilo-convecteur a besoin d’entretien, sélectionner
le programme veille, nettoyer le ltre à air de la façon décrite dans le manuel
d’entretien de l’appareil et, au rallumage suivant, maintenir enfoncées pendant
5 secondes les touches (g. 6 réf. B et H) jusqu’au rétablissement du
fonctionnement normal.
E2 : indique la présence d’une panne du capteur de température ambiante.
E3 est associé à la panne du capteur d’eau.
E4 indique une panne du moteur ou du capteur de vitesse. Dans ce dernier cas,
l’appareil fonctionne régulièrement, mais la fonction modulation de la vitesse est
inhibée ; si l’on appuie sur les touches (g. 6 réf. B et H) pendant 10
secondes, le signal d’alarme disparaît.
3.10 EXTINCTION PENDANT DE LONGUES PÉRIODES
En cas d’extinctions saisonnières ou pour les vacances, procéder comme suit:
• Désactiver l’appareil.
• Amener l’interrupteur général de l’appareil sur “Eteint”.
La fonction antigel n’est pas active.
