OMA 511 Bedienungsanleitung

SOLLEVATORE

ELETTROIDRAULICO A

2 COLONNE

2-POST

ELECTRO-HYDRAULIC

LIFT

511

Manuale di istruzioni per l’uso e la manutenzione del

SOLLEVATORE ELETTROIDRAULICO

PER VEICOLI

Modello 511

Matricola N°

Anno di costruzione

COSTRUTTORE:

OMA S.p.A.

Via dell’Artigianto, 64

36045 LONIGO (VI) - ITALY

Telefono ++ / +444 / 436199

Telefax ++ / +444 / 436208

2° Emissione - 1 Marzo 1996

CENTRO DI ASSISTENZA AUTORIZZATO:

REV.14 . . . . . . . . . . . . . . 20/11/2008

Instructions and maintenance manual for

ELECTROHYDRAULIC LIFT

FOR VEHICLES

Model 511

Serial N°

Year of manufacture

MANUFACTURER:

OMA S.p.A.

Via dell’Artigianto, 64

36045 LONIGO (VI) - ITALY

Telefono ++ / +444 / 436199

Telefax ++ / +444 / 436208

2nd Edition - March 1, 1996

AUTHORISED SERVICE CENTER:

Indice

Imballaggio, trasporto

e stoccaggio Pag. 3

Introduzione Pag. 4

Cap.1 Descrizione della

macchina Pag. 6

Cap.2 Specifiche tecniche Pag. 8

Cap.3 Sicurezza Pag.13

Cap.4 Installazione Pag.19

Cap.5 Funzionamento ed uso Pag.31

Cap.6 Manutenzione Pag.32

Cap.7 Inconvenienti e rimedi Pag.35

Appendice A Informazioni

particolari Pag.36

Appendice B Parti di ricambio Pag.36

Contents

Packing, transport and storage Page 3

Introduction Page 4

Chapter 1 Description

of the machine Page 6

Chapter 2 Technical

specifications Page 8

Chapter 3 Safety Page 13

Chapter 4 Installation Page 19

Chapter 5 Operating principles

and use Page 31

Chapter 6 Maintenance Page 32

Chapter 7 Troubleshooting Page 35

Appendix A Special notes Page 36

Appendix B Spare parts Page 36

IMBALLAGGIO, TRASPORTO E

STOCCAGGIO

LE OPERAZIONI DI IMBALLAGGIO, SOLLEVAMENTO, MOVI

MENTAZIONE, TRASPORTO E DISIMBALLO DEVONO ESSERE

AFFIDATE ESCLUSIVAMENTE A PERSONALE CHE SIA

ESPERTO IN TALI OPERAZIONI E CHE CONOSCA BENE IL

SOLLEVATORE ED IL PRESENTE MANUALE

IMBALLAGGIO

Il sollevatore viene spedito smontato nei seguenti pezzi:

Peso di un pezzo (Kg)

1 Basamento Kg 150

1 Colonna lato comando completa Kg 260

1 Colonna lato opposto completa Kg 200

2 Bracci lunghi Kg 70

2 Bracci corti Kg 60

1 Pedana di copertura basamento Kg 30

4 Salvapiedi Kg 2

1 Assieme centralina Kg 30

1 Pacco accessori Kg 10

contenente:

4 Kit bloccaggio braccio con spina

Viterie

Il sollevatore, ad eccezione del basamento spedito separatamente,

viene inviato in una gabbia di legno (Figura 1) del peso medio di

circa 690 Kg.

SOLLEVAMENTO E MOVIMENTAZIONE

Le gabbie in legno possono essere sollevate e spostate sia con

carrelli elevatori (fig.1) che con gru o carriponte (fig.2). Nel caso di

movimentazione con gru o carriponte, le gabbie devono essere

sempre imbracate con minimo 2 fasce. Il basamento deve essere

movimentato esclusivamente con gru, utilizzando imbracature e

sempre accompagnato da una seconda persona al fine di evitare

oscillazioni pericolose (fig.3).

Fig.1

I mezzi scelti devono essere

idonei al sollevamento e allo

spostamento in sicurezza, te-

nendo conto di dimensioni,

peso, baricentro, sporgenze e

parti delicate da non danneg-

giare.

Fig.3

PACKING, TRANSPORT AND

STORAGE

ALL PACKING, LIFTING, HANDLING, TRANSPORT AND

UNPACKING OPERATIONS ARE TO BE PERFORMED EXCLU-

SIVELY BY EXPERT PERSONNEL WITH KNOWLEDGE OF THE

LIFT AND THE CONTENTS OF THIS MANUAL

PACKING

The lift is shipped disassembled into the following parts:

Weight

1 Base 150 kg

1 Complete command post 260 kg

1 Other side complete post 200 kg

2 Long arms 70 kg

2 Short arms 60 kg

1 Base cover plate 30 kg

4 Foot guard 2 kg

1 Hydraulic power pack 30 kg

1 Accessory package 10 kg

that contain:

4 Arm lock kit with pin

Nuts and bolts

With the exception of the separate base, the lift is shipped in a

wooden crate (Fig.1), weighing approx. 690 kg.

LIFTING AND HANDLING

The wooden crates may be lifted and moved with a lift truck (Fig.1)

crane or bridge crane (Fig.2).

If either of the latter two are used, crates must be harnessed with

at least 2 slings.

The base may only be handled with a crane and appropriate sling,

and must always be accompanied by a second person in order to

avoid dangerous swinging (fig.3)

Fig.2

The equipment chosen must be

suitable for safe lifting and mo-

ving, bearing in mind the dimen-

sions and weight.

STOCCAGGIO

Gli imballi devono sempre essere conservati in luoghi coperti e

protetti a temperature comprese fra -10°C e +40°C. e non devono

essere esposti ai raggi diretti del sole.

IMPILAMENTO DEI PACCHI

Il tipo di imballo previsto prevede la possibilità di impilare in ma-

gazzino fino ad 8 gabbie una sull’altra, purchè vengano corretta-

mente disposte ed assicurate contro la caduta.

Nei cassoni dei camion o nei containers si possono impilare fino a

3 gabbie, purchè vengano reggiate bene ed assicurate contro

la caduta.

APERTURA DEGLI IMBALLI

All’arrivo verificare che la macchina non abbia subito danni durante

il trasporto e che ci siano tutti i pezzi indicati nella lista di spedizio-

ne.

Le gabbie devono essere aperte adottando tutte le precauzioni per

evitare danni alle e ai pezzi della macchina (evitare cadute di pezzi

dalla gabbia durante l’apertura).

ELIMINAZIONE DELL’IMBALLO

Il legno della gabbia può essere riutilizzato o riciclato.

INTRODUZIONE

IATTENZIONE

Questo manuale è stato scritto per il personale di officina ad-

detto all’uso del sollevatore (operatore) e per il tecnico addet-

to alla manutenzione ordinaria (manutentore) pertanto, prima

di effettuare qualsiasi operazione sul sollevatore e/o sul suo

imballaggio, occorre leggere attentamente tutto il manuale,

poichè esso contiene informazioni importanti per:

·LA SICUREZZA DELLE PERSONE addette all’uso ed alla

manutenzione ordinaria,

·LA SICUREZZA DEL SOLLEVATORE,

·LA SICUREZZA DEI VEICOLI sollevati.

CONSERVAZIONE DEL MANUALE

Il manuale è parte integrante del sollevatore e deve sempre ac-

compagnarlo, anche in caso di vendita.

Esso deve sempre essere conservato in vicinanza del sollevatore,

in luogo facilmente accessibile.

L’operatore ed il manutentore devono poterlo reperire e consultare

rapidamente in qualsiasi momento.

SI RACCOMANDA, IN PARTICOLARE, UNA LETTURA ATTENTA

E RIPETUTA DEL CAPITOLO 3, CHE CONTIENE IMPORTANTI

INFORMAZIONI E AVVISI RELATIVI ALLA SICUREZZA.

Il sollevatore è stato progettato e costruito rispettando quanto se-

gue:

LEGGI:

Direttive europee: 98/37/CE-2004/108/CE-2006/95/CE

NORME TECNICHE:

Norme europee: EN 1493/ EN 292-1/ EN 292-2

IMPIANTO ELETTRICO:

UNI EN 60204, CEI 64/8

STORAGE

Packed machinery must always be kept in a covered, protected

place, at a temperature between -10 °C e + 40°C, and must not be

exposed to direct sunlight.

CRATE STACKING.

The type of packing allows the possibility of stacking up to 8 cra-

tes.

Up to 3 crates may be stacked one upon the other on lorries or in

containers if properly positioned and provided they are restrai-

ned to prevent falling.

OPENING THE CRATES

When the crates arrive, check that the machine has not been da-

maged during transport and that all parts listed are present.

The crates must be opened using all possible precautionary mea-

sures to avoid damaging the machine or its parts. Make sure that

parts do not fall from the crate during opening.

DISPOSAL OF CRATES

The wood of the crates may be re-used or recycled.

INTRODUCTION

IWARNING

This manual has been prepared for workshop personnel ex-

pert in the use of the lift (operator) and technicians responsib-

le for routine maintenance (maintenance fitter); read the ma-

nual before carrying out any operation with the lift and/or the

packing. This manual contains important information regar-

ding:

·THE PERSONAL SAFETY of operators and maintenance

workers,

·LIFT SAFETY,

·THE SAFETY OF LIFTED VEHICLES

CONSERVING THE MANUAL

The manual is an integral part of the lift , which it should al-

ways accompany , even if the unit is sold.

The manual must be kept in the vicinity of the lift, in an easily ac-

cessible place.

The operator and maintenance staff must be able to locate and

consult the manual quickly and at any time.

ATTENTIVE AND REPEATED READING OF CHAPTER 3 ,

WHICH CONTAINS IMPORTANT INFORMATION AND SAFETY

WARNINGS, IS PARTICULARLY RECOMMENDED.

Lift rack has been designed and built in compliance with the fol-

lowing:

LAWS:

European directives: 98/37/CE-2004/108/CE-2006/95/CE

TECHNICAL STANDARDS:

European standards: EN 1493/ EN 292-1/ EN 292-2

ELECTRICAL SYSTEM:

UNI EN 60204, CEI 64/8

Il sollevamento, il trasporto, il disimballo, il montaggio, l’installazio-

ne e la messa in servizio, la taratura e le registrazioni iniziali, la

manutenzione STRAORDINARIA, la riparazione, la revisione, lo

spostamento e lo smantellamento del sollevatore devono essere

eseguiti dai tecnici specializzati dei RIVENDITORI AUTORIZZATI

o dei CENTRI ASSISTENZA AUTORIZZATI dal Costruttore (vede-

re centro assistenza autorizzato indicato nel frontespizio):

Il costruttore non risponde di alcun danno a persone, veicoli

od oggetti causati dagli interventi sopracitati se effettuati da

personale non autorizzato o da un uso improprio o non con-

sentito del sollevatore

Per tutte queste attività vengono indicati, nel presente manuale,

soltanto gli aspetti (operativi e di sicurezza) che possono essere

utili anche all’operatore ed al manutentore per comprendere meglio

la struttura ed il funzionamento del sollevatore e per un suo miglio-

re utilizzo.

Per comprendere il linguaggio adottato nel presente manuale, l’o-

peratore deve possedere esperienza specifica nelle attività di offi-

cina, di assistenza, manutenzione e riparazione dei veicoli nonchè

la capacità di interpretare correttamente i disegni e le descrizioni ri-

portate nel manuale e la conoscenza delle norme antinfortunistiche

generali e specifiche vigenti nel paese in cui viene installato il sol-

levatore.

Gli stessi criteri valgono per la scelta del tecnico manutentore che

dovrà, inoltre, possedere le conoscenze tecniche specifiche e spe-

cialistiche (meccaniche, elettriche) necessarie per effettuare in si-

curezza gli interventi previsti nel manuale.

Nel testo del manuale troverete spesso le diciture “operatore” e

“manutentore” il cui significato è il seguente:

OPERATORE: persona addetta all’uso del sollevatore.

MANUTENTORE: persona addetta alla manutenzione ordinaria del

sollevatore.

The lifting, transport, unpacking, assembly, installation, starting up,

initial adjustment and testing, EXTRAORDINARY maintenance, re-

pair, overhauls, transport and dismantling of the lift must be perfor-

med by specialised personnel from the LICENSED DEALER or an

SERVICE CENTRE authorised by the manufacturer (see authori-

sed dealer on frontispiece).

The manufacturer declines all responsibility for injury to per-

sons or damage to vehicles or objects when any of the above

mentioned operations has been performed by unauthorised

personnel or when the rack has been subject to improper use.

This manual indicates only the operative and safety aspects that

may prove useful to the operator and maintenance worker, in bet-

ter understanding the structure and operation of the lift and for

best use of the same.

In order to understand the terminology used in this manual, the

operator must have specific experience in workshop, service,

maintenance and repair activities, the ability to interpret correctly

the drawings and descriptions contained in the manual and be ac-

quainted with the general and specific safety rules relevant to the

country in which the machine has been installed.

The same applies to the maintenance fitter, who must also pos-

sess specific and specialised knowledge (mechanical, engineering)

needed to perform the operations described in the manual in com-

plete safety.

The words “operator” and “maintenance fitter” used in this ma-

nual are construed as follows:

OPERATOR: person authorised to use the lift

MAINTENANCE FITTER: person authorised for routine maintenan-

ce of the lift.

CAP.1. DESCRIZIONE DELLA

MACCHINA

Il sollevatore elettroidraulico a 2 colonne è fisso, cioè ancorato al

suolo ed è progettato e costruito per il sollevamento e lo staziona-

mento in quota di autoveicoli e furgoni.

Il funzionamento è di tipo elettroidraulico.

Il sollevatore è composto, principalmente da :

·gruppo struttura fissa ( basamento + colonne)

·gruppi mobili ( carrello + bracci )

·gruppi di sollevamento;

·quadro comando

·sicurezze.

In figura 4 sono indicate le varie parti che compongono il sollevato-

re e le zone di lavoro consentite e riservate al personale addetto,

attorno al sollevatore stesso.

Lato comando: è il lato del sollevatore che comprende la zona ri-

servata all’operatore in cui si accede al quadro comandi

Lato servizio: è il lato opposto a quello comando.

Lato anteriore: è il lato braccio lungo.

Lato posteriore: è il lato braccio corto.

Fig.4

GRUPPO STRUTTURA FISSA (Fig.5)

E’ costituito da :

·Un Basamento (1) costruito in profilati di acciaio saldati, con fori

per il fissaggio al suolo mediante tasselli ad espansione (vedere

cap.4 “Installazione“) e dadi per il fissaggio tramite bullonatura

della piastra di base della colonna.

All’interno del basamento scorre una

fune di acciaio (2) che trasmette il

moto dalla colonna motore (3) alla

colonna servizio (4).

Nella parte superiore del basamento

è fissata la pedana (5) di copertura

in lamiera striata.

·2 Colonne in lamiera di acciaio

piegata alla cui base è saldata una

piastra forata per il fissaggio al ba-

samento mediante bullonatura.

Alla colonna comando sono fissati il

quadro elettrico di comando e la cen-

tralina idraulica.

All’interno di ogni colonna si trovano

i gruppi mobili di sollevamento

dell’automezzo.

Fig.5 Gruppi struttura fissa

CHAPTER 1 DESCRIPTION OF THE

MACHINE

The 2-post electro-hydraulic lift, is a fixed installation. This means

that it is anchored to the ground and designed and built for lifting

and positioning automobiles and vans at a certain height off the

ground.

The lift is driven by an electro-hydraulic operating system.

The lift consists of the following main parts:

·fixed structure (base + posts);

·mobile units (carriage + arms);

·lift units;

·control box;

·safety devices.

Figure 4 illustrates the various parts of the lift and the work areas

reserved for use by operators around the lift.

Command side: this side of the lift includes the area reserved for

the operator to access the control box.

Service side: this is the opposite side of the command side.

Front side: the side with the long arm.

Rear side: the side with the short arm.

FIXED STRUCTURE (Fig.5)

This structure consists of:

·A base (1) built with welded steel sections, with holes to connect

it to the ground using expansion bolts (see chapter 4 “Installa-

tion) and nuts for bolting the post base plate.

A steel cable (2) runs inside the base

transmitting the motion from the motor post

(3) to the service post (4). The chequered

plate platform is attached to the top of the

base.

·2 Posts built with bent steel plate. The

base is welded to a drilled plate to be bol-

ted to the base.

The electric control box and the hydraulic

power unit are attached to the command

post.

The vehicle mobile lifting units are located

inside each post.

Fig.5 Fixed structure units

Lato comando

Command side

Lato servizio

Service side

Lato anteriore

Front side

Lato posteriore

Rear side

GRUPPI DI SOLLEVAMENTO (Fig.6)

Ciascuno è costituito da :

·un carrello (1) in lamiera di acciaio saldata, collegato nella parte

inferiore, mediante flange e perni, ai bracci di sollevamento.

Al centro, il carrello è collegato ad una catena (2) che riceve il mo-

vimento dal cilindro idraulico (6) e permette il sollevamento.

Al carrello della colonna lato comando è collegata la fune (7) che,

mediante un sistema di pulegge (8), trasmette il movimento al car-

rello della colonna lato opposto.

I carrelli sono dotati di rulli di scorrimento e pattini di guida.

·Due bracci telescopici di cui uno lungo (3) e uno corto (4), co-

struiti in tubolare di acciaio e recanti ad una estremità il piattello

(5) regolabile in altezza per la presa della macchina e dalla parte

opposta il foro di collegamento con il carrello

Fig.6 Gruppo di sollevamento

GRUPPO DI TRASMISSIONE (Fig.6)

La trasmissione viene fornita dalla centralina idraulica che invia

olio sotto pressione al cilindro (6). Questo movimenta un sistema

formato da una catena (2) e da una fune (7) che scorre su pulegge

(8) e manda in movimento sincrono il carrello della colonna libera.

QUADRO DI COMANDO ( Fig.8)

Sul pannello del quadro elettrico di comando sono installati :

L’interrutore generale (11) - Il pulsante di salita (12) - Il pulsante di

stazionamento (13) - Il pulsante di discesa (14)

Fig.7 Quadro di comando

Fig.7 Control box

CENTRALINA IDRAULICA (Fig.8)

La centralina idraulica è composta da un motore elettrico (15), una

pompa idraulica ad ingranaggi (16), un’elettrovalvola di discesa

(17) dotata di un dispositivo di scarico manuale dell’olio (vedi cap.

Uso e Manutenzione), una valvola di massima pressione (18), un

serbatoio olio (19), il tubo di mandata e recupero (20) olio

N.B.: il tubo di mandata olio può trovarsi in pressione.

LIFT UNITS (Fig.6)

Each unit consists of:

·one carriage (1) built with welded steel plate, connected at the

bottom to the lift arms by means of flanges and pins. In the

middle, the carriage is connected to a chain (2) that receives the

movement from the hydraulic cylinder (6) and performs the lifting

operation. A cable (7) is connected to the carriage of the com-

mand side post. Through a system of pulleys (8) this cable

transmits the movement to the carriage of the post on the oppo-

site side.

The carriages are equipped with sliding rollers and guide runners.

·Two telescopic arms, one long (3) and one short (4), built with

tubular steel with a pad (5) at each end that can be height adju-

sted to hold the car and on the opposite side the carriage con-

nection hole.

Fig.6 Lift unit

TRANSMISSION UNIT (Fig.6)

Transmission is supplied by the hydraulic power unit that sends oil

under pressure to the cylinder (6). This moves a system consisting

of a chain (2) and a cable (7) that runs on pulleys (8) and times the

movement of the carriage on the free post.

CONTROL BOX (Fig.8)

The panel that houses the electric control box contains the fol-

lowing:

Main switch (11) - Up push button (12) - Parking push button (13) -

Down push button (14)

Fig.8 Centralina idraulica

Fig.8 Hydraulic power unit

HYDRAULIC POWER UNIT (Fig.8)

The hydraulic power unit consists of an electric motor (15), a gea-

red hydraulic pump (16), down electro-valve (17) equipped with a

manual oil drain valve (see the Use and Maintenance chapter), a

maximum pressure valve (18), oil reservoir (19) as well as an oil

delivery and return pipe (20).

13 5 4

Note: The oil delivery pipe may be under pressure.

SICUREZZE

Le sicurezze sono costituite da :

·Un sistema di bloccaggio bracci che non permettono movimenti

involontari dei bracci del ponte.

·4 salvapiedi sui bracci che evitano lo schiacciamento dei piedi in

fase di discesa.

·Un microinterruttore che interviene in caso di rottura o allunga-

mento della fune di trasmissione.

·I martelletti di sicurezza sui carrelli che intervengono in fase di

stazionamento del carico in quota ed in caso di rottura della fune

portante.

·Un finecorsa di estremità colonna che non permette extracorsa

del cilindro e dei carrelli.

·Una valvola di blocco in caso di rottura del sistema idraulico.

·Le sicurezze elettriche generiche.

Queste sicurezze saranno sviluppate in maggior dettaglio nei se-

guenti capitoli.

CAP.2 SPECIFICHE TECNICHE

PORTATA: ................................................3000 Kg (29400 N)

Alt. max. sollevamento auto ......................1940 mm

Alt. min. supporti sollevamento ................. 100 mm

Larg. libera tra colonne .............................2470 mm

Larg. totale ................................................3100 mm

Larg. laterale basamento...........................1500 mm

Lung. massima braccio lungo ...................1250 mm

Lung. minima............................................. 715 mm

Lung. massima braccio corto .................... 915 mm

Lung. minima............................................. 530 mm

Tempo di salita.......................................... 45 sec

Tempo di discesa ...................................... 45 sec.

Peso totale del sollevatore ........................circa 630 Kg

Rumorosità................................................â70dB(A)/1m

Temperatura di funzionamento : ...............-10°C / +50°C

Pressione di lavoro....................................150 bar

Ambiente di lavoro: locale chiuso.

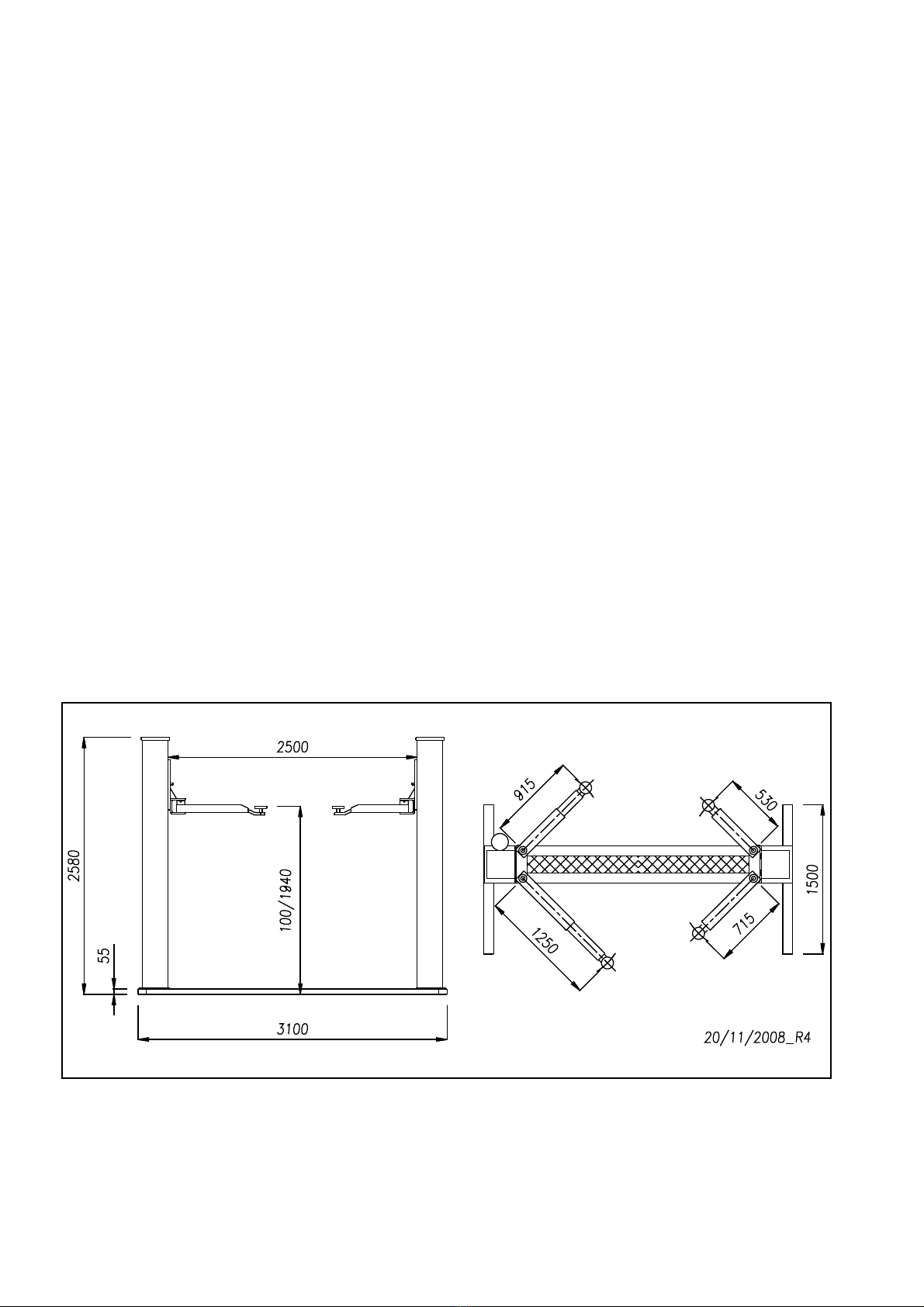

Fig.9 Dimensioni ed ingombri

SAFETY DEVICES

The safety devices include:

·Arm locking system that prevents accidental movements of the

rack arms.

·4 foot guards on the arms that prevent feet from being smashed

while the vehicle is descending;

·Microswitch that trips when the transmission cables breaks or

stretches.

·Safety wedges on the carriages which are activated when the

load is positioned at a certain height off the ground and if the

support cable breaks.

·A post end limit switch that does not allow the cylinder and the

carriages to exceed their travel limits.

·Lock valve that trips if the hydraulic system ruptures.

·General electric safety devices.

These safety devices will be described in further detail in the fol-

lowing chapters.

CHAPTER. 2 TECHNICAL

SPECIFICATIONS

CAPACITY: ...............................................3000 Kg (29400 N)

Car max. lifting height................................1940 mm

Lift min. stand height ................................. 100 mm

Clearance between posts..........................2470 mm

Total width.................................................3100 mm

Base side width .........................................1500 mm

Long arm maximum length........................1250 mm

Minimum length......................................... 715 mm

Short arm maximum length ....................... 915 mm

Minimum length......................................... 530 mm

Rise time ................................................... 45 sec.

Descent time ............................................. 45 sec.

Total lift weight ..........................................about 630 Kg

Noise .........................................................â70dB(A)/1m

Operating temperature: .............................-10°C/+50°C

Working pressure ......................................150 bar

Work environment: closed room.

Fig.9 Dimensions and overall clearances

Inhaltsverzeichnis

Andere OMA Hubsäule Handbücher

OMA

OMA 604 Bedienungsanleitung

Beliebte Hubsäule Handbücher anderer Marken

Linak

Linak BL1 Bedienungsanleitung

progressive automations

progressive automations FLT-03-2-2 Bedienungsanleitung

Clemens Technologies

Clemens Technologies S-2R Bedienungsanleitung

Ewellix

Ewellix CPSM Bedienungsanleitung

MAHA

MAHA RGA UC Bedienungsanleitung

Ewellix

Ewellix CPMT Bedienungsanleitung

Dhollandia

Dhollandia DH-VO.20.K9 Bedienungsanleitung

Linak

Linak TECHLINE ELEVATE - LC3 IC Bedienungsanleitung

GE FineLINE 35 oligo Bedienungsanleitung

Mohawk

Mohawk LMF-12 Technisches Dokument

Linak

Linak DL8IC Bedienungsanleitung

Rotary

Rotary MCH418 Bedienungsanleitung

progressive automations

progressive automations FLT-06 Bedienungsanleitung

IDEAL

IDEAL MSC-18K-X-236 Handbuch

Ewellix

Ewellix CPMA Series Bedienungsanleitung

Linak

Linak DESKLINE DL5 IC Bedienungsanleitung

Ewellix

Ewellix LIFTKIT-0S-601 Bedienungsanleitung

Maxima

Maxima ML4030B Bedienungsanleitung
