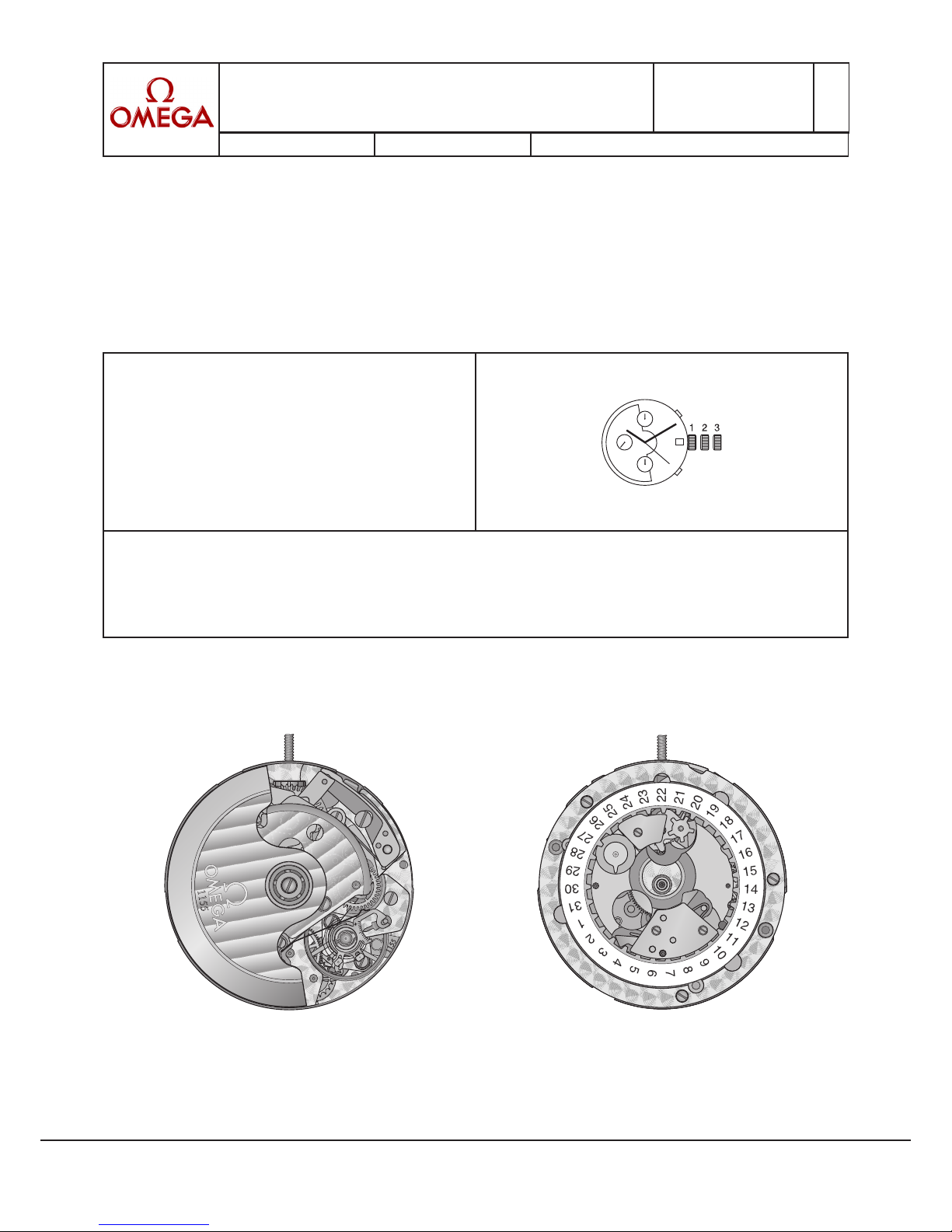

Omega Calibre 1155 A Kurzanleitung

1155

131/4’’’

ø 30,00 mm

Hauteur mouvement

Werkhöhe 7,90 mm

Movement height

Réserve de marche / Gangreserve / Power reserve 44 h

Nombre de rubis / Anzahl Rubine / Number of jewels 25

Fréquence / Frequenz / Frequency 4 Hz (28’800 A/h)

Angle de levée / Hebungswinkel der Unruh / Angle of lift 50°

Guide technique / Technische Anleitung / Technical Guide TG-19-C-056-FDE C

Fait par: pelrom Date: 03.09.2007 Modications: See last page

OMEGA SA WORLD SERVICE ORGANIZATION GT-19-C-056-FDE - C - 1155 /1

Français

Deutsch

English

CALIBRE – KALIBER – CALIBRE

1155 A

Correction de la date

La correction de la date est déconseillée

entre 22 h et 02 h.

Pose des aiguilles

Les aiguilles doivent impérativement être

posées sur le posage correspondant.

Outillage

Porte-mouvement (bague) 502 110 0221

Poosage aiguilles 502 110 0231

Estrapade No. 8 502 150 0008

Clé de réglage Etachron 502 200 0061

Clé d’extraction du piton 502 200 0062

Lubrifiants

Moebius 9010 (2 ml) 504 200 0001

Moebius SYNT-HP-500 504 5012

Moebius SYNT-HP-1300 504 5013

Moebius 9504 504 5014

Moebius 9415 504 100 0003

Kluber P 125 504 100 0071

Datumkorrektur

Die Datumskorrektur zwischen 22 Uhr

und 02 Uhr ist nicht empfohlen.

Zeigersetzen

Die Zeiger müssen unbedingt auf dem

entsprechenden Werkhalter gesetzt werden.

Werkzeug

Werkhaltering 502 110 0221

Werkhalter zum 502 110 0231

Zeigersetzen

Federwinder No. 8 502 150 0008

Etachron Regulierschlüssel

502 200 0061

Schlüssel zum 502 200 0062

Spiralklötzchen entfernen

Schmiermittel

Moebius 9010 (2 ml) 504 200 0001

Moebius SYNT-HP-500 504 5012

Moebius SYNT-HP-1300 504 5013

Moebius 9504 504 5014

Moebius 9415 504 100 0003

Kluber P 125 504 100 0071

Date correction

Date correction between 22h00 and

02h00 is not recommended.

Hands fitting

It is mandatory to set the hands on the

corresponding movement holder.

Tools

Movement holder (ring) 502 110 0221

Movement holder for 502 110 0231

hands fitting

Mainspring winder No. 8 502 150 0008

Etachron adjustment key 502 200 0061

Stud extraction key 502 200 0062

Lubricants

Moebius 9010 (2 ml) 504 200 0001

Moebius SYNT-HP-500 504 5012

Moebius SYNT-HP-1300 504 5013

Moebius 9504 504 5014

Moebius 9415 504 100 0003

Kluber P 125 504 100 0071

Informations générales – Allgemeine Informationen – General information

OMEGA SA WORLD SERVICE ORGANIZATION GT-19-C-056-FDE - C - 1155 /2

Graisse

Fett Moebius 9504

Grease

Huile épaisse

Dickflüssiges Öl Moebius HP-1300SC

Thick oil

Très faible lubrification

Sehr kleine Menge Moebius HP-1300SC

Very little lubrication

144

Phase 1

Liste des fournitures par ordre d’assemblage

Bestandteilliste in Montagereihenfolge

Parts listed in order of assembly

1 = 410 7 = 3454 (1x)

2 = 407 8 = 437

3 = 401 9 = 450

4 = 443/1 10 = 453

5 = 435 11 = 445

6 = 440 12 = 2551 (2x)

OMEGA SA WORLD SERVICE ORGANIZATION GT-19-C-056-FDE - C - 1155 /3

Huile fine

Dünnflüssiges Öl Moebius 9010

Fine oil

Graisse spéciale pour levées

Spezial Fett für Hebungsteine Moebius 9415

Special grease for pallet stones

Graisse

Fett Kluber P125

Grease

Huile épaisse

Dickflüssiges Öl Moebius HP-1300SC

Thick oil































 











Phase 2

Liste des fournitures par ordre d’assemblage

Bestandteilliste in Montagereihenfolge

Parts listed in order of assembly

1 = 182 11 = 423

2 = 705 12 = 3454 (2x)

3 = 224 13 = 415

4 = 210 14 = 3454 (1x)

5 = 201/1 15 = 710

6 = 9433 16 = 125

7 = 106 17 = 3453 (2x)

8 = 3453 (3x) 18 = 121/4

9 = 8062 18 = 721

10 = 420 19 = 3457 (1x)

OMEGA SA WORLD SERVICE ORGANIZATION GT-19-C-056-FDE - C - 1155 /4

Graisse

Fett Moebius 9504

Grease

Huile épaisse

Dickflüssiges Öl Moebius HP-1300SC

Thick oil

Phase 3

Liste des fournitures par ordre d’assemblage

Bestandteilliste in Montagereihenfolge

Parts listed in order of assembly

1 = 8556 8 = 3453 (1x)

2 = 8171 9 = 8500

3 = 3455 (1x) 10 = 3453 (2x)

4 = 8660 11 = 8335

5 = 1482 12 = 8140

6 = 8290 13 = 3455 (1x)

7 = 8200

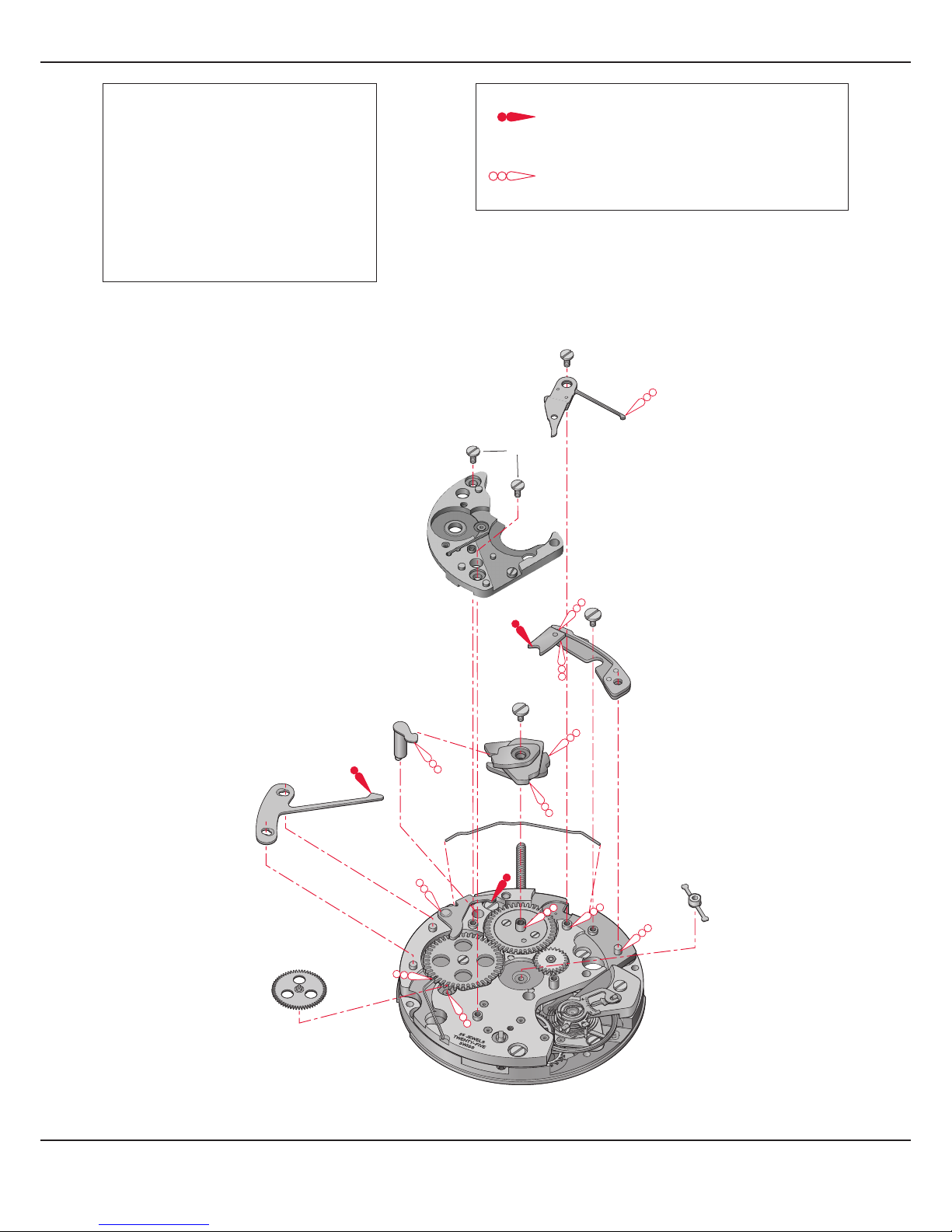

OMEGA SA WORLD SERVICE ORGANIZATION GT-19-C-056-FDE - C - 1155 /5

Huile fine

Dünnflüssiges Öl Moebius 9010

Fine oil

Très faible lubrification

Sehr kleine Menge Moebius 9010

Very little lubrication

Graisse

Fett Moebius 9504

Grease

Huile épaisse

Dickflüssiges Öl Moebius HP-1300SC

Thick oil

Lubrification recommandée: Voir CS-Info No. 26

Empfohlene Schmierung: Siehe CS-Info Nr. 26

Recommended lubrication: See CS-Info No. 26

Phase 4

Liste des fournitures par ordre d’assemblage

Bestandteilliste in Montagereihenfolge

Parts listed in order of assembly

1 = 8000 9 = 3453 (3x)

2 = 8020 10 = 8350

3 = 8086 11 = 8270

4 = 8079 12 = 3453 (1x)

5 = 1481 13 = 8320

6 = 8220 14 = 1143/1

7 = 1488 15 = 2841 (1x)

8 = 1142

OMEGA SA WORLD SERVICE ORGANIZATION GT-19-C-056-FDE - C - 1155 /6

Graisse

Fett Moebius 9504

Grease

Très faible lubrification

Sehr kleine Menge Moebius 9504

Very little lubrication

Huile épaisse

Dickflüssiges Öl Moebius HP-1300SC

Thick oil

Phase 5

Liste des fournitures par ordre d’assemblage

Bestandteilliste in Montagereihenfolge

Parts listed in order of assembly

1 = 240 8 = 8600

2 = 243 9 = 2543

3 = 260 10 = 255

4 = 8670 11 = 2556

5 = 8680 12 = 2551

6 = 8730 13 = 3454.1 (3x)

7 = 8690

OMEGA SA WORLD SERVICE ORGANIZATION GT-19-C-056-FDE - C - 1155 /7

Huile épaisse

Dickflüssiges Öl Moebius HP-1300SC

Thick oil

Phase 6

Liste des fournitures par ordre d’assemblage

Bestandteilliste in Montagereihenfolge

Parts listed in order of assembly

1 = 25571 5 = 2550.1 (3x)

2 = 2576 6 = 2569

3 = 2611 7 = 2535

4 = 2595 8 = 2550.1 (1x)

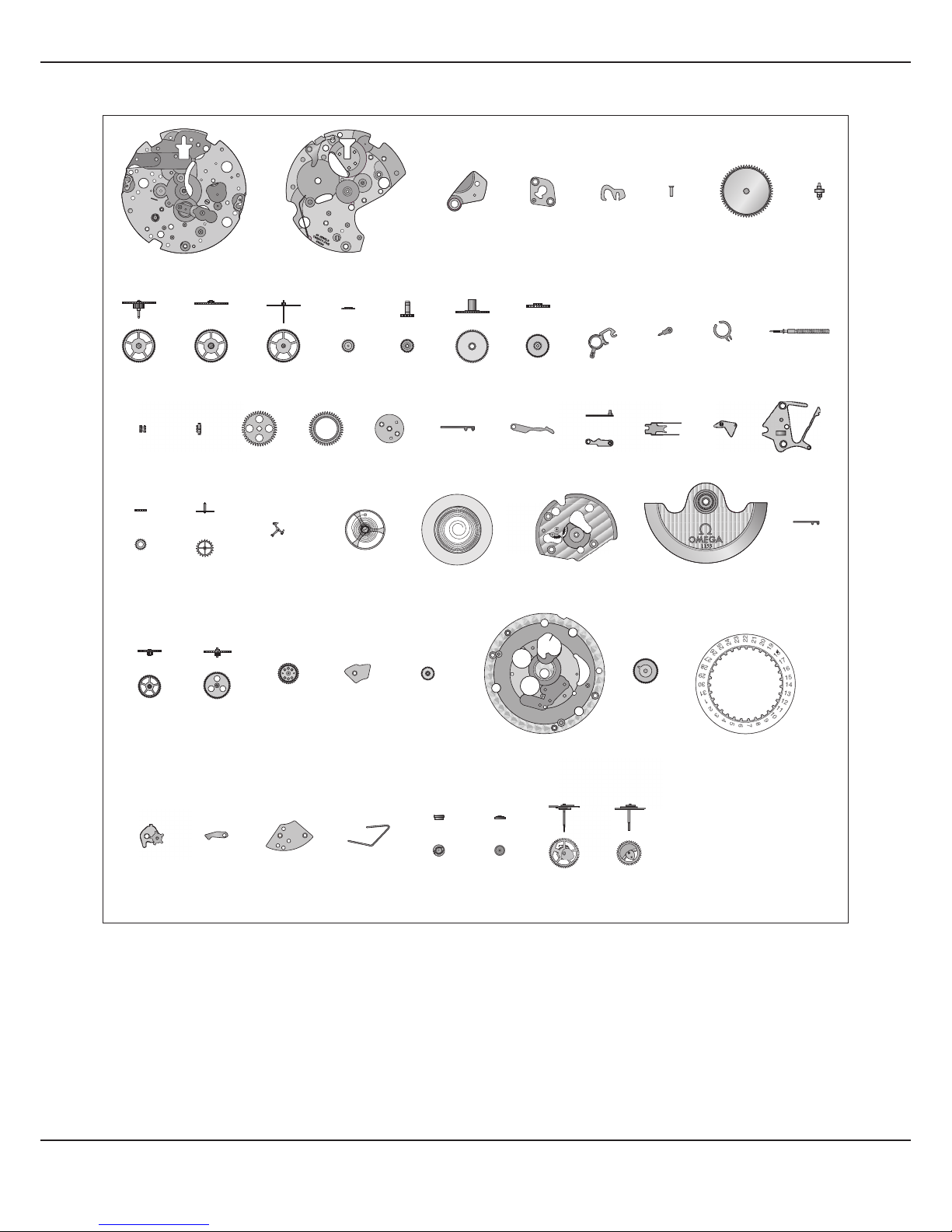

OMEGA SA WORLD SERVICE ORGANIZATION GT-19-C-056-FDE - C - 1155 /8

443/1

182* 195

407 410 415 420 434 437435 440423

100* 106* 121/4* 125* 144* 161

201/1 210 224 240 243 260 303/5* 358 401*375*

445

705 771450 710 721* 1142*

1481

1428

1482 1488

1143*

2543 2551*

255

2535

8000 80203004 300525762569

2556 2557/1*

2595 2611

1155

Listes des fournitures – Bestandteilliste – Spare parts list

* Plusieurs versions disponibles / Verschiedene Versionen erhätlich / Several versions available

OMEGA SA WORLD SERVICE ORGANIZATION GT-19-C-056-FDE - C - 1155 /9

8220820081718079 8086 81408062

8350

8730 9433943386808660 86908670

8356 8500*83358270 8290 8320

8600

2551/12550/1 3455/12841/1 3457/13453/13154 3250 3454/1

Listes des fournitures – Bestandteilliste – Spare parts list

* Plusieurs versions disponibles / Verschiedene Versionen erhätlich / Several versions available

OMEGA SA WORLD SERVICE ORGANIZATION GT-19-C-056-FDE - C - 1155

/10
