Online USV XANTO 6000 Bedienungsanleitung
DE
Inhaltsverzeichnis
Einleitung ................................................................................................................................................................... 3
Sicherheitsinformation ........................................................................................................................................... 4
Schnellstartanleitung .............................................................................................................................................. 5
Impressum ............................................................................................................................................................... 18
EN
Content
Introduction .............................................................................................................................................................. 8
Safety information ................................................................................................................................................... 9
Quick start guide .................................................................................................................................................... 10
Imprint ...................................................................................................................................................................... 18
IT
Sommario
Introduzione ............................................................................................................................................................ 13
Informazioni di sicurezza ...................................................................................................................................... 14
Guida rapida ............................................................................................................................................................ 15
Sedi ............................................................................................................................................................................ 18
Sicherheitsinformation und Schnellstartanleitung USV XANTO •Seite 3
Einleitung
Vielen Dank, dass Sie sich für ein Produkt der ONLINE USV-Systeme AG entschieden haben. Dieses Merkblatt
enthält wichtige Anweisungen, die Sie während der Installation und Wartung der USV-Anlage und der Batterien
befolgen müssen. Bei Nichteinhaltung können technische Schäden sowie schwere, mitunter sogar tödliche
Verletzungen die Folge sein. Bitte lesen Sie alle Anweisungen des Handbuches, bevor Sie mit dem Gerät arbeiten.
Das Handbuch steht zum kostenlosen Download unter > www.online-usv.de zur Verfügung.
USV XANTO 6000 – 20000VA
Sicherheitsinformation und Schnellstartanleitung
Sicherheitsinformation und Schnellstartanleitung USV XANTO •Seite 4
Sicherheitsinformation
• Die USV-Anlage führt lebensgefährliche Spannungen. Alle Reparatur- und Wartungsarbeiten sollten nur von
Kundendienstfachleuten durchgeführt werden.
• Die USV-Anlage enthält eine eigene Energiequelle (Batterien). Der Ausgang der USV-Anlage kann Spannung
führen, auch wenn die USV-Anlage nicht an eine Wechselstromquelle angeschlossen ist.
• Um Brandgefahr oder das Risiko eines elektrischen Schlages zu verringern, darf die USV-Anlage nur in
Gebäuden mit kontrollierter Temperatur und Luftfeuchtigkeit installiert werden, in denen keine leitenden
Schmutzstoe vorhanden sind. Die Umgebungstemperatur darf 40°C nicht übersteigen. Die USV-Anlage
darf nicht in der Nähe von Wasser oder in extrem hoher Luftfeuchtigkeit (>90%) betrieben werden.
• Vergewissern Sie sich vor dem Transport der USV-Anlage, dass sie von der Stromversorgung getrennt und
ausgeschaltet ist und die Batterien deaktiviert sind.
• Batterien können das Risiko eines elektrischen Schlags bergen oder durch hohen Kurzschlussstrom in
Brand geraten. Bitte treen Sie die erforderlichen Vorsichtsmaßnahmen. Die Wartung muss von qualizier-
tem Personal durchgeführt werden, das im Umgang mit Batterien geübt ist und über gute Kenntnisse der
erforderlichen Vorsichtsmaßnahmen verfügt. Halten Sie nicht autorisiertes Personal von Batterien fern.
• Die Batterien müssen ordnungsgemäß entsorgt werden. Hierbei sind die örtlichen Bestimmungen zu beachten.
• Batterien dürfen nicht verbrannt werden. Es besteht Explosionsgefahr.
Tabelle 1: Lieferumfang
XANTO
6000 / 10000
Batteriepaket
für XANTO
6000 – 10000
XANTO
10000 3/1
XANTO
20000 3/1
Batteriepaket
für XANTO
10000 3/1 –
20000 3/1
USV 1 1 1
Batteriepaket 1 1
19"-Montagewinkel (links und rechts) 2 2
Füße für Towermontage (Sets) 2
Verlängerung für Füße Towermontage 2
USB-Schnittstellenkabel 1 1 1 1
Parallelkabel 1 1 1 1
Synchronisationskabel (share current) 1 1 1 1
Batteriekabel 1 1 1
Schnellstartanleitung 1 1 1 1 1
DataWatch-Software* 1 1 1
Handbuch* 1 1 1
* Download unter > www.online-usv.de
Sicherheitsinformation und Schnellstartanleitung USV XANTO •Seite 5
Schnellstartanleitung

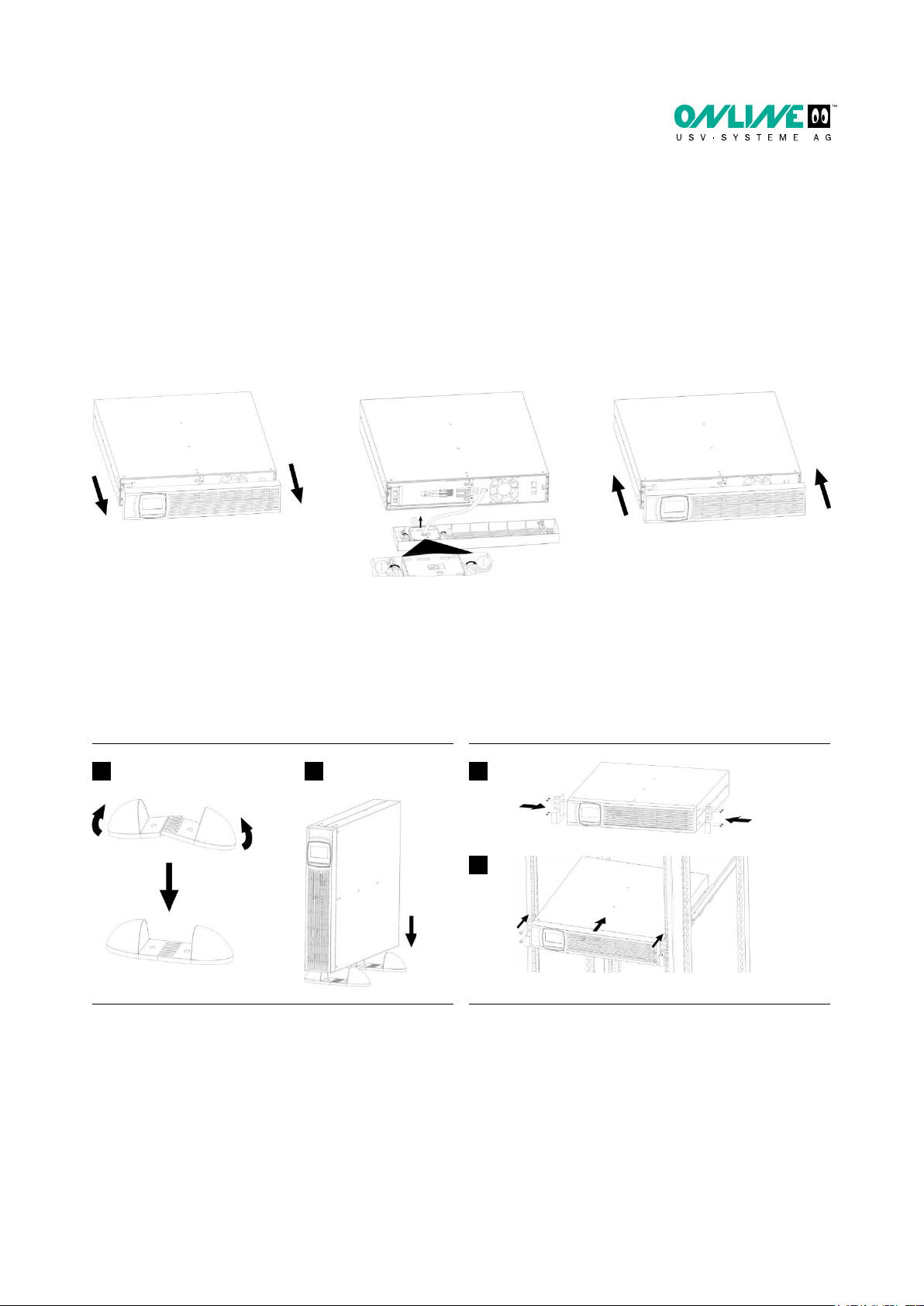

1.19″-Rackinstallation(nurXANTO6000/10000)
Passen Sie die Displayausrichtung der USV-Anlage dem liegenden Rackeinbau an. Entfernen Sie hierzu die
Frontblende, indem Sie diese nach vorne ziehen. Drücken Sie anschließend die Plastikklammern am Display
auseinander, um es aus der Befestigung zu lösen. Drehen Sie es um 90 Grad und stecken Sie es wieder in
die Frontblende. Montieren Sie im Anschluss die Frontblende in umgekehrter Reihenfolge.
2. Mechanische Installation
Stellen Sie die USV-Anlage auf eine ebene, stabile Oberäche an ihren endgültigen Platz. Bei den Rack-Tower-
Kombimodellen gehen Sie gemäß den nachfolgenden Abbildungen vor:
Rack-Tower-KombimodellalsTower Rack-Tower-Kombimodellim19″-Rack
1 2 1
2
Sicherheitsinformation und Schnellstartanleitung USV XANTO •Seite 6
3. Elektrische Installation
ACHTUNG
• Die USV-Anlage führt lebensgefährliche Spannungen. Alle Reparatur- und Wartungsarbeiten
sollten nur von Kundendienstfachleuten durchgeführt werden
• Schließen Sie zuerst immer den Schutzleiter an
• Beachten Sie die regionalen Gesetze und Regeln zum Anschluss elektrischer Geräte
Tabelle2:EmpfohleneKabelquerschnitte
Beschreibung XANTO
6000
XANTO
10000
XANTO
10000 3/1
XANTO
20000 3/1
Eingang 6mm210mm210mm216mm2
Ausgang 6mm210mmv 10mm216mm2
Schutzleiter 6mm210mmv 10mm216mm2
Anschlussschraube M5 M5 M5 M6
Kabelschuh,außenmax. 10mm 10mm 12mm 18mm
Sicherung im Batteriepaket 50A 50A 100A 100A
Entfernen Sie die Abdeckung der Klemmleiste und schließen Sie die Leitungen gemäß der Abbildungen an:
Abbildung 1: Klemmleiste XANTO 6000 / 10000 Abbildung 2: Klemmleiste XANTO 10000 3/1
Abbildung 3: Klemmleiste XANTO 20000 3/1
Sicherheitsinformation und Schnellstartanleitung USV XANTO •Seite 7
4. Verbraucher anschließen
ACHTUNG
Die USV-Anlagen XANTO 10000 3/1 und 20000 3/1 verfügen über zwei Gruppen von Ausgangssteckdosen.
Kritische Verbraucher sollten nicht an die programmierbaren Ausgangssteckdosen angeschlossen werden.
5. Batteriepaket anschließen
Die USV-Anlagen XANTO 6000, 10000 und 20000 3/1 verfügen über keine interne Batterie. Zum Betrieb ist
mindestens ein Batteriepaket erforderlich. Für die Installation von ein oder mehr Batteriepaketen verbinden
Sie deren Ausgang „VDC Output“ mit dem Eingang „VDC Input“ des vorgelagerten Batteriepaketes. Das
direkt an die USV-Anlage angeschlossene Batteriepaket verbinden Sie mit dem Eingang „VDC Input“ der USV-
Anlage, bzw. mit dem Klemmenblock bei XANTO 20000 3/1. Schalten Sie die Batteriesicherung an der Rück-
seite der Batteriepakete ein.
Stellen Sie die Anzahl der verwendeten Batteriepakete im Menü Nr. 7 ein (s. Handbuch).
6. USV-Anlage mit Netzspannung versorgen
Stecken Sie das Netzanschlusskabel des Verbrauchers in eine Steckdose. Schal-
ten Sie den Eingangsschalter auf der Rückseite der USV-Anlage ein. Das Display
der USV-Anlage leuchtet auf und zeigt „Sb“ an.
7. USV-Anlage einschalten
Halten Sie die Taste „ON / / “ an der USV-Anlage so lang gedrückt, bis ein
akustisches Signal ertönt. Die USV-Anlage führt einen Selbsttest durch, signali-
siert nach dessen Abschluss im Display „OK“ und arbeitet im Normalbetrieb.
8. Falls ein zusätzlicher Notaus-Schalter installiert wurde, muss die Notaus-Funktion geprüft werden.
9. Schalten Sie die Verbraucher der Reihe nach ein.
Das ausführliche Benutzerhandbuch steht unter > www.online-usv.de
zum kostenlosen Download zur Verfügung.
SafetyinformationandquickstartguideUPSXANTO •Page 8
Introduction
Thank you for choosing a product from ONLINE USV-Systeme AG. This sheet contains important instructions
that you must follow during the installation and maintenance of the UPS system and the batteries. Failure
to comply can cause serious technical damage, serious injuries or even death. Please read all the instructions in
the manual before working with the device. The manual is available to download free at > www.online-ups.com
UPS XANTO 6000 – 20000VA
Safety information and quick start guide
Safety information
• The UPS system carries life-threatening voltages. All repair and maintenance work must be carried out by
customer service personnel.
• The UPS system has its own energy source (batteries). The output of the UPS system can be live even when
the UPS system is not connected to a source of alternating current.
• In order to reduce the risk of re or electric shock, the UPS system may only be installed in buildings with
controlled temperature and air humidity in which there are no conductive contaminants. The ambient
temperature must not exceed 40°C. The UPS system must not be operated near water or in extremely high
air humidity (>90%).
• Before transporting the UPS system, make sure that it is disconnected from the power supply and switched
o and that the batteries are deactivated.
• Batteries can pose a risk of electric shock or catch re as a result of high short circuit current. Please take
the necessary precautionary measures. Maintenance must be carried out by qualied personnel who are
trained in handling batteries and have good knowledge of the necessary precautionary measures. Keep
unauthorised personnel away from batteries.
• Batteries must be disposed of properly. Local regulations must be taken into consideration.
• Batteries must not be burnt. There is risk of explosion.
Table 1: Scope of delivery
XANTO
6000 / 10000
Battery pack
for XANTO
6000 – 10000
XANTO
10000 3/1
XANTO
20000 3/1
Battery pack
for XANTO
10000 3/1 –
20000 3/1
UPS 1 1 1
Battery pack 1 1
19"mounting bracket (left and right) 2 2
Feet for tower mounting (sets) 2
Extensionforfeetfortowertting 2
USB interface cable 1 1 1 1
Parallel cable 1 1 1 1
Synchronisation cable (share current) 1 1 1 1
Battery cable 1 1 1
Quick start guide 1 1 1 1 1
DataWatch software* 1 1 1
Manual* 1 1 1
* Download from > www.online-ups.com
SafetyinformationandquickstartguideUPSXANTO •Page 9
SafetyinformationandquickstartguideUPSXANTO •Page 10
Quick start guide
1.19″rackinstallation(XANTO6000/10000only)
Adjust the display direction of the UPS system for horizontal rack installation. To do this, remove the front pa-
nel by pulling it forward. Then push the plastic catches on the display apart to release it. Rotate it 90 degrees
and insert it back into the front panel. Finally, t the front panel by reversing the sequence.
2. Mechanical installation
Position the UPS system on an even, stable surface for its nal location. For the rack tower versatile models,
proceed as shown in the diagrams below:
Racktowerversatilemodelasatower Racktowerversatilemodelin19″rack
1 2 1
2
