Optimus A-256MAC Bedienungsanleitung

MANUAL DE INSTRUCCIONES

A-256MAC Versión 1.1 1/1

A-256MAC

TENCI

⋅La instalación debe ser realizada por personal técnico

cualificado.

⋅Conectar en paralelo los altavoces a los terminales de

salida correspondientes del amplificador.

⋅Asegurarse de que todos los altavoces tengan la

misma polaridad.

⋅No cambiar la toma del transformador mientras el

altavoz está en funcionamiento.

⋅No exponer el equipo a fuentes de calor, ni a la llama.

ALTAVOZ DE TECHO

CARACTERÍSTICAS

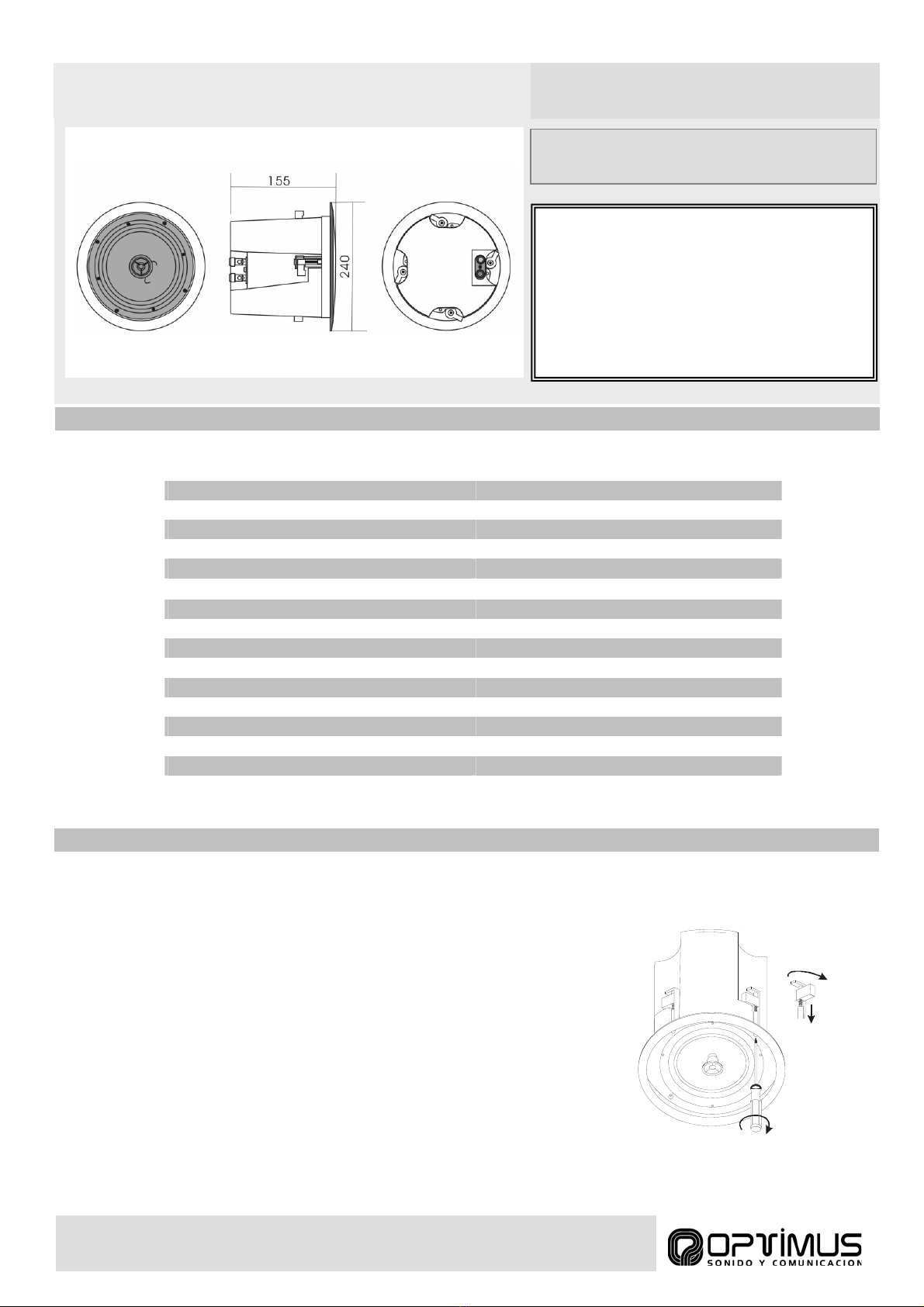

Paso 1 – Recorte el tamaño del agujero. Utilice una plantilla de cartulina o un cutter

circular ajustado al tamaño requerido.

Pase el cable a través del agujero realizado.

Paso 2 – Retire la rejilla del altavoz.

Paso 3 – Inserte el altavoz en el techo y fíjelo.Inserteelaltavozhastaquelosbordes

de bafle frontal toquen el techo.

Gire los tornillos de sujeción en el sentido de las agujas del reloj para apretar las

lengüetas de montaje. El primer cuarto de vuelta rotará las lengüetas hacia fuera,

mientras que las siguientes vueltas las apretaran hacia abajo, sobre la parte posterior

de la superficie del techo. NO SOBREAPRIETE.

Modelo A-256MAC

Altavoz Graves 6”, agudos 1/2”

Potencia RMS 30 W

Selección de potencia 100 V 30 W, 15 W, 7’5 W y 3’75 W

Selección de potencia 70 V 15 W, 7’5 W, 3’75 W y 1’87 W

Impedancia 333 Ω, 667 Ω, 1k3 Ω, 2k6 Ωy 8 Ω

Sensibilidad 90 dB SPL a 1 W, 1 m y 1 kHz

Presión acústica 105 dB SPL a 30 W, 1 m y 1 kHz

Respuesta en frecuencia 100 ~ 20.000 Hz

Orificio a empotrar Ø 210 mm

Dimensiones (mm) Ø 240 x 155 (fondo)

Peso 2 kg

Acabado ABS, rejilla metálica

Color Blanco RAL 9016

Montaje Lengüetas rotatorias

Selección de potencia Selector rotativo

GUÍA DE INSTALACIÓN

INSTRUCTION MANUAL

A-256MAC Version 1.1 1/1

A-256MAC

ARNING:

⋅Installation by qualified personnel only.

⋅Speakers must be wired in parallel and connected to

the correct line terminals of amplifier.

⋅Ensure that all speakers have the same polarity with

respect to each other.

⋅Do not select another tapings if the speaker is in use.

⋅No naked flame sources, such as li

hted candles,

should be placed on the apparatus.

CEILING SPEAKER

SPECIFICATIONS

Step 1 – Cutout the hole size, either by tracing the cardboardcutouttemplateorwith a

circular cutter set to the cutout size.

Pull the wiring through the cutout hole.

Step 2 – Dismantle speaker’s grille.

Step 3 – Insert the speaker into the ceiling and tighten. Insert the speaker into the

ceiling as far as it goes, until the front baffle rim touches the ceiling.

Turn the attachment screws CLOCKWISE to tighten the mounting tabs. The first ¼

clockwise turn rotates the attachment tabs outward and the remaining turns tighten the

tabs down onto the back of the ceiling surface. DO NOT OVERTIGHTEN.

Model A-256MAC

Loudspeaker Woofer 6”, tweeter 1/2”

Rated Power (RMS) 30 W

Power taps 100 V 30 W, 15 W, 7’5 W & 3’75 W

Power taps 70 V 15 W, 7’5 W, 3’75 W & 1’87 W

Impedance 333 Ω, 667 Ω, 1k3 Ω, 2k6 Ω& 8 Ω

Sensitivity 90 dB SPL at 1 W, 1 m & 1 kHz

Sound Pressure 105 dB SPL at 30 W, 1 m & 1 kHz

Frequency Range 100 ~ 20.000 Hz

Cutout Size Ø 210 mm

Dimension (mm) Ø 240 x 155 (depth)

Weight 2 kg

Finish ABS, metallic grille

Colour White RAL9016

Mounting Rotary tabs

Power selection Rotary switch

INSTALLATION GUIDE
