Orbic Q10 Montageanleitung

Orbic Q10

RC609L disassembly guide

2022-04-28

1

2

Notes on Assembly and Disassembly

Thank you for buying an Orbic Q10 mobile phone, This product is designed to

give you years of quality trouble free performance, if in the unlikely event your

device does not function as required and needs servicing, we strongly

recommend that you contact us at Orbic in regards to getting your device

repaired both in and out of warranty.

If you wish to repair your own device whilst under the warranty period, and

damage is caused as a result of the repair, it will void any warranty claims being

honored.

We recommends any self repairs made on the Orbic Q10 is done by a

competent person with an understanding of electronics with appropriate ESD

and moisture protected work environment.

3

ORBIC Q10 ID

4

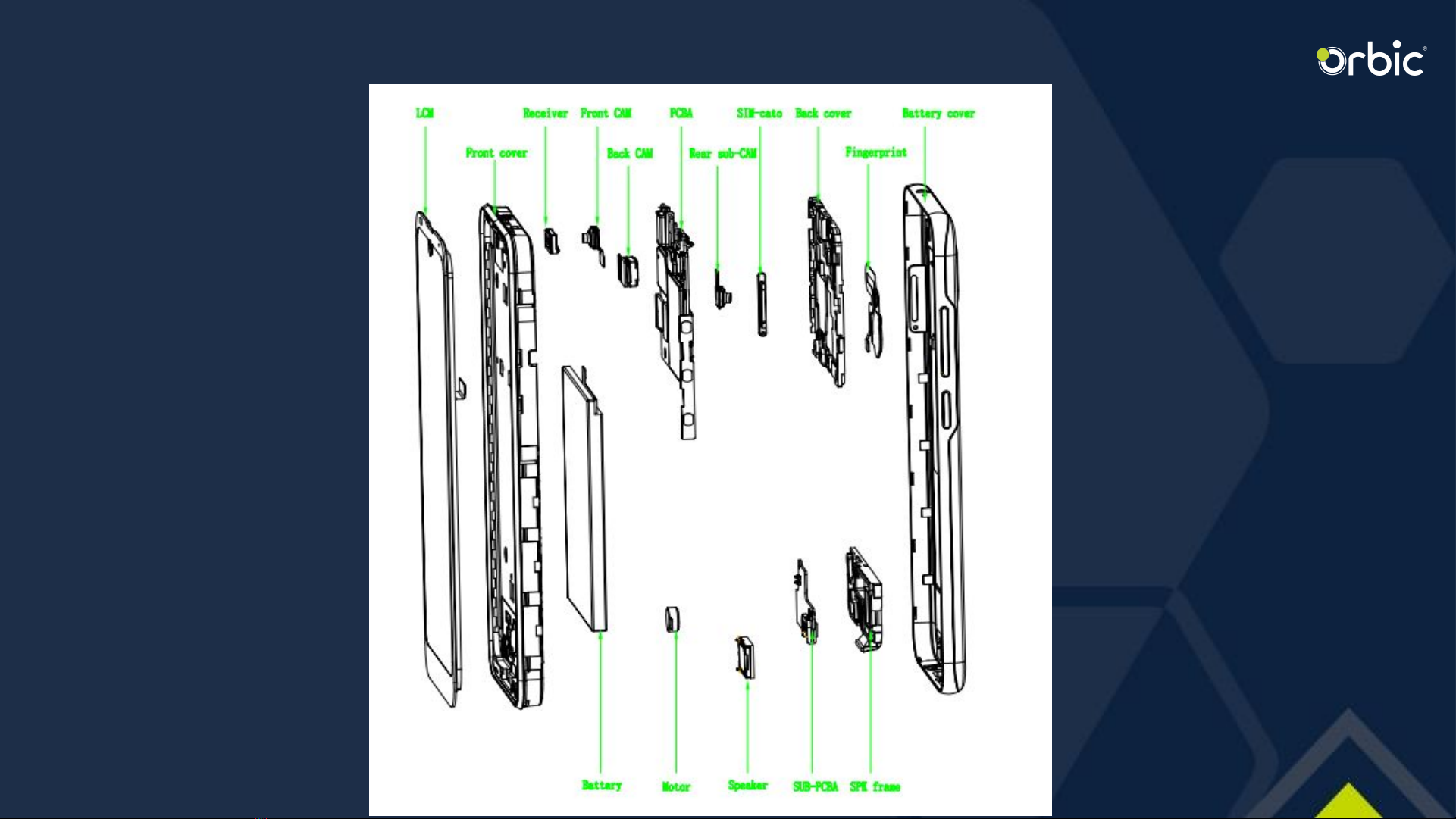

EXPLODED DRAWING

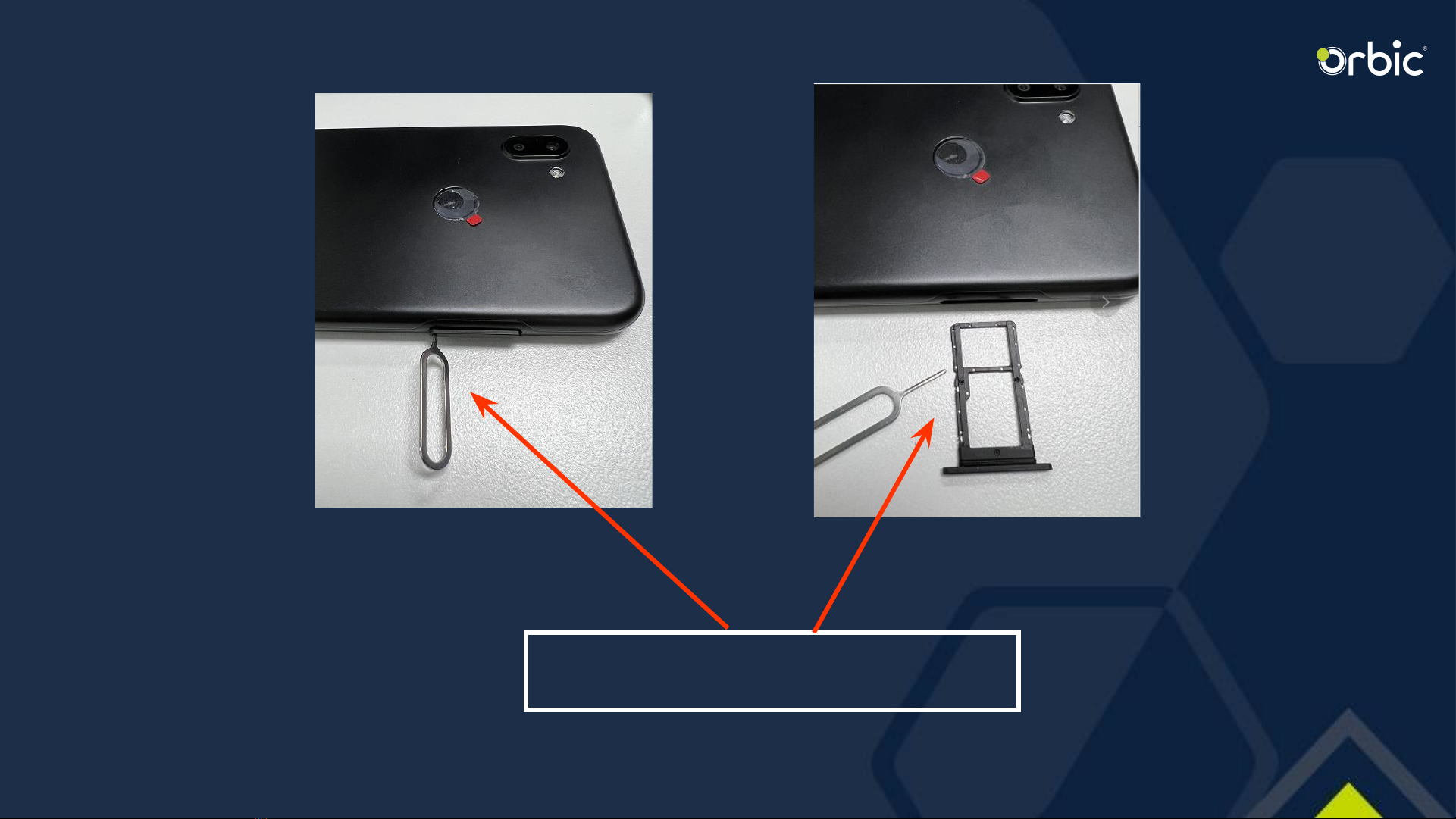

Remove the Sim card tray

with the card pin

5

Remove the two T3

screws at the bottom

6

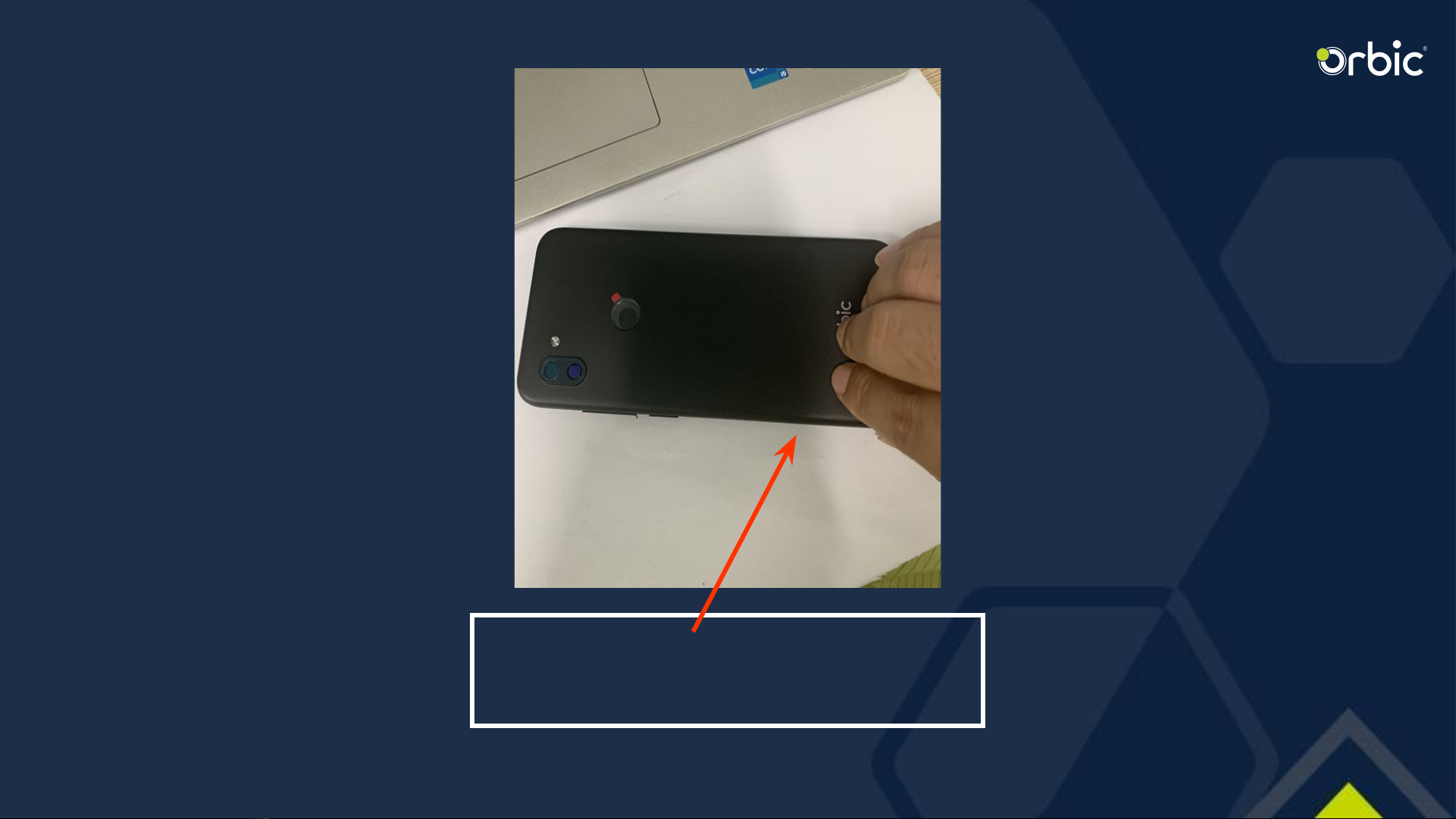

Starting from the bottom, loosen the

button of the battery cover, and then

remove the battery cover

7

Loosen the ﬁngerprint

module connector

8

Loosen 15 body

screws

9

Disassemble the bottom case

and speaker bracket

10
