Orion XTReme 400 Bedienungsanleitung

Owners Manual: (revis ed)

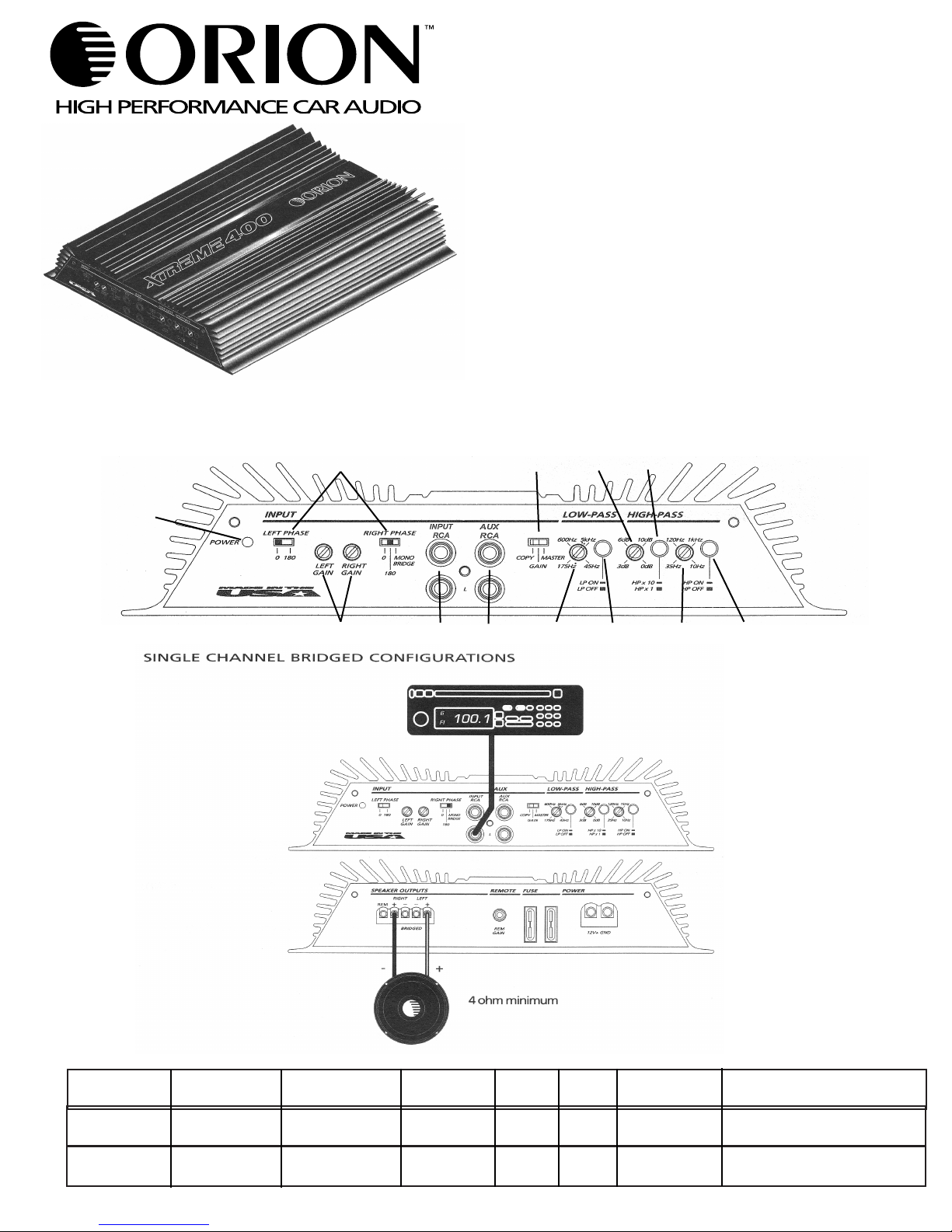

XTR eme 400 / 800 2 channel amplifier

1

2

3 4 5

6

7 8

9 10

11 12

1. Power LED - when lit indicates the amplifier is on

2. Output Configuration Switches - determine the output

config. of the amplifier

3. Independent Gain Controls - continuously adjust from

200 mV to 5Vrms for full power output

4. RCA Inputs - accepts RCA input from a source unit

5. Aux RCA Outputs- extra connection for more amplifiers

6. Aux RCA Output Control - determines output of RCA

outputs

7. Low Pass Freq. Control - adjusts freq. of LP x-over

8. Low Pass X-over Activation Switch- turns x-over on / off

9. High Pass Q adjust - adjusts the "Q" of the HP x-over

10. High Pass x10 switch - selects the freq. range of the

HP x-over

11. High Pass Freq. Control - freq. adjust of HP x-over

12. High Pass X-over Activation Switch - turns x-over on/off

Amp Model 4ohm P ower L owes t R ecommend

Impedance in S tereo F us e S ize Dimens ions L x W x H

12" x 10.25" x 2.25"

18" x 10.25" x 2.25"

S /N

100dB

100dB

THD

<0.1%

<0.1%

F requenc y

R es pons e

6hz to 50K hz

+/- 0.5dB

6hz to 50K hz

+/- 0.5dB

XTR-400

XTR-800

100 watts

200 watts

2 ohms

2 ohms

(2) 20 amp

(2) 30 amp
