Otto Summer Bedienungsanleitung
„Summer“
NDB1142–370425
Maße: 900 x 900 x 2000 mm
Aufbauanleitung
Komplettdusche
D: Nachdruck, auch auszugsweise, nicht gestattet! GB: Reproduction, even in extracts, is not permitted! F: Toute reproduction de ce mode d’emploi
même par extraits est interdite ! IT: È vietata la riproduzione, anche parziale. NL: Nadruk, ook slechts gedeeltelijk, niet toegestaan!
Anleitung, Nr.: 20150313NDB1142370425
Istruzioni d‘installazione
Cabina doccia
Montagehandleiding
Complete douchecabine
Installation Instruction
Full shower
Instructions d’installation
Cabine de douche
- 2 -
WICHTIG, FÜR SPÄTERE BEZUGNAHME DIESES DOKUMENT
AUFBEWAHREN! SORGFÄLTIG LESEN!
Bestimmungsgemäßer Gebrauch
- Dieser Artikel ist eine vorgefertigte Einheit zum Duschen. Er besteht aus einer Duschwanne
und mehreren Wänden.
- Dieser Artikel ist nur zum Einsatz im privaten Bereich bestimmt.
Sicherheitshinweise
- Erstickungs- / Verletzungsgefahr! Lassen Sie Kinder nicht mit der Verpackung spielen.
Sie könnten an der Folie ersticken oder sich an der Umverpackung verletzen.
- Achten Sie darauf, dass Kinder keine kleinen Teile, wie z. B. Muttern, Abdeckkappen oder
Ähnliches in den Mund nehmen. Sie könnten sie verschlucken und daran ersticken.
- Beschädigungsgefahr! Vor der Montage bitte Montageanleitung genauestens durchlesen
und Produkt auf evtl. Transportschäden überprüfen. Gehen Sie bei der Montage des Artikels
sorgfältig vor.
- DerArtikeldarfnurvonfachkundigenPersonenmontiertwerden.EsempehltsichdieMonta-
ge mit zwei Personen durch zu führen.
- Verletzungsgefahr! Beachten Sie bei der Montage, dass einige Teile scharfe Kanten aufweisen.
- Montieren Sie den Artikel nur an einer geeigneten, massiven Wand.
- Achtung: Die Befestigung des Möbelstückes an der Wand muss von einer fachkundigen
Person vorgenommen werden, da für die Montage an die Wand angepasste Dübel erforderlich
sind.
- StellenSiesicher,dasssichkeineKabeloderRohrleitungenindenBohrbereichenbenden.
- Prüfen Sie die Bereiche vor dem Bohren mit einem Metallsuchgerät.
- GehenSiemitdenGlasächenbehutsamum!HaltenSiedieGlasächenbeimEinbaugut
fest, damit sie nicht herunterfallen.
- Dichten Sie die Duschabtrennung von außen mit Silikon ab. Benutzen Sie die Dusche erst
24 Stunden nach dem Abdichten.
- Zum Anschluss der Wanne an die hauseigene Wasserentsorgung sollte ein handelsüblicher
SyphonmiteinemexiblenAbwasserschlauchverwendetwerden.
- Bei Ersatzteilbestellung (siehe Teileliste) bitte an den Kundenservice wenden.
Pegehinweise
FürdieReinigungundPegeverwendenSieeinenSchwammodereinweichesTuch.Dieglatte
Wannenoberächelässtsichmühelosreinigen.EsgenügenumweltschonendeundsanfteHaus-
haltsreiniger. Verwenden Sie keinesfalls aggressive oder Lösemittel enthaltende Reinigungsmittel.
Benutzen Sie zur Reinigung auf keinen Fall scharfe Gegenstände, Stahlwolle, Chemikalien oder
sandhaltigeScheuermittel.DieseführenzueinerBeschädigungderOberächeundzueinemVerlust
der Garantie. Leichte Kalkbeläge lassen sich mühelos mit etwas Haushaltessig entfernen.
ReinigenSiedieGlasächenmiteinemfeuchtenTuchundetwasGlasreinigerundwischenSiemit
einem trockenen Tuch nach.
- 3 -
3.2mm
6mm
3.2mm
6mm
Aufgrund des hohen Gewichts dieses Produktes
könnte der Aufbau zwei Personen erfordern.
Benötigte Werkzeuge
- 4 -
Verpackungsinhalt
[1] 2xLaueiste
1 x Schmieröl
[2] 1 x Aufbauanleitung
[4] 4 x Glasklemme
4 x Schraube M3.5x10
[5] 8 x Wanddübel
8 x Rundkopfschraube M4x35
4 x Rundkopfschraube M4x14
4 x Schraubenabdeckkappe
[9] 2 x Wandstange
4 x
Laueistenverbindungsstück
4 x Schraube M4x25
[10] Eckverbindung
4 x Schraube M4x8
4 x Schraubenabdeckkappe
[3] 2 x Türgriffsatz
[6] 2 x Klemmdichtung
[11] 2 x Seitenscheibe
[12] 2 x Türscheibe
[13] 1 x Duschwanne
[14] 1 x Siphon-Garnitur
[7] 4xAufsteckprol
[8] 2 x Magnetdichtung
- 5 -
[1] [2]
[3]
[1] 1 Acryl Duschwanne – mit angeschäumtem Wannenträger, 140 mm Höhe
[2] 5 x höhenverstellbare Füße
[3] Siphon Garnitur
- DurchmesserAblauochM85
- Gewindeanschluss M42 für Abwasserschlauch
- Flexibler Abwasserschlauch
Montagezeichnung
A
- 6 -
[4] Chromabdeckung
[5] entnehmbarer Reinigungseinsatz
[6] Ablaufventil
[7] Siphonkörper
[4]
[5]
[6]
[7]
- 7 -
[1] 8 x Wanddübel
[2] 8 x Rundkopfschraube M4x35
[3] 2 x Klemmdichtung
[4] 2 x Glasklemme
[5]4xAufsteckprol
[6] 4 x Schrauben M3.5x10
[7] 4 x Laufrolle unten
[8] 2 x Türscheibe
[9] 2 x Magnetdichtung
[10] 2 x Türgriffsatz
[11] 2 x Eckverbindung
[12]2xLaueisteunten
[13] 2 x Seitenscheibe
[14] 4 x Rundkopfschraube M4x14
[15] 8 x Schraubenabdeckkappe
[16] 4 x Laufrolle oben
[17]2xLaueisteoben
[18]4xLaueistenverbindungsstück
[19] 4 x Schraube M4x25
Montagezeichnung
- 8 -
Aufbauschritte
Schritt 1
- Ausrichten der höhenverstellbaren Füße mittels Wasserwaage.
- Im Bereich des Siphons ist bei Erfordernis der Beton leicht auszustemmen.
Schritt 2
-DieFlachdichtungvonobenindasAblauochdrücken,Siphonkörper[7]vonuntenandenAbuss
drücken und von oben mit dem Ablaufventil [6]fest drehen.
- Abwasserschlauch mit dem Siphonkörper [7]verbinden und an die hauseigene Wasserentsorgung
anschließen.
- Reinigungseinsatz [5]einsetzen, Abdeckung [4]aufdrücken.
Schritt 3
- Die Wanne ist an senkrechten Wänden in einem 90 Grad Winkel auszurichten, mittels einer
Wasserwaage.
- Die Fugen sind mit Silikon auszuspritzen. Das Silikon ist entsprechend den eingesetzten Baumateri-
alien auszuwählen, beachten Sie die Aushärtezeiten.
- 9 -
4
1
2
1
2
3
3
1
1
2
4
4
4
3
1
4
5
1
1
2
2
2
3
3
33
Schritt 4
Glasklemme
Stecken Sie als Montagehilfe die Seitenteile und
dieunterenundoberenLaueistenmitallenbe-
schriebenen Komponenten zusammen. Setzen Sie
den zusammengesetzten Rahmen auf die Dusche.
Richten Sie den Rahmen mit der Wasserwaage aus.
Zeichnen Sie die Befestigungslöcher an. Montieren
Sie den Rahmen, wie in den Piktogrammen aufge-
zeigt, an die Wand.
Glasklemme
Schraube M4x25
Schritt 5
Schraube M4x8
LaueistenundEckverbindung
ineinander schieben. Mit dem 3,2
mm Bohrer Löcher für die Schrauben
vorsichtigvorbohren.Laueisten
und Eckverbindung fest miteinander
verschrauben.
- 10 -

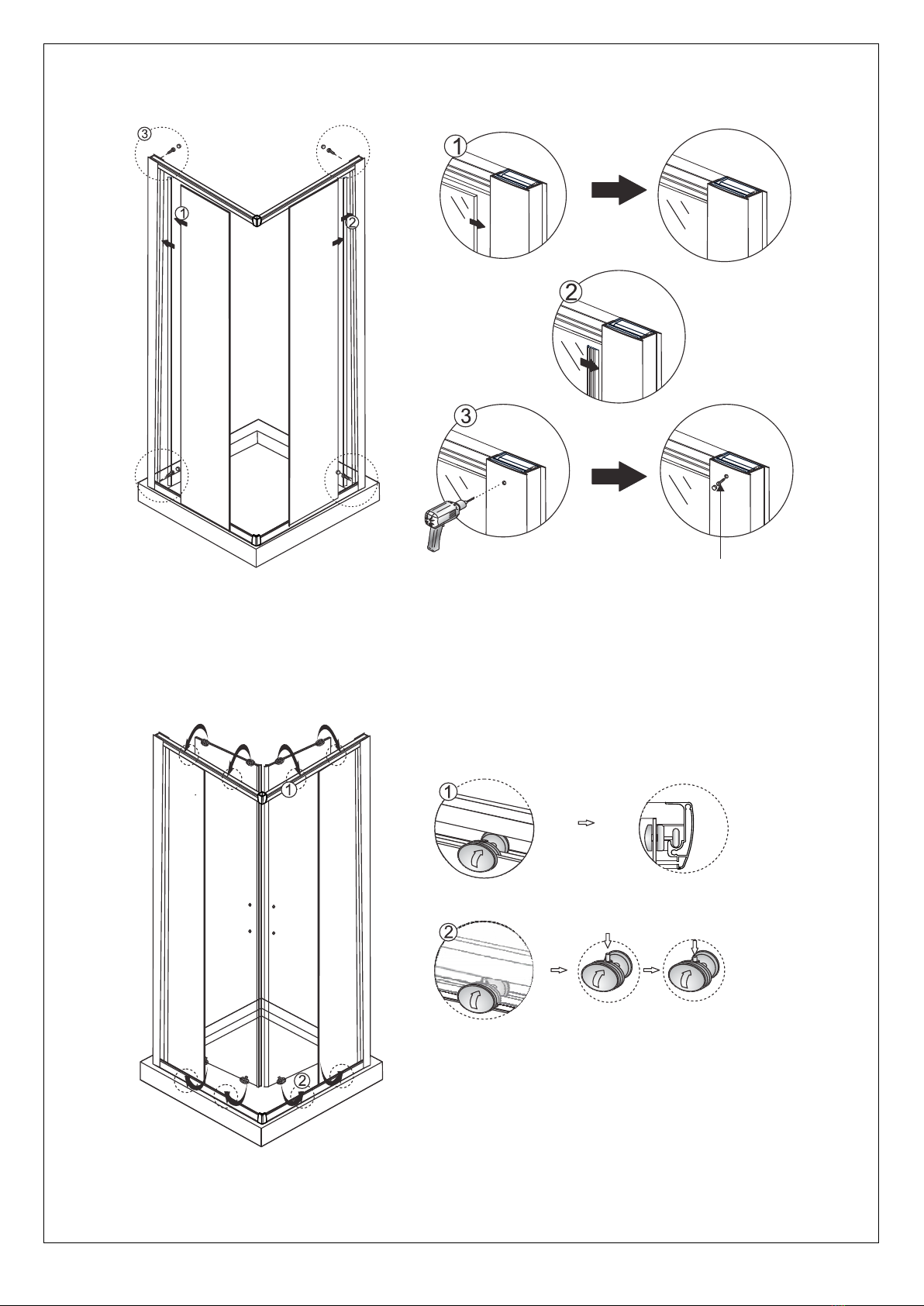

Innenansicht
Innenansicht
Rundkopfschraube
M4x14
Schritt 6
Schritt 7
