ECOFIRE VIVIENNE

LIBRETTO PRODOTTO

Il presente manuale è parte integrante del prodotto.

Si raccomanda di leggere attentamente le istruzioni prima

dell’installazione, manutenzione o utilizzo del prodotto.

Istruzioni originali

PRODUCT TECHNICAL DETAILS

This manual is an integral part of the product.

Read the instructions carefully before installing, servicing or

operating the product.

Translation of the original instructions

PRODUKTHANDBUCH

Die vorliegende Anleitung ist fester Bestandteil des Produkts.

Vor der Installation, Wartung und Verwendung die

Anleitugen stets aufmerksam durchlesen.

Übersetzung der Original-Bedienungsanleitung

MANUEL DU PRODUIT

Le présent manuel fait partie intégrante du produit.

Il est conseillé de lire attentivement les consignes avant

l'installation, l'entretien ou l'utilisation du produit.

Traduction des instructions originales

DATOS TÉCNICOS DEL PRODUCTO

Este manual es parte integrante del producto.

Se recomienda leer detenidamente las instrucciones antes

de la instalación, el mantenimiento y el uso del producto.

Traducción de las instrucciones originales

Gentile cliente,

desideriamo innanzitutto ringraziarLa per la preferenza che ha voluto

accordarci acquistando il nostro prodotto e ci congratuliamo con Lei

per la scelta.

Per consentirLe di utilizzare al meglio il suo prodotto, la invitiamo a

seguire attentamente quanto descritto nel presente manuale.

Dear Customer,

We’d like to thank you for having purchased one of our products and

congratulate you on your choice.

To make sure you get the most out of your product, please carefully

follow the instructions provided in this manual.

Cher client,

Nous souhaitons avant tout vous remercier de la préférence que

vous nous avez accordée en achetant notre produit et vous félicitions

pour votre choix.

Aﬁn de vous permettre de proﬁter au mieux de votre nouveau

produit, nous vous invitons à suivre attentivement les instructions

reportées dans cette notice.

Sehr geehrter Kunde,

Zuallererst möchten wir Ihnen für den uns gewährten Vorzug danken

und Ihnen zur Wahl gratulieren.

Damit Sie Ihren neuen Produkt, so gut wie möglich benutzen können,

bitten wir Sie, die in dieser Bedienungs- und Wartungsanleitung

enthaltenen Angaben genau zu befolgen.

Estimado Cliente,

Deseamos agradecerle por la preferencia que nos ha otorgado

adquiriendo nuestro producto y lo felicitamos por su elección.

Para el mejor uso de su producto, lo invitamos a leer con atención

cuanto se describe en el presente manual.

3004778006 - 21/02/2023

ITALIANO

Sommario

1 DESCRIZIONE GENERALE 2

1.1 VIVIENNE USCITA SUPERIORE - PRO2 3

1.2 VIVIENNE - PRO2/PRO3 4

1.3 Dimensioni 5

1.4 Caratteristiche tecniche 7

2 SMONTAGGIO E MONTAGGIO DELLA VESTIZIONE 9

2.1 Smontaggio ﬁanchi 9

2.2 Smontaggio schienale 9

2.3 Smontaggio top 10

4004778006 - 21/02/2023

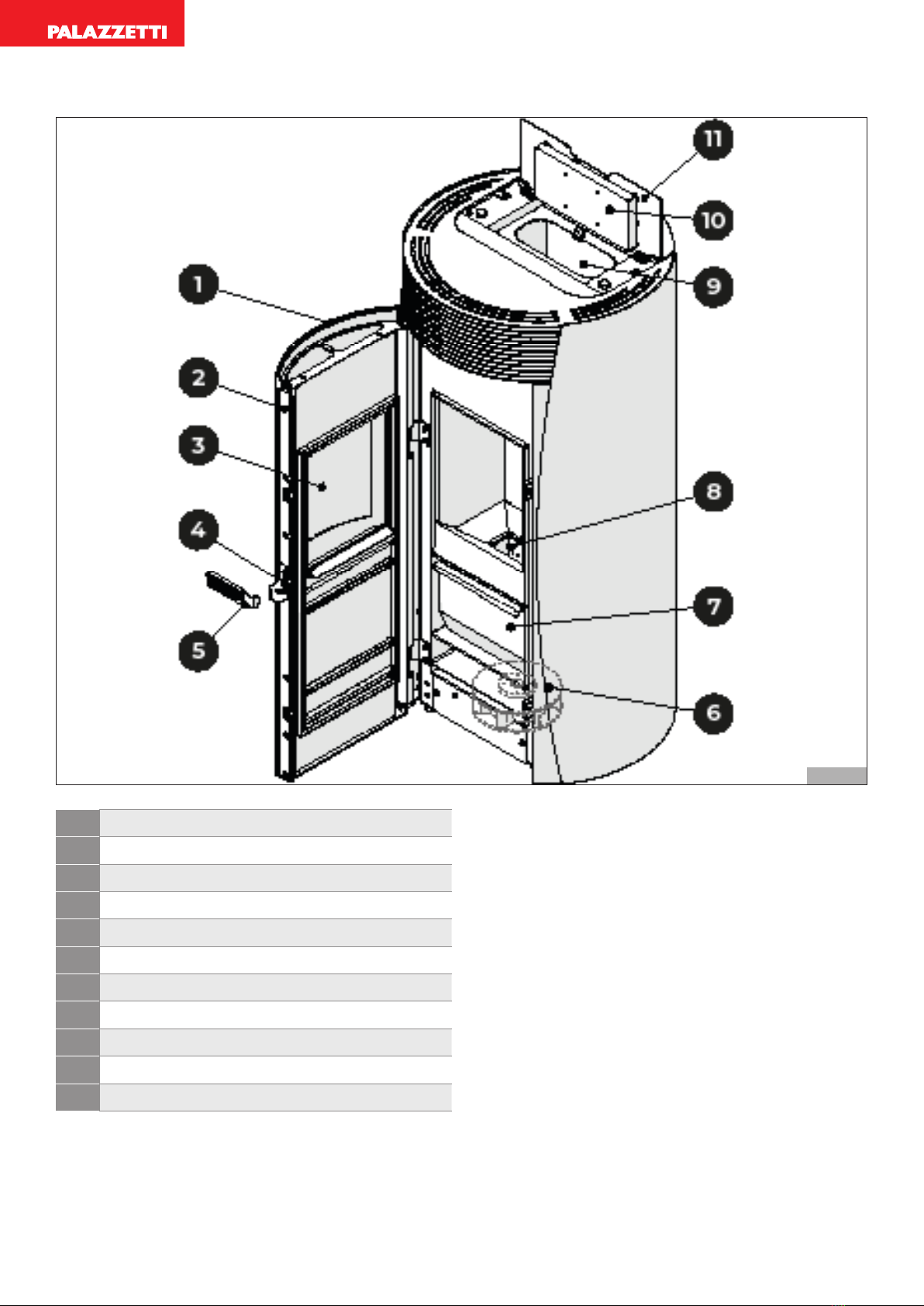

1 DESCRIZIONE GENERALE

1Vetro rivestimento porta

2Porta

3Vetro porta interno

4Maniglia di apertura

5Maniglia fredda

6Ventilatore ambiente

7Cassetto cenere

8Braciere

9Serbatoio pellet

10 Display

11 Coperchio serbatoio

Fig. 1

5004778006 - 21/02/2023

ITALIANO

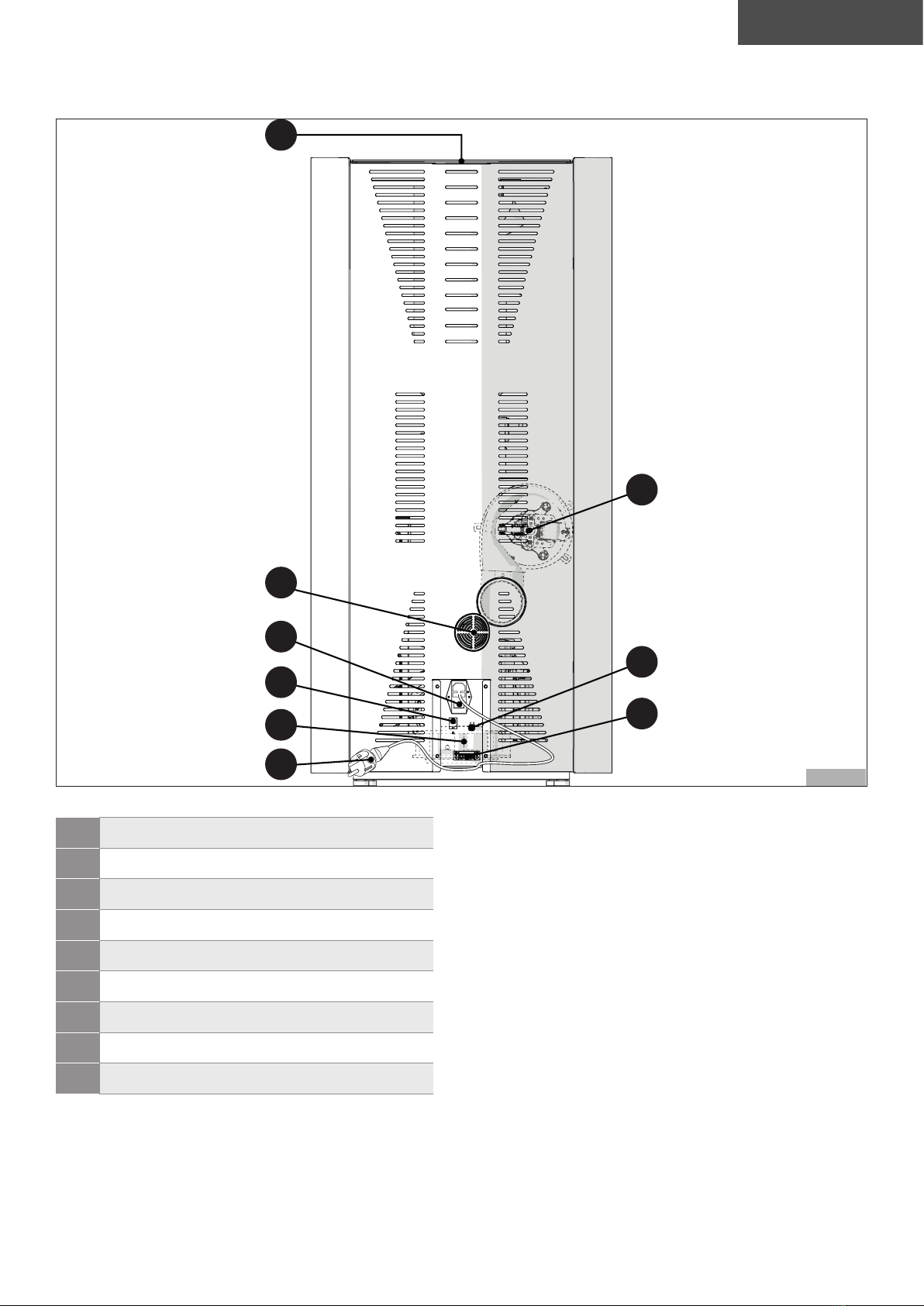

1.1 VIVIENNE USCITA SUPERIORE - PRO2

1Cavo di alimentazione

2Ventilatore ambiente

3Connettore RJ11

4Interruttore di accensione

5Tubo aria comburente

6Tubo di uscita fumi

7Ventilatore posteriore (PRO 2)

8Termostato a riarmo manuale

9Morsettiera 6 pin

1Fig. 2

6004778006 - 21/02/2023

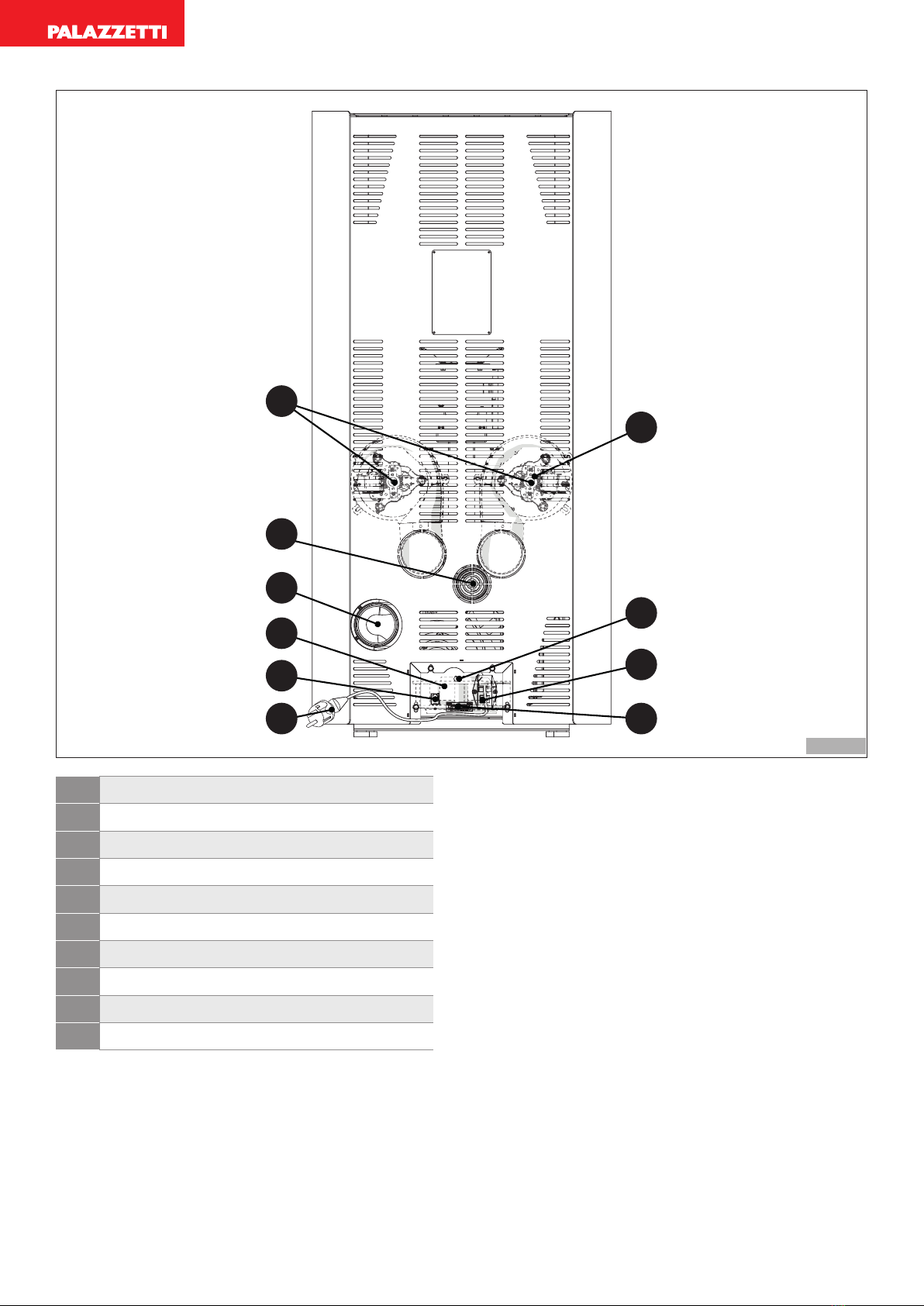

1.2 VIVIENNE - PRO2/PRO3

1Cavo di alimentazione

2Ventilatore ambiente

3Connettore RJ11

4Tubo di uscita fumi

5Tubo aria comburente

6Ventilatori posteriori (PRO 3)

7Ventilatore posteriore (PRO 2)

8Termostato a riarmo manuale

9Interruttore di accensione

10 Morsettiera 6 pin

Fig. 3

7004778006 - 21/02/2023

ITALIANO

1.3 Dimensioni

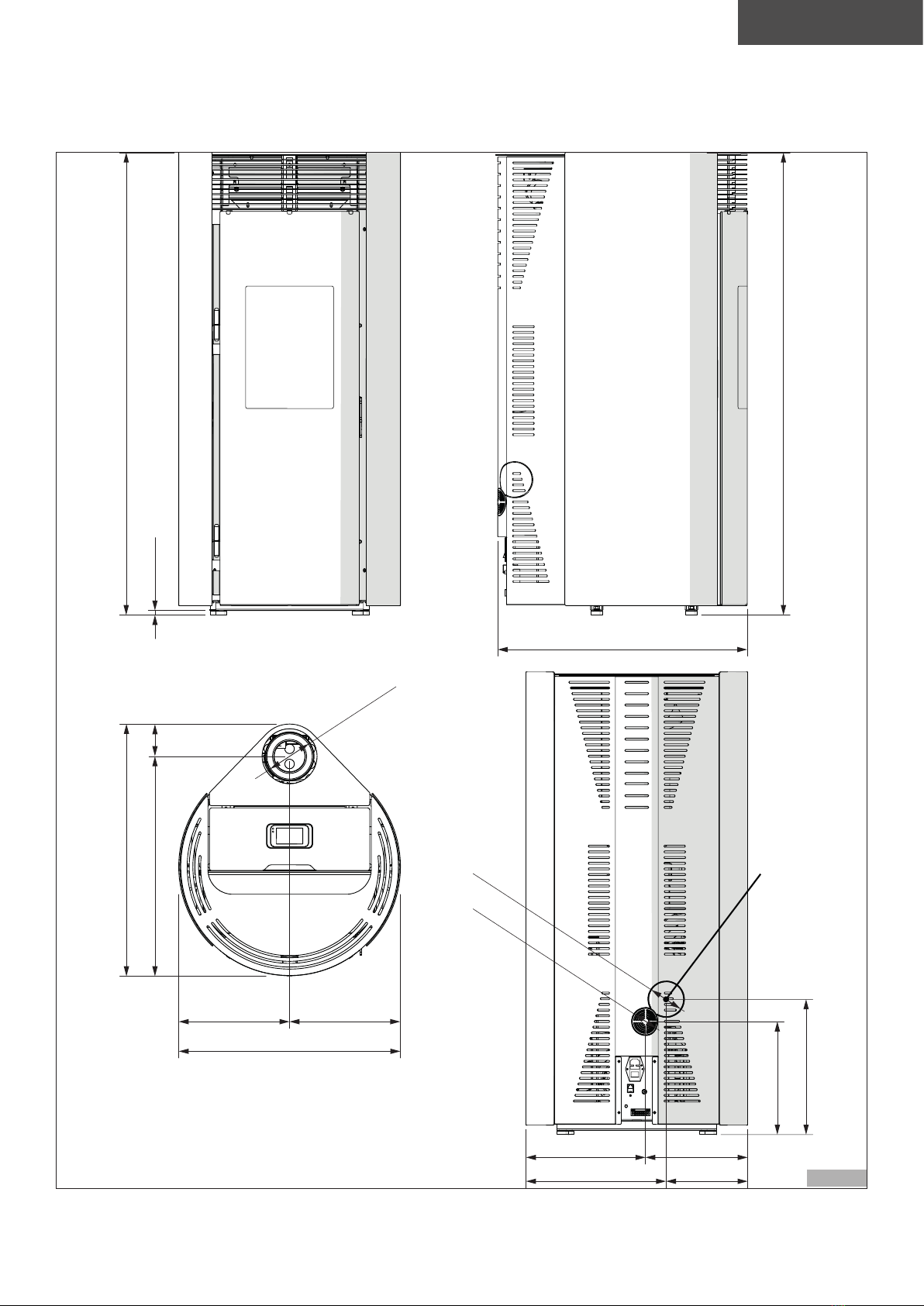

1.3.1 VIVIENNE Uscita superiore

1221

658

12 (+16)

664

583

291,5 291,5

314 268

368 214

299

357

1221

579 85

Ø80 (*)

Ø60

PRO2

Ø80/130

Fig. 4

8004778006 - 21/02/2023

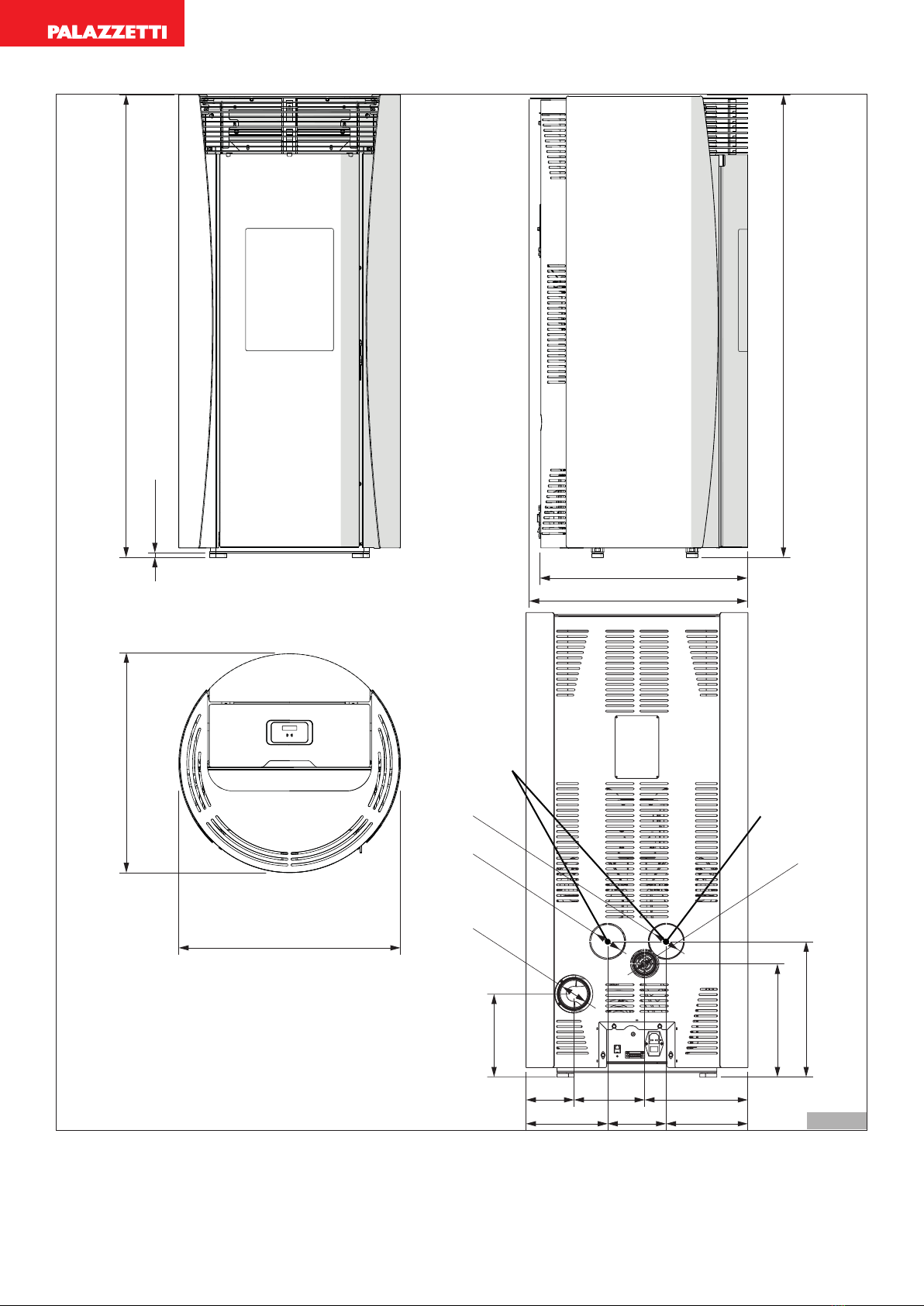

1.3.2 VIVIENNE

1221

547,5

575

583

126 186 271

214,5 154 214,5

219

298

357

1221

575

Ø80

Ø60

Ø80 (*)

PRO2

PRO3

12 (+16)

Fig. 5

9004778006 - 21/02/2023

ITALIANO

1.4 Caratteristiche tecniche

VIVIENNE US VIVIENNE US 9 VIVIENNE US 12

Min Max Min Max

Potenza termica globale (resa) kW 2,8 9,3 2,8 12

Rendimento % 90,9 91,8 90,9 90,9

Temperatura fumi °C 105,9 183,6 105,9 210,7

Portata fumi g/s 3,38 4,91 3,38 5,94

Consumo orario di combustibile kg/h 0,64 2,11 0,64 2,75

Emissioni di CO (al 13% di O2) mg/

Nm3236 9 236 29

Uscita fumi mm Ø 130

Ingresso aria comburente mm Ø 80

Presa d’aria esterna mm Ø 100 Ø 100

Combustibile Pellet di legno

Tiraggio della canna fumaria Pa 12 ± 2

Tiraggio minimo per dimensionamento del

camino Pa 0,0

Stufa adatta per locali non inferiori a m340 60

Capacità serbatoio di alimentazione kg 15

Peso kg 165

N° di ventilatori ambiente n° 1 (PRO2)

Portata dei ventilatori ambiente m3/h 100

Dati elettrici VIVIENNE US

9 - 12 9 PRO2 - 12 PRO2

Tensione V 230 230

Frequenza Hz 50 50

Potenza max assorbita in funzionamento W 55 75

Potenza assorbita all’accensione elettrica W 360 360

10 004778006 - 21/02/2023

VIVIENNE VIVIENNE 9 VIVIENNE 13

Min Max Min Max

Potenza termica globale (resa) kW 2,8 9,3 2,8 13

Rendimento % 90,9 91,8 90,9 90,5

Temperatura fumi °C 105,9 183,6 105,9 221

Portata fumi g/s 3,38 4,91 3,38 6,33

Consumo orario di combustibile kg/h 0,64 2,11 0,64 2,99

Emissioni di CO (al 13% di O2) mg/

Nm3236 9 236 36

Uscita fumi mm Ø 80

Ingresso aria comburente mm Ø 60

Presa d’aria esterna mm Ø 100 Ø 110

Combustibile Pellet di legno

Tiraggio della canna fumaria Pa 12 ± 2

Tiraggio minimo per dimensionamento del

camino Pa 0,0

Stufa adatta per locali non inferiori a m340 60

Capacità serbatoio di alimentazione kg 18

Peso kg 153 155

N° di ventilatori ambiente n° 1 (PRO2) 2 (PRO3)

Portata dei ventilatori ambiente m3/h 100

Dati elettrici VIVIENNE

9 - 13 9 PRO2 13 PRO3

Tensione V 230 230 230

Frequenza Hz 50 50 50

Potenza max assorbita in

funzionamento W55 75 130

Potenza assorbita all’accensione

elettrica W 360 360 360
