MANUALE DI INSTALLAZIONE USO E MANUTENZIONE

INSTALLATION, USER AND MAINTENANCE MANUAL

INSTALLATIONS, BEDIENUNGS UND WARTUNGSANLEITUNGEN

NOTICE D’INSTALLATION

MANUAL DE INSTALACIÓN, USO Y MANTENIMIENTO

GLH110

Termoregolatore / Temperature Controller

Termoregolator / Régulateur Termique / Termorregulador

Gentile cliente,

desideriamo innanzitutto ringraziarLa per la preferenza che ha voluto

accordarci acquistando il nostro prodotto e ci congratuliamo con Lei per

la scelta.

Per consentirLe di utilizzare al meglio il suo Ecomonoblocco, la invitiamo

a seguire attentamente quanto descritto nel presente manuale.

Dear Customer,

We’d like to thank you for having purchased one of our products and

congratulate you on your choice.

To make sure you get the most out of your Ecomonoblocco, please carefully

follow the instructions provided in this manual.

Sehr geehrter Kunde,

Zuallererst möchten wir Ihnen für den uns gewährten Vorzug danken und

Ihnen zur Wahl gratulieren.

Damit Sie Ihren neuen Ecomonoblocco so gut wie möglich benutzen

können, bitten wir Sie, die in dieser Bedienungs- und Wartungsanleitung

enthaltenen Angaben genau zu befolgen.

Cher client,

Nous souhaitons avant tout vous remercier de la préférence que vous nous

avez accordée en achetant notre produit et vous félicitions pour votre choix.

Afin de vous permettre de profiter au mieux de votre nouveau

Ecomonoblocco, nous vous invitons à suivre attentivement les instructions

reportées dans cette notice.

Estimado Cliente,

Deseamos agradecerle por la preferencia que nos ha otorgado adquiriendo

nuestro producto y lo felicitamos por su elección.

Para el mejor uso de su Ecomonoblocco, lo invitamos a leer con atención

cuanto se describe en el presente manual.

4004778250 - 30/03/2020

2 892001893 - 19/12/2019

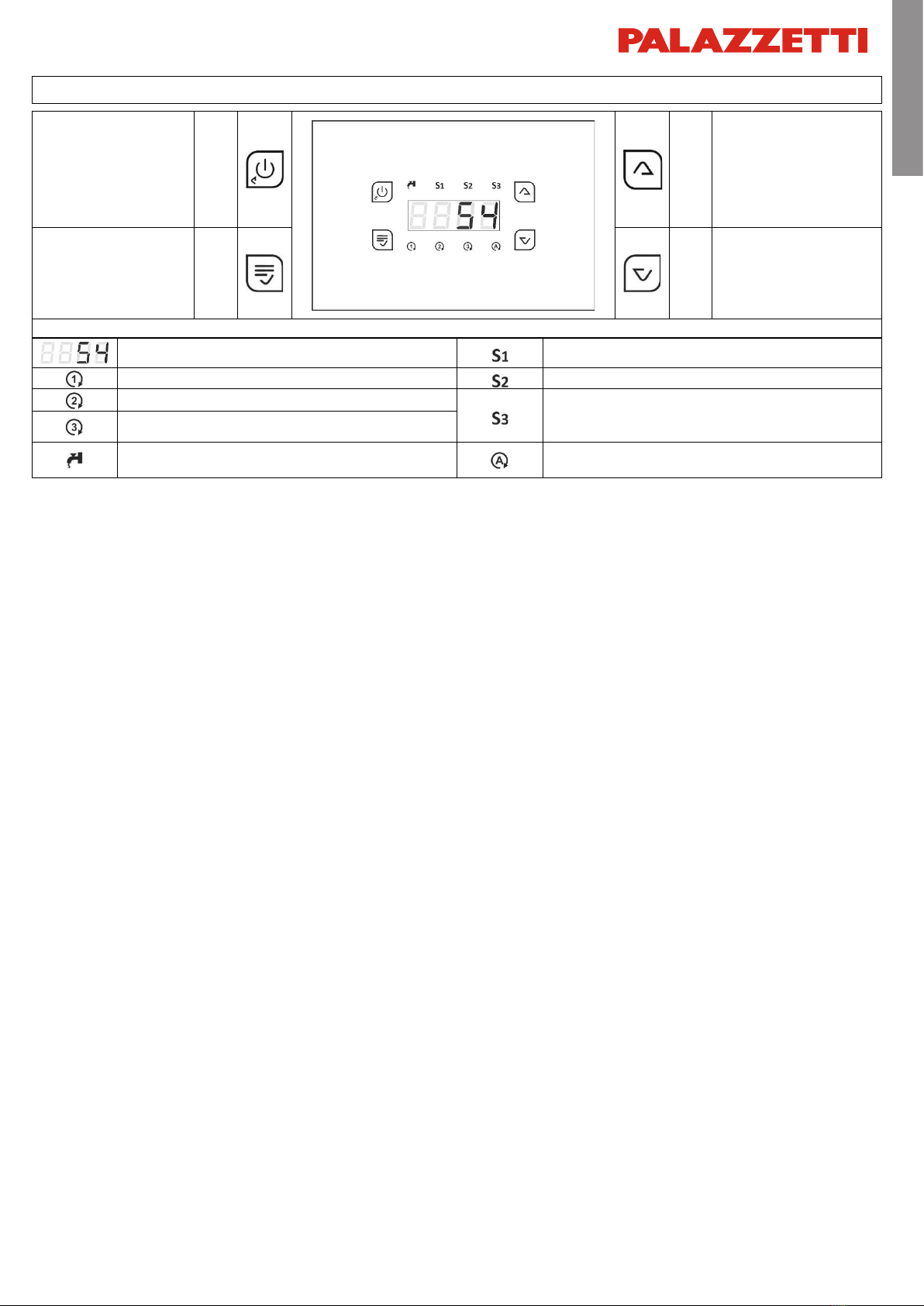

4. Pannello Comandi: USO E FUNZIONI

ON/OFF

Uscita dal Menu

Servizio Grill

Start Manuale Serranda

K3 Scorrimento/Aumenta

Test Pompa1

Menù Sonde

Ingresso Menù Utente

Tasto Doccia

SET K2 K4

Scorimento/Diminuisce

Test Pompa2

Menù Sonde

Fig. 3 Schermata Principale

Temperatura Sonda S1

Sonda S1 Visualizzata

Uscita P1 Attiva

Sonda S2 Visualizzata

Uscita P2 Attiva

Sonda S3 Visualizzata

Lampeggiante: Termostato Ambiente Aperto o

segnalazione Livellostato

Uscita P3 Attiva

ON: Flussostato Chiuso

Lampeggiante: Funzione Doccia attiva

Uscita P4 Attiva

1. GENERALITÀ

Il Termoregolatore GLH110 è uno strumento per la gestione e controllo di Termocamini e Caldaie a Legna per il riscaldamento,

produzione di acqua sanitaria con integrazione di Caldaia a Gas.

Norme di Sicurezza

Leggere attentamente le note sulla sicurezza riportate di seguito, così da prevenire

eventuali danni e pericoli alle persone e ai beni.

Prima di eseguire lavori sull‘impianto, attenersi



• alle norme antinfortunistiche;



• alle norme sulla protezione ambientale;



• alle norme dell’Istituto Nazionale per l‘Assicurazione contro gli Infortuni sul

Lavoro, alle norme di sicurezza riconosciute;



• Queste istruzioni per l‘uso si rivolgono esclusivamente al personale tecnico;



• I lavori elettrici devono essere eseguiti solo da tecnici qualificati in elettrotecnica;



• La prima messa in servizio dell‘impianto deve essere eseguita da personale esperto

o dal fabbricante o da un tecnico da lui nominato

Dichiarazione di Conformità:

Norme applicate:

EN 60730-1 50081-1

EN 60730-1 A1 50081-2

Dati Tecnici

Alimentazione:230 Vac 50 Hz 10%

Assorbimento:2,5 VA

Portata Uscite:5A 250 Vac

Fusibile Interno:3,15 A

Caratteristiche Meccaniche

Materiale: PA

Installazione:Incasso 3 Moduli/ Parete

Dimensioni:Incasso: 132 x 68 x 50 mm

Grado di Protezione:IP40

Condizioni di Installazione e Utilizzo

Temperatura di funzionamento:0÷40 °C

Temperatura di stoccaggio:0 ÷ 60 °C

Umidità: 85% @25°C

2. INSTALLAZIONE

Prima di fare qualsiasi operazione, assicurarsi che la Tensione di Rete sia disinserita

•

Installare il prodotto solo in ambienti asciutti e in condizioni climatiche corrette

Inserire a nonte dell’impianto un interruttore bipolare conforme alle norme vigenti

Evitare di accoppiare i cavi delle sonde con quelli di potenza

Utilizzare per i collegamenti elettrici cavi con conduttori di sezione opportuna e a norma

Posizionare le sonde in modo da rilevare correttamente le temperature

Accertarsi che i cavi sonda non siano a contatto diretto/indiretto con la fiamma

3. COLLEGAMENTI ELETTRICI

Tutte le Uscite di comando e gli Ingressi sonde sono

controllati automaticamente in base alla tipologia/schema

di Impianto prescelto.

Pertanto per i collegamenti elettrici

è NECESSARIO fare riferimento al capitolo 7 e successivi

paragrafi degli Schemi Impianto.

Fig.2 – Collegamenti elettrici

Sigla Morsetti Dispositivo Caratteristiche

ISSERGNI

LINEA

1 – 2

Alimentazione di Rete

230 Vac 50 Hz 10%

13 – 14

Sonda Temperatura Termocamino

Range di funzionamento: -50°C ÷ 125 °C

NTC 10K Misura: -10 ÷ 110 °C 1°C

NTC 100K Misura: -10 ÷ 300 °C 1°C

PT 1000 Misura: -40 ÷ 300 °C 1°C

Flussostato e Livellostato contatto ON/OFF

S2 15 – 16

Sonda Boiler Sanitario / Puffer /

Ritorno Riscaldamento

Flussostato

S3 16 – 17

Sonda / Termostato Ambiente

Puffer, Collettore, Livellostato

16 – 17 – 18

Sensore di Pressione

Range di funzionamento: 0 ÷3 bar / 0 ÷ 3V

USCITE

3 – 4

Pompa1

230 Vac 5A

5 – 6 – 7

Valvola Deviatrice / Pompa2

230 Vac 5A

8 – 9 – 10

Consenso Integrazione Caldaia

Contatti in scambio: COM.(9)-N.O.(8) - N.C.(10)

P4 11 - 12

Servizio = Termostato

230 Vac 5A

Servizio = Grill

Serranda Aria Comburente

Pompa2

PWM1

19 – 16 o 14

Controllo PWM1

0-5Vdc, Frequenza 1kHz, Duty Cycle 0-100%

PWM2

20 – 16 o 14

Controllo PWM2

S1S2S3

004778250 - 30/03/2020 5

ITALIANO

2 892001893 - 19/12/2019

4. Pannello Comandi: USO E FUNZIONI

ON/OFF

Uscita dal Menu

Servizio Grill

Start Manuale Serranda

K3 Scorrimento/Aumenta

Test Pompa1

Menù Sonde

Ingresso Menù Utente

Tasto Doccia

SET K2 K4

Scorimento/Diminuisce

Test Pompa2

Menù Sonde

Fig. 3 Schermata Principale

Temperatura Sonda S1

Sonda S1 Visualizzata

Uscita P1 Attiva

Sonda S2 Visualizzata

Uscita P2 Attiva

Sonda S3 Visualizzata

Lampeggiante: Termostato Ambiente Aperto o

segnalazione Livellostato

Uscita P3 Attiva

ON: Flussostato Chiuso

Lampeggiante: Funzione Doccia attiva

Uscita P4 Attiva

1. GENERALITÀ

Il Termoregolatore GLH110 è uno strumento per la gestione e controllo di Termocamini e Caldaie a Legna per il riscaldamento,

produzione di acqua sanitaria con integrazione di Caldaia a Gas.

Norme di Sicurezza

Leggere attentamente le note sulla sicurezza riportate di seguito, così da prevenire

eventuali danni e pericoli alle persone e ai beni.

Prima di eseguire lavori sull‘impianto, attenersi



• alle norme antinfortunistiche;



• alle norme sulla protezione ambientale;



• alle norme dell’Istituto Nazionale per l‘Assicurazione contro gli Infortuni sul

Lavoro, alle norme di sicurezza riconosciute;



• Queste istruzioni per l‘uso si rivolgono esclusivamente al personale tecnico;



• I lavori elettrici devono essere eseguiti solo da tecnici qualificati in elettrotecnica;



• La prima messa in servizio dell‘impianto deve essere eseguita da personale esperto

o dal fabbricante o da un tecnico da lui nominato

Dichiarazione di Conformità:

Norme applicate:

EN 60730-1 50081-1

EN 60730-1 A1 50081-2

Dati Tecnici

Alimentazione:230 Vac 50 Hz 10%

Assorbimento:2,5 VA

Portata Uscite:5A 250 Vac

Fusibile Interno:3,15 A

Caratteristiche Meccaniche

Materiale: PA

Installazione:Incasso 3 Moduli/ Parete

Dimensioni:Incasso: 132 x 68 x 50 mm

Grado di Protezione:IP40

Condizioni di Installazione e Utilizzo

Temperatura di funzionamento:0÷40 °C

Temperatura di stoccaggio:0 ÷ 60 °C

Umidità: 85% @25°C

2. INSTALLAZIONE

Prima di fare qualsiasi operazione, assicurarsi che la Tensione di Rete sia disinserita

•

Installare il prodotto solo in ambienti asciutti e in condizioni climatiche corrette

Inserire a nonte dell’impianto un interruttore bipolare conforme alle norme vigenti

Evitare di accoppiare i cavi delle sonde con quelli di potenza

Utilizzare per i collegamenti elettrici cavi con conduttori di sezione opportuna e a norma

Posizionare le sonde in modo da rilevare correttamente le temperature

Accertarsi che i cavi sonda non siano a contatto diretto/indiretto con la fiamma

3. COLLEGAMENTI ELETTRICI

Tutte le Uscite di comando e gli Ingressi sonde sono

controllati automaticamente in base alla tipologia/schema

di Impianto prescelto.

Pertanto per i collegamenti elettrici

è NECESSARIO fare riferimento al capitolo 7 e successivi

paragrafi degli Schemi Impianto.

Fig.2 – Collegamenti elettrici

Sigla Morsetti Dispositivo Caratteristiche

ISSERGNI

LINEA

1 – 2

Alimentazione di Rete

230 Vac 50 Hz 10%

13 – 14

Sonda Temperatura Termocamino

Range di funzionamento: -50°C ÷ 125 °C

NTC 10K Misura: -10 ÷ 110 °C 1°C

NTC 100K Misura: -10 ÷ 300 °C 1°C

PT 1000 Misura: -40 ÷ 300 °C 1°C

Flussostato e Livellostato contatto ON/OFF

S2 15 – 16

Sonda Boiler Sanitario / Puffer /

Ritorno Riscaldamento

Flussostato

S3 16 – 17

Sonda / Termostato Ambiente

Puffer, Collettore, Livellostato

16 – 17 – 18

Sensore di Pressione

Range di funzionamento: 0 ÷3 bar / 0 ÷ 3V

USCITE

3 – 4

Pompa1

230 Vac 5A

5 – 6 – 7

Valvola Deviatrice / Pompa2

230 Vac 5A

8 – 9 – 10

Consenso Integrazione Caldaia

Contatti in scambio: COM.(9)-N.O.(8) - N.C.(10)

P4 11 - 12

Servizio = Termostato

230 Vac 5A

Servizio = Grill

Serranda Aria Comburente

Pompa2

PWM1

19 – 16 o 14

Controllo PWM1

0-5Vdc, Frequenza 1kHz, Duty Cycle 0-100%

PWM2

20 – 16 o 14

Controllo PWM2

S1S2S3

892001893 - 19/12/2019 3

4. Pannello Comandi: USO E FUNZIONI

ON/OFF

Uscita dal Menu

Servizio Grill

Start Manuale Serranda

K3 Scorrimento/Aumenta

Test Pompa1

Menù Sonde

Ingresso Menù Utente

Tasto Doccia

SET K2 K4

Scorimento/Diminuisce

Test Pompa2

Menù Sonde

Fig. 3 Schermata Principale

Temperatura Sonda S1 Sonda S1 Visualizzata

Uscita P1 Attiva

Sonda S2 Visualizzata

Uscita P2 Attiva

Sonda S3 Visualizzata

Lampeggiante: Termostato Ambiente Aperto o

segnalazione Livellostato

Uscita P3 Attiva

ON: Flussostato Chiuso

Lampeggiante: Funzione Doccia attiva

Uscita P4 Attiva

1. GENERALITÀ

Il Termoregolatore GLH110 è uno strumento per la gestione e controllo di Termocamini e Caldaie a Legna per il riscaldamento,

produzione di acqua sanitaria con integrazione di Caldaia a Gas.

Norme di Sicurezza

Leggere attentamente le note sulla sicurezza riportate di seguito, così da prevenire

eventuali danni e pericoli alle persone e ai beni.

Prima di eseguire lavori sull‘impianto, attenersi



• alle norme antinfortunistiche;



• alle norme sulla protezione ambientale;



• alle norme dell’Istituto Nazionale per l‘Assicurazione contro gli Infortuni sul

Lavoro, alle norme di sicurezza riconosciute;



• Queste istruzioni per l‘uso si rivolgono esclusivamente al personale tecnico;



• I lavori elettrici devono essere eseguiti solo da tecnici qualificati in elettrotecnica;



• La prima messa in servizio dell‘impianto deve essere eseguita da personale esperto

o dal fabbricante o da un tecnico da lui nominato

Dichiarazione di Conformità:

Norme applicate:

EN 60730-1 50081-1

EN 60730-1 A1 50081-2

Dati Tecnici

Alimentazione:230 Vac 50 Hz 10%

Assorbimento:2,5 VA

Portata Uscite:5A 250 Vac

Fusibile Interno:3,15 A

Caratteristiche Meccaniche

Materiale: PA

Installazione:Incasso 3 Moduli/ Parete

Dimensioni:Incasso: 132 x 68 x 50 mm

Grado di Protezione:IP40

Condizioni di Installazione e Utilizzo

Temperatura di funzionamento:0÷40 °C

Temperatura di stoccaggio:0 ÷ 60 °C

Umidità: 85% @25°C

2. INSTALLAZIONE

Prima di fare qualsiasi operazione, assicurarsi che la Tensione di Rete sia disinserita

•

Installare il prodotto solo in ambienti asciutti e in condizioni climatiche corrette

Inserire a nonte dell’impianto un interruttore bipolare conforme alle norme vigenti

Evitare di accoppiare i cavi delle sonde con quelli di potenza

Utilizzare per i collegamenti elettrici cavi con conduttori di sezione opportuna e a norma

Posizionare le sonde in modo da rilevare correttamente le temperature

Accertarsi che i cavi sonda non siano a contatto diretto/indiretto con la fiamma

3. COLLEGAMENTI ELETTRICI

Tutte le Uscite di comando e gli Ingressi sonde sono

controllati automaticamente in base alla tipologia/schema

di Impianto prescelto.

Pertanto per i collegamenti elettrici

è NECESSARIO fare riferimento al capitolo 7 e successivi

paragrafi degli Schemi Impianto.

Fig.2 – Collegamenti elettrici

Sigla

Morsetti

Dispositivo

Caratteristiche

ISSERGNI

LINEA

1 – 2

Alimentazione di Rete

230 Vac 50 Hz 10%

13 – 14

Sonda Temperatura Termocamino

Range di funzionamento: -50°C ÷ 125 °C

NTC 10K Misura: -10 ÷ 110 °C 1°C

NTC 100K Misura: -10 ÷ 300 °C 1°C

PT 1000 Misura: -40 ÷ 300 °C 1°C

Flussostato e Livellostato contatto ON/OFF

S2 15 – 16

Sonda Boiler Sanitario / Puffer /

Ritorno Riscaldamento

Flussostato

S3 16 – 17

Sonda / Termostato Ambiente

Puffer, Collettore, Livellostato

16 – 17 – 18

Sensore di Pressione

Range di funzionamento: 0 ÷3 bar / 0 ÷ 3V

USCITE

3 – 4

Pompa1

230 Vac 5A

5 – 6 – 7

Valvola Deviatrice / Pompa2

230 Vac 5A

8 – 9 – 10

Consenso Integrazione Caldaia

Contatti in scambio: COM.(9)-N.O.(8) - N.C.(10)

P4 11 - 12

Servizio = Termostato

230 Vac 5A

Servizio = Grill

Serranda Aria Comburente

Pompa2

PWM1

19 – 16 o 14

Controllo PWM1

0-5Vdc, Frequenza 1kHz, Duty Cycle 0-100%

PWM2

20 – 16 o 14

Controllo PWM2

S1S2S3

6004778250 - 30/03/2020

4 892001893 - 19/12/2019

5. FUNZIONALITA’

ACCENSIONE

5.1

/SPEGNIMENTO

L’accensione/Spegnimento della centralina si effettua con la pressione prolungata del tasto K1

Lo stato SPENTO è segnalato dal Tasto K1 acceso

All’accensione della centralina viene visualizzata la seguente sequenza di messaggi

oCodice Prodotto t013

oRevisione prodotto r 0.1 orc0.1

oConfigurazione CF17

VISUALIZZAZIONE SONDE

Il display visualizza correntemente il valore letto dalla sonda S1 (il Led S1 è acceso).

Tramite la pressione di K4 o K3, si accede al menu sonde e viene visualizzata la temperatura della Sonda S2 (il Led S2

lampeggia) o S3 (il Led S3 lampeggia)

Tramite la pressione di K3 o K4 è possibile scorrere le altre sonde se presenti.

Per uscire da Menu premere il tasto K1 o attendere 10 secondi.

Se la lettura delle Sonde è più bassa del range minimo del sensore, viene visualizzato il messaggio Lo



Se la lettura delle Sonde è più alta del range massimo del sensore, viene visualizzato il messaggio Hi

FUNZIONE SICUREZZA

Questa funzione, se attivata P11=1, permette di attivare la procedura di smaltimento del calore in eccesso del termocamino

La gestione della funzione sicurezza è descritta all’interno dei paragrafi relativi agli schemi impianto.

FUNZIONE ALLARME

Se la temperatura rilevata dalla Sonda S1 supera il valore del Termostato di Allarme A08

Viene attivata la segnalazione acustica e visiva (la temperatura lampeggia sul Display)

Funzione SILENCE: la segnalazione acustica può essere disattivata per 5 minuti con la pressione di un pulsante qualsiasi.

Se la condizione di allarme permane, la segnalazione acustica viene riattivata.

FUNZIONE ANTIGELO

Se la temperatura rilevata dalla Sonda S1 scende sotto il valore del Termostato Antigelo A06

Viene attivata l’uscita Pompa P1 per il tempo t01 ad intervalli di tempo t02



Il display visualizza la scritta ICE

FUNZIONE ANTI BLOCCO POMPA P1

In caso di inattività della Pompa P1, anche in Stato SPENTO, per un tempo maggiore del Timer t05

Viene attivata l’uscita Pompa P1 per t04 secondi



Il display visualizza la scritta bLP

FUNZIONE STANDBY

Nel caso di dispositivo SPENTO,in condizione di ALLARME, ANTIGELOo ANTIBLOCCO Pompa P1

Il dispositivo si porta automaticamente in stato di ACCESO

Al termine delle condizioni di ANTIGELO o ANTIBLOCCO Pompa, la centralina si riporterà in Stato SPENTO.



Al termine della condizione di ALLARME, la centralina rimarrà in Stato ACCESO.

FUNZIONE TEST POMPA P1

In Stato SPENTO, Tramite pressione prolungata del pulsante K3



Viene attivata l’uscita P1 per la durata della pressione del pulsante e il display visualizza tSt1

FUNZIONE TEST POMPA P2

In Stato SPENTO, Tramite pressione prolungata del pulsante K4



Viene attivata l’uscita P2/P4 per la durata della pressione del pulsante e il display visualizza tSt2

USCITA SERVIZIO

L’Uscita P4 SERVIZIO è programmabile da MENU Installatore dal parametro P06:

P06 = 0 DISABILITATA: l’uscita non funziona

P06 = 1 TERMOSTATO: l’uscita è attiva se la temperatura della Sonda S1 è maggiore del Termostato A09

P06 = 2 GRILL: premendo il pulsante K1 si può accendere/spegnere l’uscita



P06 = 3 SERRANDA ARIA: l’uscita gestisce una serranda per la regolazione dell’aria comburente

SERRANDA ARIA

La Serranda Aria è abilitata al funzionamento se il parametro P06 = 3

Se l’uscita è Attiva (ON) la Serranda è Aperta, se l’uscita è Spenta (OFF) la Serranda è Chiusa.

La Serranda è Aperta fino a che la temperatura della Sonda S1 è minore del Termostato A05. Viene chiusa al superamento di

detto termostato.

Se P12 = 1 è abilitata la funzione Start Manuale:

Se la Temperatura di S1è minore di A01, la Serranda viene Chiusa. In fase di Accensione del Termocamino, tramite la

pressione del tasto K1, si forza l’apertura manuale della Serranda (il Led corrispondente all’uscita lampeggia). Quando la

temperatura scende di nuovo sotto il termostato A01, trascorso il tempo t06 la Serranda si chiude Automaticamente.

5.1

5.2

5.3

5.4

5.5

5.6

5.7

5.8

5.9

5.10

5.11

004778250 - 30/03/2020 7

ITALIANO

892001893 - 19/12/2019 5

Pag. 4/18

0CAR6IN019147

TIPOLOGIA SONDE

Il termoregolatore può gestire sonde di tipo NTC10K, NTC100K e PT1000. La configurazione è possibile tramite i parametri

P01, P02, P03, P04 e P17 del MENU Installatore.

➢

Sonda Termocamino:

P01 = 0 → NTC10K; P01 = 1 → NTC100K; P01 = 2 → PT1000

➢Sonda Boiler sanitario/ Puffer Alto/

Ritorno Riscaldamento:

P02 = 0 → NTC10K; P02 = 1 → NTC100K; P02 = 2 → PT1000

➢Sonda Puffer Basso:

P03 = 0 → NTC10K; P03 = 1 → NTC100K; P03 = 2 → PT1000

➢Sonda Ambiente:

P04 = 0 → NTC10K; P04 = 1 → NTC100K; P04 = 2 → PT1000

➢

Sonda Collettore:

P17 = 0 → NTC10K; P17 = 1 → NTC100K; P17 = 2 → PT1000

CONFIGURAZIONE INGRESSO S3

Tramite il parametro P05 è possibile se previsto dagli impianti, abilitare le seguenti gestioni:

➢P05 = 0, ingresso S3 = DISABILITATO

➢P05 = 1, ingresso S3 = SENSORE DI PRESSIONE

➢P05 = 2, ingresso S3 = SONDA AMBIENTE

➢P05 = 3, ingresso S3 = TERMOSTATO AMBIENTE

➢P05 = 4, ingresso S3 = LIVELLOSTATO NO

➢P05 = 5, ingresso S3 = LIVELLOSTATO NC

SENSORE DI PRESSIONE

Se P05=1 viene abilitata la gestione del sensore di pressione sulla sonda S3.

Se P07=1 sono abilitati gli errori del sensore di pressione:

➢Se Pressione Acqua < Pr1 attivazione visualizzazione PrLo + segnalazione acustica.

➢

Se Pressione Acqua > Pr2 attivazione visualizzazione PrHi + segnalazione acustica.

SENSORE SONDA/TERMOSTATO AMBIENTE

Tramite il parametro P05 è possibile abilitare la gestione della Sonda/Termostato AMBIENTE

➢Se la Temperatura Ambiente S3>b01 o Termostato Ambiente Aperto (lampeggia il led ) e NON c’è richiesta di

Sanitario

➢La Serranda viene Chiusa

Negli impianti con il Puffer se la Temperatura Ambiente S3>b01 o Termostato Ambiente Aperto viene disattivata solo la

Pompa Riscaldamento

DOCCIA

La funzione, se abilitata (P13=1) e negli schemi dove prevista, viene attivata tramite la pressione del pulsante K2 per 3 sec:

➢Sul display appare il tempo T03 (minuti) di durata della priorità Sanitario;

➢Tramite i pulsanti K3 e K4 è possibile aumentare/diminuire il tempo di durata

➢Attendere 5 sec per salvare il valore programmato e uscire dall’impostazione.

➢Per uscire senza salvare premere il pulsante K1.

Durante il tempo T03, la funzione è segnalata tramite il lampeggio del led dando priorità alla produzione di sanitario in

base all’impianto in uso.

La funzione ha termine

➢Trascorso il tempo T03

➢Premendo di nuovo il tasto K2

➢Nel caso in cui la temperatura della Sonda S1 è maggiore del termostato sicurezza A07.

Nel caso in cui T03=0, la funzione Doccia è disattivabile solo tramite il pulsante K2.

CIRCUITO SOLARE

Carica Puffer:

La Pompa Collettore Solare viene attivata:

➢Se la temperatura (S3) >A33 e Δ(S3-S2) > d02

La carica del puffer viene disabilitata una volta raggiunto il termostato comfort Puffer su S2 (A20).

Sicurezza Collettore e Puffer:

Se la Temperatura del collettore (S3) > A35 (Termostato sicurezza collettore) si riattiva la pompa collettore e carica il puffer

fino al raggiungimento del termostato di massima A23.

Protezione Collettore:

Se la temperatura del collettore (S3) > A36 (Termostato protezione collettore) viene disattivata la pompa collettore

Antigelo:

In caso di funzione abilitata (P09=1) se la temperatura rilevata dalla Sonda S3, anche in condizione di SPENTO, scende

sotto il Termostato Antigelo A34 viene attivata l’uscita pompa collettore per il tempo t04 ad intervalli di tempo t05.

5.12

5.13

5.14

5.15

5.16

5.17

5.12

5.14

5.15

5.16

5.17

5.13

8004778250 - 30/03/2020

6 892001893 - 19/12/2019

Pag. 5/18

0CAR6IN019147

PRIORITA’ INTEGRAZIONE LEGNA (impianti con puffer)

Dedicato per dare priorità alla integrazione con il Termocamino rispetto alla Caldaia a Gas.

Se P10=1 viene data priorità al termocamino a legna nella gestione dell’integrazione del puffer rispetto alla caldaia a gas.

GESTIONE POMPE CON CONTROLLO PWM

Mediante i parametri P18 e P19, è possibile abilitare e selezionare la modalità di funzionamento dei segnali PWM1 e PWM2,

per la gestione delle pompe previste negli impianti idraulici:

➢PWM1: P18 = 0 → Disabilitato; P18 = 1 → Manuale; P18 = 2 → Automatico

➢PWM2: P19 = 0 → Disabilitato; P19 = 1 → Manuale; P19 = 2 → Automatico

PWM Disabilitato:

Le pompe sono gestite esclusivamente tramite l’uscita 230V

PWM Manuale:

Il duty cycle del PWM che determina la velocità delle pompe, è impostato tramite i parametri:

➢U06 se PWM1 con profilo Heating (Pompa termocamino)

➢U16 se PWM2 con profilo Heating (Pompa riscaldamento)

➢U26 se PWM2 con profilo Solar (Pompa collettore solare)

PWM Automatico:

In relazione alla tipologia di pompa, il duty cycle del PWM è calcolato sulla base della temperatura delle sonde

termocamino, puffer alto o collettore solare e può variare all’interno di questi range:

➢Tra U01 e U02 se PWM1 con profilo Heating (es. 85 ÷ 5 %)

➢Tra U11 e U12 se PWM2 con profilo Heating (es. 85÷ 5 %)

➢Tra U21 e U22 se PWM2 con profilo Solar (es. 15 ÷ 95 %)

Il cambio di velocità della Pompa Termocamino è abilitato all’interno di questo range di temperatura:

➢Tra A01 e A01+A80 in gestione riscaldamento (es. se A01=35°C, A80=20°C allora range: 35 ÷ 55 °C)

➢Tra A01 e A01+A81 in gestione sanitario (es. se A01=35°C, A81=15°C allora range: 35 ÷ 50 °C)

Il cambio velocità della Pompa Riscaldamento è abilitato all’interno di questo range di temperatura:

➢Tra A04 e A04+A82 (es. se A04=45°C, A82=20°C allora range: 45 ÷ 65 °C)

oppure se è presente il puffer

➢Tra A17 e A17+A82 (es. se A17=45°C, A82=20°C allora range: 45 ÷ 65 °C)

Il cambio velocità della Pompa Collettore Solare è abilitato all’interno di questo range di temperatura:

➢Tra A33 e A33+A82 (es. se A33=45°C, A82=20°C allora range: 45 ÷ 65 °C)

Il profilo del segnale PWM, Heating o Solar, è selezionato in automatico sulla base della pompa da gestire e di seguito sono

riportati i profili delle pompe in commercio:

Profilo HEATING

Sulla base di questo profilo è consigliabile

impostare i parametri del duty cycle del PWM

come di seguitio riportato:

PWM1

Vmin: U01 <= 85%

Vmax: U02 >= 5%

PWM2

Vmin: U11 <= 85%

Vmax: U12 >= 5%

5.18

5.19

5.18

5.19

004778250 - 30/03/2020 9

ITALIANO

892001893 - 19/12/2019 7

Pag. 6/18

0CAR6IN019147

Profilo SOLAR

Sulla base di questo profilo è consigliabile

impostare i parametri del duty cycle del PWM

come di seguitio riportato:

PWM2

Vmin: U21 >= 15%

Vmax: U22 <= 95%

Nelle condizioni di Antigelo, Sicurezza e Antiblocco, il PWM è impostabile tramite i parametri:

➢ANTIGELO: U03, U13 e U23

➢SICUREZZA: U04, U14 e U24

➢ANTIBLOCCO: U05, U15 e U25

TIPOLOGIA FLUSSOSTATO

Negli impianti dove è previsto il Flussostato tramite il parametro P33 è possibile impostarne la tipologia:

➢P33 = 1, gestione ingresso Flussostato di tipo ON/OFF;

➢P33 = 2, gestione ingresso Flussostato mediante l’utilizzo di un sensore di portata che fornisce un segnale onda

quadra la cui frequenza è in funzione della portata.

Nel caso di utilizzo di un sensore di portata (P33=2), è possibile impostare la soglia per definire la portata minima per la

richiesta di acqua sanitaria mediante il parametro P34.

Di seguito i collegamenti per i sensori ELTEK (codice 10.0884.00.03):

GND = morsetto 16 (GND); OUT = morsetto 15 (SEG); IN = morsetto 18 (+V)

Il sensore ha il seguente comportamento della frequenza del segnale in funzione della portata (a 30°C):

l/min

11,9

26,2

53,7

67,5

81,8

La scelta della portata da rilevare viene effettuata impostando il valore del parametro P34pari a due volte il valore della

frequenza corrispondente, se ad esempio si vuole rilevare una portata maggiore di 2 l/min occorre impostare P34a 24.

Nel caso in cui si voglia rilevare la minima presenza di flusso di acqua nel circuito idraulico si consiglia di impostare P34=5

al fine di rilevare anche la quantità più esigua di acqua.

5.20

10 004778250 - 30/03/2020

8 892001893 - 19/12/2019

Pag. 7/18

0CAR6IN019147

6. MENU’

MENU’ PRINCIPALE

È accessibile Tramite il semplice click del pulsante K2:

➢Tramite i tasti K3 e K4 si scorrono i vari parametri, segnalati dal lampeggio del led associatogli.

➢Pigiare il tasto K2 per entrare in modifica (il led rimane fisso mentre il valore lampeggia).

➢Con i tasti K3 e K4 si modificare il valore del parametro.

➢Pigiare il tasto K2 per salvare il nuovo valore.

➢Pigiare il tasto K1 per uscire senza salvare

➢Pigiare nuovamente il tasto K1 per uscire dal Menù o attendere 30 secondi

Led

Descrizione

Cod.

Min

Set

Max

U.M.

Termostato di minima Pompa Termocamino

A01

[°C]

Termostato Valvola Deviatrice su sonda Termocamino

A02

[°C]

Termostato Pompa Riscaldamento su sonda Termocamino

A04

[°C]

Termostato Pompa Riscaldamento su sonda Puffer Alto

A17

[°C]

Termostato Servizio su sonda Termocamino

A09

[°C]

Termostato Valvola per priorità Sanitario

A24

[°C]

Delta temperatura per abilitazione pompa riscaldamento

A83

[°C]

Termostato attivazione Integrazione su sonda Termocamino

A03

[°C]

Termostato Integrazione Puffer su sonda Puffer Alto

A19

[°C]

Termostato Integrazione Caldaia su sonda Ritorno Riscaldamento

A25

[°C]

Termostato Pompa Riscaldamento su sonda Termocamino

A04

[°C]

Termostato Servizio su sonda Termocamino

A09

[°C]

Termostato Pompa Riscaldamento su sonda Puffer Alto

A17

[°C]

Termostato Boiler Sanitario su S2

A18

[°C]

Termostato di Comfort Puffer su sonda Puffer Alto

A20

[°C]

Termostato Sonda Ambiente su S3

b01

[°C]

S1+S3

Termostato differenziale Termocamino-Boiler Sanitario/Puffer

d01

[°C]

7. MENU’ INSTALLATORE

L’accesso a tale Menu è di COMPETENZA di INSTALLATORI o DI PERSONALE ESPERTO, in quanto i parametri

riportati se modificati possono rendere il prodotto non adatto alla applicazione in uso.

➢Per accedere al MENU premere contemporaneamente i tasti K2 e K4 per circa 3 secondi.

➢Per scorrere i codici dei parametri utilizzare i tasti K3 e K4

➢Per visualizzare il valore del parametro ed entrare in modifica premere il tasto K2

➢Per modificare il valore premere i tasti K3 e K4

➢Per salvare il nuovo valore pigiare il tasto K2.

➢Per uscire senza salvare pigiare il tasto K1

➢

Pigiare nuovamente il tasto K1 per uscire dal Menù o attendere 60 secondi

Descrizione

Cod.

Min

Set

Max

U.M.

Termostato per chiusura Serranda Aria su sonda S1

A05

[°C]

Termostato di ANTIGELO su sonda S1

A06

-10

[°C]

Termostato di SICUREZZA su sonda S1

A07

[°C]

Termostato di ALLARME su sonda S1

A08

[°C]

Termostato di massima attivazione pompa di riscaldamento

A11

[°C]

Termostato di Massima Puffer Alto

A23

[°C]

Termostato attivazione Pompa Collettore

A33

[°C]

Termostato di ANTIGELO su sonda Collettore

A34

-10

[°C]

Termostato di Sicurezza Collettore

A35

120

180

[°C]

Termostato di Protezione Collettore

A36

140

180

[°C]

Delta temperatura per gestione automatica del PWM1 in Riscaldamento

A80

[°C]

Delta temperatura per gestione automatica del PWM1 in Sanitario

A81

[°C]

Delta temperatura per gestione automatica del PWM2 in Riscaldamento

A82

[°C]

Termostato differenziale Collettore-Puffer

d02

[°C]

Soglia minima Sensore di Pressione

Pr01

500

3000

500

[mbar]

Soglia massima Sensore di Pressione

Pr02

2000

3000

500

[mbar]

6.1
