Electrical Components

Maximum Operating Conditions

Motor Data

Panasonic Industrial Company

Air Conditioning Department

Rated Performance @230V1

1Rated @ ASHRAE/T Conditions

Compressor Data

Application Cooling only

Ref. Charge Limit 38.8 oz. 1100 g

Evaporating Temp. Range 14°F to 53.6°F -10oC to 12oC

Specification Number SC-52170401-B

Capacity 24,880 Btu/hr

Motor Input 2,415 Watts

Current 10.6 Amperes

E.E.R. 10.30 Btu/hr/ W

Pump Type Rotary

Displacement 34.1 cc/rev

Oil ATMOS M60 or equivalent

Oil Charge (Precharged) 14.5 fl. oz. 430 cc

Net Weight 37.8 lb 17.2 kg

Motor Type Permanent Split Capacitor

Locked Rotor Amperes 58 A at 240 V

Winding Resistance Main: 1.872W, Aux: 5.051W

Max. Continuous Current2

Overload Protector Internal

Run Capacitor 50 µF/370 VAC

2K34S3R236A-6A

208/230 V, 60 Hz R-22

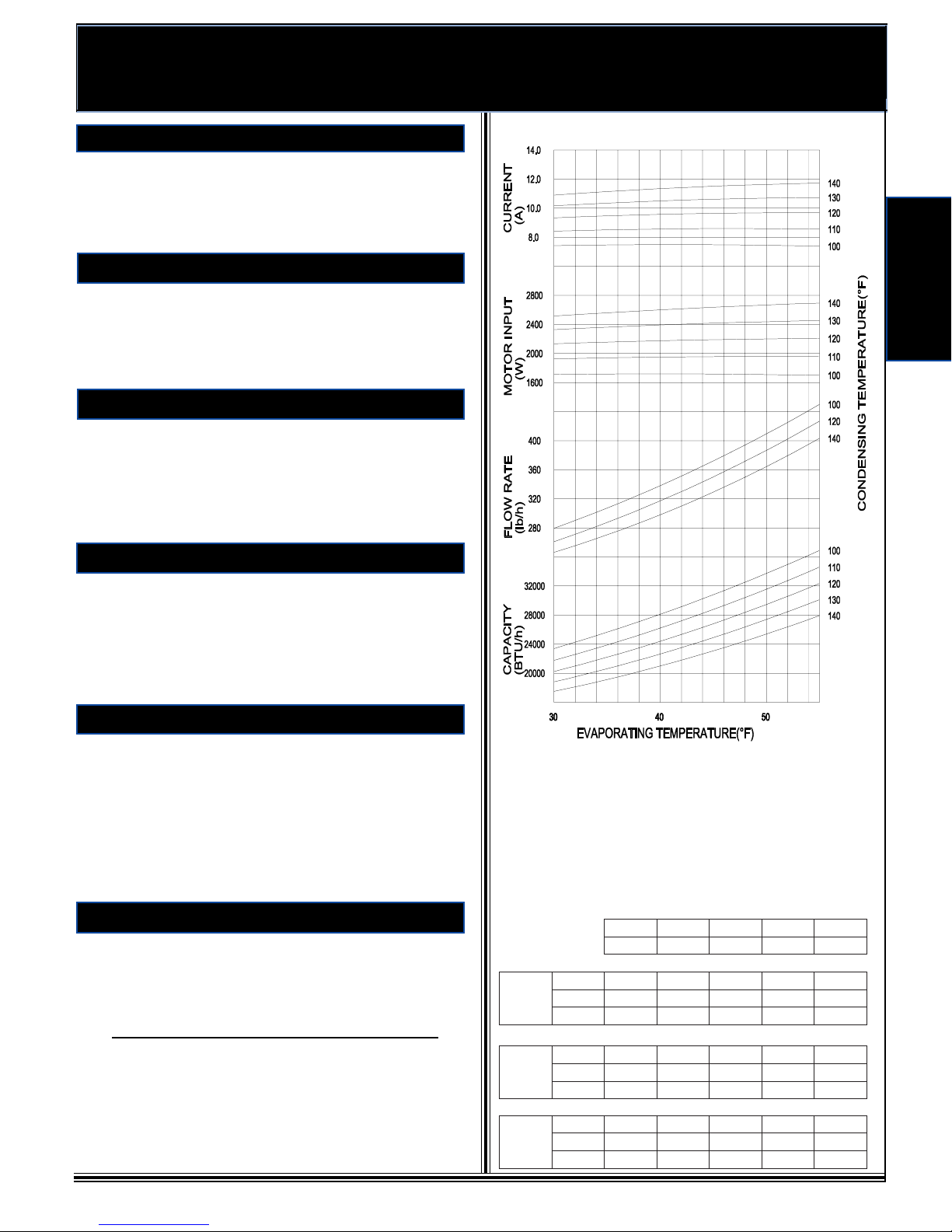

Performance Data @230V

BTU 25,000

UL file no.: SA4615

.PMET.DNOC

F°001F°011F°021F°031F°041

8.73

C3.34

C9.84

C4.45

C06

.PMET.PAVE

F°53

7.1

rh/utB 0265255832871224950290191

sttaW 61719391451216328552

serepmA 5.75.85.93.011.11

F°54

2.7

rh/utB 5770384782287620884274032

sttaW 61715591881251424362

serepmA 5.76.86.96.015.11

F°55

8.21

rh/utB 4686337543513232900370972

sttaW 89614591502215422962

serepmA 4.75.87.97.017.11

2Contact Panasonic for value

Condensing Temp. 149°F 65°C

Return Gas Temp. 95°F 35°C

Discharge Gas Temp. 239°F 115°C

Motor Wire Temp. 266°F 130°C

Evaporating Temp. 45°F 7.2°C

Condensing Temp. 130°F 54.4°C

Return Gas Temp. 95°F 35.0°C

Liquid Temp. 115°F 46.1°C

Ambient Temp. 95°F 35.0°C

Based on:

Return gas Temp. 95°F 35.0°C

Liquid sub-cooling 15°F 8.3°C

Ambient 95°F 35.0°C

208/230 V, 60 Hz R-22

BTU 25,000

This document sets forth certain operational parameters and conditions for operation of this product. If this product is operated outside of the parameters and conditions stated herein, buyer assumes

sole and full responsibility and shall indemnify seller with respect to all product failures, and all consequences thereof. Operation of the product outside of the parameters and conditions specified

herein shall serve to invalidate all seller warranties, if any, with respect to the product. Use this document as reference only. For specifications, please contact Panasonics engineering department.

WIRING DIAGRAM

COMPRESSOR ACCESSORIES

COMPRESSOR MOUNTING

2K34S3R236A-6A

ALTL

013172

)02.21()76.01(

seirosseccArebmuNtraP

1revoClanimreT-teksaGU0260707

2revoClanimreTU9120707

3tuN-teksaGU1260707

4revoClanimreT-tuN0030807

temmorG5180707
