Panasonic CS-PS9NKA Bedienungsanleitung

F568378

Operating Instructions

Air Conditioner

Model No.

Indoor Unit Outdoor Unit

CS-PS9NKA CU-PS9NKA

CS-PS12NKA CU-PS12NKA

CS-PS18NKA CU-PS18NKA

CS-PS24NKA CU-PS24NKA

簡易指南

QUICK GUIDE

中文

在操作空調器前,請細讀此操作說明,並保

存此書以備日後參考。

ENGLISH

Before operating the unit, read these operating

instructions thoroughly and keep them for future

reference.

Sdn. Bhd. 2012. Unauthorized copying and distribution

is a violation of law.

中文感謝您購買Panasonic 空調器

操作條件

安全措施 4~5

遙控器 6~7

信息 7

室內機 8

故障檢修 9

簡易指南封底

注: 本操作說明書裡的圖解僅作為說明用途,並且可能與實際產品有所區别。若因為產品改進而發生

變更,恕不另行通知。

ENGLISH Thank you for purchasing Panasonic Air Conditioner

TABLE OF CONTENTS

OPERATION CONDITION

SAFETY PRECAUTIONS 10~11

REMOTE CONTROL 12~13

INFORMATION 13

INDOOR UNIT 14

TROUBLESHOOTING 15

QUICK GUIDE BACK COVER

NOTE : The illustrations in this manual are for explanation purposes only and may differ from the actual unit. They are

subjected to change without notice for future improvement.

目錄操作條件

操作條件

在以下溫度範圍內使用空調器

溫度 (°C)

室內室外

* DBT:

乾球溫度

* WBT:

濕球溫度

*DBT *WBT *DBT *WBT

製冷最高 32 23 43 26

最低 16 11 16 11

TABLE OF CONTENTS OPERATION CONDITION

OPERATION CONDITION

Use this air conditioner under the following temperature range

Temperature (°C) Indoor Outdoor

* DBT: Dry bulb temperature

* WBT: Wet bulb temperature

*DBT *WBT *DBT *WBT

COOLING Max. 32 23 43 26

Min. 16 11 16 11

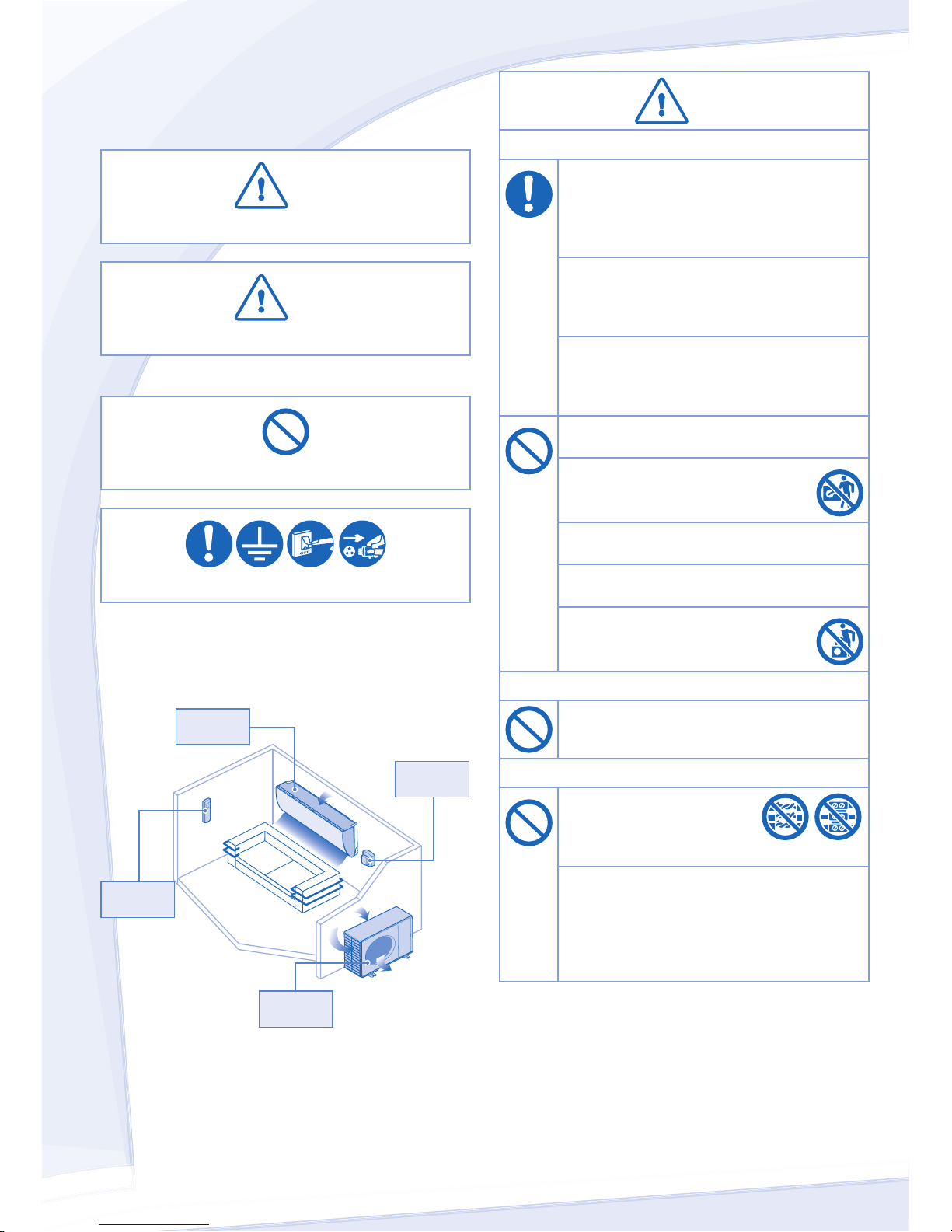

安全措施

為了防止個人傷害，危害其他人或財物的損失，

請遵守以下指示。

因不遵守以下指示導致的錯誤操作將引起傷害或損

壞，其嚴重程度分類如下：

警告

此標識所示的行為有可能導致嚴重傷害或死亡。

注意

此標識所示的行為有可能導致傷害或財產損失。

要遵守的指示按下列符號分類：

此符號表示被禁止的行為。

此符號表示務必執行的行為。

警告

室内機及室外機

此裝置不適合殘疾、感應欠佳或智障，

經驗與知識不足的人士（包括兒童）使

用。除非負責其安全的監督人從旁監督

或指示如何正確使用此裝置。務必監督

兒童以確保他們不會玩弄本機。

請諮詢授權經銷商或專業人員清洗内部

零件，修理，安裝，拆卸和重新安裝本

機。安裝和處理不當將導致漏電，觸電

或火災。

請向授權經銷商或專業人員確認指定製

冷劑類型之運用。使用非指定製冷劑類

型會導致產品損壞，爆裂並導致傷害

等。

切勿將本機安裝在爆炸或可燃性的環境

中。否則會導致火災。

切勿把手指或其他物件插入空調

器的室内或室外機以免受到旋轉

部件傷害。

閃電時切勿觸摸室外機，否則會導致觸

電。

切勿長時間受冷氣流直接吹拂以免過

冷。

切勿坐或踩踏在主機上以免意外

摔跤。

遙控器

切勿讓嬰兒和小孩玩遙控器以免不小心

吞下電池。

電源

切勿採用改裝電線，接

合電線，延長電線或非

指定的電線,以免過熱及

火災。

為免過熱，火災或觸電：

• 切勿與其他設備共用一個電源插座。

• 切勿用潮濕的手操作。

• 切勿過度扭曲電線。

• 切勿以插入或拉出插頭的方式來操作或

停止本機。

空氣

吸入口

空氣吸入口

空氣吹出口

空氣

吹出口

室內機

遙控器

室外機

電源

中文

注意

室内機及室外機

切勿用水、苯、稀釋劑或潔亮粉末清

洗室内機以免損壞或腐蝕本機。

切勿充作其他用途，如貯藏食物、動

物、植物、藝術品或其他物件。否則會

破壞品質等。

切勿在氣流出口使用任何易燃器具以免

引起火災。

切勿讓植物或寵物受冷氣流直接吹拂以

免損傷等。

切勿觸摸尖銳的鋁散熱片以免受

到尖銳部件傷害。

當在地面打蠟時切勿開啟室内機。打蠟

完畢之後，請先讓房間良好通風再操作

本機。

切勿將本機安裝在油煙重的場所以免損

壞本機。

切勿拆卸本機來進行清洗工作以免受

傷。

當清洗本機時切勿踩踏在不穩固的架子

上以免受傷。

切勿將花瓶或水容器放置在本機上。水

會進入本機而導致絕緣受到破壞。這會

引起觸電。

切勿在製冷或除濕模式下長時間打開門

窗。

確保排水軟管連接正確和不受通水道，

容器阻擋或浸在水裏以免漏水。

長時間使用或與其他易燃設備一起使用

後請定時讓房間通風換氣。

長期使用後，請注意安裝支架是否有損

壞以免主機墜落。

遙控器

切勿使用可充電電池 (Ni-Cd) 。

它會損壞遙控器。

為免遙控器失靈或損壞：

• 如果準備長期不使用本機，務必將電池

取出。

• 務必採用同類型的新電池並對準電極插

入。

電源

切勿以抽拉電線的方式來拔除插頭以免

觸電。

警告

電源

如果電線損壞，必須由製造商或其服務

代理商或具有同等資格的合格人員進行

更換，以免遭受危害。

強烈建議您安裝接地漏電電源斷路器

(ELCB) 或殘餘電流裝置 (RCD) 以免觸電

或火災。

為免過熱，火災或觸電：

• 妥當插入插頭。

• 務必定時用乾布擦掉插頭上的灰塵。

當出現任何異常/故障時，請停止使用

本機，拔出電插頭或關掉電源開關及斷

路器。

(煙霧/火災/觸電危險)

異常/故障舉例

• 接地漏電電源斷路器 (ELCB) 頻繁跳

閘。

• 出現燒焦味。

• 本機出現異常噪音或振動。

• 室内機漏水。

• 電線或插頭變得異常熱。

• 無法控制風量。

• 本機立即停止運轉，雖然已經打開準備

操作。

• 雖然已經停止操作, 風扇仍然不停止轉

動。

立即諮詢經銷商以進行保養/修理。

更換或安裝電源插頭必須由授權/合格人

員進行。主導電體裏的電線由下列不同

的顏色分類﹕

接頭

紅色

電線

負載線

中線

接地線

顏色 (GB 標準)

藍色

綠色-黃色

褐色

黑色

綠色/黃色

電線顏色會隨國家電線代碼的標準而有

所區别。

本設備必須接地以免觸電或火災。

為免觸電，請在下列情況時關閉電源並

拔出插頭：

- 清洗或維修之前。

- 長期不使用時。

- 異常強烈閃電時。

FAN SPEED

AIR SWING

MODE

TEMP

OFF/ON

TIMER

SET

CANCEL

OFF

123

OFF

TIMER ON

TIMER

AUTO

COOL

DRY

FAN

SPEED

AIR

SWING

CLOCK

SET CHECK RESET

AC RC

AUTO

COMFORT

ECONAVI

遙控器

按下遙控器的按鈕

1啟動或關閉主機

POWE

• 請留意遙控顯示屏上的 OFF 顯示以防本機不正當

地啟動/停止。

2設定溫度

• 選擇範圍﹕16°C ~ 30°C。

• 在所建議的溫度內操作本機可為您節省能源。

COOL﹕26°C ~ 28°C。

DRY﹕比室温低 1°C ~ 2°C。

3選擇運轉模式

AUTO - 給您方便

• 在運轉模式選擇時，電源指示燈將閃爍。

• 本機在啟動中依據設定溫度及室溫選擇運轉模

式。

COOL - 享受清涼

• 為了在製冷模式下降低耗電量，請拉上窗簾以避

免陽光直接照射和室外暖氣進入。

DRY - 為您創造乾爽的環境

• 空調以低速運轉，進行極為柔和的製冷運轉。

4選擇風量(5 級選擇)

FAN

PEED

• 至於自動運轉，室内風扇風量將依據運轉模式自

動調節。

5調節垂直風向(5 級選擇)

AIR SWING

• 保持室內空氣循環。

• 在製冷/除濕模式下，如果設定為自動風向時，

導風板將自動向上/下擺動。

遙控器顯示屏

最遠距離: 8米

人類活動感

測器

指示燈

(綠色)

(橙色)

(綠色)

POWER

TIMER

ECONAVI

AUTO COMFORT

遙控接收器

中文

67監測人數及活動以節省能源和令您感

到舒適

ECONAVI

為更有效的節省

能源

ECONAVI

AUTO

COMFORT

為獲取最佳的舒

適度

AUTO COMFORT

➅⑤㟛ࢩ԰ ℷᐌ

催Ԣ

㻑ދ䰸▩῵ᓣ

䀁ᅮ⑿ᑺ

⛵

䀁ᅮ乼䞣

≤Ё䗳

乼䞣

+1 ㋮*

+2°C

-1°C

+1°C

+1 ㋮

*首15分鐘或達到設定溫度時。

• 人類活動感測器可能無法偵查於 7 米以外或偵查

角度以外之移動物體。

• 人類活動感測器的靈敏度取決於室内機的位置，

移動速度，溫度等。

• 人類活動感應器或許會:

- 誤將類似人類熱源及動作之物體, 例如寵物等

判斷為人類。

- 誤將在一定時間內保持不動的人判斷為無熱源

或動作。

8持續按下 5 秒以調暗或恢復主機的指示燈

亮度。

9持續按下大約 10 秒以在 °C 或°F 格式中顯

示溫度。

10 按下以恢復遙控器的出廠設定。

11 在正常操作下不使用。

信息

至於長期不使用時的換季檢查

• 檢查遙控器的電池。

• 確保室內機或室外機的空氣吸入或吹出口順暢無阻。

• 用自動關/開按鈕來選擇製冷運轉。運轉15分鐘後，

在正常情況下，室內機空氣吸入及吹出口的溫差為：

製冷: ≥8°C

長期不使用時

• 關閉電源並拔出插頭。

• 取出遙控器的電池。

不可維修的情況

若出現以下情況，請關掉電源並拔出插

頭，然後諮詢授權經銷商：

• 運轉時發出異常噪音。

• 有水/異物進入遙控器。

• 室內機漏水。

• 電源斷路器經常跳閘。

• 電線異常發熱。

• 開關鈕或按鈕不能正常操作。

關於用戶回收與丟棄舊設備及電池的信息

[非歐共體國家的處理信息]

這些符號僅有效於歐洲共同體。如果您要丟

棄這些物件，請諮詢您的當地政府或經銷商

並詢問正確的丟棄方式。

電池符號的注意事項（底部兩個

符號舉例）:

此符號可與化學符號綜合使用。

在此情況下，它須符合制定給該

化學的使用條件。

設定預約時間

• 要在預設時間内啟動或關閉主機時。

OFF

TIMER

選擇“ON(開

機)”或

“OFF(關

機)”模式

設定時間確認

• 按

N或OFF , 然後按下 CANCEL 以取消開機

或關機定時預約時間。

• 當設定了定時開機時，為了在您設定的時間

內達到您所設定的溫度，空調器會在設定的

時間提前運轉(高達15分鐘）。

• 定時預約機能將依據遙控器所設定的時間操

作，並且一旦被設定後會每天重覆操作。至

於時鐘設定，請參閱封底的遙控器的凖備。

• 如果自行取消定時預約或因爲發生停電而被

取消，您可按下 SET 以恢復之前的設定(在

電流恢復後)。

注意

ECONAVI

AUT

COMFORT

• 可以在任何模式中操作。再分別按下相關的

按鈕即可取消操作。

• 無法被同時選取。

1室內機

• 使用乾、軟的布輕抹。

2正面板

打開正面板

• 向上提及拉開以取出正面板。

• 輕洗並弄乾。

關上正面板

21 1

1將正面板的兩端往下按以便關上。

2按正面板的中間將其確實關上。

(CS-PS18NKA, CS-PS24NKA)

3遙控接收器

4鋁片

5人類活動感測器

6水平風向導風板

• 可手動調節。

7垂直風向導風板

• 切勿用手調節。

8自動關/開按鈕

• 當遙控器遺失或失靈時使用。

動作模式

按一次。自動

持續按下直到聽見一

聲“嗶”，然後鬆開。製冷

按下按鈕以關閉。

9抗菌過濾網

抗菌過濾網

• 如有需要,請清洗過濾網。

• 用水輕輕清洗/冲洗過濾網以免損壞過濾網。

•

在陰凉處徹底弄乾過濾網，遠離火源或直射陽光。

• 每10年或損壞，請購買及更換新的過濾網。

零件編號﹕CZ-SA22P

10 空氣過濾網

• 每兩星期需要清洗空氣過濾網。

• 用水輕輕清洗/冲洗過濾網以免損壞過濾網的

表層。

•

在陰凉處徹底弄乾過濾網，遠離火源或直射陽光。

• 請更換損壞的過濾網。

5人類活動感測器

• 切勿敲打或用力按感測器或用尖锐

物件刺感測器，否則會導致損壞及

故障。

• 切勿放置任何大型物件於感測器附

近，並且別放置製暖器或潮濕器於

感測器的感測範圍内。否則會導致

感測器故障。

注意

•進行清洗前，關掉電源並拔出插頭。

•切勿觸摸鋁片，尖銳部分會造成傷害。

室內機

清洗說明

提示

• 切勿使用稀釋劑、苯、潔亮粉。

• 僅使用肥皂 ( pH7) 或中性家用清潔劑。

• 切勿使用溫度高過 40°C 的水。

• 為了確保本機發揮最佳功能，您必須進行

定期維修清洗。本機變髒會導致故障並出

現“H99”錯誤代碼。請諮詢授權經銷商。

POWER

TIMER

ECONAVI

AUTO COMFORT

中文

以下現象並非表示故障。

現象

原因

室內機散發出霧氣。 ►• 製冷導致冷凝現象。

運轉時，聽見類似流水聲。 ►• 機內製冷劑流動的聲音。

室內有異味。 ►• 這可能是牆壁、地毯、家具或衣物散發出來的

氣味。

在自動風量設定中，室內風扇時開時停。 ►• 這是為了排除周圍所發出的異味。

重新啟動後，運轉延遲幾分鐘。 ►• 此延遲用於保護本機壓縮機。

室外機滴水/蒸氣。 ►• 這是配管表面水蒸氣冷凝或蒸發的現象。

定時器的指示燈一直亮。 ►• 一旦設定後，定時預約設定會每天重覆操作。

在打開主機以前電源指示燈會閃爍。 ►• 這是當開機定時預約時間被設定時凖備開始操

作的初步工作。

運轉時發出吱嗄噪聲。 ►• 温度變化造成主機膨脹或收縮。

在進行维修之前請先檢查以下各項。

現象

檢查

製冷運轉無法有效地操作。 ►• 設定正確溫度。

• 關上所有房門及窗戶。

• 清洗或更換過濾網。

• 移除阻擋空氣吸入或吹出口的任何阻礙物。

運轉時產生噪音。 ►• 檢查是否装斜了主機。

• 妥善關閉正面板。

遙控器不操作。

(顯示屏變暗或傳輸信號微弱。)

►• 正確地安装電池。

• 更換微弱的電池。

本機不能啟動。 ►• 檢查是否是電流斷路器跳開了。

• 檢查是否已設定預約時間。

本機沒有從遙控器收到信號。 ►• 確認接收器不受阻礙。

• 某種類型的螢光燈可能會影響訊號接收。請諮

詢授權經銷商。

故障檢修

主機停止操作及定時預約指示燈閃爍。

用遙控器檢索錯誤代碼。

TIMER

SET

CANCEL

OFF

123

SET CHECK CLOCK RESET

AC RC

1按下 5

秒

。

3按下 5 秒即

可退出故障

診斷模式。

2按下直到您聼

見“嗶”聲，然後

抄下錯誤代碼。

注：

• 至於某些錯誤代碼

在運轉啟動時您可聽

見4聲嗶聲重新啟動主

機於某些限制運轉。

4關閉空調並將故障代碼告知授權經銷商。

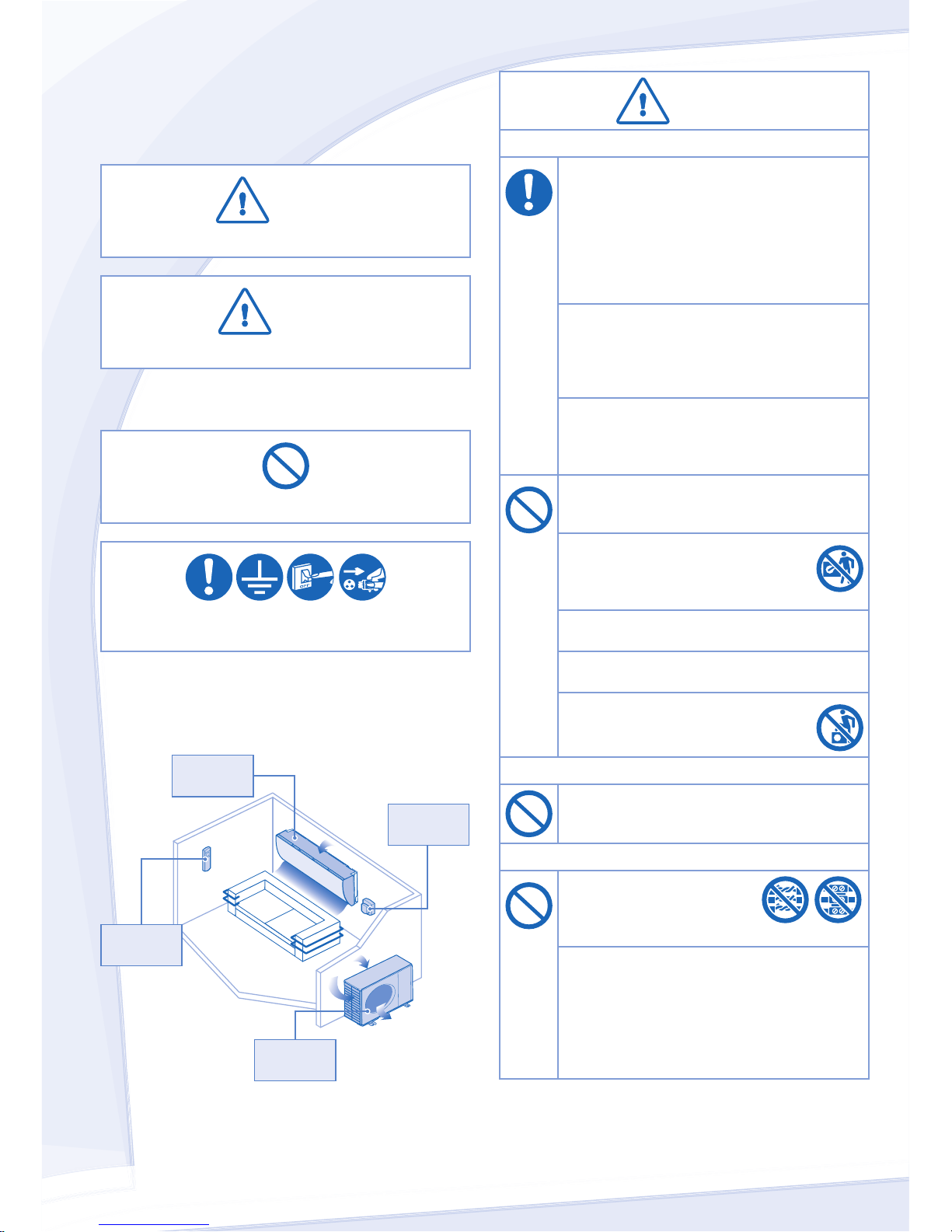

SAFETY PRECAUTIONS

To prevent personal injury, injury to others, or property

damage, please comply with the following.

Incorrect operation due to failure to follow instructions below

may cause harm or damage, the seriousness of which is

classiﬁed as below:

WARNING

This sign warns of death or serious injury.

CAUTION

This sign warns of injury or damage to property.

The instructions to be followed are classiﬁed by the following

symbols:

This symbol denotes an action that is PROHIBITED.

These symbols denote an actions that is

COMPULSORY.

WARNING

INDOOR UNIT AND OUTDOOR UNIT

This appliance is not intended for use by

persons (including children) with reduced

physical, sensory or mental capabilities, or lack

of experience and knowledge, unless they have

been given supervision or instruction concerning

use of the appliance by a person responsible for

their safety. Children should be supervised to

ensure that they do not play with the appliance.

Please consult authorized dealer or specialist to

clean the internal parts, repair, install, remove

and reinstall the unit. Improper installation and

handling will cause leakage, electric shock or

ﬁre.

Conﬁrm to authorized dealer or specialist on

usage of speciﬁed refrigerant type. Using of

refrigerant other than the speciﬁed type may

cause product damage, burst and injury etc.

Do not install the unit in a potentially explosive

or ﬂammable atmosphere. Failure to do so could

result in ﬁre.

Do not insert your ﬁngers or other

objects into the air conditioner indoor

or outdoor unit, rotating parts may

cause injury.

Do not touch the outdoor unit during lightning, it

may cause electric shock.

Do not expose yourself directly to cold air for a

long period to avoid excess cooling.

Do not sit or step on the unit, you may

fall down accidentally.

REMOTE CONTROL

Do not allow infants and small children to play

with the remote control to prevent them from

accidentally swallowing the batteries.

POWER SUPPLY

Do not use a modiﬁed cord,

joint cord, extension cord or

unspeciﬁed cord to prevent

overheating and ﬁre.

To prevent overheating, ﬁre or electric shock:

• Do not share the same power outlet with other

equipment.

• Do not operate with wet hands.

• Do not over bend the power supply cord.

• Do not operate or stop the unit by inserting or

pulling out the power plug.

Air Inlet

Air Outlet

Air Inlet

Remote

Control

Power

Supply

Indoor

Unit

Outdoor

Unit

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Andere Panasonic Klimaanlage Handbücher

Panasonic

Panasonic CS-MKE12NB4U Installations- und Benutzerhandbuch

Panasonic

Panasonic HQ-2051RH Bedienungsanleitung

Panasonic

Panasonic CS-E18HKR Bedienungsanleitung

Panasonic

Panasonic CS-HZ12RKE Bedienungsanleitung

Panasonic

Panasonic CS-C18KKS Bedienungsanleitung

Panasonic

Panasonic CS-E9RKUAW Bedienungsanleitung

Panasonic

Panasonic S-3650PF3E Bedienungsanleitung

Panasonic

Panasonic CS-D28DTH5 Bedienungsanleitung

Panasonic

Panasonic CS-RS12UKY Series Bedienungsanleitung

Panasonic

Panasonic CW-XN1821EA Bedienungsanleitung

Panasonic

Panasonic CU-KS30NKUA Bedienungsanleitung

Panasonic

Panasonic CS-MRE5QKR Bedienungsanleitung

Panasonic

Panasonic KIT-RE9-RKE Bedienungsanleitung

Panasonic

Panasonic CS-E15DTEW Bedienungsanleitung

Panasonic

Panasonic CS-W24EKR Bedienungsanleitung

Panasonic

Panasonic CS-PS18UKA Bedienungsanleitung

Panasonic

Panasonic CS-E12QD3EAW Bedienungsanleitung

Panasonic

Panasonic CS-XU9XKH-8 Bedienungsanleitung

Panasonic

Panasonic S-160PE1R5B Handbuch

Panasonic

Panasonic CU-E10HBEA Bedienungsanleitung

Panasonic

Panasonic CS-RZ9YKA Bedienungsanleitung

Panasonic

Panasonic CS-PA7GKD Bedienungsanleitung

Panasonic

Panasonic CU-5E34PBE Bedienungsanleitung

Panasonic

Panasonic CU-RE24HKR Bedienungsanleitung

Beliebte Klimaanlage Handbücher anderer Marken

Spheros

Spheros CC 355 Bedienungsanleitung

Bosch

Bosch Climate 5000 SCI 24 CAS/ OU- OUE Bedienungsanleitung

nedis

nedis ACMB1WT7 Bedienungsanleitung

Samsung

Samsung AR KV Series Leitfaden

Daikin

Daikin FCFV50A Bedienungsanleitung

Fujitsu

Fujitsu Inverter ASBA30JFC Bedienungsanleitung

Toshiba

Toshiba RAS-M10SMUV-E Bedienungsanleitung

Daikin

Daikin FXLQ20MAVE Bedienungsanleitung

Hitachi

Hitachi RAS-E24CAK Bedienungsanleitung

CIAT

CIAT Magister 2 Series Leitfaden

Bestron

Bestron AAC6000 Bedienungsanleitung

Hisense

Hisense 7K Technisches Handbuch

Frigidaire

Frigidaire FFRE0533S1E0 Bedienungsanleitung

Samsung

Samsung AS09HM3N Bedienungsanleitung

Frigidaire

Frigidaire CRA073PU11 Betriebsanleitung

Soleus Air

Soleus Air GB-PAC-08E4 Bedienungsanleitung

McQuay

McQuay MCK020A Bedienungsanleitung

Webasto

Webasto Frigo Top 25 DS Bedienungsanleitung
