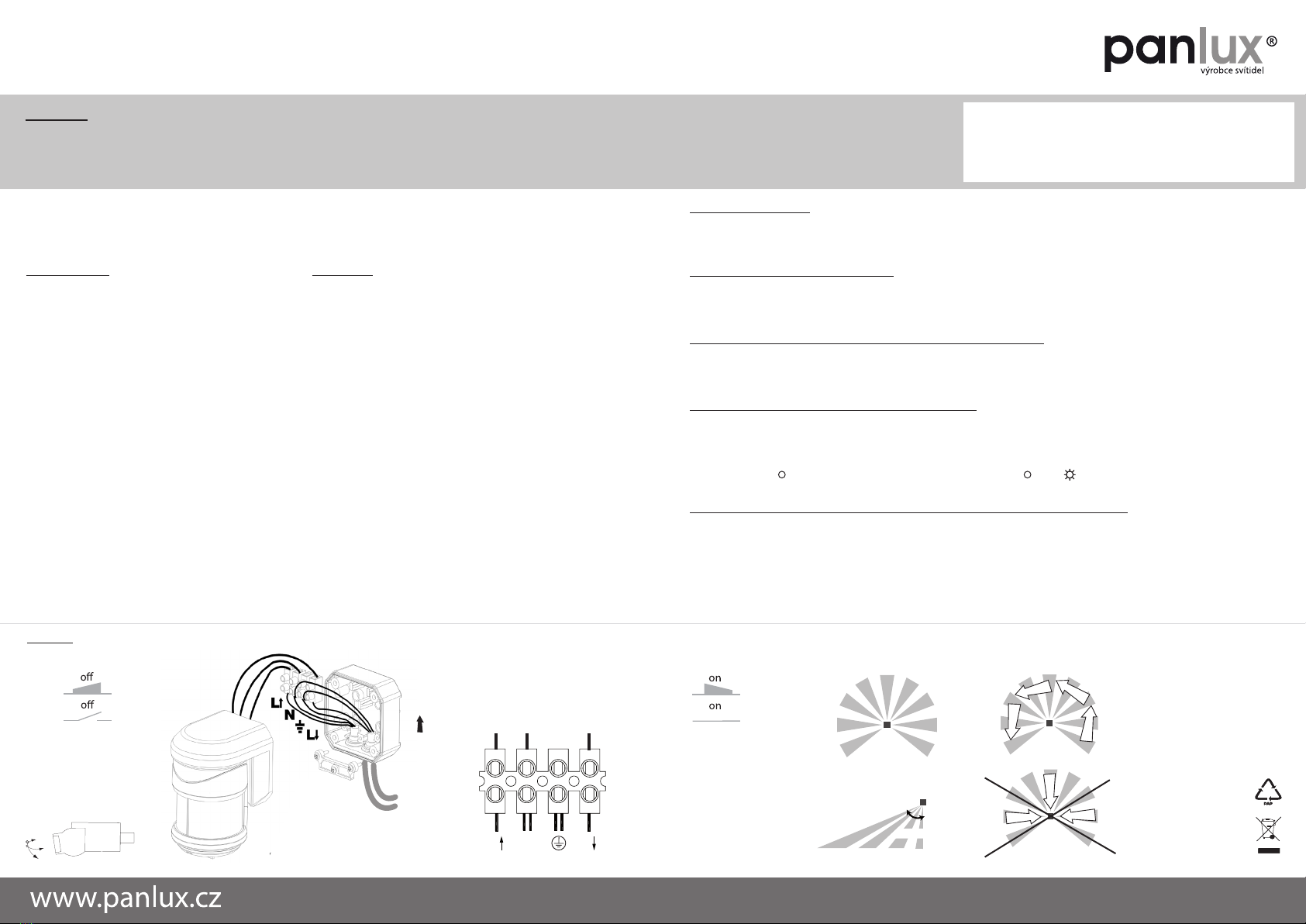

INSTRUCŢIUNI DE UTILIZARE
MODEL: SL2700/B
SL2700/C
Senzor PIR 270°
SL2700
Datele tehnice pot suferi schimbări, fără o anunţare prealabilă.
Toate drepturile sunt rezervate.
In caz de defectare mecanică sau manipulare făcută de o persoană nespecializată, dreptul la garanţie nu este
recunoscut.
Inainte de utilizarea acestui produs, citiţi cu atenţie instrucţiunile de utilizare şi procedaţi conform instrucţiunilor
de securitate. Instalaţia va încredinţată unei persoane, sau unei rme calicate.
Vă mulţumim că aţi ales un produs al rmei PANLUX s.r.o.
Date tehnice
Alimentare: 230V~50Hz
Siguranţă: 6,3A 250VAC
Putere în stare de repaos: <0,9W
Curent: max. 6,3A
Puterea la conectare: max. 1000W (bec)
max. 300W (tub uorescent)
Clasa de protecţie: II.
Acoperire IP: IP44
Unghi de detecţie: orizontal – 270°, vertical – 60°
Rotaţia capului senzorului: orizontal - ±45°,
vertical – 25°
Raza de acţiune: max. 12m
Reglarea timpului: 10s (±5s) până la 4min (±1min),
(TIME), valori reglabile
Reglarea luminii: 3-2000lx (LUX), valori reglabile
Inălţime de instalare recomandată: 2,5m
Placă cu borne: 4x1,5mm²
Temperatura de funcţionare: -10°C~50°C
Instalare: în interioare, la exterior
Dimensiuni: 150x70x95mm
Greutate: 237g
Material: material plastic ABS
Observaţii : contact cu releu la intrare
Instalare
Atenţionare
Inainte de utilizare, produsul trebuie controlat, dacă este vreo parte
defectă, oricare ar ea, nu îl folosiţi.
Inainte de montare, trebuie să vă asiguraţi că alimentarea cu curent
este decuplată.
In caz de defecţiune, dispozitivul nu va nici reparat, nici dezmembrat.
Cea mai sigură înregistrare a mişcării se obţine dacă vă mişcaţi în
sensul perpendicular pe axa senzorului. (vezi g. 6)
Sub inuenţa afectării de către un câmp electromagnetic, la
diferenţe mici de temperatură între corpul aat în mişcare şi mediul
înconjurător, în caz de orbire (de ex. cu o sursă puternică de lumină) se
poate ajunge la o funcţionare incorectă a produsului.
In cazul utilizării punctului de pământare pentru corpurile de iluminat
din clasa I., pământarea ansamblului de iluminat trebuie să e bine
executată, conform normelor în vigoare.
Nerespectarea oricăreia dintre instrucţiunile menţionate în
instrucţiunile de utilizare poate provoca vătămări ale sănătăţii sau
prejudicii de proprietate.
Principiul de acţionare al senzorului
Senzorul PIR primeşte undele infraroşii emise de obiectele din sfera de acţiune. In caz de mişcare a unui obiect în sfera de
acţiune, senzorul înregistrează modicarea şi iniţializează comanda de conectare „Aprinderea luminii” pentru perioada de
timp reglată.
Raza de acţiune (sensibilitate) – max. 12m
Noţiunea de„rază de acţiune”desemnează zona trasată de unghiul de detecţie şi punctul de distanţă minimă şi maximă de
la senzor. Raza de acţiune poate modicată prin rotirea capului senzorului.
Reglarea timpului (întârzierea cuplării) – TIME (10s (±5s) până la 4min (±1min))
După înregistrarea ultimei mişcări, se produce o calculare a timpului reglat. In cadrul testului de funcţionare, se recoman-
dă reglarea la minim.
Reglarea amurgului (sensibilitate luminoasă) – LUX (3-2000lx)
In cadrul testului de funcţionare, se recomandă reglarea la maxim.
Datele menţionate sunt orientative, ele pot diferi în funcţie de poziţie şi înălţimea de montaj.
Poziţia marcată - sau corespunde punctului de minim, iar poziţia marcată sau corespunde punctului
de maxim.
+
3
Maro
Albastru
Negru
LL
N
UM_SL2700_121105
ROU
1 2 5 64
230V~50Hz
UP
150mm
95mm
270°
12m
2,5m
25°
45°
45°
60°
