Parker LUCIFER P4BG6 Series Gebrauchsanweisung

Bulletin 408427 Rev. 1 Part No 497312

Rev. 1 – Page 1/16

Date 13.06.2016

Lucifer EPP4 Pressure Regulator

Installation and Setting Instructions

Lucifer EPP4 Druckregler

Einbau- und Einstellanleitung

Régulateur de pression Lucifer EPP4

Instructions d’installation et de réglage

Regolatore di pressione Lucifer EPP4

Istruzioni di installazione e regolazione

EPP4 Pressure Regulator

Ref. No.

P4BG6…

P4BG9…

Manual torque 1,5…2,5 Nm (M12)

Anzugsmoment 1,5…2,5 Nm (M12)

Couple manuel 1,5…2,5 Nm (M12)

Serraggio manuale 1,5…2,5 Nm (M12)

(Inlet)

(Eingang)

(Entrée)

(Ingresso)

Max

Inlet pressure must be at least 1 bar

higher than regulated pressure.

Der Eingangdruck muss mindestens

1 bar höher sein als der benötigte

Regelbereich.

La pression d’entrée doit être d’au

min. 1 bar supérieure à la pression

réglée

La pressione di ingresso deve essere

maggiore di almeno 1 bar della

pressione regolata.

Note: Use normalised connectors for ports P, A, R

Hinweis: Für Anschlüsse P, A, R genormte Verschraubungen

verwenden

Note : Utilisez les raccords normalisés pour les orifices P, A, R

Nota: usare connettori normalizzati per gli attacchi P, A, R

PORT CONNECTIONS

PNEUMATISCHE ANSCHLÜSSE

RACCORDEMENTS

COLLEGAMENTO ATTACCHI

RECOMMENDED MOUNTING POSITION:

Upright, with the electronics on top.

EMPFOHLENE EINBAULAGE:

Aufrecht stehend, Elektronik oben.

POSITION DE POSE RECOMMANDEE :

Verticale, électronique en haut.

POSIZIONE DI MONTAGGIO

RACCOMANDATA:

Verticale, con l’elettronica in alto.

P , A , R: torques max. 24 Nm (G1/2, G1, G2)

P , A , R: Drehmoment max. 24 Nm (G1/2, G1, G2)

P , A , R : couples max. 24 Nm (G1/2, G1, G2)

P , A , R: coppie max. 24 Nm (G1/2, G1, G2)

(Outlet port)

(Ausgang)

(Sortie)

(Uscita)

(Exhaust)

(Entlüftung)

(Echappement)

(Scarico)

DESCRIPTION

BESCHREIBUNG

DESCRIPTION

DESCRIZIONE

Max. Inlet pressure.

Eingangsdruck max.

Pression d’entrée maximale.

Pressione di ingresso max.

P4B.6... 12 bar

P4B.9... 12 bar

Plug A Control

Stecker A Versorgung/Steuersignal

Connecteur A : Commande

Connettore A Controllo

Body

Körper

Corps

Corpo

Bulletin 408427 R01 13.06.2016 Instructions de Montage, Mise en Service & Maintenance

EPP4 Pressure Regulator Part Mo. 497312

Parker Hannifin Manufacturing Switzerland SA

Fluid Control Division Europe

CH-1227 Carouge-Genève

4x M4 x 10

491366

Flat mounting plate

DIMENSIONS

ABMESSUNGEN

DIMENSIONS

DIMENSIONI

ACCESSORY

To order separately

Only for P4C.4…

Bulletin 408427 R01 13.06.2016 Instructions de Montage, Mise en Service & Maintenance

EPP4 Pressure Regulator Part Mo. 497312

Parker Hannifin Manufacturing Switzerland SA

Fluid Control Division Europe

CH-1227 Carouge-Genève

Bulletin 408427 R01 13.06.2016 Instructions de Montage, Mise en Service & Maintenance

EPP4 Pressure Regulator Part Mo. 497312

Parker Hannifin Manufacturing Switzerland SA

Fluid Control Division Europe

CH-1227 Carouge-Genève

INSTALLATION AND ELECTRICAL CONNECTIONS

INSTALLATION

Before connecting the regulator EPP4, pay attention to the

following instructions:

Connect the regulator as close as possible to the apparatus

which will be regulated (resulting in higher precision and

shorter response times);

Piping section of pressure supply should be sufficiently large;

Connect the air filter (50µ, Dew point 2°C) upstream from the

regulator, and a lubrificator if necessary, downstream;

It is recommended to mount the regulator in a vertical position,

electronic on top.

Set up the inlet pressure (max.: see page 2).

Connect the regulator to the pneumatic network.

Connect the pressure supply on the inlet port P and the regulation

circuit with the outlet port A.

Fluid: lubricated (1 gr/m3 maxi) or non lubricated air and neutral gas

It is recommended to use a silencer in the exhaust R.

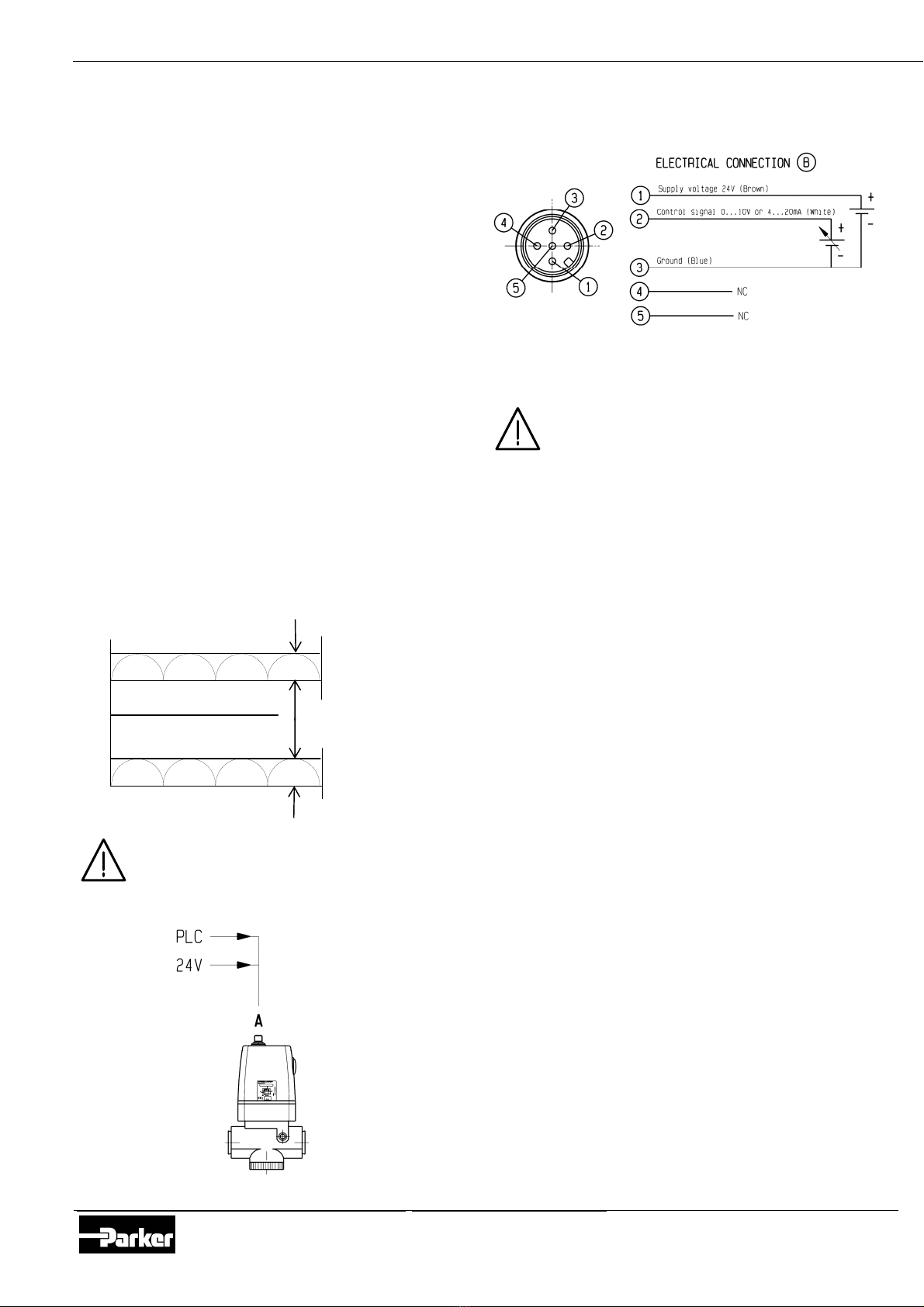

ELECTRICAL CONNECTIONS

Power supply

DC – Supply 24 V 15 %

In case of rectified voltage supply

(from AC to DC) the residual ripple

should be smaller than 1V

27.6

20.4

Electrical connection diagrams

Disconnect the installation prior to any intervention

on the electrical supply cable. Do not invert polarity.

The information/programming connector (B) is a standard 5 pole M12

connector:

The female connector to mount is the 5 pole M12 connector (IEC

61076-2-101 model LF).

Use only straight connectors to keep access free for

both connectors

Bulletin 408427 R01 13.06.2016 Instructions de Montage, Mise en Service & Maintenance

EPP4 Pressure Regulator Part Mo. 497312

Parker Hannifin Manufacturing Switzerland SA

Fluid Control Division Europe

CH-1227 Carouge-Genève

EPP4 SETTING INSTRUCTIONS

The EPP4 regulators are fully adjusted and quality controlled at the factory to obtain standard specifications.

Here are the main factory settings:

Control signal

calibration U output

calibration I output

calibration Alarm

Logic Alarm

Error+ Alarm

Error- Alarm

Delay ON Alarm

Ton min Alarm

Delay OFF

0-10V or

4-20mA

0-10bar

0-10V 0-10bar

4-20mA

negative

0.5 bar

0-10V or

4-20mA

0-20bar

0-10V 0-20bar

4-20mA

negative

1 bar

Control signal:

0 to 10 Volt or 4 to 20mA corresponding to an output pressure range of, for example, 0 to 10 bar.

(1V / 1 bar or 5,6mA / 1 bar)

REGULATION

Hysteresis: This value is adjusted in order to obtain an inaudible correction of the two 2-way solenoid pilots when

there is no change of the control signal.

P4B.61.. < 100 mBar

P4B.91.. < 100 mBar

P4B.41.. < 200 mBar

Forced exhaust:

The EPP4 regulator is equipped with an electronic safety circuit which automatically drops the output pressure at 0 bar

when the control signal is below 50 mV or 4.1 mA.

For safety reasons, it is recommended to reset the control signal at 0 bar before re-connecting the supply voltage

(24VDC).

MAINTENANCE

The EPP4 does not require any maintenance. However the quality of used air should be checked periodically.

Use current product to clean EPP4.

TROUBLE SHOOTING

Without removing the EPP top cap:

Record : - EPP type

- Manufacturing date

- Input pressure

Check : - Ports thread (P, A, R) quality

- Correct contact plastic cover / regulator body

- Correct pins level / position in the M12 plug

- Pilot exhaust orifice

TROUBLE SHOOTING

Problem Procedure

Unexpected behaviour Basic electrical controls See paragraph Electrical connections

Basic pneumatic controls See paragraph Port connections

Shut down 24 VDC. Wait 10 sec. Turn on 24VDC

Check the PLC signal

For other problems Contact your agent.

Bulletin 408427 R01 13.06.2016 Instructions de Montage, Mise en Service & Maintenance

EPP4 Pressure Regulator Part Mo. 497312

Parker Hannifin Manufacturing Switzerland SA

Fluid Control Division Europe

CH-1227 Carouge-Genève

EINBAU UND ELEKTRISCHE ANSCHLÜSSE

EINBAU

Beachten Sie vor Anschluss des Reglers EPP4 die folgenden

Anweisungen:

Schliessen Sie den Regler so nahe als möglich beim zu

regelnden Apparat an (ergibt höhere Genauigkeit und kürzere

Ansprechzeiten);

Der Rohrquerschnitt der Druckzuleitung sollte gross genug

gewählt sein;

Schliessen Sie das Luftfilter (50µ, Taupunkt 2°C) auf der

Eingangsseite des Reglers und wenn nötig einen Druckluft-

Ölen Schmiergerät auf der Ausgangsseite an;

Es wird empfohlen, den Regler in vertikaler Stellung, mit der

Elektronik oben, einzubauen.

Stellen Sie den Eingangsdruck ein (max.: siehe Seite 2).

Schliessen Sie den Regler an das Druckluftnetz an.

Schliessen Sie die Druckzuleitung an die Eingangsöffnung P und

den Regelkreis an den Ausgang Austrittsöffnung A an.

Medium: geölte (max. 1 gr/m3) oder ungeölte Luft und neutrales

Gas

Es wird empfohlen, an Entlüftung R einen Schalldämpfer zu

benutzen.

ELEKTRISCHE ANSCHLÜSSE

Stromversorgung

DC – Stromversorgung 24 V 15 %

Bei gleichgerichteter Spannungsversorgung

(von AC in DC) muss die Restwelligkeit

kleiner als 1V sein.

27.6

20.4

Elektrische Anschlussschemata

Vor allen Arbeiten am Stromzuleitungskabel die

Anlage am Stromzuleitungskabel abtrennen. Polarität nicht

umkehren.

Der Informations-/Programmierungs-Stecker ist ein genormter 5-

Poliger M12-Stecker:

Der zu montierende weibliche Stecker ist der 5-polige M12-Stecker

(IEC 61076-2-101 Modell LF).

Benutzen Sie bevorzugt nur gerade Stecker, um den

Zugang für beide Stecker frei zu halten.

Bulletin 408427 R01 13.06.2016 Instructions de Montage, Mise en Service & Maintenance

EPP4 Pressure Regulator Part Mo. 497312

Parker Hannifin Manufacturing Switzerland SA

Fluid Control Division Europe

CH-1227 Carouge-Genève

EPP4 EINSTELLANLEITUNG

Die Regler EPP4 werden im Werk vollständig eingeregelt und der Qualitätskontrolle unterworfen, um die

Standarddaten zu erfüllen.

Dies sind die Standard Werkseinstellungen:

Regelsignal

U-Ausgang

I-Ausgang

Alarm-

Logik Alarm

Fehler+ Alarm

Fehler- Alarm

Verzögerung

Alarm

Ton min Alarm

Verzögerung

OFF

0-10V oder

4-20mA

0-10bar

0-10V 0-10bar

4-20mA

negativ

0.5 bar

0-10V oder

4-20mA

0-20bar

0-10V 0-20bar

4-20mA

negativ

1 bar

Steuersignal:

0 bis 10 Volt oder 4 bis 20mA entsprechend einem Ausgangsdruckbereich von zum Beispiel 0 to 10 bar.

(1V / 1 bar oder 5,6mA / 1 bar)

EGELUNG

Hysterese: Dieser Wert wird so eingestellt, dass eine unhörbare Korrektur der zwei 2-Wege-Vorsteuermagnetventile

erfolgt, wenn sich das Steuersignal nicht ändert.

P4B.6... < 100 mBar

P4B.9... < 100 mBar

P4B.4... < 200 mBar

Erzwungenes Ausblasen:

Der EPP4 Regler ist mit einem elektronischen Sicherheitskreis ausgestattet, der den Ausgangsdruck automatisch auf

0 bar abfallen lässt, wenn das Steuersignal unter 50 mV oder 4.1 mA sinkt.

Aus Sicherheitsgründen wird empfohlen, das Steuersignal auf 0 bar zurückzustellen, bevor die Versorgungsspannung

(24VDC) wieder eingeschaltet wird.

WARTUNG

Der EPP4 benötigt keinerlei Wartung. Jedoch wird empfohlen die Qualität der benutzten Luft periodisch zu

kontrollieren werden.

Benutzen Sie für die Reinigung des EPP4 ein gängiges Produkt.

STÖRUNGSBEHEBUNG

Ohne die obere EPP-Schutzkappe zu entfernen:

Notieren : - EPP-Typ

- Fabrikationsdatum

- Eingangsdruck

Kontrollieren:- Anschlussgewinde (P, A, R) Zustand

- Korrekter Sitz der Plastikschutzkappe auf dem Reglerkörper

- Korrekte Ausrichtung der Stifte im M12-Stecker

- Vorsteuerungs-Entlüftung frei von Verschmutzungen

STÖRUNGSBEHEBUNG

Problem Vorgehensweise

Unerwartetes Verhalten Elektrische Verbindung: Siehe Abschnitt „Elektrische Anschlüsse“

Pneumatische Anbindung: Siehe Abschnitt „pneumatische Anschlüsse“

24 VDC ausschalten. 10 Sek. Warten.. 24 VDC wieder einschalten

Das PLC-Signal kontrollieren

Bei anderen Problemen Setzen Sie sich bitte mit Ihrem Ansprechpartner in Verbindung.

Bulletin 408427 R01 13.06.2016 Instructions de Montage, Mise en Service & Maintenance

EPP4 Pressure Regulator Part Mo. 497312

Parker Hannifin Manufacturing Switzerland SA

Fluid Control Division Europe

CH-1227 Carouge-Genève

INSTALLATION ET CONNEXIONS ELECTRIQUES

INSTALLATION

Avant de procéder à la connexion du régulateur EPP4, veuillez

observer les instructions suivantes :

Positionner le régulateur le plus près possible de l’application

(pour une meilleure précision et une réponse plus rapide);

La section du tuyau d’alimentation doit être suffisamment

grande;

Connecter le filtre à air (50µ, Dew point 2°C) en amont du

régulateur et si nécessaire un lubrificateur en aval;

Il est recommandé de monter le régulateur en position

verticale, avec l’électronique en haut.

Régler la pression d’entrée (max.: voir page 2).

Raccorder le régulateur au réseau pneumatique.

Brancher la pression d’alimentation à l’orifice d’entrée P et le circuit

réglé à l'orifice de sortie A.

Fluide : air lubrifié (1 g/m3 max) ou non lubrifié et gaz neutre

Il est recommandé de brancher un silencieux à l’échappement R.

CONNEXIONS ELECTRIQUES

Alimentation électrique

Alimentation DC 24 V 15 %

En cas d’alimentation en tension redressée (de AC à DC),

l’ondulation résiduelle doit être inférieure à 1V.

27.6

20.4

Schémas de connexion électrique

Avant toute intervention sur le câble d’alimentation

électrique, mettre l’installation hors tension. Ne pas inverser

la polarité.

Le connecteur (B) d’information/programmation est du type standard

M12 à 5 pôles :

Le connecteur femelle correspondant est du type M12 à 5 pôles

(IEC 61076-2-101 modèle LF).

N’utiliser que des connecteurs étroits afin de

maintenir l’accès libre pour les deux connecteurs

Bulletin 408427 R01 13.06.2016 Instructions de Montage, Mise en Service & Maintenance

EPP4 Pressure Regulator Part Mo. 497312

Parker Hannifin Manufacturing Switzerland SA

Fluid Control Division Europe

CH-1227 Carouge-Genève

INSTRUCTIONS DE REGLAGE EPP4

Les régulateurs de pression EPP4 ont été entièrement calibrés et contrôlés en usine de manière à obtenir les

caractéristiques standards.

Ci-dessous les principaux réglages d’usine :

Calibrage du

signal de

commande

Calibrage

U de

sortie

Calibrage

I de sortie Logique

d’alarme Erreur+

d’alarme Erreur-

d’alarme Temporis.

d’alarme

Tonalité

d’alarme

min

Temporis.

d’alarme

HORS

0-10V ou

4-20mA

0-10bar

0-10V 0-10bar

4-20mA

négative

0.5 bar

0-10V ou

4-20mA

0-20bar

0-10V 0-20bar

4-20mA

négative

1 bar

Signal de commande :

0 à 10 Volt ou 4 à 20mA correspondant à une gamme de pression de sortie de par exemple 0 à 10 bar.

(1V / 1 bar ou 5,6mA / 1 bar)

REGULATION

Hystérésis: Cette valeur est réglée de manière à obtenir une correction inaudible des deux pilotes à 2 voies en

l’absence de signal de commande.

P4B.6... < 100 mBar

P4B.9... < 100 mBar

P4B.4... < 200 mBar

Echappement forcé :

Le régulateur EPP4 est équipé d’un circuit de sécurité électronique qui abaisse automatiquement la pression de sortie

à 0 bar lorsque le signal de commande est inférieur à 50 mV ou 4.1 mA.

Pour des raisons de sécurité, il est conseillé de réinitialiser le signal de commande avant de reconnecter la tension

d’alimentation (24VDC).

MAINTENANCE

Le régulateur EPP4 ne nécessite aucun entretien. Toutefois la qualité de l’air doit être vérifiée périodiquement.

Utiliser des produits courants pour nettoyer l’EPP4.

DEPANNAGE

Sans enlever le capot supérieur de l’EPP :

Noter : - le type EPP

- la date de fabrication

- la pression d’entrée

Vérifier : - l’état des filetages de raccordement (P, A, R)

- le bon contact entre couvercle plastique et corps du régulateur

- le niveau / la position correcte des contacts de la fiche M12

- l’orifice d’échappement pilote

DEPANNAGE

Problème Procédure

Comportement intempestif Contrôles électriques de base: voir le paragraphe Connexions électriques

Contrôles pneumatiques de base: voir le paragraphe Raccordements

Couper l’alimentation 24 VDC. Attendre 10 sec. puis réenclencher le 24VDC

Vérifier le signal PLC

Pour d’autres problèmes Contactez votre agent.

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Parker Controller Handbücher

Parker

Parker Sporlan S3C Bedienungsanleitung

Parker

Parker 690+ series Bedienungsanleitung

Parker

Parker 650S Series Bedienungsanleitung

Parker

Parker 6K Series Handbuch

Parker

Parker Aries AR-04CE Bedienungsanleitung

Parker

Parker P2M Node 24 DO Bedienungsanleitung

Parker

Parker Sporlan SUBCOOL-O-MATIC Benutzerhandbuch

Parker

Parker AC10 series Bedienungsanleitung

Parker

Parker A2B-DN Bedienungsanleitung

Parker

Parker Sporlan S3C Bedienungsanleitung

Parker

Parker HTR Series Bedienungsanleitung

Parker

Parker Veriflo BFR5K Bedienungsanleitung

Parker

Parker ACR9000 Bedienungsanleitung

Parker

Parker A2B Handbuch

Parker

Parker 650 Series Bedienungsanleitung

Parker

Parker Sporlan PSK Series Bedienungsanleitung

Parker

Parker 512C Series Bedienungsanleitung

Parker

Parker IQAN-LST Bedienungsanleitung

Parker

Parker LCB Series Bedienungsanleitung

Parker

Parker R34 Montage- und Wartungsanleitung

Parker

Parker Compax3 Fluid T40 Bedienungsanleitung

Parker

Parker ERV Series Bedienungs- und Wartungsanleitung

Parker

Parker Sporlan Subcool Control Bedienungsanleitung

Parker

Parker AC890PX Series Bedienungsanleitung

Beliebte Controller Handbücher anderer Marken

Digiplex

Digiplex DGP-848 Betriebsanleitung

YASKAWA

YASKAWA SGM series Bedienungsanleitung

Sinope

Sinope Calypso RM3500ZB Bedienungsanleitung

Isimet

Isimet DLA Series Style 2 Installationshandbuch

LSIS

LSIS sv-ip5a Bedienungsanleitung

Rockwell Automation

Rockwell Automation 1769-L31 Bedienungsanleitung

Airflow

Airflow Uno hab Bedienungsanleitung

ABB

ABB ACS580-01 drives Bedienungsanleitung

Panasonic

Panasonic GM1 Series Bedienungsanleitung

Emerson

Emerson SW93 Bedienungsanleitung

AutoAqua

AutoAqua Smart ATO micro SATO-120P Bedienungsanleitung

Panasonic

Panasonic FP? Positioning Unit RTEX Bedienungsanleitung

Samson

Samson Type 5824 Service-Handbuch

Alpha IP

Alpha IP MIOB 21001 Bedienungsanleitung

Siemens

Siemens OpenAir GMA 1 Series Bedienungsanleitung

Surecom

Surecom SR-629 Bedienungsanleitung

Fishman

Fishman TriplePlay Bedienungsanleitung

Regulus

Regulus SRS1 T Bedienungsanleitung
