Pelgrim SLK600 Bedienungsanleitung

manual

handleiding - notice d'utilisation - anleitung

MSL600

SLK600

SLK650

SLK680

SLK980

88015843 HL_SLK_MSL.qxd 21-04-2004 16:26 Pagina 1

inhoud

handleiding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 – 13

manual . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 – 23

notice d'utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 – 33

Anleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 – 43

gebruike pictogrammen - pictograms used

pictogrammes utilisés - benutzte Piktogramme

belangrijk om te weten - important information

important à savoir - Wissenswertes

tip - tip - conseil - Tipp

88015843 HL_SLK_MSL.qxd 21-04-2004 16:26 Pagina 2

inhoud

uw afzuigkap

beschrijving . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

inleiding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

veiligheid

waar u op moet letten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

afvoersystemen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

bediening

bedieningschakelaars . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

luifelschakelaars . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

intensiefstand (SLK680/980) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

timer (SLK680/980) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

vetfilterindicatie (SLK680/980) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

onderhoud

koolstoffilters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

montage van het koolstoffilter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

filterrooster verwijderen/lampen verwisselen . . . . . . . . . . . . . . . . . . . . . .9

reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

installatie

algemeen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

inbouwmaten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

montage van de afzuigkap . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

bevestiging van de afdekplaat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

motorloze afzuigkap . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

afvoeren verpakking en toestel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

technische gegevens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

88015843 HL_SLK_MSL.qxd 21-04-2004 16:26 Pagina 3

uw afzuigkap

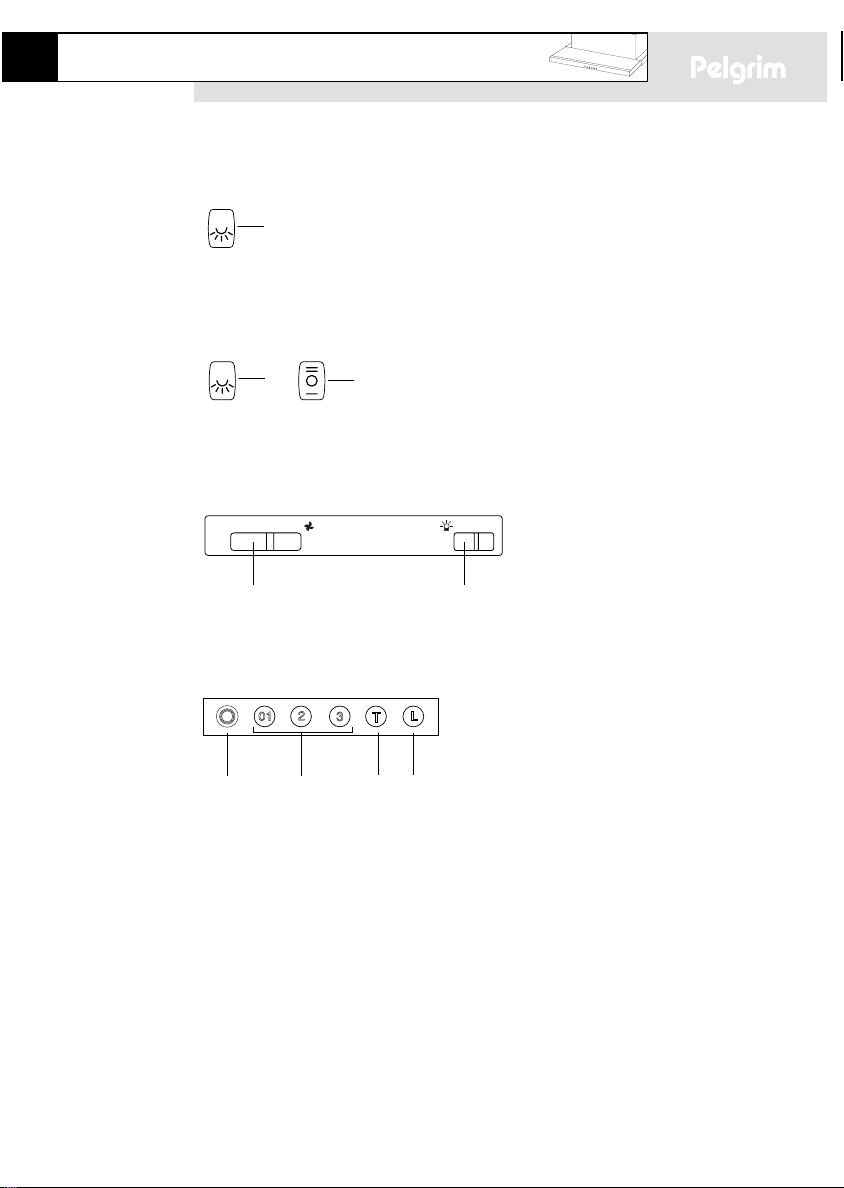

Beschrijving

1. verlichting aan/uit

2. snelheidsschakelaar

3. indicatielampje

4. intensiefstand

MSL600

SLK600

SLK650

III II I 0 I 0

SLK680/980

88015843 HL_SLK_MSL.qxd 21-04-2004 16:26 Pagina 4

uw afzuigkap

Inleiding

Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle

mogelijkheden die dit toestel u biedt. U vindt informatie voor uw veiligheid en

over het onderhoud van het toestel.

Bewaar de gebruiksaanwijzing en het installatievoorschrift. Een eventueel

volgende gebruiker van dit toestel kan daar zijn voordeel mee doen.

88015843 HL_SLK_MSL.qxd 21-04-2004 16:26 Pagina 5

veiligheid

Waar u op moet letten

■Laat het toestel aansluiten door een erkend installateur (zie hoofdstuk

"Installatie").

■Bij reparatie of schoonmaakbeurten moet het toestel spanningsloos gemaakt

worden. Neem de stekker uit de contactdoos of draai de schakelaar in de

meterkast op nul.

■Bij koken of braden wordt de kookplaat heet, dus altijd kinderen uit de buurt

houden.

■Vet en olie zijn bij oververhitting brandbaar. Blijf in de buurt tijdens het

bereiden van gerechten.

■Voordat u met koken begint de afzuigkap inschakelen. Na het koken de

afzuigkap nog ca. 5 minuten aan laten staan.

■Een met vet verzadigd filter is brandbaar, nooit onder de afzuigkap flamberen

en op tijd het filter schoonmaken.

■Maak eerst het toestel stroomloos als u de lampen wilt vervangen! Gebruik

uitsluitend dezelfde lampen met aangegeven wattage.

Afvoersystemen

Sommige afzuigkappen kunnen op twee manieren worden aangesloten:

■Op een afvoerkanaal (A). De

aangezogen kookdampen worden naar

buiten afgevoerd nadat de vetdeeltjes

gefilterd zijn. Dit is de beste manier!

■Als circulatiekap. De vetdeeltjes en de

geur uit de aangezogen kookdampen

worden gefilterd en de lucht stroomt via

de opening (B) weer terug in de keuken.

88015843 HL_SLK_MSL.qxd 21-04-2004 16:26 Pagina 6

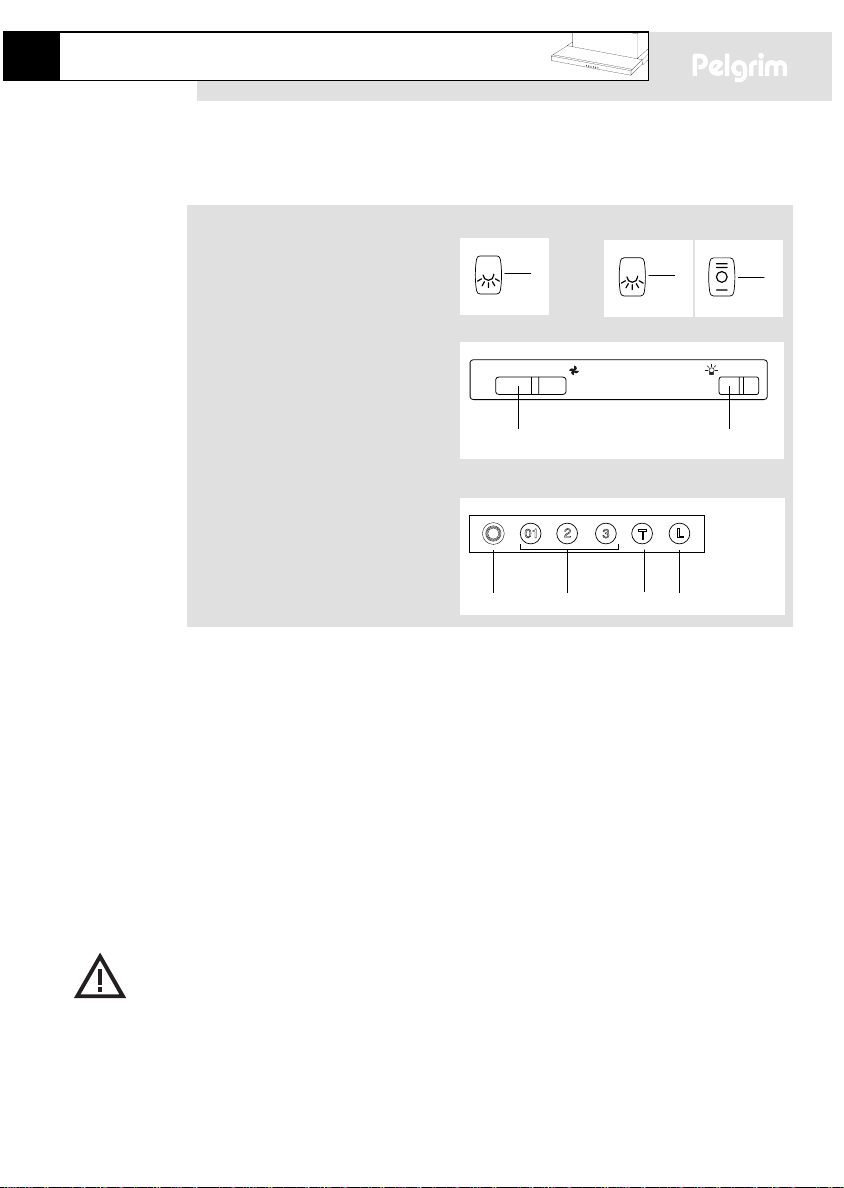

Bedieningsschakelaars

1. verlichting aan/uit

2. snelheidsschakelaar

3. indicatielampje

4. intensiefstand

Luifelschakelaars

De luifelschakelaars werken alleen als de schakelaars van de verlichting en de

ventilator ingeschakeld zijn. Als u de luifel uittrekt schakelen de verlichting en

de ventilator in.

Geheugen (SLK680/980)

Als u de luifel bij draaiende motor helemaal inschuift schakelt de ventilator uit.

De afzuigkap onthoudt de laatst gekozen snelheid. Het indicatielampje blijft

branden om dit aan te geven (groen = stand 1, oranje = stand 2, rood =

stand 3, knipperend rood = stand 4).

De interne timer die het aantal bedrijfsuren registreert blijft gedurende deze

periode doorlopen. Hierdoor kan de vetfilterindicatie (zie blz. 8) onbetrouwbaar

worden.

Zodra u luifel weer helemaal uittrekt gaat de ventilator draaien met de laatst

gekozen snelheid.

bediening

112

III II I 0 I 0

MSL600 SLK600

SLK650

SLK680/980

88015843 HL_SLK_MSL.qxd 21-04-2004 16:26 Pagina 7

bediening/onderhoud

Intensiefstand (SLK680/980)

U kunt de afzuigkap tijdelijk in de hoogste stand inschakelen, bijvoorbeeld om

snel de geur af te voeren als er iets aangebrand is.

Druk op toets om de intensiefstand in te schakelen. De afzuigkap schakelt

gedurende 5 minuten in op de hoogste stand (4) en keert daarna terug naar de

oorspronkelijke stand.

Timer (SLK680/980)

Druk gedurende 2 seconden op schakelaar , of . De afzuigkap

blijft nog 5 minuten ingeschakeld op de gekozen stand, daarna worden de

afzuigkap en de verlichting automatisch uitgeschakeld.

Vetfilterindicatie (SLK680/980)

De verzadigingsgraad van het vetfilter wordt aangegeven door middel van het

indicatielampje.

Als de afzuigkap is uitgeschakeld en wanneer toets wordt ingedrukt, licht

het indicatielampje op; de kleuren ervan hebben de volgende betekenis:

■groen licht: minder dan 6 bedrijfsuren

■geel licht: tussen 6 - 12 bedrijfsuren

■rood licht: meer dan 12 bedrijfsuren (het vetfilter moet worden

schoongemaakt of, indien nodig, worden vervangen).

Koolstoffilters

Het koolstoffilter moet worden toegepast als de afzuigkap niet op een

afvoerkanaal wordt aangesloten (zie afvoersystemen blz. 6).

Let op:

■Het koolstoffilter moet minimaal 2x per jaar worden vervangen, afhankelijk

van het gebruik van de afzuigkap.

■Koolstoffilters zijn niet uitwasbaar voor hergebruik.

■Verzadigd koolstof is niet milieuvriendelijk. Vervang het filter tijdig.

88015843 HL_SLK_MSL.qxd 21-04-2004 16:26 Pagina 8

onderhoud

Montage van het koolstoffilter

SLK 600/650/680/980

Het koolstoffilter met het verdiepte

ronde vlak op het motorhuisdeksel

centreren en een slag rechtsom

draaien.

Filterrooster verwijderen/lampen verwisselen

Maak het toestel eerst spanningsloos.

MSL600/SLK600

Luifel (C) uittrekken. Handgreep (D)

licht indrukken. Filterrooster

verwijderen.

Koolstoffilter (indien van toepassing)

verwijderen om de lamp te vervangen.

SLK650

Luifel (C) uittrekken. Handgreep (D)

licht indrukken. Filterrooster

verwijderen.

Kunststof deksel (B) verwijderen om de

lamp te vervangen

88015843 HL_SLK_MSL.qxd 21-04-2004 16:26 Pagina 9

onderhoud

Filterrooster verwijderen/lampen verwisselen

Maak het toestel eerst spanningsloos.

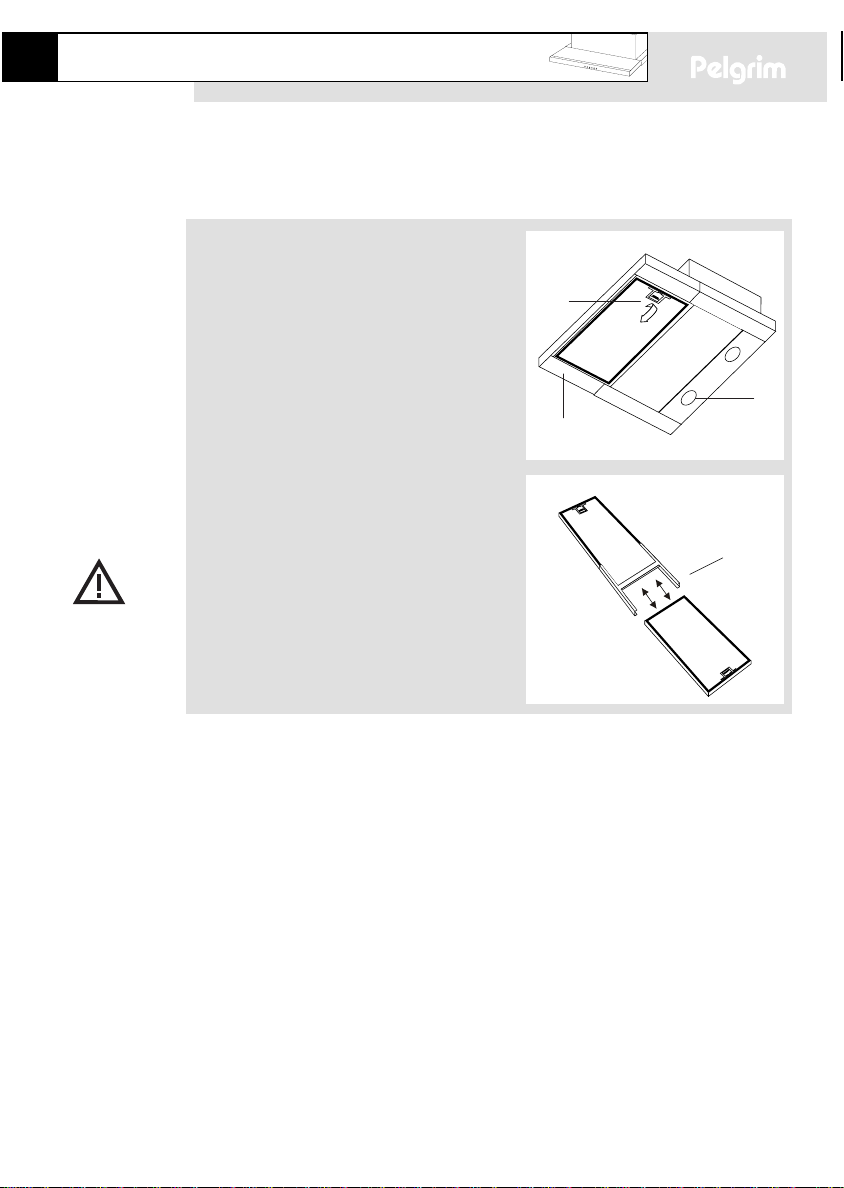

SLK680/980

Luifel (C) uittrekken. Handgreep (D) licht

indrukken. Draai het kapje (B) linksom en

verwijder deze. Trek de lamp uit de houder

en plaats de nieuwe lamp. Druk het deksel

weer vast. Raak het lampje niet met uw

handen aan, aangezien direct contact met

de huid tot gevolg kan hebben dat het

lampje doorbrandt.

SLK980

Het filterrooster kan in 2 delen

uiteengenomen worden. Let daarbij op dat

het bevestigingsframe (E) niet beschadigd

wordt.

Reinigen

Afzuigkap

De afzuigkap kunt u schoonmaken met een sopje en daarna met schoon water

nabehandelen. Gebruik geen agressieve schoonmaakmiddelen zoals

bijvoorbeeld soda. Het lakwerk van de afzuigkap blijft mooi als u zo nu en dan

de lak met was inwrijft.

Filters

■Aluminiumfilters elke week reinigen in een sopje. Het aluminiumfilter wordt

door de reinigingsmiddelen dof, dit is normaal.

■Sommige modellen zijn standaard uitgerust met filedonfilters. Deze zijn

slechts 1 à 2 maal uitwasbaar en moeten dus regelmatig vernieuwd worden.

■Koolstoffilters zijn niet uitwasbaar voor hergebruik.
