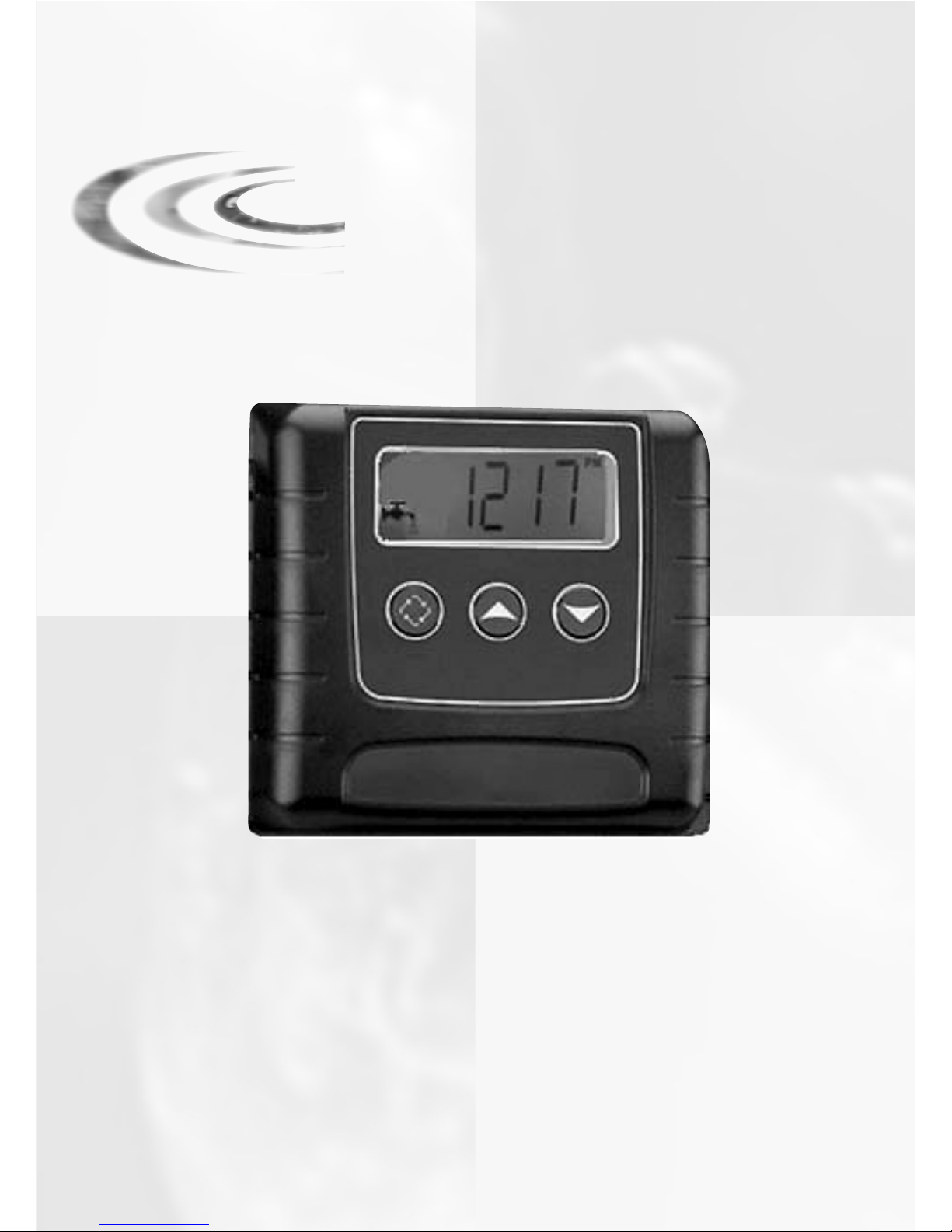

ELECTRONIC SXT

MANUEL D’UTILISATION..........................................P.2

SERVICE MANUAL..................................................P.17

BEDIENUNGSANLEITUNG .....................................P.32

MANUAL DE USO ...................................................P.47

MANUALE DI USO..................................................P.62

ELECTRONIC SXT

www.fleck-oderguide.com

GAMME ÉLECTRONIQUE SXT

1 FONCTIONNEMENT GÉNÉRAL P. 3

2 PROGRAMMATION P. 7

3 MODE DIAGNOSTIC P. 16

TABLE DES MATIÈRES

www.fleck-orderguide.com

GAMME ÉLECTRONIQUE SXT

1 - FONCTIONNEMENT GÉNÉRAL

Bouton de régénération. Boutons de réglage des valeurs.

Régénération chronométrique

Le nombre de jours entre chaque régénération est préréglé. Lorsqu’il est atteint, une

régénération est déclenchée à l’heure programmée.

Régénération chronométrique hebdomadaire

La régénération est basée sur les jours de la semaine : lundi, mardi, mercredi,...dimanche.

L’électronique déclenche la régénération selon les jours prédéfinis de la semaine et à l’heure

programmée.

Régénération volumétrique

La vanne calcule le volume d’eau qu’elle peut traiter entre deux régénérations en se basant sur

la capacité d’échange (m3°tH) et la dureté de l’eau à l’entrée préréglées.

Régénération volumétrique retardée ou immédiate

Au fur et à mesure de l’utilisation de l’eau adoucie, l’affichage du volume restant décroît jusqu’à

la capacité de réserve (régénération volumétrique retardée) ou jusqu’à zéro (régénération

volumétrique immédiate). Lorsque cela se produit, une régénération est déclenchée

immédiatement ou à l’heure programmée.

Indicateur de service :

- Vanne en service : icône allumée

- Régénération le soir icône clignotante

Indicateur d’information, visible en mode diagnostic

et erreur

Indicateur en mode programmation

Indicateur de débit

Indicateur de multiplication : la lecture de la valeur

doit être multipliée par 1000

GAMME ÉLECTRONIQUE SXT

Service

Affichage pendant le service

En service, en mode volumétrique, l’affichage indique en alternance l’heure du jour et le volume

restant. En mode chronométrique, l’affichage alterne entre l’heure du jour et le nombre de jours

restant.

En mode vanne Twin les affichages heure du jour, volume restant et bouteille en service

s’alterneront.

Heure du jour Volume restant : 2300 litres Nombre de jours restant Bouteille en service en mode

avant la prochaine vanne Twin : 9000/9100/9500

régénération

Réglage de l’heure du jour

Appuyer et maintenir le bouton ou jusqu’à ce que l’icône et les lettres « TD »

apparaissent en affichage.

Utiliser les boutons et pour ajuster puis appuyer sur le bouton pour revenir en service.

Régénération

Affichage pendant la régénération

Pendant la régénération, la vanne affichera le nom du cycle de régénération à atteindre

(affichage clignotant) ou atteint et le temps restant pour le cycle (affichage fixe). Lorsque tous

les cycles de régénération sont effectués, la vanne revient en position service.

La vanne est en position détassage,

la carte affiche le temps restant.

La vanne avance sur le cycle détassage,

les lettres "BW" clignotent.

Cycles de régénération

1. BW Backwash Détassage

2. BD Brine draw Aspiration & Rinçage lent

3. RR Rapid rinse Rinçage rapide

4. BF Brine fill Renvoi d'eau

En unité litre, si le volume restant est supérieur à 9999 litres, x1000

apparaîtra pour indiquer que la lecture du chiffre doit être multipliée par

1000 :

Ex : 10.5 x 1000 = 10500 litres de capacité

1 - FONCTIONNEMENT GÉNÉRAL

En mode régénération volumétrique, ces deux affichages indiquent :

- Fig.1 : réserve entamée, il reste 100 litres

- Fig.2 : réserve épuisée, départ immédiat ou retardé en régénération

selon le réglage.

En mode volumétrique retardé, l’icône clignote dès que la réserve

(s’il y a) est entamée.

Fig.1

Fig.2

1.1

1.1.1

1.1.2

1.2

1.2.1

GAMME ÉLECTRONIQUE SXT

Déclenchement d’une régénération manuelle

Il y a deux solutions pour déclencher une régénération manuelle.

A) Appuyer sur le bouton de régénération puis relâcher.

L'icône se mettra à clignoter, pour annuler la demande de régénération appuyer sur le bouton

de régénération l'icône s'arrêtera de clignoter.

La régénération commencera à l'heure préréglée.

B) Appuyer et maintenir pendant 5 secondes le bouton , la régénération démarrera

immédiatement.

Avance rapide d’un cycle de régénération à un autre

Pour passer d’un cycle au suivant pendant la régénération, appuyer sur la touche . Ceci

n’aura pas d’effet si la vanne est déjà en train de se déplacer entre deux cycles.

PROGRAMMATION

Attention : la programmation doit uniquement être réalisée par l’installateur pour les réglages

des paramètres de la vanne. La modification de ces paramètres peut entraîner le

dysfonctionnement de l’appareil.

On ne peut entrer dans le mode programmation que si la vanne est en position service. Durant

le mode programmation, la vanne opère normalement en enregistrant toutes les informations. Le

programme de la vanne est stocké dans une mémoire non-volatile.

Pour entrer dans la programmation, appuyer et maintenir les touches et pendant

5 secondes.

Appuyer sur la touche pour passer d’une étape à la suivante. Utiliser les touches et

pour modifier les valeurs affichées.

1 - FONCTIONNEMENT GÉNÉRAL

1.2.2

1.2.3

1.3

GAMME ÉLECTRONIQUE SXT

1 - FONCTIONNEMENT GÉNÉRAL

Remarque : il faut passer sur toutes les étapes de la programmation et revenir en position

service pour que les modifications de la programmation soient sauvegardées.

*1 = lundi, 2 = mardi, 3 = mercredi, 4 = jeudi, 5 = vendredi, 6 = samedi, 7 = dimanche.

FONCTIONNEMENT PENDANT UNE COUPURE DE

COURANT

Durant une coupure de l’alimentation électrique, toutes les données sont stockées pour être

restaurées une fois le courant rétabli. Ces données peuvent être stockées pendant des années

sans perte. L’électronique sera inopérante, l’affichage éteint et tout départ en régénération sera

retardé. L’électronique restaure toutes les informations à partir du moment ou l’alimentation a

été interrompue. La vanne n’enregistre pas le volume utilisé pendant la coupure d'alimentation.

Lors du rétablissement de l’alimentation, l’affichage de l’heure clignotera pour indiquer qu’il y a

eu une coupure de l’alimentation.

Jour actuel de la semaine*

Ex. : le jour actuel de la semaine est jeudi (seulement

visualisé en mode chronométrique hebdomadaire)

Capacité de réserve

Ex. : 1200 litres de réserve (seulement visualisé si la

fonction réserve est activée)

Dureté de l’eau à l’entrée en °tH

Ex. : 35°tH (seulement visible en mode volumétrique)

Heure de régénération

Ex. : régénération à 2 heures du matin (seulement visualisé

en modes volumétrique retardé et chronométrique)

Forçage calendaire (nombre maximum de jours entre

2 régénérations)

Ex. : régénération tous les 7 jours (en mode

chronométrique, réglage impératif)

Activer Désactiver

Lundi = d1- 1 0

Mardi = d2- 1 0

Mercredi = d3- 1 0

Jeudi = d4- 1 0

Vendredi = d5- 1 0

Samedi = d6- 1 0

Dimanche = d7- 1 0

1.4

GAMME ÉLECTRONIQUE SXT

2 - PROGRAMMATION

1. Appuyer une fois sur le

bouton pour passer

d’un affichage au suivant.

2. Ajuster les valeurs des

paramètres en utilisant

les boutons et .

3. En fonction de la

programmation, certains

affichages n’apparaîtront

pas et d’autres ne seront

pas réglables.

Mettre l’heure sur 12:01, sortir du mode “heure du jour” en

appuyant sur . Appuyer ensuite simultanément sur les

boutons et pendant 5 secondes.

1. Unité d’affichage (DF)

- Gallon [GAL]

- Litre [Ltr]

2. Type de vanne (VT)

- Co-courant, 1 phase de détassage (standard) [dF1b]

- Co-courant, 2 phases de détassage [dF2b]

- Filtre, sauf 5000 [Fltr]

- Contre-courant, Aspiration en premier [UFbd]

- Vanne 8500, non utilisé en Europe [8500]

- 5000 Filtre [Othr]

3. Type de régénération (CT)

- Chronométrique [tc]

- Chronométrique hebdomadaire [ d A Y ]

- Volumétrique retardé [Fd]

- Volumétrique immédiat [FI]

4. Type de vanne (NT)

Vanne 9000-9100-9500

Bouteille en service

Ex. : bouteille 1 en service

5. Capacité du système

Visualisé en mode volumétrique ex : 200 x1000 l x °tH

- Format métrique m3x°tH, soit 200 m3x°tH

6. Dureté de l’eau à l’entrée (H)

Visualisé en mode volumétrique

- Format métrique, degré français

7. Type de réserve (RS)

7.1 Réserve avec un volume fixe (RC)

Ex. : 1200 litres

7.2 Facteur de sécurité en % (SF)

Ex. : 15% de la capacité comme réserve

8. Forçage calendaire (DO)

Ex. : - Régénération tous les 7 jours

9. Heure de régénération (RT)

Ex. : - Régénération à 2 heures du matin

Vannes :

5000 - 5600 - 4600

2510 - 2750 - 2850

2910

GAMME ÉLECTRONIQUE SXT

2 - PROGRAMMATION

10. Réglage des temps de cycles

10.1 Détassage (BW)

Ex. : 10 min

10.2 Aspiration & Rinçage lent (BD)

Ex. : 60 min

10.3 Rinçage rapide (RR)

Ex. : 10 min

10.4 Renvoi d’eau dans le bac à sel (BF)

Ex. : 12 min

11. Définir les jours de régénération de la semaine

Visualisé en mode chronométrique hebdomadaire

11.1 - régénération le lundi

11.2 - pas de régénération le mardi

11.3 - pas de régénération le mercredi

11.4 - pas de régénération le jeudi

11.5 - régénération le vendredi

11.6 - pas de régénération le samedi

11.7 - régénération le dimanche

11.8 - Jour de la semaine à indexer

Ex. : jeudi

12. Type de compteur

- 3/4" turbine [ t 0 . 7 ]

- 3/4" palette [P0.7]

- 1" turbine [ t 1 . 0 ]

- 1" palette [P1.0]

- 1" 1/2 turbine [ t 1 . 5 ]

- 1" 1/2 palette [P1.5]

- 2" palette [P2.0]

- autres compteurs [GEn]

Compteur non Fleck®

Visualisé en mode compteur [GEn]

Ex. : 0.5 impulsions / litre [0.5]

1. Appuyer une fois sur le

bouton pour passer

d’un affichage au suivant.

2. Ajuster les valeurs des

paramètres en utilisant

les boutons et .

3. En fonction de la

programmation, certains

affichages n’apparaîtront

pas et d’autres ne seront

pas réglables.

Retour en mode service

2 - PROGRAMMATION FILTRE

GAMME ÉLECTRONIQUE SXT

1. Appuyer une fois sur le

bouton pour passer

d’un affichage au suivant.

2. Ajuster les valeurs des

paramètres en utilisant

les boutons et .

3. En fonction de la

programmation, certains

affichages n’apparaîtront

pas et d’autres ne seront

pas réglables.

Mettre l’heure sur 12:01, sortir du mode “heure du jour” en

appuyant sur . Appuyer ensuite simultanément sur les

boutons et pendant 5 secondes.

1. Unité d’affichage (DF)

- Gallon [GAL]

- Litre [Ltr]

2. Type de vanne (VT)

- Vanne Filtre [FLtr]

3. Type de régénération (CT)

- Chronométrique [tc]

- Chronométrique hebdomadaire [ d A Y ]

- Volumétrique retardé [Fd]

- Volumétrique immédiat [FI]

4. Type de vanne (NT)

- 5000, 5600, 2510, 2750, 2850, 2910

5. Forçage calendaire (DO)

Ex. : - Régénération tous les 7 jours

6. Heure de régénération (RT)

Visualisé en mode volumétrique

Ex. : - Régénération à 2 heures du matin

7. Réglage des temps de cycles

5600-2510-2750-2850-2910

Détassage

Rinçage rapide

Cycle annulé

8. Définir les jours de régénération de la semaine

Visualisé en mode chronométrique hebdomadaire

8.1 Régénération le lundi

8.2 Pas de régénération le mardi

8.3 Pas de régénération le mercredi

8.4 Pas de régénération le jeudi

8.5 Régénération le vendredi

8.6 Pas de régénération le samedi

8.7 Régénération le dimanche

8.8 Jour de la semaine à indexer

Ex. : jeudi

Retour en mode service

Andere Handbücher für FLECK SXT

Inhaltsverzeichnis

Sprachen:

Andere Pentair Controller Handbücher

Pentair

Pentair intellidrive pid10 Bedienungsanleitung

Pentair

Pentair TRI-LARM Link2O Bedienungsanleitung

Pentair

Pentair SPEEDEO CONNECT Bedienungsanleitung

Pentair

Pentair ControlPro Series Bedienungsanleitung

Pentair

Pentair Pentek Solar Drive PSD30 Bedienungsanleitung

Pentair

Pentair FLECKXT Bedienungsanleitung

Pentair

Pentair ACU-TROL AK600 Bedienungsanleitung

Pentair

Pentair FLECK 3200 NXT Bedienungsanleitung

Pentair

Pentair FLECK 5800 XTR2 Bedienungsanleitung

Pentair

Pentair Autotrol 255 Series Bedienungsanleitung

Pentair

Pentair LINCOLN SYSTEM SENTRY 84530 Betriebsanleitung

Pentair

Pentair IntelliBrite Bedienungsanleitung

Pentair

Pentair 3200NXT Bedienungsanleitung

Pentair

Pentair COLOR SYNC Bedienungsanleitung

Pentair

Pentair AUTOTROL Performa 263 Bedienungsanleitung

Pentair

Pentair Magnum 742-762 Bedienungsanleitung

Pentair

Pentair Intellichem 521498 Bedienungsanleitung

Pentair

Pentair FLECK 5800 XTR2 Bedienungsanleitung

Pentair

Pentair HOME SUMP CONTROLLER Montageanleitung

Pentair

Pentair AQUATIC ECO-SYSTEMS SAFEGUARD UV SYSTEMS... Bedienungsanleitung

Pentair

Pentair F783E Bedienungsanleitung

Pentair

Pentair SOLARTOUCH 521592 Bedienungsanleitung

Pentair

Pentair Pentek Intellidrive Bedienungsanleitung

Pentair

Pentair Fleck 5800 LXT Bedienungsanleitung

Beliebte Controller Handbücher anderer Marken

Digiplex

Digiplex DGP-848 Betriebsanleitung

YASKAWA

YASKAWA SGM series Bedienungsanleitung

Sinope

Sinope Calypso RM3500ZB Bedienungsanleitung

Isimet

Isimet DLA Series Style 2 Installationshandbuch

LSIS

LSIS sv-ip5a Bedienungsanleitung

Rockwell Automation

Rockwell Automation 1769-L31 Bedienungsanleitung

Airflow

Airflow Uno hab Bedienungsanleitung

ABB

ABB ACS580-01 drives Bedienungsanleitung

Panasonic

Panasonic GM1 Series Bedienungsanleitung

Emerson

Emerson SW93 Bedienungsanleitung

AutoAqua

AutoAqua Smart ATO micro SATO-120P Bedienungsanleitung

Panasonic

Panasonic FP? Positioning Unit RTEX Bedienungsanleitung

Samson

Samson Type 5824 Service-Handbuch

Alpha IP

Alpha IP MIOB 21001 Bedienungsanleitung

Siemens

Siemens OpenAir GMA 1 Series Bedienungsanleitung

Surecom

Surecom SR-629 Bedienungsanleitung

Fishman

Fishman TriplePlay Bedienungsanleitung

Regulus

Regulus SRS1 T Bedienungsanleitung
