Phanteks NV5 PREMIUM D-RGB KIT Bedienungsanleitung

| www.phanteks.com

INSTALLATION GUIDE

VERSION 1.0

Installationsanleitung | Guide d’installation | Guía de instalación | 安装指南

Legenda

Legende | Légende | Leyenda | 传奇

Remove | Entfernen | Retirer | Eliminar | 拆除

Install | Installieren | Installer | Instalar | 安装

THIS MANUAL IS FOR THE FOLLOWING MODELS

PH-PLEDKT_NV5_DBK01

PH-PLEDKT_NV5_DWT01

NV5 Premium D-RGB Kit | Black

NV5 Premium D-RGB Kit | White

Phanteks will not take responsibility for any damages incurred due to incorrect

installation or usage of this product.

Phanteks übernimmt keine Verantwortung für Schäden, die durch eine falsche

Installation oder Verwendung dieses Produkts entstehen.

Phanteks décline toute responsabilité en cas de dommages résultant d’une

installation ou d’une utilisation incorrecte de ce produit.

Phanteks no se responsabilizará de los daños ocasionados por la instalación o el uso

incorrectos de este producto.

Phanteks 不会承担因用户安装失误造成的任何损失，请仔细阅读本说明书。

SCOPE OF DELIVERY

Lieferumfang | Contenu de la livraison | Alcance de la entrega | 附件内容

Dieses Handbuch gilt für die folgenden Modelle |Ce manuel concerne les modèles

suivants |Este manual es para los siguientes modelos |此手册适用于以下型号

Online Manual

Online-Handbuch

Manuel en ligne

Manual en Linea

在线手册

NV5 Motherboard Cover

NV5 Premium D-RGB Kit

Thumb Screw

D-RGB Output Cables

D-RGB Hub Input Cable

x1 SATA Cable

D-RGB Hub

DIGITAL

INPUT SATA

PANEL REMOVAL

Ausbau des Panels | Retrait du panneau | Eliminación de paneles | 拆除面板

It is recommended to remove all external panels before starting the installation

process. For further instructions please check the NV5 chassis manual.

Remove the top panel by loosen the thumb screws and slide it back.

Remove the glass panel by loosen the thumb screws and slide it back.

Remove the front glass panel by removing the two screws and slide it to the left.

Remove the right side panel by loosen the two thumb screws and slide it back.

1 -

2 -

3 -

4 -

INSTALLATION GUIDE | www.phanteks.com

INSTALL BOTTOM D-RGB STRIP

02 Installieren Sie den unteren D-RGB-Streifen | Installer la bande D-RVB inférieure | Instale la

tira D-RGB inferior | 安装底部 D-RGB 灯带

INSTALL TOP D-RGB STRIP

01 Installieren Sie den oberen D-RGB-Streifen | Installer la bande supérieure D-RVB | Instale la

tira superior D-RGB | 安装顶部 D-RGB 灯带

INSTALL SIDE D-RGB STRIP

03 Installieren Sie den seitlichen D-RGB-Streifen | Installer la bande latérale D-RVB | Instale la

tira lateral D-RGB | 安装侧面 D-RGB 灯带

CONNECT D-RGB STRIPS

04 D-RGB-Streifen anschließen | Connecter les bandes D-RVB | Conecte tiras D-RGB | 连接 D-RGB 灯带

INSTALL PREMIUM D-RGB KIT

Installieren Sie das Premium D-RGB-Kit | Installer le kit D-RVB Premium | Instale el kit Premium D-RGB | 安装 D-RGB 套件

1 2

Connect D-RGB LED Strip 2x

Slide the D-RGB strip gently in the top of the NV5 chassis. The D-RGB strip secures itself

with intergraded magnets.

To install the side D-RGB strip, align the bottom with the lower D-RGB strip and gently

slide it to the back to align it with the top D-RGB strip.

With all D-RGB strips installed, connect them all together by connecting

it to the Digital Output cable provided with the D-RGB Kit Hub. For further

instructions see chapter ‘Connect D-RGB Kit to Hub’ on page 3.

The D-RGB strip secures itself with intergraded magnets.

Slide the D-RGB strip gently in the bottom of the NV5 chassis. The D-RGB strip secures

itself with intergraded magnets.

INSTALLATION GUIDE| www.phanteks.com

INSTALLATION GUIDE

Installationsanleitung | Guide d’installation | Guía de instalación | 安装指南

VERSION 1.0

D-RGB Output Cables 2x

FROM NV5

CHASSIS DIGITAL

INPUT SATA

INSTALL MOTHERBOARD COVER

02 Installieren Sie die Motherboard-Abdeckung | Installer le couvercle de la carte mère | Instale

la cubierta de la placa base | 安装主板供电灯带

REMOVE GROMMETS

01 Entfernen Sie die Ösen | Supprimer les GromMets | Retire los ojales | 拆除保护胶盖

ALIGN MOTHERBOARD COVER

03 Richten Sie die Motherboard-Abdeckung aus | Aligner le couvercle de la carte mère | Alinear

la cubierta de la placa base | 向下扣紧

SECURE MOTHERBOARD COVER

04 Sichere Motherboard-Abdeckung | Couverture sécurisée de la carte mère | Cubierta de placa

base segura | 锁紧螺丝

INSTALL MOTHERBOARD COVER

Installieren Sie die Motherboard-Abdeckung | Installer le couvercle de la carte mère | Instale la cubierta de la placa base | 安装主板供电灯带

D-RGB LED

STRIPS MOTHERBOARD

COVER

NV5 PREMIUM D-RGB KITNV5 PREMIUM D-RGB KIT

EXPANSION

PORT

POWER SUPPLY

Position 1

Position 2

Thumb Screw 1x

CONNECT D-RGB KIT TO HUB

Schließen Sie das D-RGB-Kit an den Hub an | Connecter le kit D-RVB au hub | Conecte el kit D-RGB al concentrador | 连接HUB供电

Netzteil | Bloc d’alimentation |

Unidad de fuente de alimentación

| 供电接口

Erweiterungsport | Port

d’extension | Puerto de

expansión | 扩展接口

D-RGB-Kit | Kit D-RVB | Kit

D-RGB | D-RGB 套件

Motherboard-Abdeckung | Couverture de la

carte mère | Cubierta de la placa base | 主板盖

NV5 D-RGB-Controller |

Contrôleur NV5 D-RGB |

Controlador NV5 D-RGB

| NV5 D-RGB 控制器

Remove the two highlighted rubber grommets. These can be gently pulled out.

Slide the motherboard cover down to secure it initialy.

Connect the D-RGB strips to the included RGB hub in two

of the three DIGITAL ports. Next connect the INPUT to the

NV5 D-RGB controller, with the nal step to connect the

SATA to the power supply.

There are two positions on how to place the motherboard cover.

Use the thumb screw to secure the motherboard cover.

| www.phanteks.com

Importer EU

Axpertec Int. B.V. (EU)

Sydneystraat 33

3047 BP Rotterdam

The Netherlands

Phanteks Taiwan Inc.

11F., No. 150, Jian 1st Rd.,

Zhonghe Dist. New Taipei City 235

Taiwan

Importer US

Axpertec Inc. (US)

20465 E Walnut Dr. N

City of Industry, California 91789

United States

Dieses Handbuch passt für folgende Modelle

Andere Phanteks Computerhardware Handbücher

Phanteks

Phanteks GIGABYTE XTREME GLACIER G2080Ti Bedienungsanleitung

Phanteks

Phanteks Glacier C399A Bedienungsanleitung

Phanteks

Phanteks GLACIER C350ip Bedienungsanleitung

Phanteks

Phanteks GLACIER ONE 240 MP Bedienungsanleitung

Phanteks

Phanteks Founders Edition GTX Glacier G1080 Ti Bedienungsanleitung

Phanteks

Phanteks GLACIER G3090Ti ASUS BACKPLATE Bedienungsanleitung

Phanteks

Phanteks Glacier C350A Bedienungsanleitung

Phanteks

Phanteks GLACIER G3090Ti MSI BACKPLATE Bedienungsanleitung

Phanteks

Phanteks GLACIER ONE D30 Bedienungsanleitung

Phanteks

Phanteks GLACIER G2070 Bedienungsanleitung

Phanteks

Phanteks GLACIER G40 ASUS GPU BLOCK Bedienungsanleitung

Phanteks

Phanteks GLACIER DUAL EVO Series Bedienungsanleitung

Phanteks

Phanteks GLACIER C360A Bedienungsanleitung

Phanteks

Phanteks Power Combo Bedienungsanleitung

Phanteks

Phanteks GIGABYTE XTREME GLACIER G2080Ti Bedienungsanleitung

Phanteks

Phanteks AMP GH Series Bedienungsanleitung

Phanteks

Phanteks EVOLV SHIFT XT Bedienungsanleitung

Phanteks

Phanteks GLACIER G30 STRIX 3090 Bedienungsanleitung

Phanteks

Phanteks GLACIER G40 MSI Bedienungsanleitung

Phanteks

Phanteks Eclipse Series Bedienungsanleitung

Phanteks

Phanteks ECLIPSE P350X Bedienungsanleitung

Phanteks

Phanteks GLACIER C370A Bedienungsanleitung

Phanteks

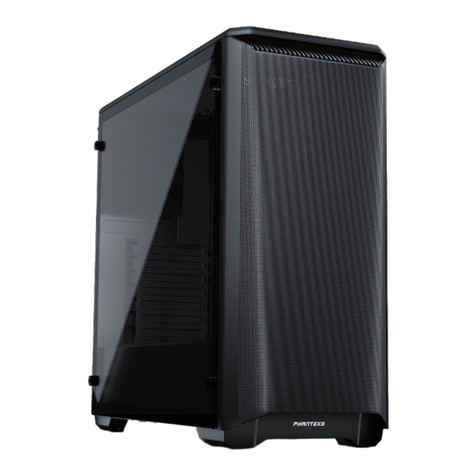

Phanteks eclipse p400 Bedienungsanleitung
