Philco PC900BTNL Bedienungsanleitung

1

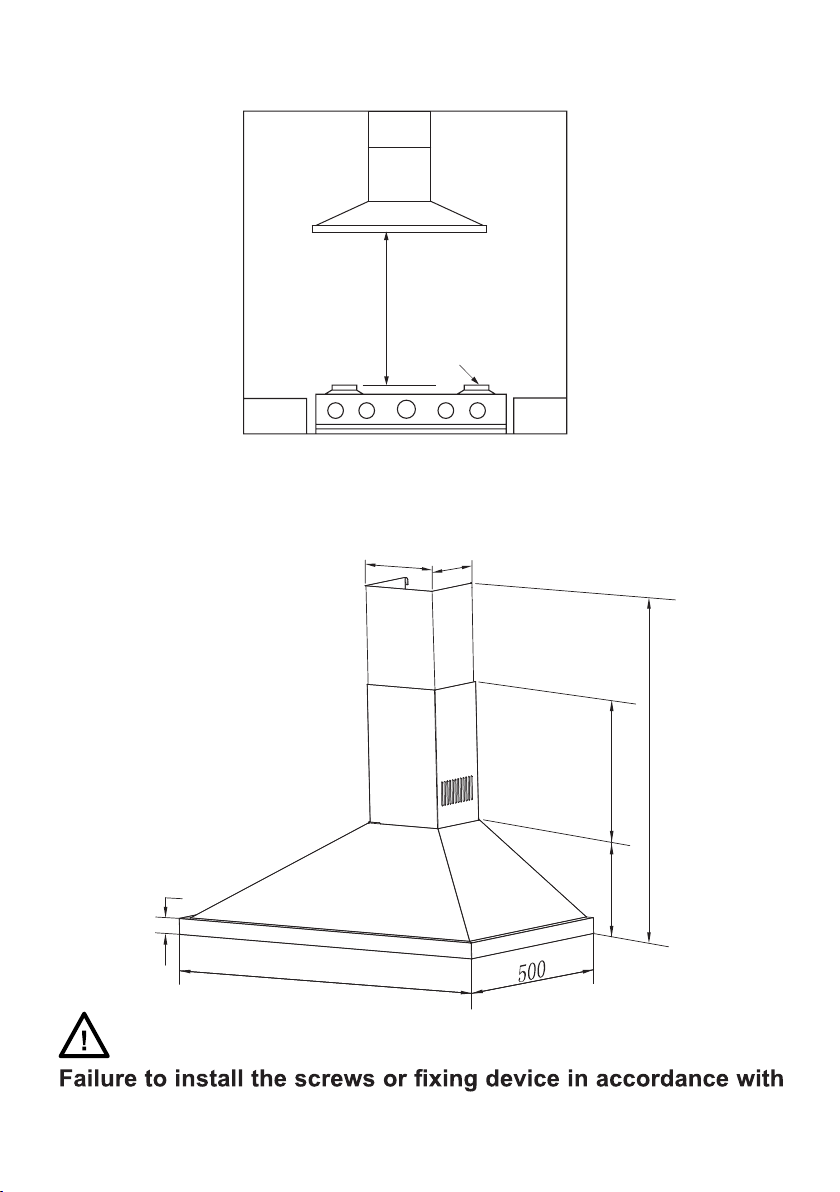

INSTALLATION

Positioning

660mm

top of cooking

surface

Fixing dimensions

WARNING!

these instructions may result in electrical hazards.

222

167

23

600/700/900

235

450

Min. 725 \ Max. 1025

2

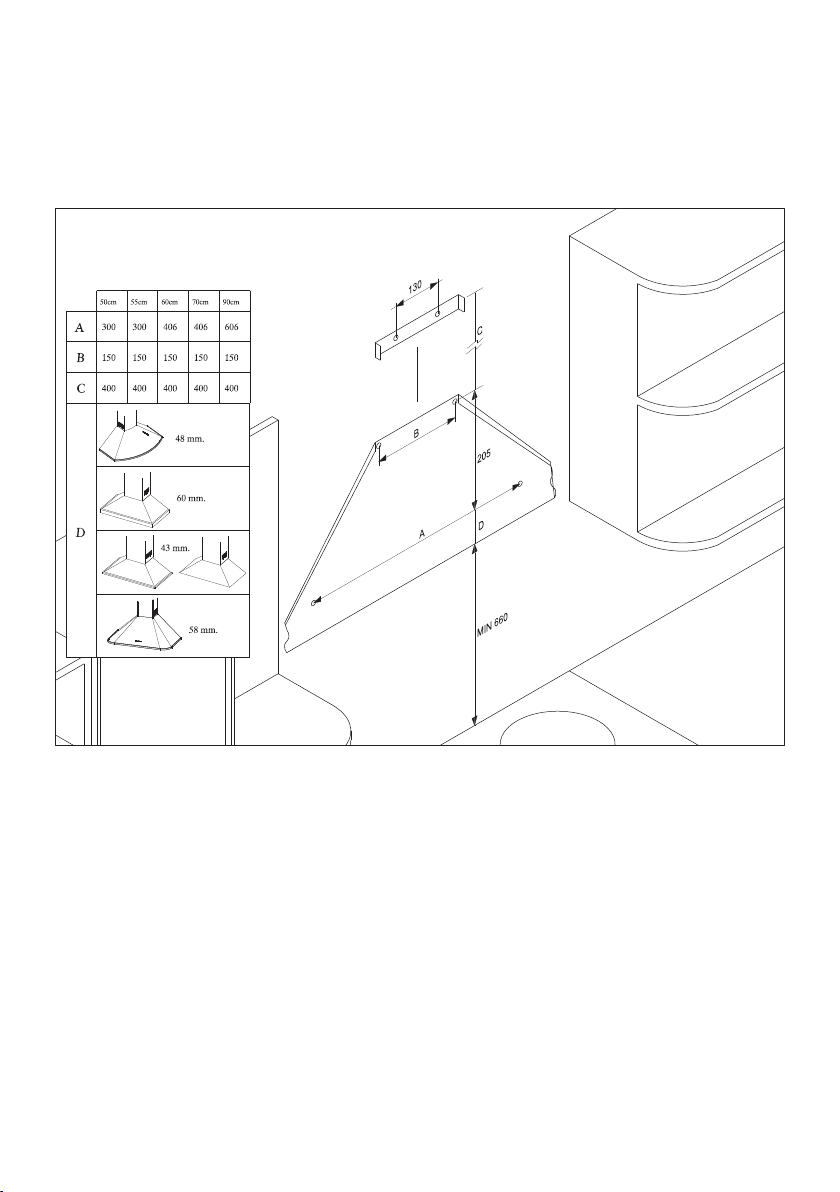

●Mark the location for flue cover wall mounting brackets, rangehood

mounting points and anti-tilt fixing points above the rangehood

using the base as the reference point (Fig. 1).

Drilling holes

Fig.1

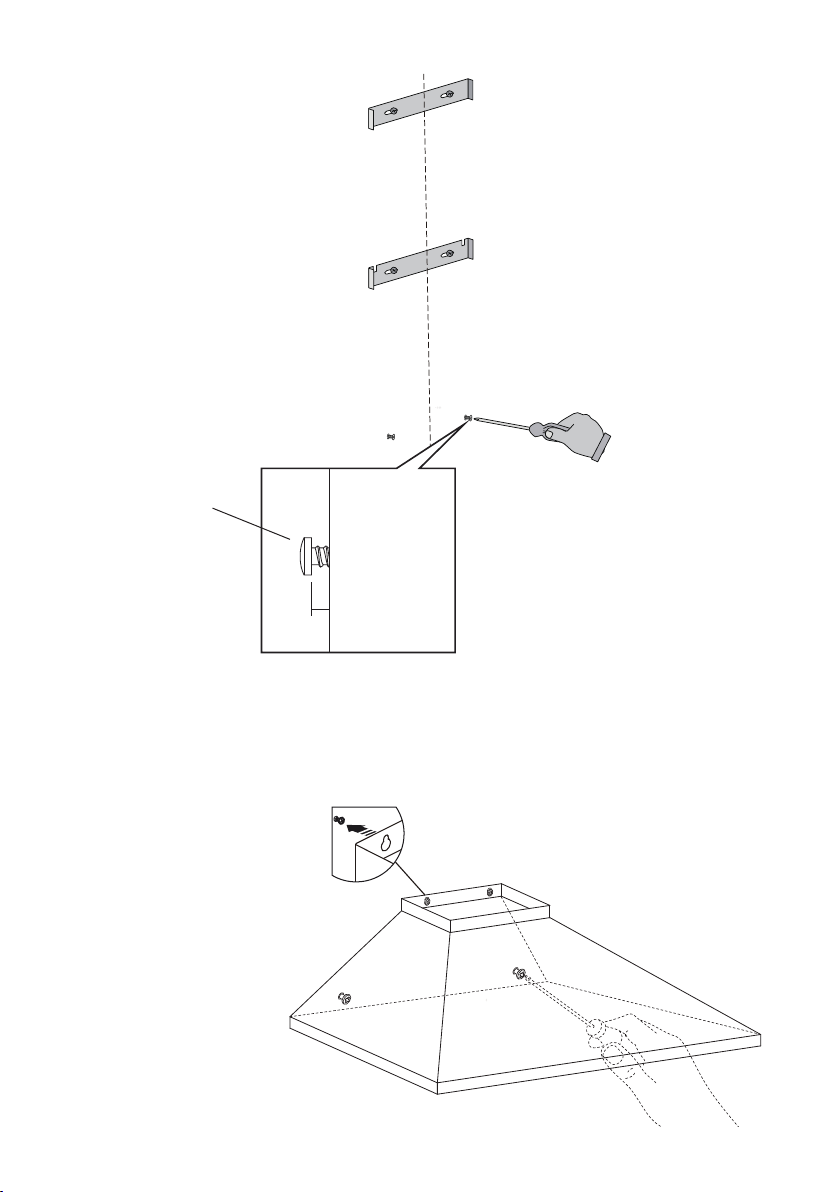

●Attach the upper hood mounting screws in the locations shown

in Fig.2. Use the ST3.9 x 32 screws and expansion plugs if

attaching to masonry.

Attach chimney brackets and hood mounting screws

3

●Remove the aluminium filters from the rangehood body and hang

it on the ST3.9 x 32mm screws then secure at the anti-tilt locations

as indicated in Fig. 3.

Attached hood on wall

2mm

Fig.2

Fig.3

Screws

ST3.9 x 32mm

4

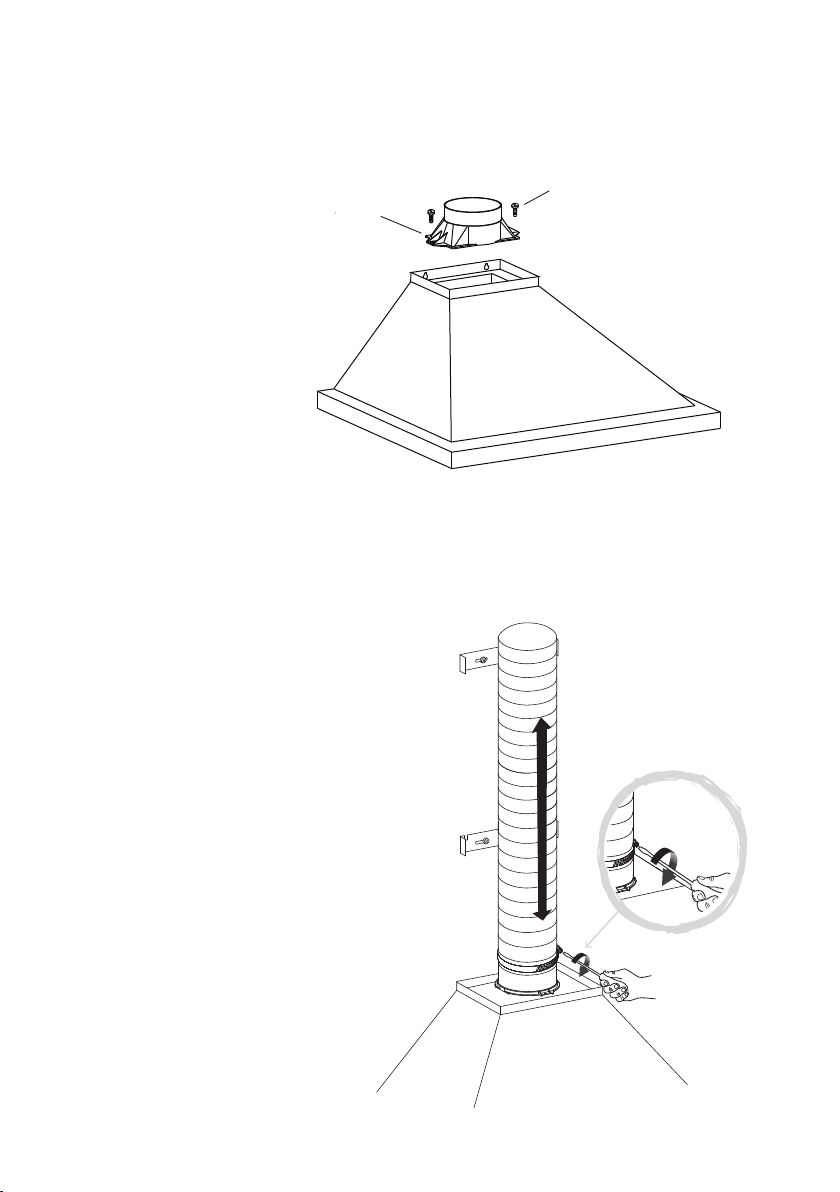

●Connect Ø120mm ducting adapter to the blower outlet and use

ST3.9 x 13mm screws to fix it to the range hood (Fig. 4).

Connect ducting adapter

Fig.4

●If need exhaust air to the outside.

Connect Ø125 mm flexible duct to

the adapter and fix it (Fig. 5).

Fixing flexible duct

Fig.5

Screws ST3.9 x 13mm

Ø120mm

Ducting adapter

5

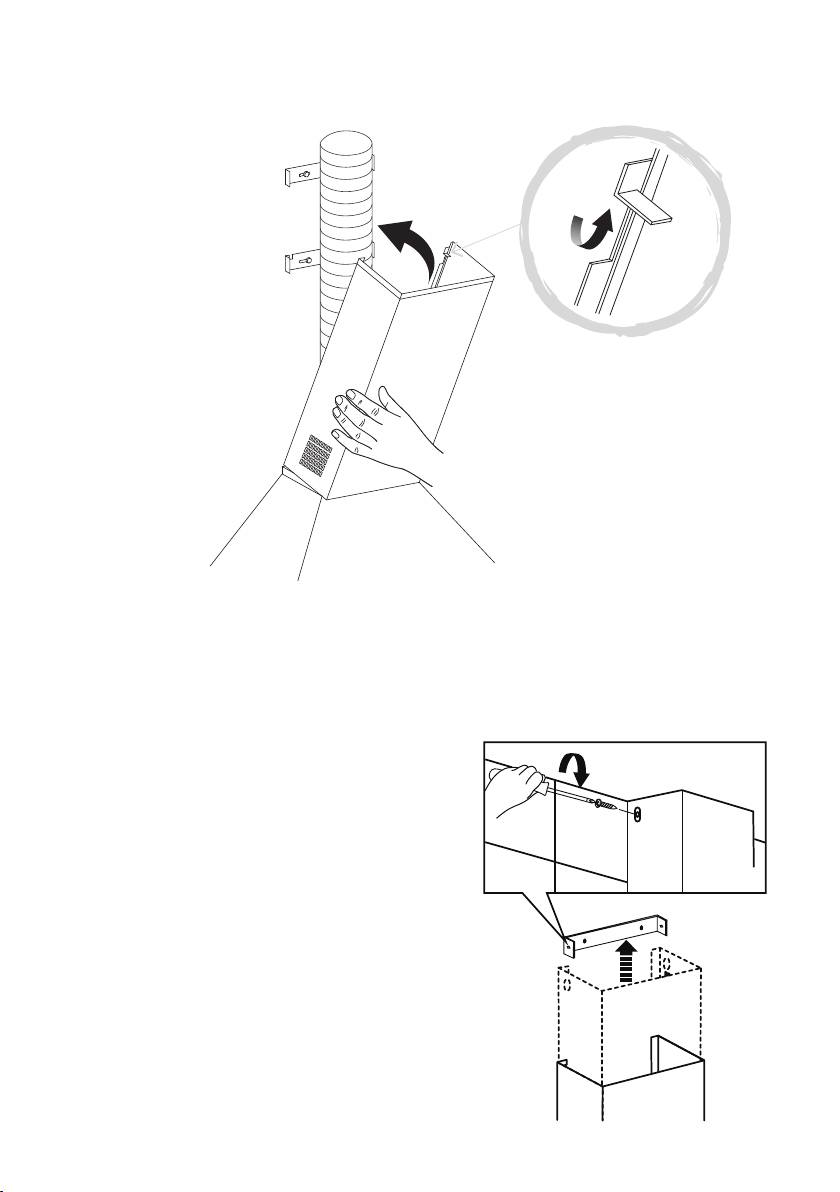

Attach the chimney

●Fix the chimney to the top bracket

using the ST3.9 x 13mm screws. Connect top of

the ducting tube to vent kit as per

manufacturers instructions (Fig. 7).

Connect ducting adapter

Fig.6

Fig.7

●Install back the aluminium filters to

rangehood, and for Stainless Steel

appliance, remove the protection

film from rangehood and chimney.

6

725 1025

222

167

23

600/700/900

235

450

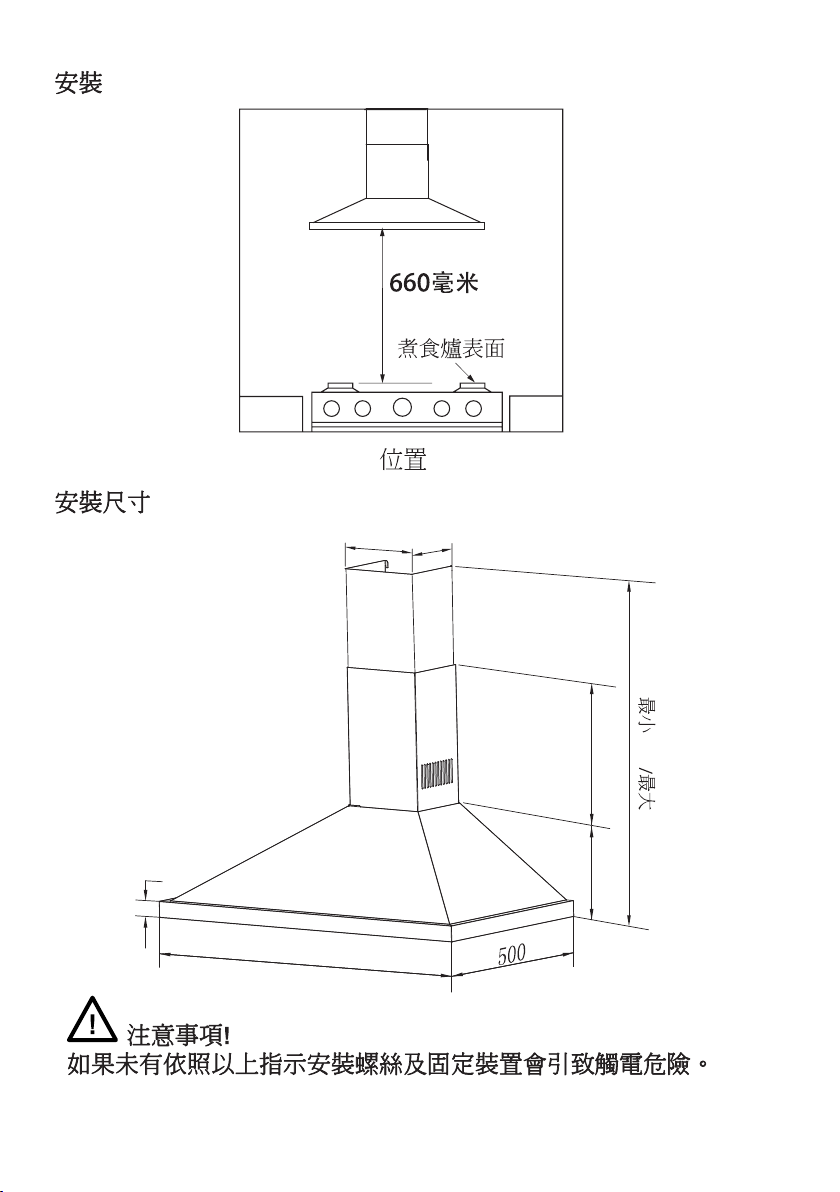

7

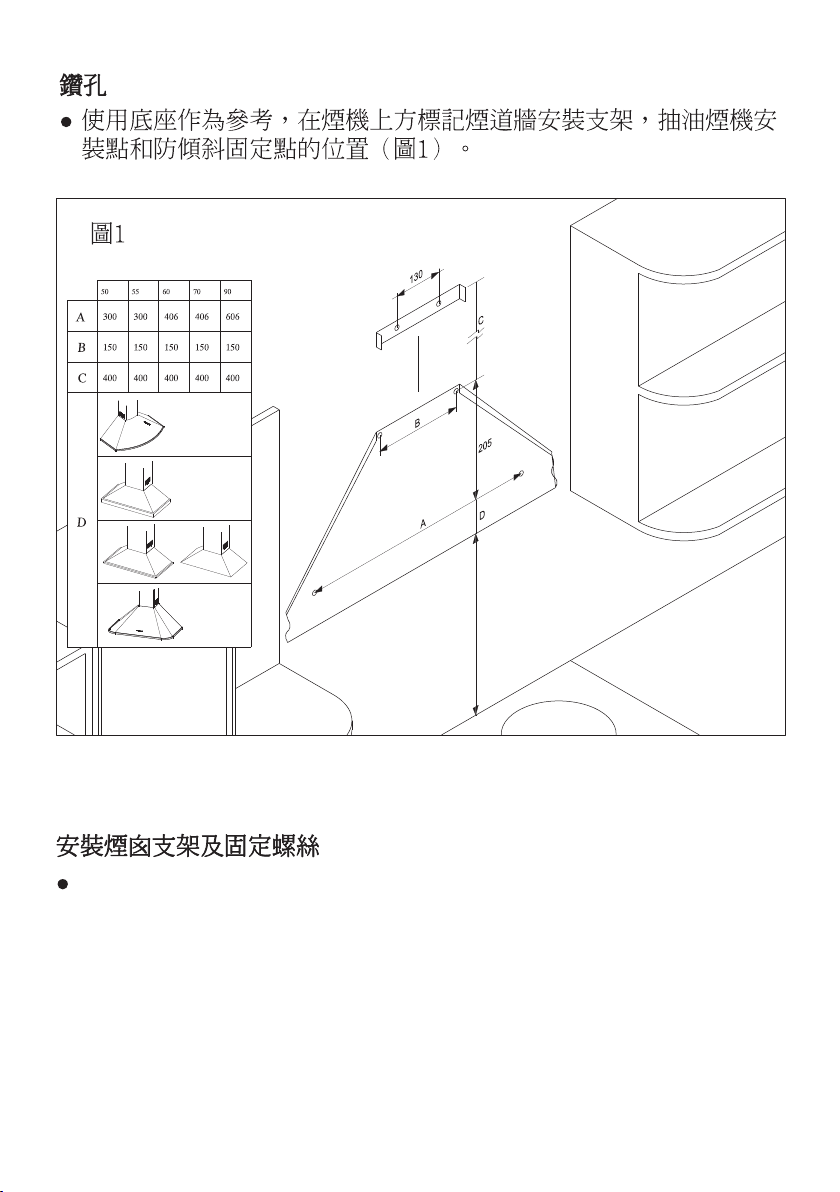

最小660

48毫米

60毫米

43毫米

厘米厘米厘米厘米厘米

58毫米

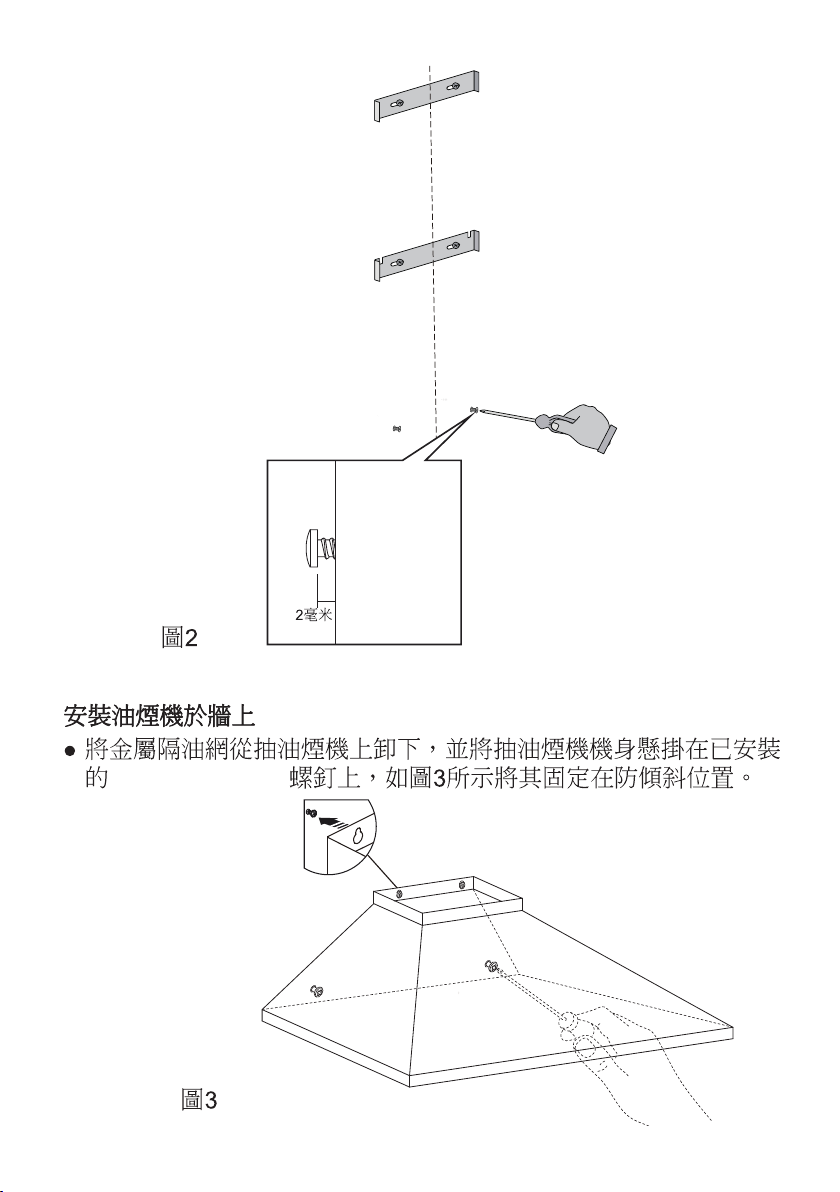

裝上煙囪ST3.9 x 32毫米螺絲安裝在圖2的所示位置。如安裝至磚

石上，請使用Ø6 x 30毫米膨脹膠塞。

8

ST3.9 x 32毫米

9

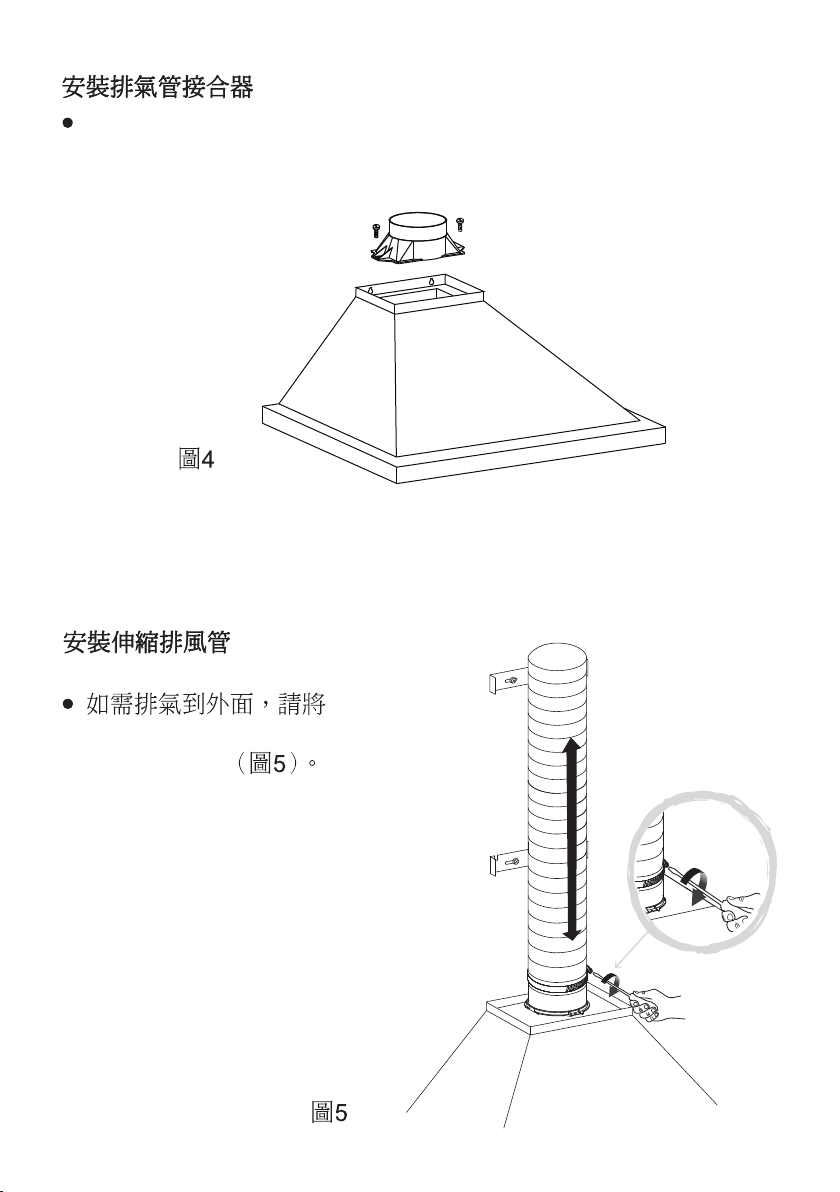

將Ø120毫米排氣管接合器連接在排風口上，並用ST3.9 x 13毫米

螺絲固定在抽油煙機上(圖4)。

Ø125毫米的

伸縮排氣管連接在接合器上，並用螺

絲固定位置。

10

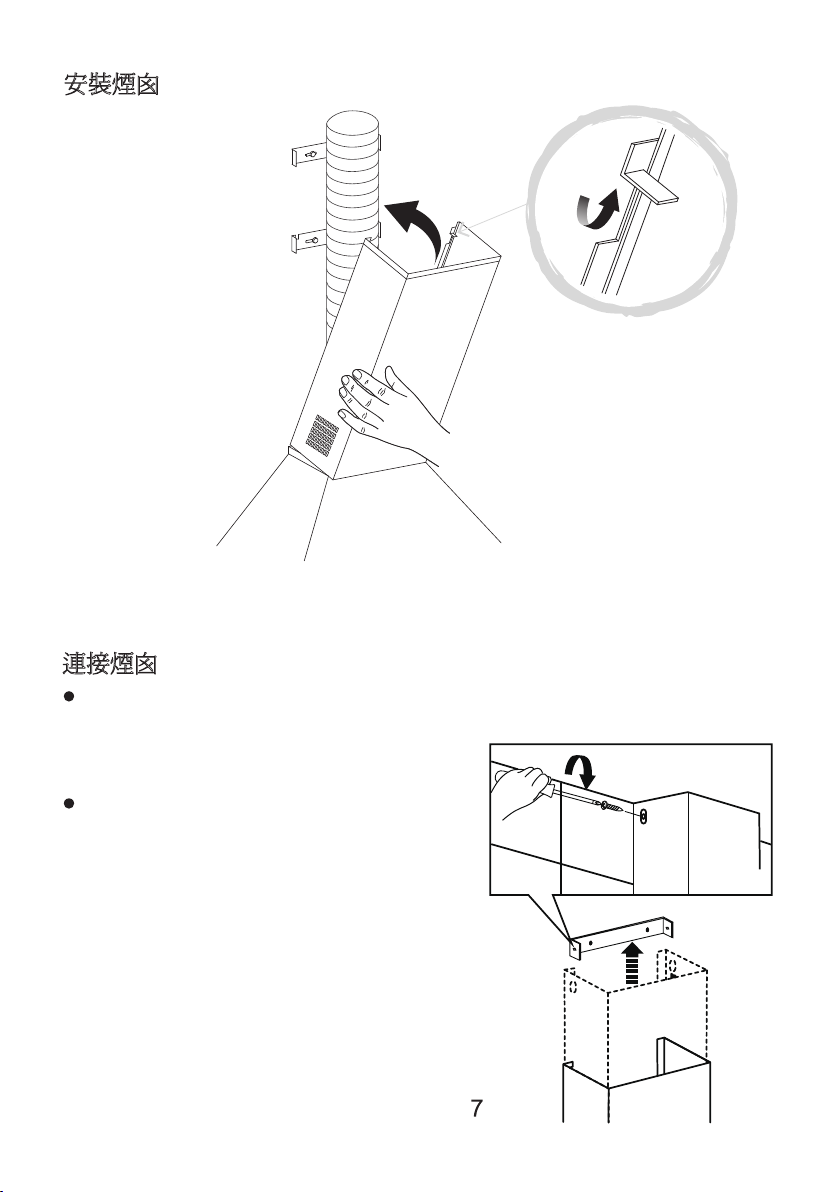

安裝煙囪

連接煙囪

圖6

圖

將金屬隔油網裝回抽油煙機上，並

將其保護膜取下。

將煙囪固定在頂部支架上，用ST3.9 x 13

毫米螺絲安裝及固定。將排氣管的頂

部連接到支架上(圖7)。
