Philips AZ3846 Bedienungsanleitung

Version 1.0

AZ3846

3141 785 32900

MP3 CD Soundmachine -/55

Published by LX 0823 Service Audio Subject to modification

© Copyright 2008 Philips Consumer Electronics B.V. Eindhoven, The Netherlands

All rights reserved. No part of this publication may be reproduced, stored in a retrieval

system or transmitted, in any form or by any means, electronic, mechanical, photocopying,

or otherwise without the prior permission of Philips.

CONTENTS

Set wiring digram...........................................................................3-1

Circuit diagram

LCD part .................................................................................4-1

Power & AMP part....................................................................4-2

Tuner part.................................................................................5-1

Vol & EQ part............................................................................6-1

Layout diagram

MCU board...............................................................................7-1

Main board................................................................................7-2

Key board.................................................................................8-1

Power board.............................................................................9-1

Service parts list..........................................................................10-1

3 - 13 - 1

SET WIRING DIAGRAM

CIRCUIT DIAGRAM - LCD PART

4 - 1 4 - 1

4 - 2

CIRCUIT DIAGRAM - POWER & AMP PART

4 - 2

5 - 1 5 - 1

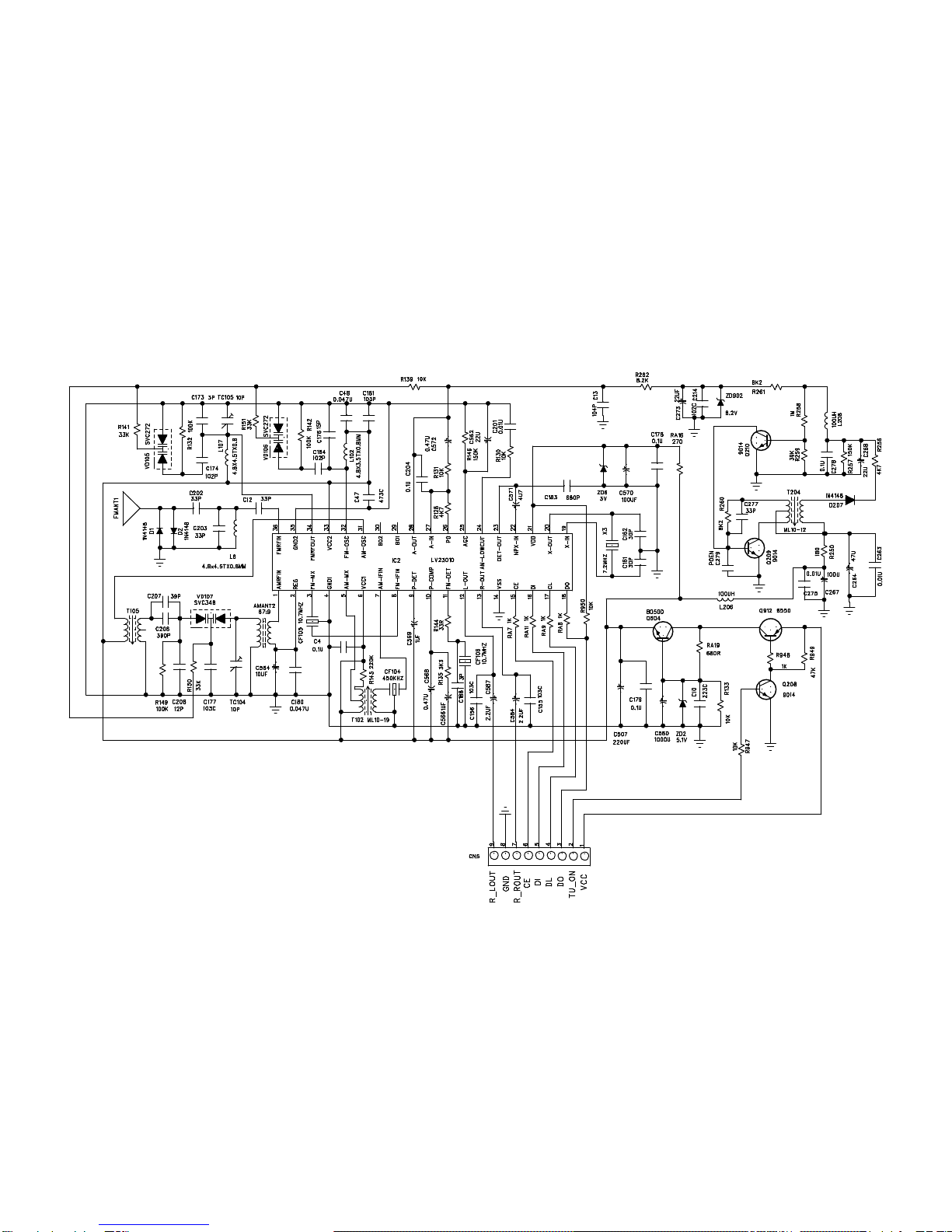

CIRCUIT DIAGRAM - TUNER PART

CIRCUIT DIAGRAM - VOL & EQ PART

6 - 1 6 - 1

LAYOUT DIAGRAM - MCU BOARD

7 - 1 7 - 1

LAYOUT DIAGRAM - MAIN BOARD

7 - 2 7 - 2

LAYOUT DIAGRAM - KEY BOARD

8 - 1 8 Tuenr

LAYOUT DIAGRAM - PWOER BOARD

9 - 1 9 - 1
