Planika FORMA Series Bedienungsanleitung
FORMA
Copyright Planika Sp. z o.o. www.planikausa.com I1459#02 16.01.2020
EN Installation manual / DE Montageanleitung / ES Manual de montaje /
FR Notice de montage / IT Istruzioni di montaggio / PL Instrukcja montażu /
RU инструкция по монтажу
Front Left Corner Right Corner
Three-sided Tunnel Room Divider

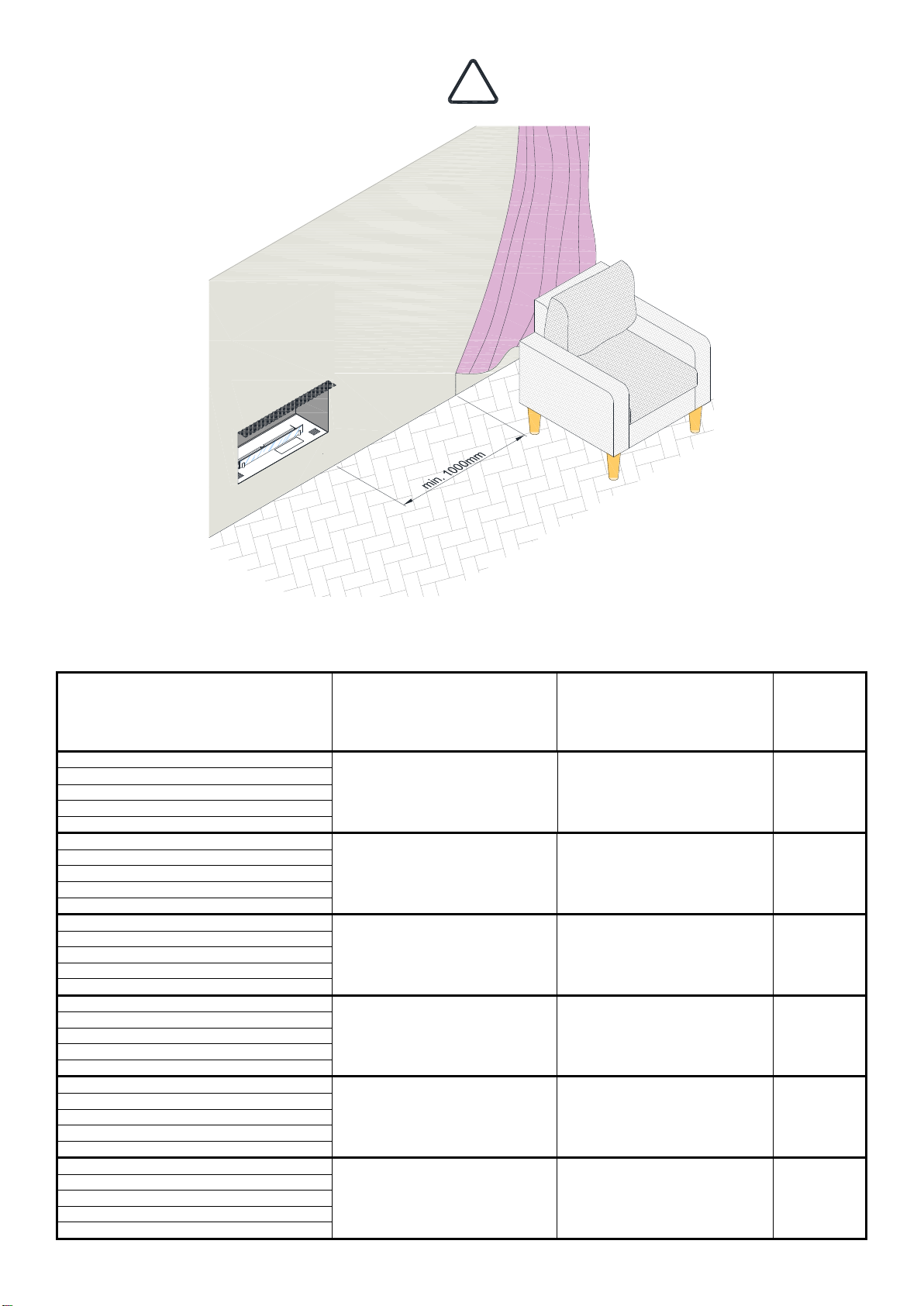

2
Burner / Feuerungsleiste / Hogar / Foyer
/ Focolare / Palenisko / Желоб пламени
Min. m3
kW
Forma 1000 Front
790
FLA3/FLA3+
44 m3
4,4
Forma 1000 Left Corner / Right Corner
Forma 1000 Three-sided
Forma 1000 Tunnel
Forma 1000 Room Divider
Forma 1200 Front
990
FLA3/FLA3+
70 m3
70
Forma 1200 Left Corner / Right Corner
Forma 1200 Three-sided
Forma 1200 Tunnel
Forma 1200 Room Divider
Forma 1500 Front
1190
FLA3/FLA3+
94 m3
9,4
Forma 1500 Left Corner / Right Corner
Forma 1500 Three-sided
Forma 1500 Tunnel
Forma 1500 Room Divider
Forma 1800 Front
1490
FLA3/FLA3+
130 m3
13
Forma 1800 Left Corner / Right Corner
Forma 1800 Three-sided
Forma 1800 Tunnel
Forma 1800 Room Divider
Forma 2300 Front
1990
FLA3/FLA3+
180 m3
18
Forma 2300 Left Corner / Right Corner
Forma 2300 Three-sided
Forma 2300 Tunnel
Forma 2300 Room Divider
Forma 2700 Front
2490
FLA3/FLA3+
225 m3
22,5
Forma 2700 Left Corner / Right Corner
Forma 2700 Three-sided
Forma 2700 Tunnel
Forma 2700 Room Divider
!
3
EN
DE
ES
FR
IT
PL
RU
Casing Forma
1.
Flange extension panel
Montageleise
Liston de montaje
Bande de montage
Listello di montaggio
Listwa montażowa
Монтажная панель
Tunnel, Room Divider
2.
Forma Casing
Casing Forma
Casing Forma
Casing Forma
Casing Forma
Casing Forma
Casing Forma
-
3.
Stability brackets
Stahl- Stütze
Soporte
Support de stabilisation
Elemento stabilizzante
Wspornik stabilizujący
стабилизатор
2 x Left/Right Corner and
Tunnel
3 x Room Divider, Three-
Sided
4.
Windscreen
Glaspanel
Panel de vidrio
Panneau en verre
Panello di vetro
Panel szklany
стеклянная палень
Room Divider, Tunnel
5.
Additional deflector
Deflektor
Deflector
Déflecteur
Deflettore
Deflektor
дополнительный дефлектор
2 x Room Divider, Tunnel
6.
Installation manual
Montageanleitung
Manual de montaje
Notice de montage
Istruzioni di montaggio
Instrukcja montażu
инструкция по монтажу
-
EN
DE
ES
FR
IT
PL
RU
FLA 3 / FLA 3
+
7.
Glass shield
technisches Glas
Vidrio protector
Vitre technique
Vetro prottetivo
Szybka techniczna
техническое стекло
790,990,1190
- 1 pcs
1490,1990,24
90 - 2 pcs
8.
Glass shield
connector
Schraube fär
Glashalterung
Tornillo para
soporte
Vis de support
Le viti per il supporto vetri
Śruba do kamertona
винт для технического стекла
790 - 2 pcs
990,1190 - 3
pcs
1490,1990,24
90 - 4 pcs
9.
Small glass holder
Glashalterung (klein)
Soporte pequeño
Support petit
Piccolo supporto vetri
Mały kamerton
держатели стекла
10
.
Burner
Kamin
Quemador
Cheminée
Camino
Kominek
горелка
-
11
.
Remote control
Fernbedienung
Control remoto
Télécommande
Telecomando
Pilot
пульт дистанционногоу
правления
-
12
.
Fuel pump
Brennstoffpumpe
Bomba de
combustible
Pompe
Pompa di rifornimento
Pompka paliwa
топливный насос
-
13
.
Service cable
Service -Kabel
Cable USB de
servicio
Câble de service
Cavetto per l'assistenza technica
Kabel serwisowy
кабель сервиса
-
14
.
Installation and
user's manual
Montageanleitung
Bedienungsanleitung
Manual de montaje,
de usuario
Notice de
montage et
d’utilisation
Istruzioni d’uso e montaggio
Instrukcja montażu i
obsługi
инструкция по монтажу и
эксплуатации
-
15
.
Bag for fuel pump
Tasche für
Brennstoffpumpe
Bolso de la bomba
de combustible
Sac pour la
pompe
Sacchetto per la pompa di
rifornimento
Torba do pompki
paliwa
чехол для топливного насоса
-
1.
2.
3.
4.
5.
6.
7.
8.
9.
10. 11.
12.
13.
14.
15.
4
1. Front
W
W1 min
W2 max
D
D1 max
H
H1 min
mm
mm
mm
mm
mm
mm
mm
Forma 1000 Front
1120
820
150
450
50
710
240
Forma 1200 Front
1320
1020
150
Forma 1500 Front
1630
1230
200
Forma 1800 Front
1930
1530
200
Forma 2300 Front
2440
2040
200
Forma 2700 Front
2800
2500
150
H
H1
1. Front
5
c
b
a
230 V, 50 Hz, min. 3x1,5 mm2
PE
Optional SHS,
min. 4x0,25 mm2AWG 23
b
a
1 Front
6
Option A
Option B
a
a
b
a
b
c
a
b
!
!
7
2 Left/Right Corner
Appliance
W
W1 min
W2 max
D
D1 max
H
H1 min
mm
mm
mm
mm
mm
mm
mm
Forma 1000 Left/Right Corner
1120
820
150
450
50
710
240
Forma 1200 Left/Right Corner
1320
1020
150
Forma 1500 Left/Right Corner
1630
1230
200
Forma 1800 Left/Right Corner
1930
1530
200
Forma 2300 Left/Right Corner
2440
2040
200
Forma 2700 Left/Right Corner
2800
2500
150
H
H1
2 Left/Right Corner
8
Optional SHS,
min. 4x0,25 mm2AWG 23
230 V, 50 Hz, min. 3x1,5 mm2
PE
c
b
a
c
2 Left/Right Corner
9
a
b
c
Option A
Option B
a
b
a
b
!
!
10
3. Three-sided
Appliance
W
W1 min
W2 max
D
D1 max
H
H1 min
mm
mm
mm
mm
mm
mm
mm
Forma 1000 Three-sided
1098
820
150
450
50
710
240
Forma 1200 Three-sided
1301
1020
150
Forma 1500 Three-sided
1606
1230
200
Forma 1800 Three-sided
1911
1530
200
Forma 2300 Three-sided
2419
2040
200
Forma 2700 Three-sided
2774
2500
150
H
H1
