PowerBear HSM V-Press 1160 plus Betriebsanleitung

Important Information

HSM V-Press 1160 plus

Vertical baling press

Model: HSM V-Press 1160 plus

Sliding door with hand wheel door lock

incl. operating manual / declaration of conformity

Pressing power in kN 548

Motor in kW 4

Voltage / Frequency 3 x 400 V / 50 Hz

Loading aperture W x H in mm 1195 x 650

Bale weight in kg (depending on material) up to 550

Bale size L x W x H in mm 1200 x 1100 x max. 1200

Hourly output in bales 1-2

Cycle time in idle operation (theor.) in sec. 25

Acoustic level in dB(A) 62.9

Press chamber size W x D x H in mm 1195 x 1100 x 1640

Dimensions of machine* W x D x H in mm 1780 x 1568 x 2985

Transport dimensions of machine W x D x H in mm 1780 x 1568 x 2140

Machine weight in kg 2427

Strapping 4-fold with wire / optional polyester tape

xRapid stroke technolgy saves time and money

xHigh capacity press chamber means optimum ﬁlling

eciency

xLow-maintenance, sturdy hydraulics and hard-chromed

pistons ensure long service life

xHighly compressed bales which can already be marketed

without requiring any further pressing

xHigh process reliability due to HSM TCS

(TorsionControlSystem)

xBasic equipment: 2 coils wire 2.8 x 4400 mm

*External dimensions of the machine when set up for operation.

All technical data and dimensions are approximate values. Technical and design modifications reserved.

Transporthöhe

2140

1568

1562

1195

Breite Einfüllöffnung

ca.

300

ca.

400

1115

Einfüllhöhe

650

Einfüllöffnung

1 : 15

Pos.-Nr.

Menge

Materialnummer

Benennung

1 1

Pressplatte kpl.

2 1

Presskasten kpl.

3 1

Schiebetür kpl.

4 1

Hydraulikaggregat 4,0kW

3x230/400V 50Hz

5 1

Ballenauswerfer kpl

6 1

Ballenentnahmetuer mit

Schiebetür vorm.

7 1

Handradverschluss kpl M30

8 1 6144150080

Zsb. Abdeckung

9 1 6150010040

Halteblech Schaltkasten

10 1 6408180012

Schaltschrank BPG3 Var.2

11 1 6144190140

Presszylinder kpl.

Toute communication ou reproduktion de ce document,

toute exploitation ou communication de son contenu

sont interdites, sauf autorisation expresse.

Tout manequement à cette règle est illicite et expose

son auteur au versement de dommages et intérêts.

Tous nos droits sont réservés pour le cas de la délivrance

d'un brevet ou celui de l'enregistrement d'un modèle d'utilité.

Copying of this document, and giving it to othners

and the use or communication of the contents thereof,

are forbidden without express authority.

Offenders are liable to the payment of damages.

All rights are reserved in the event of the grant

of a patent or the registration of a utility model or design.

Weitergabe sowie Verfielfaeltigung dieses Dokuments,

Verwendung und Mitteilung seines Inhalts sind verboten,

soweit nicht ausdruecklich gestattet.

Zuwiderhandlungen verpflichten zu Schadensersatz.

Alle Rechte fuer den Fall der Patent-, Gebrauchsmuster-

oder Geschmacksmustereintragung vorbehalten.

1234678

678

100000144437

Datum

07.03.2016

Zust.

Zeichnungs Nr.

Gepr.

Werkstoff

Blatt

Erstellt

KSE

Ers. d.

6144184

KSE

Änderung

Allgemeintoleranz

bearbeitete Flaechen:

ISO 2768 T1 m / T2 K

Schweisskonstruktionen:

EN ISO 13920 A / E

Ers. f.

CAD

Bl.

Urspr.

Benennung

1:20

Datum

HSM GmbH & Co.KG

88699 Frickingen

V-Press 1160 plus

07.03.2016

Material Nr.

Oberflaechen-

angaben:

DIN ISO 1302

Darstellung

Schweissnaht:

DIN EN 22553

Bearb.

Name

Maßstab

Schutzvermerk nach DIN ISO 16016 beachten

Gewicht

Oberfläche

m²

2403,0

2985

Transporthöhe

2140

1568

1562

1195

Breite Einfüllöffnung

ca.

300

ca.

400

1115

Einfüllhöhe

650

Einfüllöffnung

1 : 15

Pos.-Nr.

Menge

Materialnummer

Benennung

1 1

Pressplatte kpl.

2 1

Presskasten kpl.

3 1

Schiebetür kpl.

4 1

Hydraulikaggregat 4,0kW

3x230/400V 50Hz

5 1

Ballenauswerfer kpl

6 1

Ballenentnahmetuer mit

Schiebetür vorm.

7 1

Handradverschluss kpl M30

8 1 6144150080

Zsb. Abdeckung

9 1 6150010040

Halteblech Schaltkasten

10 1 6408180012

Schaltschrank BPG3 Var.2

11 1 6144190140

Presszylinder kpl.

Toute communication ou reproduktion de ce document,

toute exploitation ou communication de son contenu

sont interdites, sauf autorisation expresse.

Tout manequement à cette règle est illicite et expose

son auteur au versement de dommages et intérêts.

Tous nos droits sont réservés pour le cas de la délivrance

d'un brevet ou celui de l'enregistrement d'un modèle d'utilité.

Copying of this document, and giving it to othners

and the use or communication of the contents thereof,

are forbidden without express authority.

Offenders are liable to the payment of damages.

All rights are reserved in the event of the grant

of a patent or the registration of a utility model or design.

Weitergabe sowie Verfielfaeltigung dieses Dokuments,

Verwendung und Mitteilung seines Inhalts sind verboten,

soweit nicht ausdruecklich gestattet.

Zuwiderhandlungen verpflichten zu Schadensersatz.

Alle Rechte fuer den Fall der Patent-, Gebrauchsmuster-

oder Geschmacksmustereintragung vorbehalten.

1234678

678

100000144437

Datum

07.03.2016

Zust.

Zeichnungs Nr.

Gepr.

Werkstoff

Blatt

Erstellt

KSE

Ers. d.

6144184

KSE

Änderung

Allgemeintoleranz

bearbeitete Flaechen:

ISO 2768 T1 m / T2 K

Schweisskonstruktionen:

EN ISO 13920 A / E

Ers. f.

CAD

Bl.

Urspr.

Benennung

1:20

Datum

HSM GmbH & Co.KG

88699 Frickingen

V-Press 1160 plus

07.03.2016

Material Nr.

Oberflaechen-

angaben:

DIN ISO 1302

Darstellung

Schweissnaht:

DIN EN 22553

Bearb.

Name

Maßstab

Schutzvermerk nach DIN ISO 16016 beachten

Gewicht

Oberfläche

m²

2403,0

2985

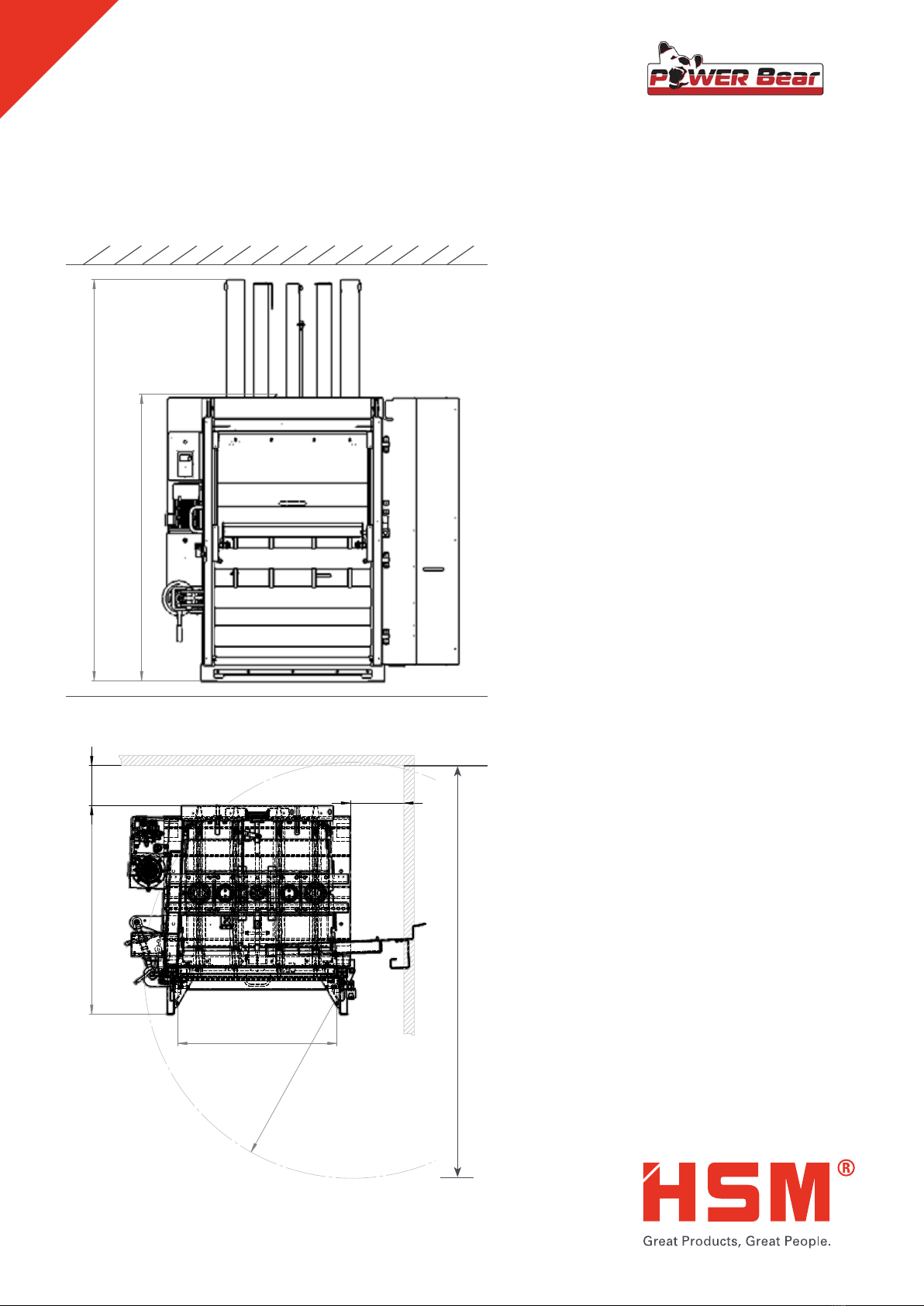

Dimensions and space requirement

HSM V-Press 1160 plus

Required entire depth incl. swing

range of the pressing door: 3000 mm

Ceiling height min. 3000 mm

Please note the projections!

All technical data and dimensions are approximate values. Technical and design modifications reserved.All technical data and dimensions are approximate values. Technical and design modifications reserved.

2170 mm

1620 mm

1000 kg

Delivery and installation

HSM V-Press 1160 plus

Delivery by truck:

xIs the place of delivery easily to access? c yes c no

If NO – why not?

____________________________________________________

xDo you have to cross a pedestrian zone for the delivery? c yes c no

xHas the truck to go through a gate for the delivery? c yes c no

(Dimensions of the gate: ________)

xIs there a truck loading ramp? (Height: __________) c yes c no

xIs a truck with an liftgate needed? c yes c no

xIs there a forklift truck available? (Lifting power: __________) c yes c no

xIs there a need to deliver without a trailer? c yes c no

xAre there limited delivery hours? c yes c no

Movement to the place of installation:

Is there a stair / a higher ledge on the way to the place of installation?

(an at-grade insertion has to be ensured)

c yes cno

Has the press to be transported with an elevator / a lift?

(loading capacity min. 2.4 t)

c yes c no

Are the dimension of the doors high enough for the movement of the

machine? (dimensions as pictured)

c yes cno

If not: width: _________ height: _________

Is the potential ﬂoor loading adequate for the machine?

(ﬂoor loading max. = 1000 kg per m², bale weight enclosed)

c yes c no

Is the place of installation with basement?

c yes c no

Is there a ceiling height of in minimum 3 m?

c yes c no

Floor loading max. = 1000 kg per m²

(bale weight enclosed)

Minimum sizes of the doors /

passages

All technical data and dimensions are approximate values. Technical and design modifications reserved.

Electrical connection

HSM V-Press 1160 plus

Strapping wire

order number: 6136 993 002

Ø x L = 2.8 x 4400 mm

Rated power 4.0 kW

Operating voltage U 400 V

Frequency 50 Hz

Rated current In 8.5 A

Battery backup 3 x 16 A (K-, C-, gL-characterise)

Connector plug CEE 5 x 16 A 6 H

Length of power supply approx. 3000 mm

Consumable materials

HSM V-Press 1160 plus

Is there an electrical connection with the mentioned values at

the place of installation?

c yes c no

Do you have any questions ?

You can reach us on Phone: +971 4885 4249, Fax: +971 4885 1102,

Email: [email protected]

Contact person: ___________________________________________

Telephone: ___________________________________________

Delivery address: ___________________________________________

___________________________________________

Place / Date / Customer signature:

_________________________________________

Strapping tape WG 55

order number: 6514 993 000

(Tape station for strapping with polyester tape

must be ordered separately)

All technical data and dimensions are approximate values. Technical and design modifications reserved.
