PROEL PLLEDC64AL Bedienungsanleitung

Rev. 09/2006

MANUALE UTENTE –USER’S MANUAL

LED PAR 64

PLLEDC64AL

INDICE

TABLE OF CONTENTS..................................................................... 3

CARATTERISTICHE GENERALI....................................................... 4

CARATTERISTICHE TECNICHE...................................................... 5

ISTRUZIONI GENERALI................................................................... 5

UTILIZZO SICURO ED EFFICIENTE................................................ 5

AVVERTENZE.................................................................................. 6

CONTROLLO E FUNZIONI............................................................... 6

Pannello frontale............................................................................ 6

GUIDA AL FUNZIONAMENTO.......................................................... 7

Modalità MUSICALE...................................................................... 7

Modalità automatica....................................................................... 7

Connessione ad una centralina DMX..............................................7

Modalità slave................................................................................ 9

TABLE OF CONTENTS

GENERAL FEATURES................................................................... 10

TECHNICAL SPECIFICATION.........................................................11

GENERAL INSTRUCTIONS..........................................................11

SAFE AND EFFICIENT USE.........................................................11

PRODUCT CARE........................................................................... 12

CONTROL AND FUNCTION........................................................... 12

Front panel................................................................................... 12

OPERATION GUIDE....................................................................... 13

Sound Mode................................................................................. 13

Automatic Mode ........................................................................... 13

Connection with a DMX controller................................................. 13

Slave Mode.................................................................................. 15

CARATTERISTICHE GENERALI

Grazie per l’acquisto del LED PAR 64. Questo modello è un faretto

LED a 4 canali e possiede una varietà di caratteristiche che

includono:

•Porta DMX IN / OUT standard a 3 poli per ricevere segnali

DMX 512 da una centralina esterna e collegare più faretti in

serie;

•Intensità RGB regolabile in grado di creare una varietà di

colori molto ampia;

•Collegabile ad altri faretti;

•Programmi interni di giochi luce;

•Basso assorbimento di energia e lunga durata.

È stato impiegato i massimo sforzo per far convergere affidabilità e

solidità in ciascuna unità. I nuovi prodotti vengono costantemente

aggiornati per soddisfare le esigenze del mondo dello spettacolo e

dell’industria lighting. I Vostri commenti riguardo i nostri prodotti e

servizi sono molto graditi.

Èun piacere e un privilegio essere al vostro servizio.

CARATTERISTICHE TECNICHE

Input di alimentazione

AC 230V -50 Hz / AC 120V –60 Hz

Potenza

30 W

Ingresso / uscita DMX

Prese XLR a 3 poli

Dimensioni (mm)

300×220×275

Peso (kg)

2,3

Condizioni operative

Temperatura: -10°C

∼35°C. Umidità: < 95%

ISTRUZIONI GENERALI

Leggere attentamente le istruzioni contenute in questo manuale

prima di installare od utilizzare il prodotto. Successivamente,

conservare il manuale in un luogosicuro allo scopo di poterlo

consultare in futuro.

UTILIZZO SICURO ED EFFICIENTE

•Questo prodotto deve essere collegato a terra.

•Evitare che liquidi infiammabili, acqua od oggetti metallici

penetrino nell’apparecchio.

•Evitare di danneggiare il cavo di alimentazione.

•Non aprire l’apparecchio, nessun componente può essere

riparato dall’utente. Per la riparazione consultare sempre

personale autorizzato.

•In caso di problemi di funzionamento cessare immediatamente

l’utilizzo, disconnettere la presa dell’alimentazione e rivolgersi

al proprio rivenditore per un controllo oppure contattare

direttamente la PROEL Spa.

•Per prevenire rischi di incendio o di shock elettrico, non esporre

il prodotto alla pioggia o all’umidità.

•Evitare di eseguire la riparazione. Eventuali interventi da parte

di personale non qualificato potrebbero provocare danni o il

funzionamento difettoso.

AVVERTENZE

•Questo prodotto è destinato all’esclusivo utilizzo interno.

•Disconnettere la presa di alimentazione quando l’unità non

viene utilizzata per lunghi periodi.

•Non utilizzare l’unità in luoghi esposti ad eccessiva umidità,

vibrazioni o urti.

•Porre l’unità in una posizione stabile.

•Non smontare o apportare modifiche all’apparecchio.

CONTROLLO E FUNZIONI

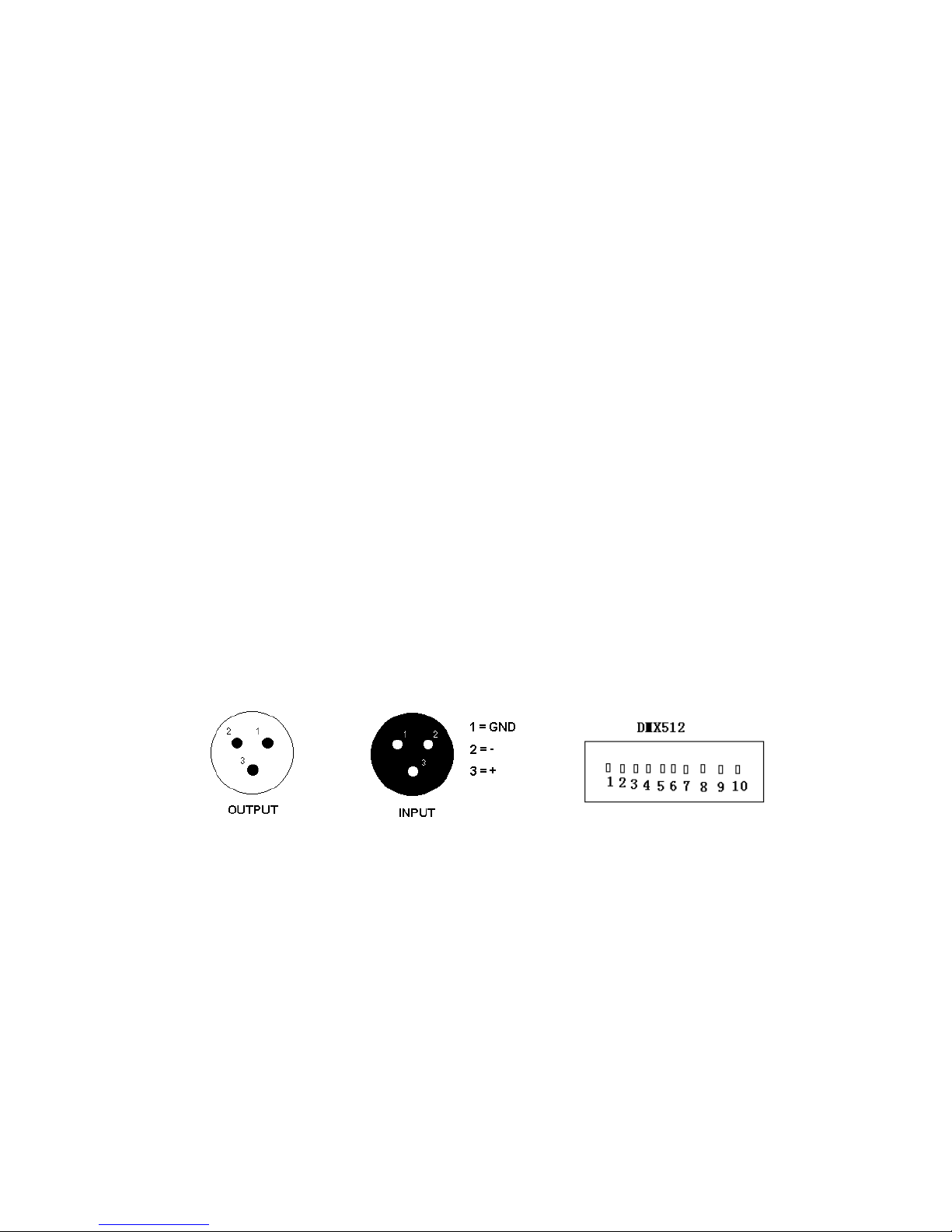

PANNELLO FRONTALE

1.Presa XLR femmina:Presa di uscita per il segnale DMX

2.Presa XLR maschio:Presa di ingresso per il segnale

DMX

3.Dipswitches:Interruttori per l’indirizzamento.

GUIDA AL FUNZIONAMENTO

MODALITÀ MUSICALE

Per attivare la modalità musicale del PAR LED, posizionare lo switch

9 su ON.

Cambiare la posizione degli switch da 1 a 8 per avere l’effetto

desiderato.

MODALITÀ AUTOMATICA

Posizionando gli switch 9 e 10 in OFF, il PAR LED funzionerà in

modalità automatica. La velocità di esecuzione delle scene è regolata

dalla posizione degli switch n. 8 e n. 7. La scelta del colore, invece, è

selezionabile dagli switch da 1 a 3 (ogni switch attiva un colore RGB)

mentre la velocità di flash dagli switch 4, 5 e 6.

CONNESSIONE AD UNA CENTRALINA DMX

Affinché il PAR LED possa essere comandato da una centralina

esterna, si deve spostare lo switch 10 sulla posizione ON.

L’indirizzamento va fatto per mezzo dei nove dipswitches iniziali (da 1

a 9).

Seguire la seguente tabella per avere la posizione dei dipswitches in

funzione delcodice indirizzo.

Dipswitches

1 ON

2 ON

3 ON

4 ON

5 ON

6 ON

7 ON

8 ON

9 ON

Valore

128

256

Il PAR LED è caratterizzato da 4 canali per il controllo. Le rispettive

funzioni sono descritte nella tabella seguente:

CANALE

FUNZIONE

0 – 255 Intensità di illuminazione dei LED rossi

0 – 255 Intensità di illuminazione dei LED verdi

0 – 255 Intensità di illuminazione dei LED blu.

0 – 189 Dimmer

190 – 255 Velocità flash

Quando si hanno più faretti collegati in serie tenere presente che ogni

faretto occupa 4 canali, quindi il primo avrà indirizzo di partenza 1, il

secondo indirizzo di partenza 5, il terzo indirizzo di partenza 9 e così

via.

Per installazioni dove il cavo di segnale deve percorrere lunghe

distanze o dove vi sono disturbi elettrici, per esempio in discoteca, è

consigliato l’uso di una terminazione DMX.

Il terminatore DMX è

semplicemente un connettore XLR

con collegato ad esso una

resistenza da 120Ω(Ohm) tra i

piedini 2 e 3. La resistenza viene

innestata nella presa DIGITAL

THRU dell’ultimo proiettore della

catena.

MODALITÀ SLAVE

Affinché il PAR LED funzioni in modalità slave, impostare lo switch 10

su ON e lo switch 9 su OFF. Il proiettore funzionerà così da slave

quando viene collegato ad un altro faretto master oin modalità DMX

con indirizzo 1 se viene collegato ad una centralina DMX.

Il controllo di più faretti collegati in serie può essere gestito solamente

dal faretto Master. Cambiando posizione ai dipswitches degli altri

faretti si otterranno effetti incontrollati.

GENERAL FEATURES

Thank you for your purchase. This unit is a 4 channels LED PAR 64

and it is featured by:

•3 pin standard DMX IN / OUT ports providing to communicate

with a external controller and with others PLLEDSP units.

•Modulate function of RGB three base tones.

•The Sub-mother light link function, set up many kinds of light

group fluctuate program inside.

•The regular speed of flashes frequently function.

•Low power dissipation, longer-lived.

Every effort has been made to design dependability, reliability and

comfort into each unit. New products are being designed constantly

to meet the needs of both entertainment and the lighting industry. We

welcome your comments about our product and services.

It is both a privilege and pleasure serving you.
