PUIG 7022J Bedienungsanleitung

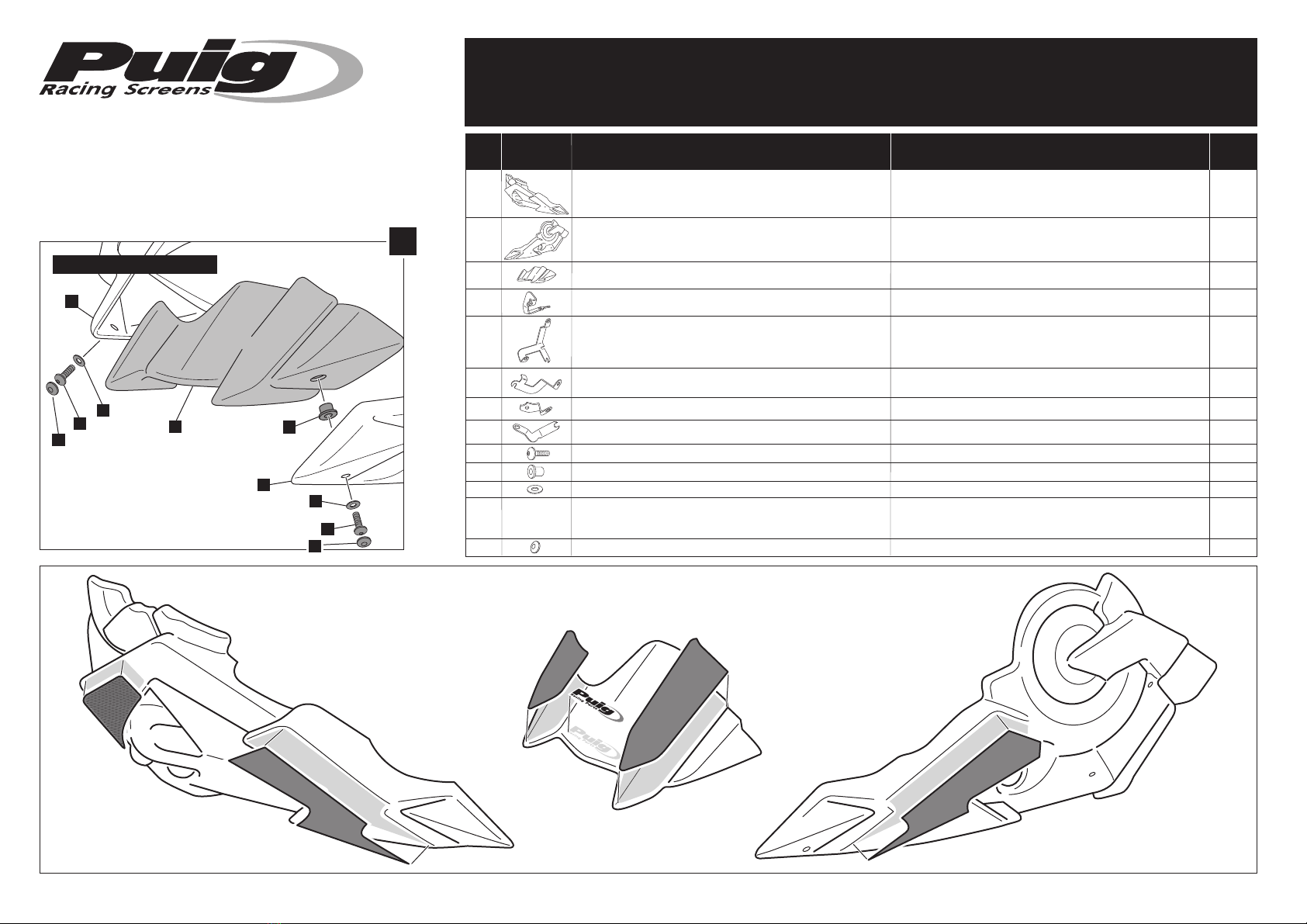

MOTOPLASTIC, S.A.

Molí de la sal, 1 - 08403 Granollers (Barcelona) SPAIN

Tel. 34 93 849 06 33 - Fax 34 93 849 09 88

[email protected] - [email protected]

www.puig.tv

-

www.puigusa.com

Created by: www.ciandisseny.com

INSTRUCCIONES DE MONTAJE - MOUNTING INSTRUCTIONS - MONTAGEANLEITUNG

1

3

2

4

Ref.: 7022J

(color negro/black colour)

Ref.: 7022C

(color carbono/carbon look)

QUILLA ADAPTABLE A – ENGINE SPOILER FOR – BUGSPOILER FÜR

YAMAHA MT-07

Lateral izquierdo-Left lateral Lateral izquierdo-Left lateral

Lateral derecho-Right lateral

Lateral derecho-Right lateral

tornillo original

original screw

tornillo original

original screw

10

11

9

11

11

9

9

11

6

1

9

2

5

10

10

10

4

9

11

9

11

tornillos originales

original screws

tornillos originales

original screws

10

8

10

7

13

13

13

13

13

13

MOTOPLASTIC, S.A.

Molí de la sal, 1 - 08403 Granollers (Barcelona) SPAIN

Tel. 34 93 849 06 33 - Fax 34 93 849 09 88

[email protected] - [email protected]

www.puig.tv

-

www.puigusa.com

Created by: www.ciandisseny.com

Quilla derecha

Quilla izquierda

Right engine spoiler

Left engine spoiler

Conjunto de adhesivos

Quilla central

Soporte metálico delantero izquierdo

Soporte metálico trasero izquierdo

Soporte metálico delantero derecho

Soporte metálico trasero derecho

Soporte metálico superior derecho

Tornillo Allen M5x16 ISO 7380

Silemblock M5

Arandela de Nylon M5x0,5

Stickers set

Central engine spoiler

Front left support

Rear left support

Front right support

Rear right support

Upper right support

M5x16 ISO 7380 Allen screw

M5 Silemblock

M5x0,5 Nylon washer

NOITPIRCSEDNÓICPIRCSED

1

2

1

1

12

3

4

5

6

7

8

9

10

11

1

1

1

1

1

1

1

8

8

8

ID. QTY.

Tapón tornillo M5 ISO 7380 M5 ISO 7380 screw cap

13 8

5

Quilla central-Central engine spoiler

QUILLA ADAPTABLE A – ENGINE SPOILER FOR – BUGSPOILER FÜR

YAMAHA MT-07

1

3

11

910

2

9

11

13

13
