INSTRUKCJA MONTAŻU/ASSEMBLY INSTRUCTIONS

POLSKI/ENGLISH

Kod / code:

AWT830

Nazwa/ Name:

TRANSFORMER /TRANSFORMATOR

30VA/16,5V

IU-AWT830

Wydanie: 4 z dnia 14.01.2020

Zastępuje wydanie: 3 z dnia 10.05.2017

1. Opis techniczny.

1.1. Przeznaczenie.

Transformator AWT830 przeznaczony jest do zasilania urządzeń wymagających napięcia AC: U1. Moc

odbiorników dołączonych do zacisków transformatora nie może przekroczyć jego mocy znamionowej.

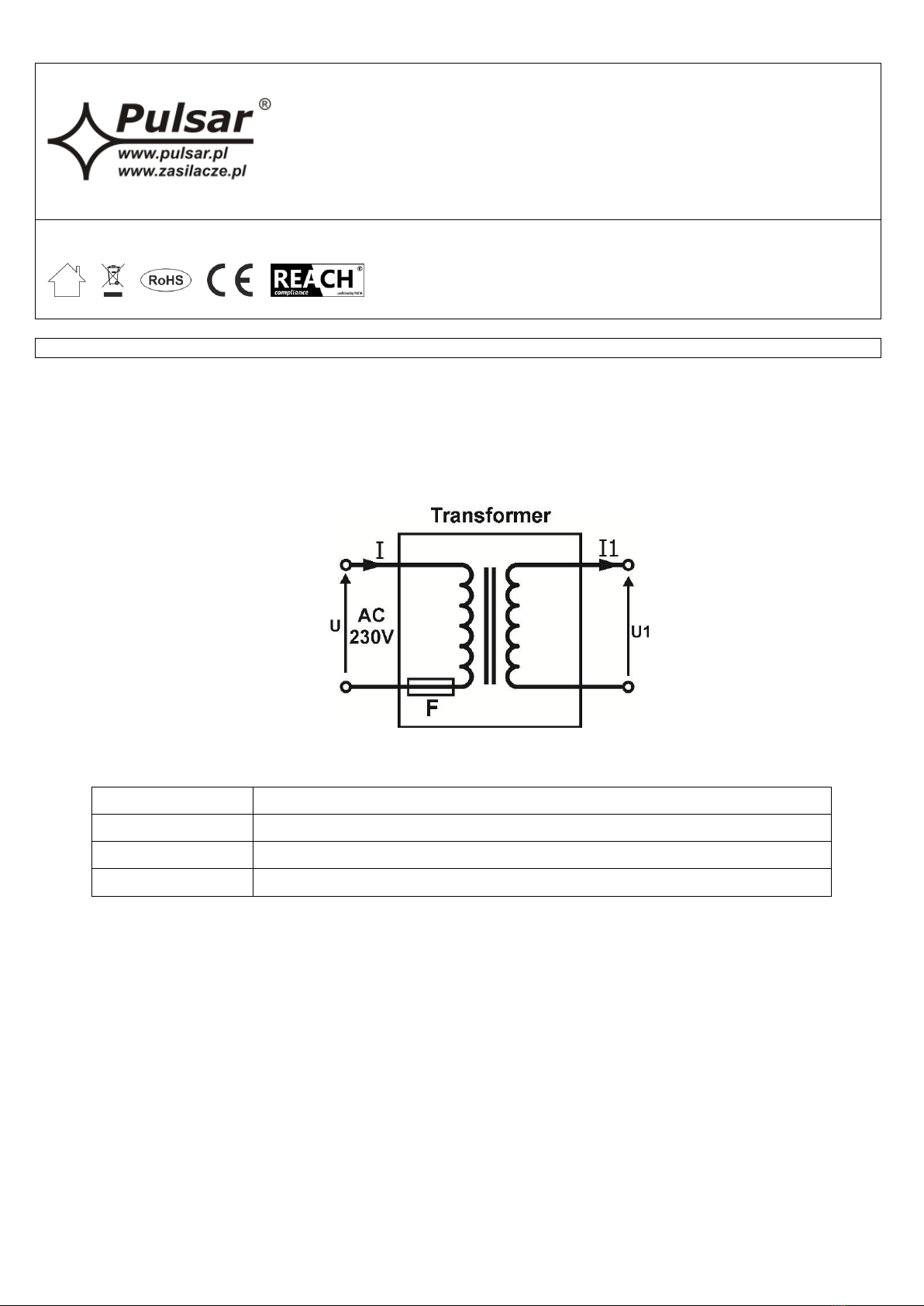

1.2. Schemat elektryczny.

1.3. Opis elementów transformatora.

Element

Opis

L-N

uzwojenie pierwotne, zasilanie 230 V

COM-U1

uzwojenie wtórne, napięcie wyjściowe U1

bezpiecznik

2. Montaż.

Transformator przeznaczony jest do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie

(wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do przyłączania (ingerencji) w instalacje 230 V oraz

instalacje niskonapięciowe.

Transformator powinien być montowany w pomieszczeniach zamkniętych o normalnej wilgotności

powietrza (RH=90% maks. bez kondensacji) i temperaturze z zakresu -10°C do +40°C. Należy zapewnić

swobodny przepływ powietrza wokół transformatora.

1. Podłączyć przewody transformatora do urządzenia.

Uwagi: podłączyć wymagane napięcie U1 dla danego urządzenia zwracając uwagę aby maksymalna moc

odbiorników nie przekraczała dopuszczalnej mocy transformatora.

2. Podłączyć transformator do gniazda 230 V. Transformator powinien być zainstalowany w taki sposób i w takim miejscu

aby przepływ powietrza wokół transformatora był swobodny.

3. Wykonać opcjonalnie pozostałe połączenia wymagane dla danego typu urządzenia/systemu.

Uwagi: zgodnie z wymaganiami i zaleceniami producenta.

4. Wykonać uruchomienie (załączenie zasilania ~230 V), regulacje lub konfiguracje: zgodnie z procedurą producenta

systemu, urządzenia.

1. General description.

1.1. Destination.

The AWT830, transformer is designed for the supply of equipment requiring the AC voltage: U1. The power of

devices connected to the terminals must not exceed the power of the transformer.

1.2. Electrical diagram.

1.3. Description of elements and power supply connectors

2. Installation.

The safety transformer must be installed by a qualified installer, holding the relevant certificates, required and

necessary in the particular country for connecting (interfering with) the 230 V systems and low-voltage installations.

The transformer should be installed indoors (controls cabinets, casings), where air humidity is

normal (RH=90% max. without condensation) and temperature in the range of -10°C to +40°C.

1. Connect the transformer wires to the device.

Remarks: Connect the required voltage U1 for the device. The power of connected devices must not exceed the

power of the transformer.

2. Connect the transformer to 230 V outlet. The transformer should be installed in a manner and location that the flow of

air around the transformer was free.

3. Optionally perform other connections that are required for the type of device / system.

Remarks: according to the requirements and recommendations of the producer.

4. Start the system (switch on ~230 V), adjust or configure: according to procedure of the producer’s system.

3. Parametry techniczne / Technical data.

Tab 1.

PARAMETRY

TECHNICZNE

TECHNICAL

DATA

Napięcie zasilania

Power supply voltage

230 V, 50Hz

(-15%/+10%)

Napięcie wyjściowe

Power supply voltage

Tab. 2

Prąd wyjściowy nominalny

Nominal output current

Tab. 2

Temperatura pracy /

Klasa cieplna

Operating temperature /

Heat class

-10ºC÷40ºC

Ta 40B

Wilgotność względna RH – max.

Relative humidity RH –max.

90 [%]

Wymiary szer x wys x głeb (S1,S2)

Dimensions W x H x D (S1,S2)

88 x 54 x 60 mm

Waga netto

Net Weight

0,61 [kg, +/-10g]

Waga brutto

Gross Weight

0,65 [kg, +/-10g]

Element

Description

L-N

Primary circuit connector, 230 V supply connector

COM-U1

Secondary winding, output voltage U1

fuse

Tab.2

Parametry techniczne transformatora: AWT 830

Technical data of transformer: AWT 830

KOD / CODE

NAZWA / NAME

AWT 830

30VA/16,5 V

30VA

230 V

180mA

16,5 V

1,8 A

160mA

Opis/ Description:

S - Moc / Power rating

U- Napięcie zasilania / Supply voltage

I - Prąd pobierany przy nominalnym obciążeniu z sieci ~230 V / Current draw at nominal load, from network ~230 V

U1- Napięcie wtórne / Secondary voltage

I1 - Nominalny prąd wyjściowy / Nominal output current

F -Bezpiecznik / fuse

OZNAKOWANIE WEEE

Zużytego sprzętu elektrycznego i elektronicznego nie wolno wyrzucać razem ze zwykłymi domowymi odpadami.

Według dyrektywy WEEE obowiązującej w UE dla zużytego sprzętu elektrycznego i elektronicznego należy

stosować oddzielne sposoby utylizacji.

W Polsce zgodnie z przepisami o zużytym sprzęcie elektrycznym i elektronicznym zabronione jest umieszczanie łącznie z innymi

odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, który zamierza się pozbyć tego produktu,

jest obowiązany do oddania ww. do punktu zbierania zużytego sprzętu. Punkty zbierania prowadzone są m. in. przez

sprzedawców hurtowych i detalicznych tego sprzętu oraz gminne jednostki organizacyjne prowadzące działalność w zakresie

odbierania odpadów. Prawidłowa realizacja tych obowiązków ma znaczenie zwłaszcza w przypadku, gdy w zużytym sprzęcie znajdują się składniki

niebezpieczne, które mają negatywny wpływ na środowisko i zdrowie ludzi.

WEEE MARK

The waste electric and electronic products do not mix with general household waste. There is separate collection system for used

electric and electronic products in accordance with legislation under the WEEE Directive and is effective only with EU.

Ogólne warunki gwarancji

Ogólne warunki gwarancji dostępne na stronie www.pulsar.pl

ZOBACZ

Pulsar sp. j.

Siedlec 150, 32-744 Łapczyca, Poland

Tel. (+48) 14-610-19-40, Fax. (+48) 14-610-19-50

e-mail: biuro@pulsar.pl, sal[email protected]

http:// www.pulsar.pl, www.zasilacze.pl
