QNAP QSW-M2108R-2C Bedienungsanleitung
1 3 5 7
2 4 6 8
9 10
reset status
MGMT 2.5 GbE 10 GbE 10 GbE
Quick Installation Guide
QSW-M2108R-2C
www.qnap.com
1 3 5 7
2 4 6 8
9 10
reset status
MGMT 2.5 GbE 10 GbE 10 GbE
Quick Installation Guide
QSW-M2108R-2C
1 3 5 7
2 4 6 8
910
reset status
MGMT 2.5GbE 10GbE 10GbE
Power cord Rack mount kit

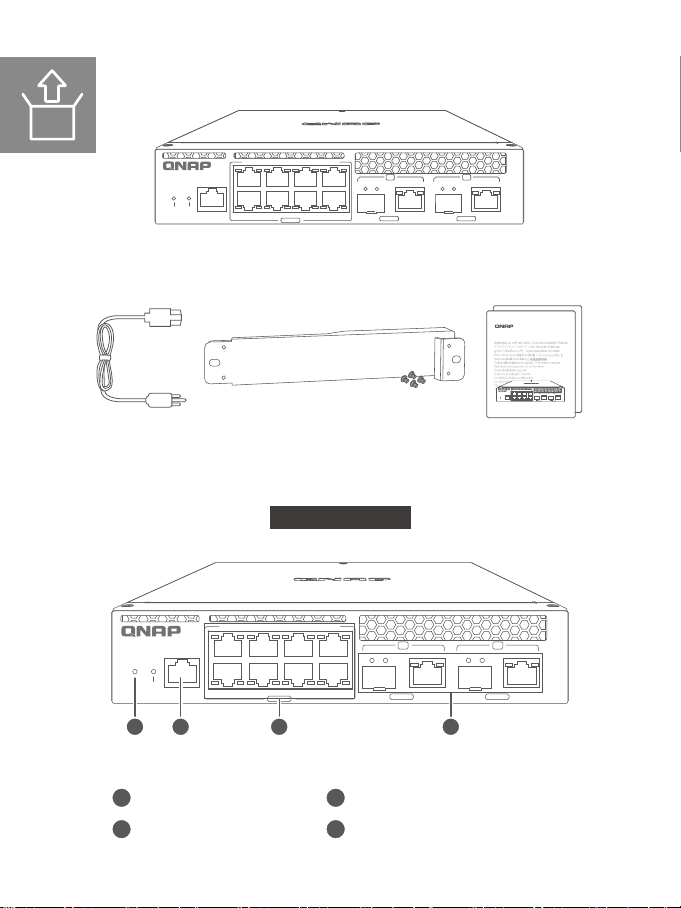

Package Contents
QIG
1 3 5 7
2 4 6 8
9 10
reset status
MGMT 2.5 GbE 10 GbE 10 GbE
10GbE SFP+/RJ45 Combo ports
4
Reset button
1
Management port
2
2.5GbE RJ45 ports
3
1 2 43
Hardware Overview
Front Panel
Hardware Installation
1 2 3
2
3
1
The QSW-M2108 series supports DHCP client by default. When connected to a network, the switch will
obtain an IP address from a DHCP server automatically. You can then use Qfinder to locate the switch
and access the web user interface.
If your network is not connected to a DHCP server, you can access the web user interface by changing
your computer’s IP address to 169.254.100.102.
The default IP address of the QSW-M2108 is 169.254.100.101
Default username: admin
Default password: same as MAC Address
When logging in for the first time, you will be prompted to set a new password. QNAP strongly recommends
setting a new password for security purposes.
Note: After conguration, ensure that you change your computer’s IP address back to the original setting.
Accessing the Web User Interface
Web User Interface Login
EN
21 3
1 3 5 7
2 4 6 8
9 10
reset status
MGMT 2.5 GbE 10 GbE 10 GbE
LED Status Description
System Status
Flashing Device is booting.
Green Device is booted.
O Device is powered o.
RJ45
Green (Left) Link is operating at 2.5Gbps.
Amber (Right) Link is operating at 1000/100/10Mbps.
Flashing Network is active.
O No link.
SFP+/RJ45 Combo
Green (SFP+ left)Link is operating at 10Gbps.
Amber (SFP+ right)Link is operating at 1Gbps.
Green (RJ45 left)Link is operating at 10Gbps.
Amber (RJ45 right)Link is operating at
5Gbps/2.5Gbps/1Gbps/100Mbps.
Flashing Network is active.
O No link.
LED Behavior
Die QSW-M2108 Serie unterstützt standardmäßig DHCP Client. Wenn der Switch mit einem Netzwerk
verbunden ist, erhält er automatisch eine IP-Adresse von einem DHCP Server. Sie können dann mit
dem Qfinder den Switch finden und auf die Web-Benutzerschnittstelle zugreifen.
Wenn Ihr Netzwerk nicht mit einem DHCP Server verbunden ist, können Sie auf die Web-
Benutzerschnittstelle zugreifen, indem Sie die IP-Adresse Ihres Computers auf 169.254.100.102
ändern.
Die Standard IP-Adresse des QSW-M2108 ist 169.254.100.101
Standardbenutzername: admin
Standardkennwort: Entspricht der MAC-Adresse
Wenn Sie sich zum ersten Mal anmelden, werden Sie aufgefordert, ein neues Kennwort festzulegen. QNAP
empfiehlt dringend, aus Sicherheitsgründen ein neues Kennwort festzulegen.
Hinweis: Stellen Sie nach der Konguration sicher, dass Sie die IP-Adresse Ihres Computers wieder auf die
ursprüngliche Einstellung zurücksetzen.
Aufrufen der Web-Benutzerschnittstelle
Anmeldung an der Web-Benutzerschnittstelle
DE
LED Status Beschreibung
System status
Blinkt Gerät startet.
Grün Gerät ist gestartet.
Aus Gerät ist ausgeschaltet.
RJ45
Grün (Links) Link arbeitet mit 2.5Gbps.
Orange (Rechts) Link arbeitet mit 1000/100/10Mbps.
Blinkt Netzwerk ist aktiv.
Aus Kein Link.
SFP+/RJ45 Kombi
Grün (SFP+ links) Link arbeitet mit 10Gbps.
Orange (SFP+ rechts) Link arbeitet mit 1Gbps.
Grün (RJ45 links) Link arbeitet mit 10Gbps.
Orange (RJ45 rechts) Link arbeitet mit
5Gbps/2,5Gbps/1Gbps/100Mbps..
Blinkt Netzwerk ist aktiv.
Aus Kein Link.
LED Verhalten
21 3
1 3 5 7
2 4 6 8
9 10
reset status
MGMT 2.5 GbE 10 GbE 10 GbE
Par défaut, la gamme QSW-M2108 prend en charge le client DHCP. Lorsqu’il se connecte à un
réseau, le commutateur va automatiquement obtenir une adresse IP d’un serveur DHCP. Ensuite,
vous pouvez utiliser Qfinder pour localiser le commutateur et accéder à l’interface utilisateur Web.
Si votre réseau n’est pas connecté à un serveur DHCP, vous pouvez accéder à l’interface utilisateur
Web en changeant l’adresse IP de votre ordinateur à 169.254.100.102.
Par défaut, l’adresse IP du QSW-M2108 est 169.254.100.101
Nom d'utilisateur par défaut : admin
Mot de passe par défaut : Identique à l'adresse MAC
Lors de votre première connexion, vous serez invité à définir un nouveau mot de passe. QNAP vous
recommande fortement de définir un nouveau mot de passe à des fins de sécurité.
Remarque : Après la conguration, assurez-vous de remettre l’adresse IP de votre ordinateur au
paramètre d’origine.
Accéder à l’interface utilisateur Web
Connexion à l’interface utilisateur Web
FR
LED Statut Description
Statut système
Clignotante L’appareil démarre.
Verte L’appareil est démarré.
Désactivé L'appareil est hors tension.
RJ45
Verte (Gauche) La liaison fonctionne à 2.5Gbits/s.
Ambre (Droite) LLa liaison fonctionne à 1000/100/10Mbits/s.
Clignotante Le réseau est actif.
Désactivé Aucune liaison.
Combo SFP+/RJ45
Verte (SFP+ gauche) La liaison fonctionne à 10Gbits/s.
Ambre (SFP+ droite) La liaison fonctionne à 1Gbits/s.
Verte (RJ45 gauche) La liaison fonctionne à 10Gbits/s.
Ambre (RJ45 droite) La liaison fonctionne à 5Gbits/s /
2,5Gbits/s / 1Gbits/s / 100Mbits/s.
Clignotante Le réseau est actif
Désactivé Aucune liaison.
Comportement de la LED
21 3
1 3 5 7
2 4 6 8
9 10
reset status
MGMT 2.5 GbE 10 GbE 10 GbE
Per impostazione predefinita la serie QSW-M2108 supporta il client DHCP. Quando collegato a una
rete, lo switch può ottenere automaticamente l'indirizzo IP dal server DHCP. È quindi possibile usare
Qfinder per individuare lo switch e accedere all'interfaccia utente web.
Se la rete non è collegata a un server DHCP, è possibile accedere all’interfaccia utente web
cambiando l'indirizzo IP del computer in 169.254.100.102.
L'indirizzo IP predefinito del QSW-M2108 è 169.254.100.101
Nome utente predefinito: admin
Password predefinita: uguale all'indirizzo MAC
Quando i accede per la prima volta, sarà chiesto di impostare un nuovo password. QNAP consiglia vivamente
di impostare un nuovo password per garantire la sicurezza.
Nota: Al termine della configurazione, assicurarsi di riportare l’indirizzo IP del computer
all’impostazione originale.
Accesso all’interfaccia utente web
Accesso interfaccia utente web
IT
