DLT-V4 Tape Drive

Quick Start Guide

English- - - - - - - - - - - 1

German - - - - - - - - - - 5

Spanish - - - - - - - - - - 9

French - - - - - - - - - - 13

Japanese - - - - - - - - 17

Korean - - - - - - - - - - 21

Simplified Chinese - 25

Introduction 0

This guide provides instructions on how to configure and install the DLT-V4 tape

drive in the following configurations:

•Internal Tape Drive — SCSI, SATA, and USB versions

•Tabletop Tape Drive — SCSI and USB/eSATA versions

Internal Tape Drive 0

1Inspect the shipping box and contents of the box for damage. If you find any

damage, report it to the shipping company.

2Select a server or workstation to host the tape drive.

3Download the device driver from the following Web site:

http://www.quantum.com/ServiceandSupport/

SoftwareandDocumentationDownloads/DLTV4/Index.aspx.

4Shut down and power off the host and all peripheral devices attached to the

selected host.

5 SCSI Tape Drives Only — If necessary, change the SCSI ID using the SCSI

jumpers (see figure 1). (For complete instructions, see the DLT-V4 Product

Manual.)

NOTE:See the last page of this document for additional resources.

NOTE:Save the packing materials in case you need to move or ship the

tape drive. You must ship the tape drive in the original or equivalent

packing materials to preserve your warranty.

NOTE:The factory default SCSI ID is 5.

DLT-V4 Tape Drive Quick Start Guide

Figure 1 Setting the SCSI ID

6Remove the cover from the server or workstation as

described in the server or workstation’s documentation.

See figure 2.

7 SCSI Tape Drives Only — If necessary, install an LVD/SE

host bus adapter in the server or workstation.

8 SCSI Tape Drives Only — Connect an active LVD/SE

terminator onto one end of the SCSI cable, if the tape

drive is the last or only device on the SCSI bus (see

figure 2). If the SCSI cable that came with the SCSI host

bus adapter already has a terminator built into it, do

not use an additional terminator.

Figure 2 Removing the Cover,

Installing, and Terminating

9 SCSI Tape Drives Only —Connect the SCSI cable to the

tape drive and to the SCSI host bus adapter. Connect

the power cable to the tape drive (see figure 3).

NOTE:If the tape drive is not the last or only device

on the SCSI bus, make sure the last device on

the SCSI bus is properly terminated and is

powered on whenever you use the tape drive.

SCSI ID jumpers

Figure 3 Connecting the SCSI

Cables to Rear of Tape Drive

10 SATA Tape Drives Only — Connect one end of the

SATA data cable to the tape drive and the other end of

the SATA data cable to the SATA host bus adapter (see

figure 4).

11 SATA and USB Tape Drives Only — Connect either the

SATA power cable or drive power cable to the tape

drive (see figure 4).

Figure 4 Connecting the SATA

Cables to Rear of Tape Drive

12 Secure the tape drive in the selected server or

workstation with the appropriate M3 mounting screws

(see figure 5). Contact the computer manufacturer if

the server or workstation uses mounting rails for

internal tape drives.

CAUTION:Connect only one power cable to the

drive. Connecting both the SATA power cable

and drive power cable to the tape drive may

damage the drive.

SCSI cable (with terminator)

Drive power cable

SATA

power

cable

SATA

data

cable

Drive

power

cable

Install EITHER

(not both)

DLT-V4 Tape Drive Quick Start Guide

13 USB Tape Drives Only — You must use a SATA data

cable and a SATA-to-USB adapter. Please follow the

installation instructions in the SATA-to-USB Adapter

Installation Guide included with the adapter (also

located on the resource CD.

Figure 5 Securing the Tape

Drive

14 Install the cover on the server or workstation. Connect

the power cables to any attached peripheral devices.

15 Power on any attached peripheral devices.

16 Power on the server or workstation and allow its

operating system to start.

Tabletop Tape Drive 0

1Inspect the shipping box and contents of the box for

damage. If you find any damage, report it to the

shipping company.

2 SCSI Tape Drives Only — If necessary, change the SCSI

ID for the tape drive. Use a small screwdriver or

ballpoint pen to press the buttons above or below the

SCSI ID to increase or decrease the number (see

figure 6). (For complete instructions, see the DLT-V4

Product Manual.)

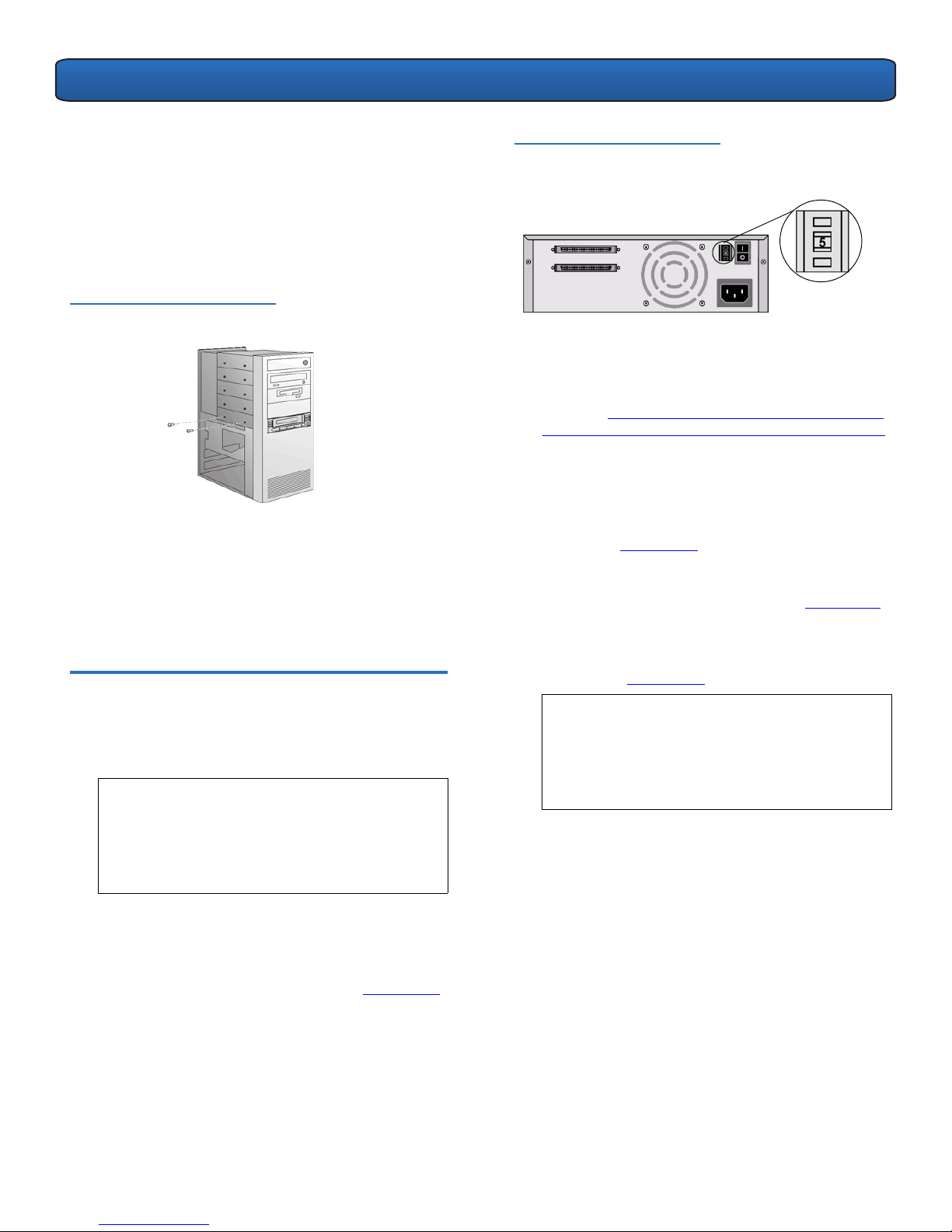

Figure 6 Changing the SCSI ID

3Select a location near the server or workstation that will

host the tape drive.

NOTE:Save the packing materials in case you need

to move or ship the tape drive. You must ship

the tape drive in the original or equivalent

packing materials to preserve your warranty.

4Download the device driver from the following Web

site: http://www.quantum.com/ServiceandSupport/

SoftwareandDocumentationDownloads/DLTV4/

Index.aspx.

5Shut down and power off the host and all peripheral

devices attached to the selected host.

6 SCSI Tape Drives Only — If necessary, install an LVD/SE

host bus adapter in the server or workstation (see

figure 7).

7 SCSI Tape Drives Only — Connect the SCSI cable to the

tape drive and to the SCSI host bus adapter — or to the

previous device on the SCSI bus (see figure 7).

8 SCSI Tape Drives Only — Connect an active LVD/SE

terminator onto one end of the tape drive, if it is the

last or only device on the SCSI bus (see figure 7).

Figure 7 Connecting the Cables

— SCSI Tape Drive

NOTE:If the tape drive is not the last or only device

on the SCSI bus, make sure the last device on

the SCSI bus is properly terminated and is

powered on whenever you use the tape drive.

LVD/SE host bus

adapter

SCSI cable

Off

Terminator

SCSI cable

DLT-V4 Tape Drive Quick Start Guide

9 USB/eSATA Tape Drives Only — Connect the USB or

eSATA cable to the tape drive and to the USB or eSATA

port on your computer (see figure 8).

Figure 8 Connecting the Cables

— USB/eSATA Tape Drive

10 Ensure that the power switch on the rear panel of the

tape drive is in the OFF position. Connect the power

cable to the tape drive and plug the power cable in to

the nearest power outlet (see figure 7 or figure 8).

11 Connect the power cables to the host server or

workstation and all peripheral devices.

12 Power on the tape drive and any attached peripheral

devices.

13 Power on the server or workstation and allow its

operating system to start.

NOTE:USB Tape Drives Only — For optimum

performance, the USB tape drive should be

connected to a USB 2.0 port and be the only

device on the root hub.

Power

cable

eSATA

cable

USB

cable

Off

Install EITHER

(not both)

DLT-V4-Bandlaufwerk

Kurzanleitung

Englisch- - - - - - - - - - 1

Deutsch - - - - - - - - - - 5

Spanisch - - - - - - - - - 9

Französisch - - - - - - 13

Japanisch- - - - - - - - 17

Koreanisch- - - - - - - 21

Vereinfachtes

Chinesisch - - - - - - - 25

Einführung 0

In diesem Handbuch finden Sie Anweisungen, wie Sie das DLT-V4-Bandlaufwerk in

den folgenden Konfigurationen konfigurieren und installieren:

•Internes Bandlaufwerk: SCSI-, SATA- und USB-Versionen

•Tabletop-Bandlaufwerk: SCSI- und USB/eSATA-Versionen

Internes Bandlaufwerk 0

1Untersuchen Sie den Versandkarton und dessen Inhalt auf Schäden. Melden

Sie alle Schäden bei der Versandfirma.

2Wählen Sie einen Server oder eine Workstation, die als Host für das

Bandlaufwerk dienen soll.

3Laden Sie den Gerätetreiber von der folgenden Website herunter:

http://www.quantum.com/ServiceandSupport/

SoftwareandDocumentationDownloads/DLTV4/Index.aspx.

4Fahren Sie den Host herunter und schalten Sie ihn und alle Peripheriegeräte

aus, die am gewählten Host angeschlossen sind.

5 Nur SCSI-Bandlaufwerke: Wechseln Sie die SCSI-ID unter Verwendung des

SCSI-Jumpers, falls nötig (siehe Abbildung 1). Vollständige Anweisungen

finden Sie im DLT-V4-Produkthandbuch

ANMERKUNG:

Weitere Ressourcen finden Sie auf der letzten Seite dieses Dokuments.

ANMERKUNG:Heben Sie die Verpackungsmaterialien für den Fall auf, dass

Sie das Bandlaufwerk umstellen oder versenden müssen. Das

Bandlaufwerk muss zur Bewahrung der Gewährleistung in der Original-

oder gleichwertiger Verpackung versandt werden.

ANMERKUNG:Die werkseitige Einstellung der SCSI-ID ist 5.

DLT-V4-Bandlaufwerk Kurzanleitung

Abbildung 1

Einstellen der SCSI-ID

6Entfernen Sie die Abdeckung vom Server oder der

Workstation, wie in den Anweisungen in der

Dokumentation des Servers oder der Workstation

beschrieben. Siehe Abbildung 2.

7 Nur SCSI-Bandlaufwerke: Installieren Sie einen LVD/SE-

Host-Bus-Adapter im Server oder der Workstation, falls

nötig.

8 Nur SCSI-Bandlaufwerke: Schließen Sie einen aktiven

LVD/SE-Terminator an einem Ende des SCSI-Kabels an,

falls das Bandlaufwerk das letzte oder einzige Gerät an

dem SCSI-Bus ist (siehe Abbildung 2). Wenn das SCSI-

Kabel, das mit dem SCSI-Hostadapter geliefert wurde,

bereits einen eingebauten Terminator hat, braucht kein

zusätzlicher Terminator verwendet zu werden.

Abbildung 2 Entfernen der

Abdeckung, Installation und

Beenden

9 Nur SCSI-Diskettenlaufwerke: Verbinden Sie das SCSI-

Kabel mit dem Bandlaufwerk und dem SCSI-

Hostadapter. Schließen Sie das Netzkabel am

Bandlaufwerk an (siehe Abbildung 3).

ANMERKUNG:Wenn das Bandlaufwerk nicht das

letzte oder einzige Gerät auf dem SCSI-Bus ist,

ist sicherzustellen, dass das letzte Gerät auf dem

SCSI-Bus ordnungsgemäß terminiert ist und bei

Verwendung des Bandlaufwerks eingeschaltet

wird.

SCSI-ID-Jumper

Abbildung 3 Anschließen des

SCSI-Kabels an der Rückseite des

Bandlaufwerks

10 Nur SATA-Bandlaufwerke: Schließen Sie ein Ende des

SATA-Datenkabels am Bandlaufwerk und das andere

Ende des SATA-Datenkabels am Host-Bus-Adapter an

(siehe Abbildung 4).

11 Nur SATA- und USB-Bandlaufwerke: Schließen Sie

entweder das SATA-Netzkabel oder das

Laufwerknetzkabel am Bandlaufwerk an (siehe

Abbildung 4).

Abbildung 4 Anschließen des

SATA-Kabels an der Rückseite des

Bandlaufwerks

12 Befestigen Sie das Bandlaufwerk in dem/der

ausgewählten Server oder Workstation mit den

dazugehörigen M3 Befestigungsschrauben (siehe

Abbildung 5). Setzen Sie sich mit dem

VORSICHT:

Schließen Sie nur ein Netzkabel an das

Laufwerk an. Das Anschließen des SATA-

Netzkabels sowie des Laufwerknetzkabels an das

Bandlaufwerk könnten das Laufwerk beschädigen.

SCSI-Kabel (mit Terminator)

Laufwerknetzkabel

SATA-

Netzkabel

SATA-

Datenkabel Laufwerk-

netzkabel

Installieren Sie nur EINS

(nicht beide)

DLT-V4-Bandlaufwerk Kurzanleitung

Computerhersteller in Verbindung, wenn der Server

oder die Workstation Einbauschienen für interne

Bandlaufwerke verwendet.

13 Nur USB-Bandlaufwerke: Verwenden Sie ein SATA-

Datenkabel und einen SATA-zu-USB-Adapter. Bitte

folgen Sie den Installationsanweisungen im SATA-zu-

USB-Adapter-Installationshandbuch, das dem Adapter

beiliegt (zu finden auch auf der Ressourcen-CD).

Abbildung 5 Bandlaufwerk

befestigen

14 Installieren Sie die Abdeckung auf dem Server oder der

Workstation. Verbinden Sie die Netzkabel mit allen

Peripheriegeräten.

15 Schalten Sie alle Peripheriegeräte ein.

16 Schalten Sie den Server oder die Workstation ein und

lassen Sie das Betriebssystem hochfahren.

Tabletop-Bandlaufwerk 0

1Untersuchen Sie den Versandkarton und dessen Inhalt

auf Schäden. Melden Sie alle Schäden bei der

Versandfirma.

Nur SCSI-Bandlaufwerke:

Wechseln Sie die SCSI-ID für

das Bandlaufwerk, falls nötig. Verwenden Sie einen

kleinen Schraubendreher oder Kugelschreiber, um die

Tasten über oder unter der SCSI-ID zu drücken, um die

Zahl höher oder niedriger zu stellen. (Siehe Abbildung 6)

(Vollständige Anweisungen finden Sie im DLT-V4-

Produkthandbuch.)

ANMERKUNG:Heben Sie die Verpackungsmaterialien

für den Fall auf, dass Sie das Bandlaufwerk

umstellen oder versenden müssen. Das

Bandlaufwerk muss zur Bewahrung der

Gewährleistung in der Original- oder

gleichwertiger Verpackung versandt werden.

Abbildung 6 Wechseln der

SCSI-ID

3Wählen Sie eine Stelle in der Nähe des Servers oder der

Workstation für das Bandlaufwerk.

4Laden Sie den Gerätetreiber von der folgenden Website

herunter:

http://www.quantum.com/ServiceandSupport/

SoftwareandDocumentationDownloads/DLTV4/Index.aspx.

5Fahren Sie den Host herunter und schalten Sie ihn und

alle Peripheriegeräte aus, die am gewählten Host

angeschlossen sind.

6 Nur SCSI-Bandlaufwerke: Installieren Sie einen LVD/SE-

Host-Bus-Adapter im Server oder der Workstation, falls

nötig (siehe Abbildung 7).

Nur SCSI-Bandlaufwerke:

Schließen Sie das SCSI-Kabel

am Bandlaufwerk und am SCSI-Host-Bus-Adapter oder

am vorherigen Gerät am SCSI-Bus an (siehe Abbildung 7).

8 Nur SCSI-Bandlaufwerke: Schließen Sie einen aktiven

LVD/SE-Terminator an einem Ende des Bandlaufwerks

an, falls er das letzte oder einzige Gerät an dem SCSI-

Bus ist (siehe Abbildung 7).

ANMERKUNG:Wenn das Bandlaufwerk nicht das

letzte oder einzige Gerät auf dem SCSI-Bus ist,

ist sicherzustellen, dass das letzte Gerät auf dem

SCSI-Bus ordnungsgemäß terminiert ist und bei

Verwendung des Bandlaufwerks eingeschaltet

wird.

DLT-V4-Bandlaufwerk Kurzanleitung

Abbildung 7 Verbindung der

Kabel: SCSI-Bandlaufwerk

9 Nur USB/eSATA-Bandlaufwerke: Schließen Sie das

USB- oder eSATA-Kabel am Bandlaufwerk und am USB-

oder eSATA-Anschluss am Computer an (siehe

Abbildung 8).

ANMERKUNG:Nur USB-Bandlaufwerke: Um

bestmögliche Leistung zu erreichen, sollte das

USB-Bandlaufwerk am USB 2.0-Anschluss

angeschlossen werden und das einzige Gerät auf

dem Root-Hub sein.

LVD/SE-Host-Bus-

Adapter

SCSI-Kabel

Aus

Ein

Terminator

SCSI-Kabel

Abbildung 8 Verbindung der

Kabel: USB/eSATA-Bandlaufwerk

10 Stellen Sie sicher, dass der Netzschalter auf der

Rückseite des Bandlaufwerk in der AUS-Stellung ist.

Schließen Sie das Netzkabel am Bandlaufwerk an und

stecken Sie das Netzkabel in die am nächsten gelegene

Steckdose (siehe Abbildung 7 oder Abbildung 8).

11 Schließen Sie die Netzkabel an den Hostserver oder die

Workstation und alle Peripheriegeräte an.

12 Schalten Sie das Bandlaufwerk und alle

Peripheriegeräte ein.

13 Schalten Sie den Server oder die Workstation ein und

lassen Sie das Betriebssystem hochfahren.

Netzkabel

eSATA-

Kabel

USB-

Kabel

Ein

Aus

Installieren Sie nur EINS

(nicht beide)

Unidad de cinta DLT-V4

Manual de referencia

Inglés - - - - - - - - - - - - 1

Alemán- - - - - - - - - - - 5

Español - - - - - - - - - - 9

Francés - - - - - - - - - 13

Japonés - - - - - - - - - 17

Coreano - - - - - - - - - 21

Chino simplificado

- 25

Introducción 0

Esta guía contiene instrucciones sobre cómo instalar y configurar la unidad de

cinta DLT-V4 en las configuraciones siguientes:

•Unidad de cinta interna: versiones SCSI, SATA y USB

•Unidad de cinta de escritorio: versiones SCSI y USB/eSATA

Unidad de cinta interna 0

1Inspeccione la caja de embarque y el contenido de la caja para ver si hay algún

daño. Si encuentra algún daño, infórmelo a la compañía de envíos.

2Seleccione el servidor o estación de trabajo que será el host de la unidad de

cinta.

3Descargue el controlador del dispositivo del sitio web siguiente:

http://www.quantum.com/ServiceandSupport/

SoftwareandDocumentationDownloads/DLTV4/Index.aspx.

4Cierre y apague el host seleccionado y todos los dispositivos periféricos

conectados al mismo.

5 Unidades de cinta SCSI únicamente: en caso necesario, cambie el

identificador SCSI mediante los puentes SCSI (consulte la figura 1). (Para ver

instrucciones completas, consulte el Manual del producto DLT-V4).

NOTA:

Consulte la última página de este documento para ver recursos adicionales.

NOTA:Guarde los materiales de embalaje por si necesita transportar o

enviar la unidad de cinta. A fin de conservar la garantía, usted debe

enviar la unidad de cinta en los materiales originales de embalaje o en

otros equivalentes.

NOTA:La configuración de fábrica del identificador SCSI es 5.

Unidad de cinta DLT-V4: Manual de referencia

Figura 1 Configuración del

identificador SCSI

6Retire la cubierta del servidor o estación de trabajo

según se describe en la documentación de la estación

de trabajo o del servidor. Consulte la figura 2.

7 Unidades de cinta SCSI únicamente: en caso

necesario, instale un adaptador de bus de host LVD/SE

en el servidor o la estación de trabajo.

8 Unidades de cinta SCSI únicamente: cuando la

unidad de cinta sea el último o único dispositivo en el

bus SCSI, conecte un terminador LVD/SE activo en un

extremo del cable SCSI (consulte la figura 2). Si el cable

SCSI incluido con el adaptador de bus de host SCSI ya

tiene un terminador incorporado, no use un terminador

adicional.

Figura 2 Cómo quitar la cubierta,

instalar y terminar

9 Unidades de cinta SCSI únicamente: conecte el cable

SCSI a la unidad de cinta y al adaptador de bus de host

SCSI. Conecte el cable de alimentación a la unidad de

cinta (consulte la figura 3).

NOTA:

Si la unidad de cinta no es el último ni el único

dispositivo en el bus SCSI, asegúrese que el

último dispositivo del bus SCSI tenga una

terminación instalada correctamente yque esté

encendido siempre que se use la unidad de cinta.

Puentes de

identificación SCSI

Figura 3 Cómo conectar los

cables SCSI en la parte posterior

de la unidad de cinta

10 Unidades de cinta SATA únicamente: conecte un

extremo del cable de datos SATA en la unidad de cinta y

el otro extremo en el adaptador de bus de host SATA

(consulte la figura 4).

11 Unidades de cinta SATA y USB únicamente: conecte

ya sea el cable de alimentación SATA oel cable de

alimentación de la unidad en la unidad de cinta

(consulte la figura 4).

Figura 4 Cómo conectar los

cables SATA en la parte posterior

de la unidad de cinta

12 Sujete la unidad de cinta en la estación de trabajo o

servidor que haya seleccionado, utilizando los tornillos

de montaje M3 correspondientes (consulte la figura 5).

PRECAUCIÓN:Conecte únicamente un cable de

alimentación a la unidad. Si conecta el cable de

alimentación SATA yel cable de alimentación de

la unidad en la unidad de cinta, ésta podría

sufrir daños.

Cable SCSI (con terminador)

Cable de alimentación

de la unidad

Cable de

alimentación

SATA

Cable de

datos

SATA

Cable de

alimentación

de la unidad

Instale SÓLO UNO

(no ambos)

Andere Handbücher für DLT-V4

Inhaltsverzeichnis

Sprachen:

Andere Quantum Lagerung Handbücher

Quantum

Quantum RDX 8000 Bedienungsanleitung

Quantum

Quantum DXi3500 Technisches Handbuch

Quantum

Quantum Scalar 218 Installationsanleitung

Quantum

Quantum DLT-S4 Bedienungsanleitung

Quantum

Quantum SuperLoader 3A Series Bedienungsanleitung

Quantum

Quantum ATL PowerStor L200 Series Bedienungsanleitung

Quantum

Quantum DXi2500-D Bedienungsanleitung

Quantum

Quantum Scalar 24 Bedienungsanleitung

Quantum

Quantum Atlas V Bedienungsanleitung

Quantum

Quantum PX500 Series Bedienungsanleitung

Quantum

Quantum ValueLoader LTO-2 Bedienungsanleitung

Quantum

Quantum P2000 Series Bedienungsanleitung

Quantum

Quantum DLT-V4 Bedienungsanleitung

Quantum

Quantum Scalar i80 Bedienungsanleitung

Quantum

Quantum Travan 20GB Bedienungsanleitung

Quantum

Quantum DXi4700 Installations- und Betriebshandbuch

Quantum

Quantum Scalar LTFS Gebrauchs- und Pflegehandbuch

Quantum

Quantum P4000 Series Bedienungsanleitung

Quantum

Quantum SuperLoader 3A Series Betriebsanleitung

Quantum

Quantum StorNext QM1200 Bedienungsanleitung

Quantum

Quantum Scalar LTFS Stücklistenhandbuch

Quantum

Quantum Tape Drive SDLT 600A Bedienungsanleitung

Quantum

Quantum DLTtape DLT 7000 Bedienungsanleitung

Quantum

Quantum ATL M2500 Bedienungsanleitung

Beliebte Lagerung Handbücher anderer Marken

QNAP

QNAP TS 32PXU Series Bedienungsanleitung

LaCie

LaCie RUGGED RAID Bedienungsanleitung

Freecom

Freecom CLS DOCK Bedienungsanleitung

PNY

PNY Attache P-FD64MBATT3 Bedienungsanleitung

HP StorageWorks MSL2024 Bedienungsanleitung

OLT

OLT 6x6 Maximizer Bedienungsanleitung

Transcend

Transcend JetFlash 160 Bedienungsanleitung

LaCie

LaCie RUGGED MINI Bedienungsanleitung

Thunderbolt

Thunderbolt 600 Bedienungsanleitung

Panasonic

Panasonic LB-DH8 series Handbuch

Intel

Intel RAID High Availability Bedienungsanleitung

LaCie

LaCie 12big Thunderbolt 3 Bedienungsanleitung

Spectra Logic

Spectra Logic T-Series Spectra T50e Bedienungsanleitung

Panasonic

Panasonic LKM-F931-1 Bedienungsanleitung

Tabernus

Tabernus Enterprise Erase E2400 Bedienungsanleitung

Rocstor

Rocstor COMMANDER 3F series Bedienungsanleitung

HP P9000 Bedienungsanleitung

Western Digital

Western Digital Ultrastar Data60 Bedienungsanleitung
