Quer Micropower 400 Bedienungsanleitung
PL
DE
RO
Bedienungsanleitung
Instrukcja obsługi
Manual de utilizare
EN
User's manual
UPS
Uninterruptible Power Supply
3
Bedienungsanleitung
DE
SICHERHEITSWARNUNGEN
Diese USV nutzt Spannungen, die gefährlich sein können. Versuchen Sie nicht, das
Gerät zu zerlegen. Das Gerät enthält keine vom Anwender zu wartenden Teile. Nur
qualiziertes Fachpersonal darf Reparaturen durchführen.
• Im Falle eines Notfalls, drücken Sie die AUS-Taste und ziehen Sie das Netzkabel aus
der AC-Steckdose um die USV richtig abzuschalten.
• Lassen Sie keine Flüssigkeiten oder Fremdkörper in die USV gelangen. Stellen Sie ke-
ine Getränke oder andere Behälter mit Flüssigkeiten auf oder in der Nähe des Gerätes.
• Schließen Sie nicht den USV-Eingang in den eigenen Ausgang.
• Schließen Sie keine Nicht-Computer-bezogenen Elemente, wie z. B. medizinische
Geräte, lebenserhaltende Geräte, Mikrowellenherde, oder Staubsauger an die UPS.
• Um die Gefahr einer Überhitzung der USV zu verringern, bedecken Sie nicht die USV
Lüftungsöffnungen und vermeiden Sie direkte Sonneneinstrahlung auf das Gerät oder
Installation des Gerätes in der Nähe von Wärmequellen wie Heizlüftern oder Öfen.
• Trennen Sie die USV vor Reinigung und verwenden Sie keine üssigen Reinigungsmit-
tel oder Sprays.
• Akkus nicht ins Feuer werfen, da diese explodieren können.
• Öffnen Sie nicht die Batterien oder Akkus. Auslaufender Elektrolyt ist schädlich für Haut
und Augen. Es kann giftig sein.
EINLEITUNG
Diese USV wurde speziell für Personal Computer mit Multi-Funktionen ausgelegt. Sein
geringes Gewicht, kompakte Bauform passt perfekt zu der begrenzten Arbeitsumge-
bung. Die Linie der USV ist mit Boost- und Buck AVR ausgestattet um den Eingangs-
Spannungs-Bereich zu stabilisieren. Es ist auch mit DC-Start-Funktion ausgestattet.
Diese Funktion ermöglicht die USV ohne Netzstrom einzuschalten. Obwohl es eine
kleine USV ist, sind die wichtigsten Merkmale der USV aufgeführt:
• Mikroprozessor-Steuerung garantiert eine hohe Zuverlässigkeit.
• mit Boost- und Buck AVR ausgestattet.
• Ökostrom Funktion zur Energieeinsparung.
• DC-Start-Funktion.
• Kompakte Größe, geringes Gewicht.
• Bietet AC Überlastschutz.
4
Bedienungsanleitung
DE

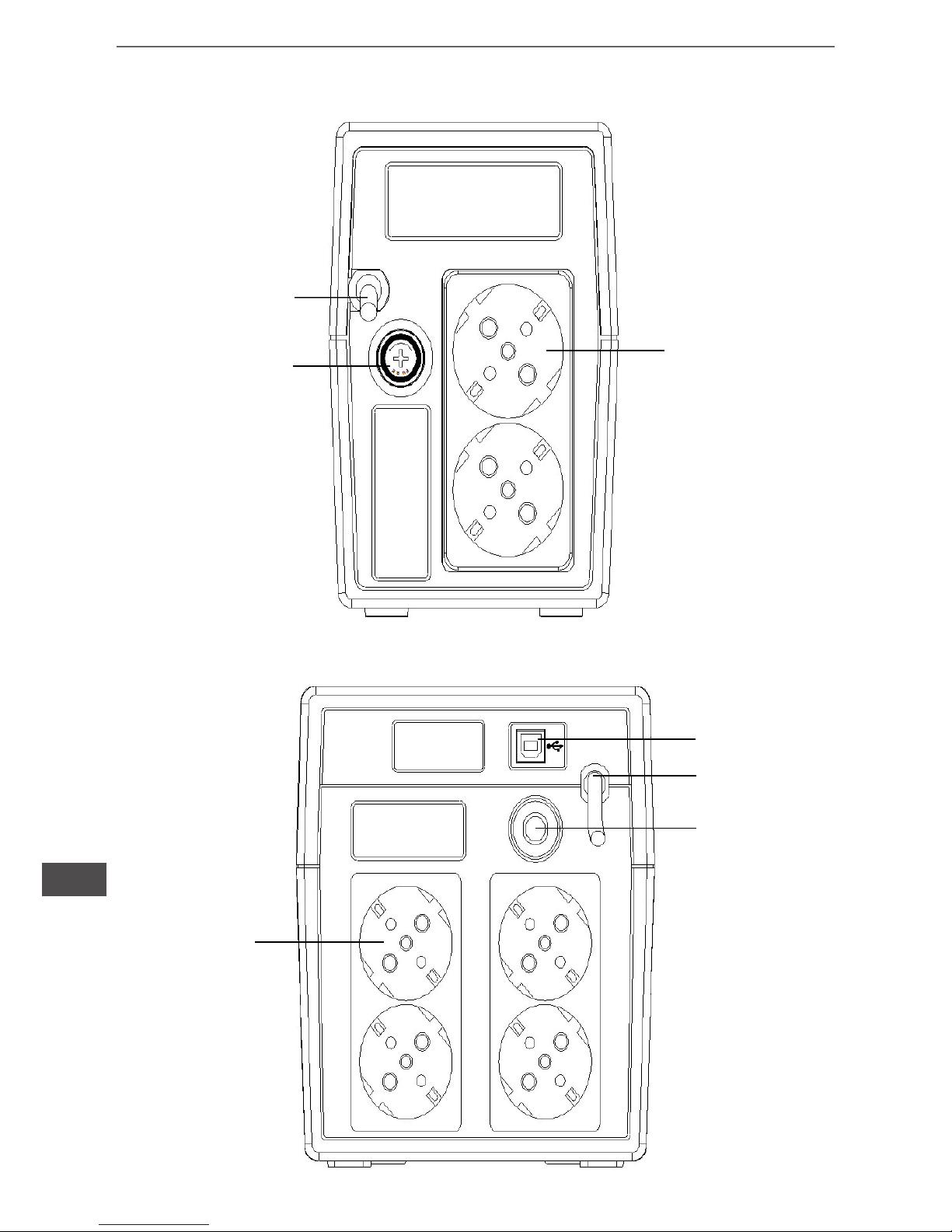

Rückseite
AC Eingang
Schutzschalter Ausgangsbuchsen
Schutzschalte
AC Eingang
RJ11
Kommunikation
Ausgangs-
Buchsen
5
Bedienungsanleitung
DE
AC Eingang
Ausgangs-
Buchsen
RS232
Kommunikation
1. Inspektion
Nehmen Sie die USV aus der Verpackung heraus und überprüfen Sie es auf Schäden,
die während des Transports entstehen könnten. Wenn Schäden festgestellt werden,
verpacken Sie das Gerät und schicken Sie es wieder zurück.
2. Auaden
Dieses Gerät wird ab Werk mit seinen internen Akku vollständig geladen ausgeliefert,
jedoch kann einige Ladung während des Transports verlieren und die Batterie sollte vor
der Benutzung wieder aufgeladen werden. Schalten Sie die UPS ein, stecken Sie das
Gerät in eine geeignete Steckdose und lassen die USV vollständig auaden, indem sie
diese für mindestens 6 Stunden ohne Last angeschlossen lassen (keine elektrischen
Geräte wie Computer, Monitore, usw. verbinden.).
6 Stunden
6
Bedienungsanleitung
DE
3. Aufstellung
Installieren Sie die USV-Einheit in einem geschützten Umfeld, die eine ausreichende
Luftzirkulation rund um das Gerät bietet und frei ist von übermäßigem Staub, ätzende
Dämpfe und leitfähige Verunreinigungen.
Betreiben Sie nicht Ihre USV in einem Umfeld, mit hoher Umgebungstemperatur oder
Luftfeuchtigkeit.
Stellen Sie die USV mindestens 20cm vom Monitor entfernt auf um Interferenzen zu
vermeiden.
4. Anschließen
Stecken Sie die USV in eine Zweipolige Dreikabel Steckdose mit Erdung. Danach
schließen Sie ein Computergerät an jede Ausgangsbuchse an der Hinterseite der USV
an.
5. Ein-/Ausschalten
Um das Gerät einzuschalten, drücken Sie leicht die Netztaste. Um die USV auszuschalten,
drucken Sie erneut die Netztaste.
Netztaste
7
Bedienungsanleitung
DE
TECHNISCHE DATEN
Model 400/600/800 1000/1200 1500/2000
KAPAZITÄT VA/W
400VA/240W 1000VA/600W 1500VA/900W
600VA/360W 1200VA/720W 2000V
A/1200W
800VA/480W
EINGANG Spannung 110VAC/120VAC oder 220VAC / 230VAC /240VAC
Spannungsbereich 81-145VAC oder 162-290VAC
AUSGANG
Spannungsregelung
(Batteriemodus ) +/-10%
Frequenz 50Hz oder 60Hz
Frequenzregelung (Bat-
teriemodus) +/-1Hz
Ausgangswellenform Geänderte Sinuswelle
BATTERIE Batterietyp
12 V/4.5 AH x1
12 V/7.0 AH x1
12 V/9.0 AH x1
12 V/7.0 AH x 2 12 V/9.0 AH x2
Ladezeit 6-8 Stunden bis 90% nach voller Entladung
TRANSFER-
ZEIT Typisch 2-6 ms
ANZEIGE
AC Modus Grüne Leuchte
Batteriemodus Gelbe blinkende LED
Störungsmodus Rote blinkende LED
HÖRBARER
ALARM
Backup Modus Ertönt jede 10 Sekunden
Schwache Batterie Ertönt jede Sekunde
Überladung Ertönt jede 0,5 Sekunden
Störung Ertönt ununterbrochen
SCHUTZ Vollschutz Entladen, überladen, und Überlastungsschutz
PHYSISCHE Abmessungen (mm) 298x101x142 338x149.3x162 380x158x198
GEWICHT Nettogewicht (kg) 3.85/4.35/4.7 7.8/8.4 10.1/10.5
UMGEBUNG Betriebsumgebung 0°C - 40°C
Geräuschpegel Kleiner als 40dB
Die Spezikationen können ohne Ankündigung geändert werden.
8
Bedienungsanleitung
DE
STÖRUNGSBEHEBUNG
Symptom Mögliche Ursachen Behebung
Keine LED Anzeige an der
Frontseite
1. Batterie schwach 1. Batterie für mindestens 8
Stunden laden
2. Batterie defekt 2. Batterie mit demselben Typ
ersetzen
3. Netztaste ist nicht gedruckt 3. Netztaste erneut drücken
Alarmsummer ertönt
ununterbrochen bei normaler
AC Stromversorgung
Überlastung der USV Überprüfen Sie die dass
die Last der USV Kapazität
entspricht, gemäß
Technischen Daten
Bei Stormausfall ist die
Backupzeit verkürzt
1. Überlastung der USV 1. Einige unkritische Last
entfernen
2. Batteriespannung ist zu
klein
2. Batterie für mindestens 8
Stunden laden
3. Batteriedefekt durch zu
hohe Betriebstemperatur oder
unsachgemäße Batterie-
Bedienung
3. Batterie mit demselben Typ
ersetzen
Hauptstromversorgung ist
normal, doch die gelbe LED
blinkt
Netzkabel ist lose Netzkabel korrekt wieder
anschließen
9
Owner’s manual
EN
SAFETY - WARNING
• This UPS utilizes voltages that may be hazardous. Do not attempt to disassemble the
unit. The unit contains no user serviceable parts. Only factory service personnel may
perform repairs.
• In the event of an emergency, press the OFF button and disconnect the power cord
from the AC power supply to properly disable the UPS.
• Do not allow liquids or any foreign object to enter the UPS. Do not place beverages or
any other liquid-containing vessels on or near the unit.
• Do not plug the UPS input into its own output.
• Do not attach non-computer-related items, such as medical equipment, life-support
equipment, microwave ovens, or vacuum cleaners to UPS.
• To reduce the risk of overheating the UPS, do not cover the UPS cooling vents and
avoid exposing the unit to direct sunlight or installing the unit near heat emitting appli-
ances such as space heaters or furnaces.
• Unplug the UPS prior to cleaning and do not use liquid or spray detergent.
• Do not dispose of batteries in a re as they may explode.
• Do not open or mutilate the battery or batteries. Released electrolyte is harmful to the
skin and eyes. It may be toxic.
INTRODUCTION
This UPS is specially designed for Personal Computer with multi-functions. Its light
weight, compact design perfect ts to the limited working environment. The line of UPS
is equipped with boost and buck AVR to stabilize input voltage range. It is also built-in
with DC start function. This function enables the UPS to be started up without AC power
supplied. Although it’s a small UPS, The main features of UPS are listed below:
• Microprocessor control guarantees high reliability.
• Equipped with Boost and Buck AVR.
• Green Power Function for energy saving.
• DC Start Function.
• Compact size, Light Weight.
• Provides AC Overload protection.
10
Owner’s manual
EN
Back panel
AC input
Circuit breaker
Output
receptacles
Circuit breaker
AC input
RJ11 commu-
ication
Output
receptacles
